如何使用本手册

• 本维修手册主要针对东风纳米 01 车型开发，它包含动力系统、底盘系统、车身系统、内饰与外饰、安全系统、电子电器系统及空调系统等部件的主要技术资料；包含了零部件拆卸与安装、分解与组装、调整、检查及故障诊断等内容。请认真阅读并严格执行其中的各项规定，以便使您掌握该车型的故障诊断、排除和维护修理方法，以保证维修后的车辆处于最佳工作状态。
• 为了您的生命和财产安全，请严格按照本手册中有关的注意事项进行操作。如不遵守相应章节中的有关注意事项，可能会造成人身伤害或车辆事故。
• 本手册中的全部内容信息截至到 2023 年 12 月均为最新资料。但是，由于产品不断改进，本公司保留在任何时候不预先通知而更新相关内容的权利。由于本手册涉及内容广泛，产品不断改进，可能存在疏漏、错误之处，敬请读者指正。

安全信息

• 安全信息提示的标题用来提醒您必须遵守的步骤，以避免人员受伤或损坏车上的零部件。每一条安全信息前面都有一个安全警示以及下述三个词语中的一个：警告、注意、提示。

警告！

如果不按照说明进行，将会导致死亡或严重伤害。

注意！

如果不按照说明进行，可能会造成人员伤害或零部件损坏。

提示

告诉您如何正确安全的进行车辆维修。

单位

• 本手册中所规定的单位主要以公制系统来表示。例如：动力电池固定螺栓拧紧力矩：62Nm。

内容

• 插图会用来显示重要步骤，如检查、使用专用工具、维修步骤和没有在前面大图上显示出来的隐藏或需要技巧的步骤。

零部件

• 大插图为部件位置图及系统零部件的分解结构图（见下图），进行修理时所需的其他信息。插图只能用来作为维修时的参考。在订购备件时，请参考备件目录。

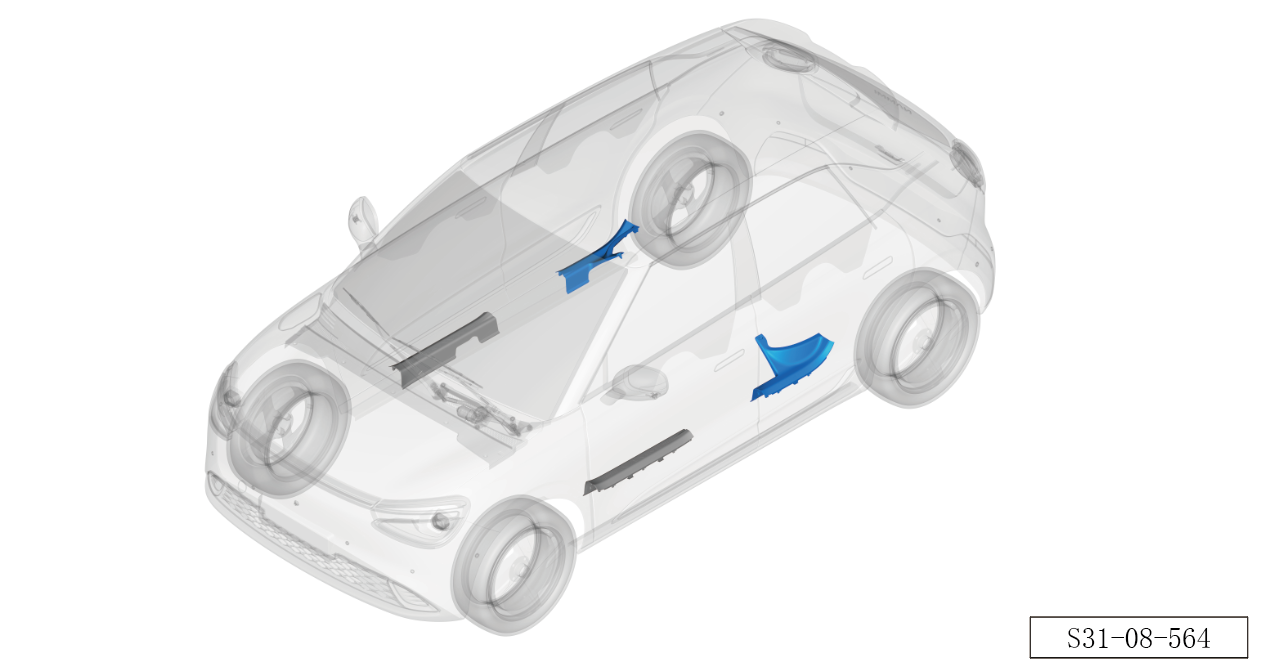

位置图

• 左/右后门槛护板总成位于后排座椅左右两侧。

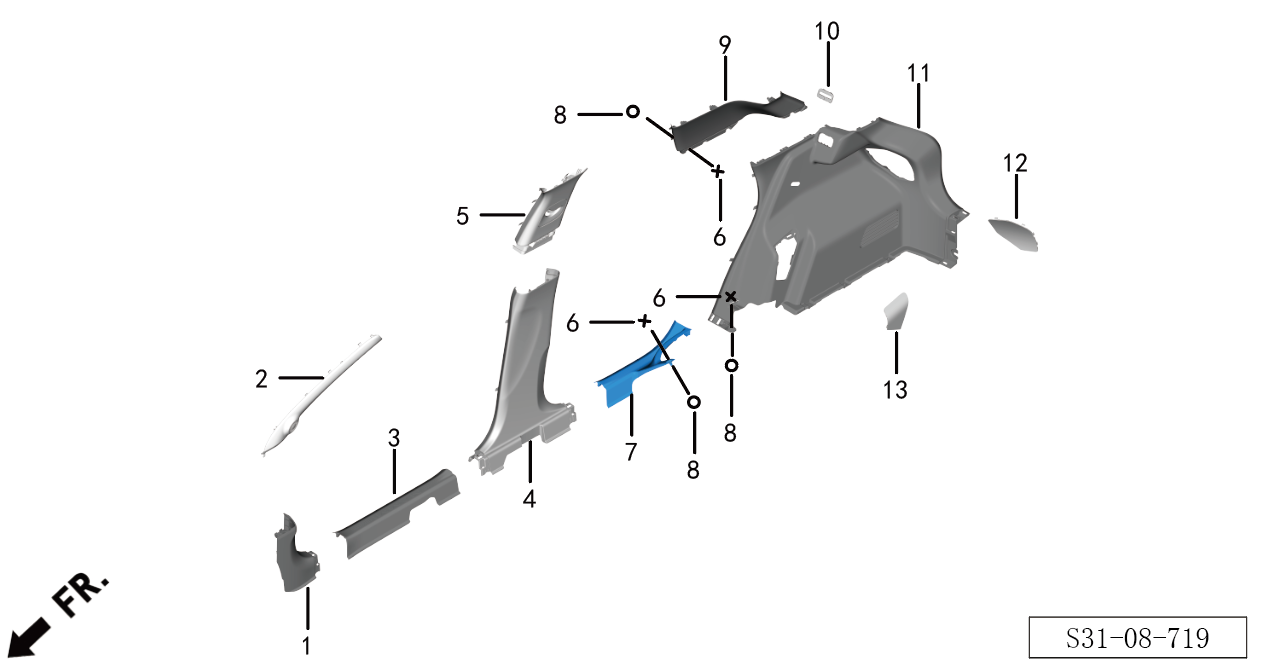

结构图

标号	零件名称	数量	备注
1	左前支柱下护板总成	1
2	左前支柱上护板总成	1
3	左前门槛护板总成	1
4	左中支柱下护板总成	1
5	左中支柱上护板总成	1
6	十字槽六角头自攻螺钉和平垫圈组合件	18
7	左后门槛护板总成	1
8	螺钉座	18
9	左后支柱上护板总成	1
10	安全带出口装饰盖	2
11	左后支柱下护板总成	1
12	后组合灯维修盖板（左）	1
13	座椅转轴装饰盖（左）	1
