后桥和后悬架

注意事项

后桥与后悬架维修注意事项

  • 维修悬架系统后，务必要检查车轮定位。
  • 安装悬架固定螺栓时，确保螺栓的安装方向与拆卸时一致。
  • 悬架系统维修完成后，确保拆卸过的线束和管路恢复到初始位置。

维修参数

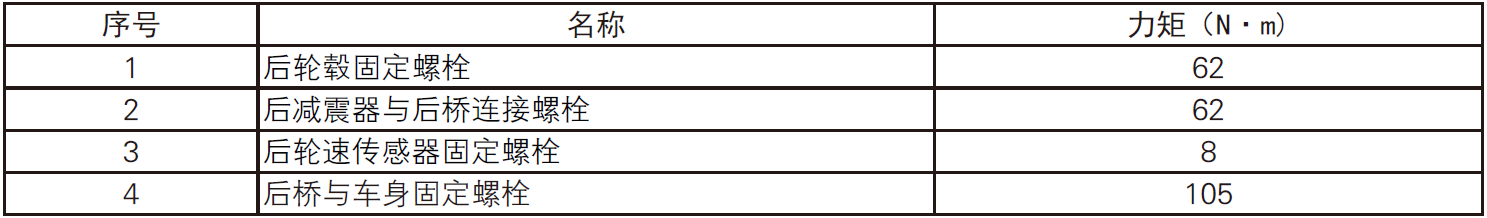

拧紧力矩

image-20220527105921192

准备工作

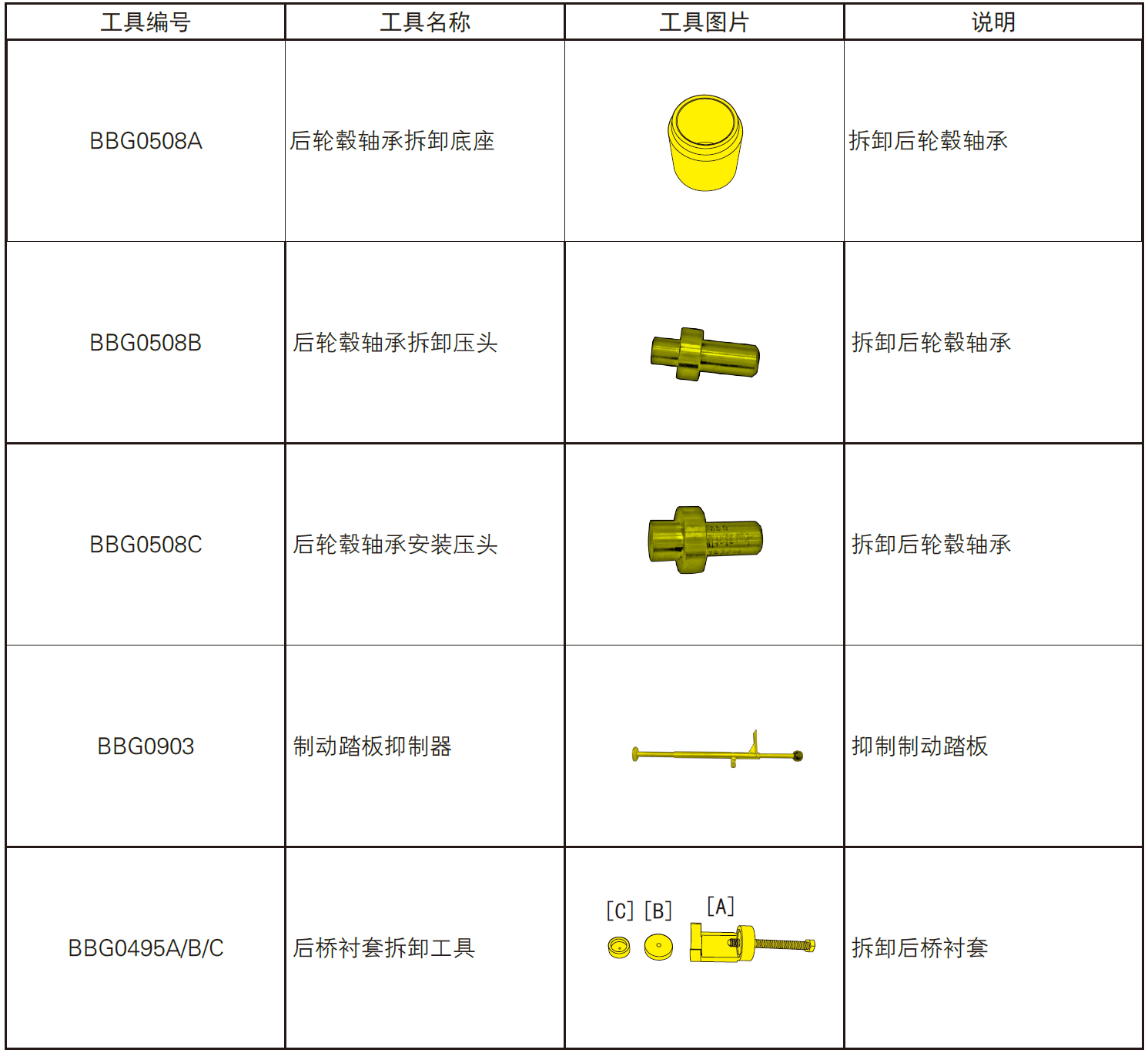

专用工具

image-20220527105955326

系统概述

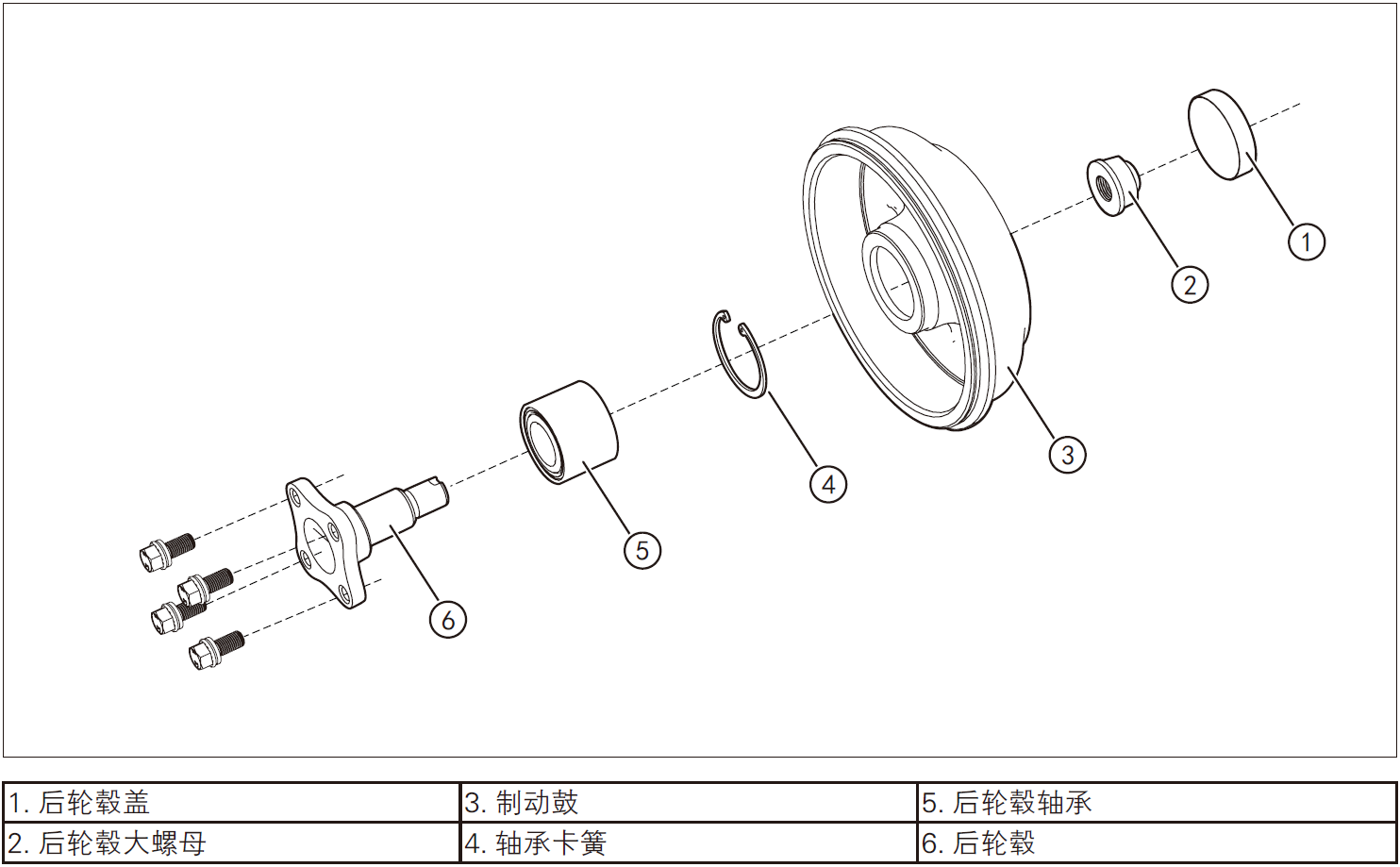

后轮毂组件

image-20220527110035839

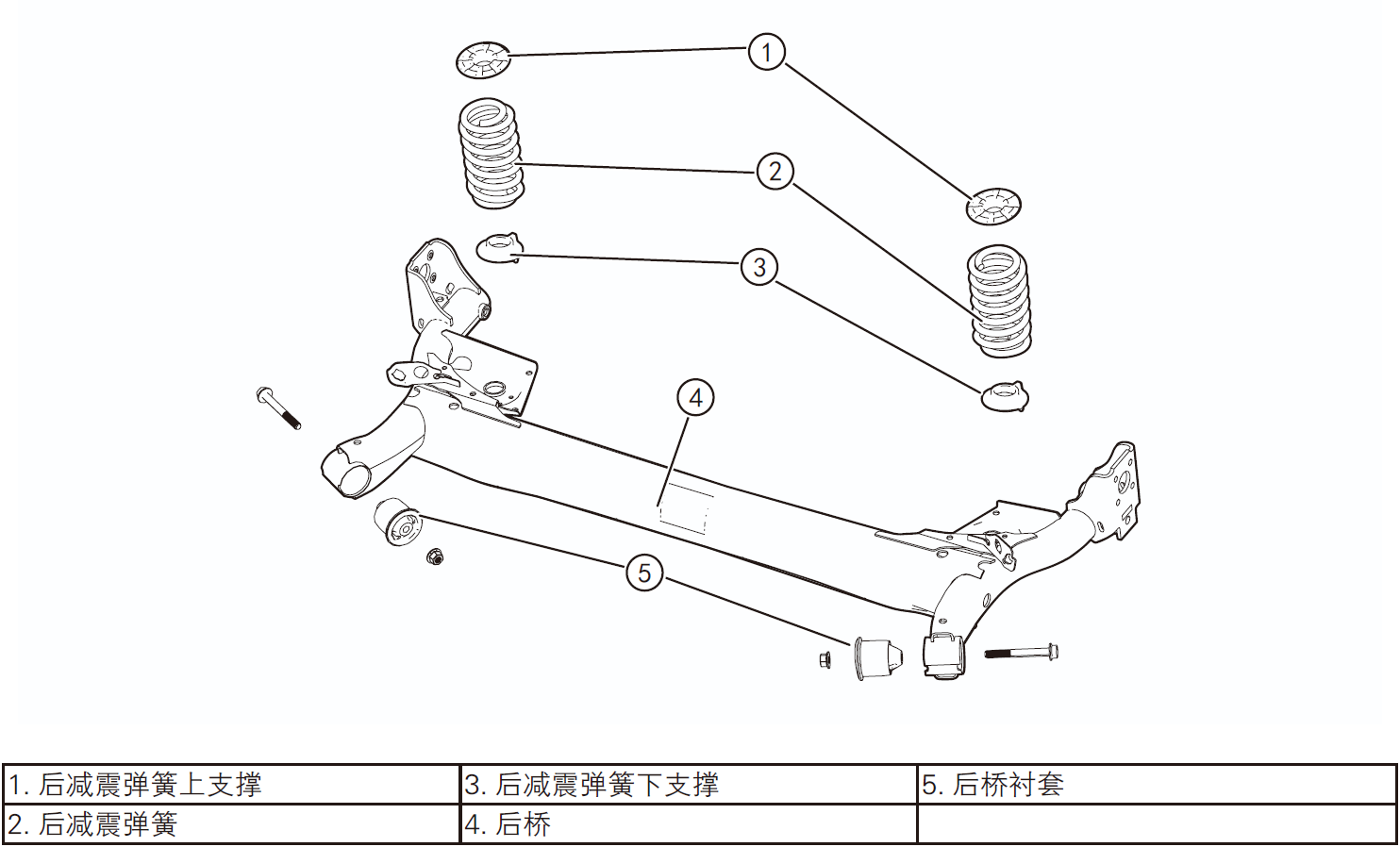

后桥总成组件

image-20220527110133262

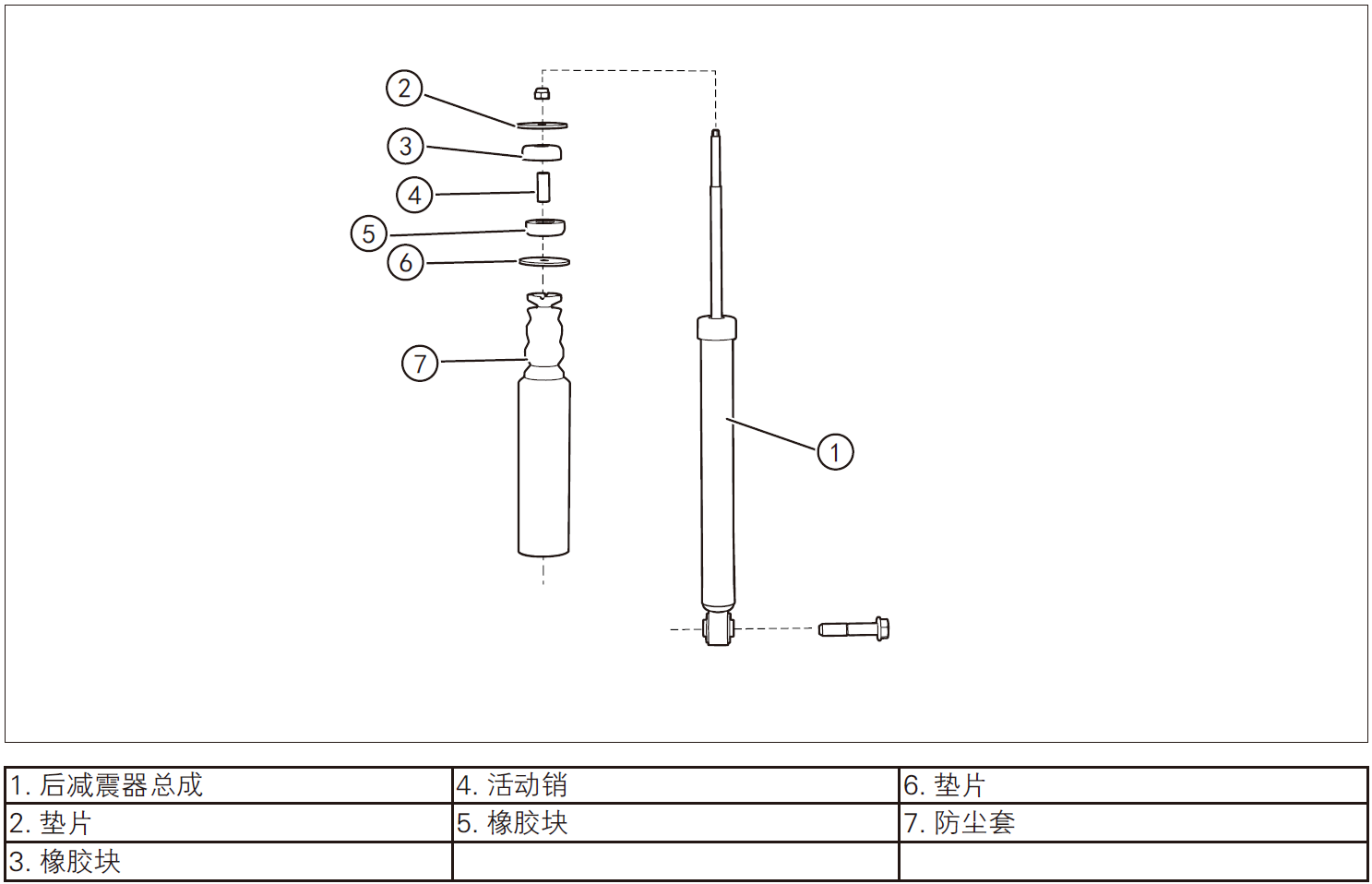

后减震器组件

image-20220527110204560

故障诊断

常见故障排除

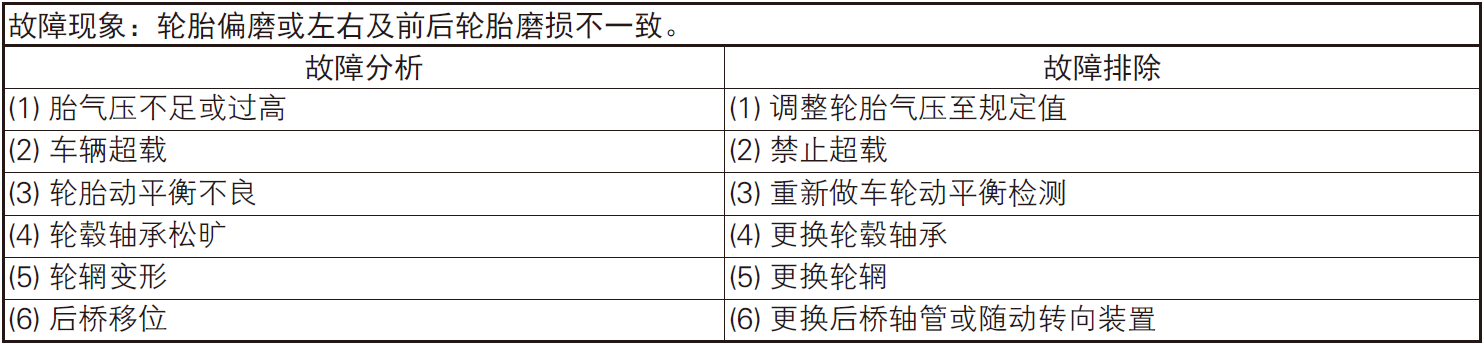

1. 轮胎异常磨损

image-20220527110258837

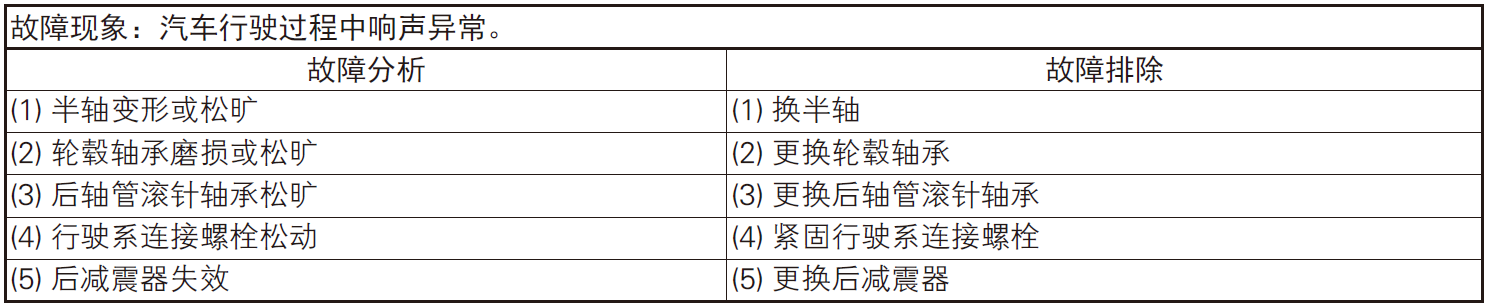

2. 行驶系异常噪声

image-20220527110317893

后轮毂

后轮毂轴承拆卸与安装

1- 部件位置

image-20220527110404462

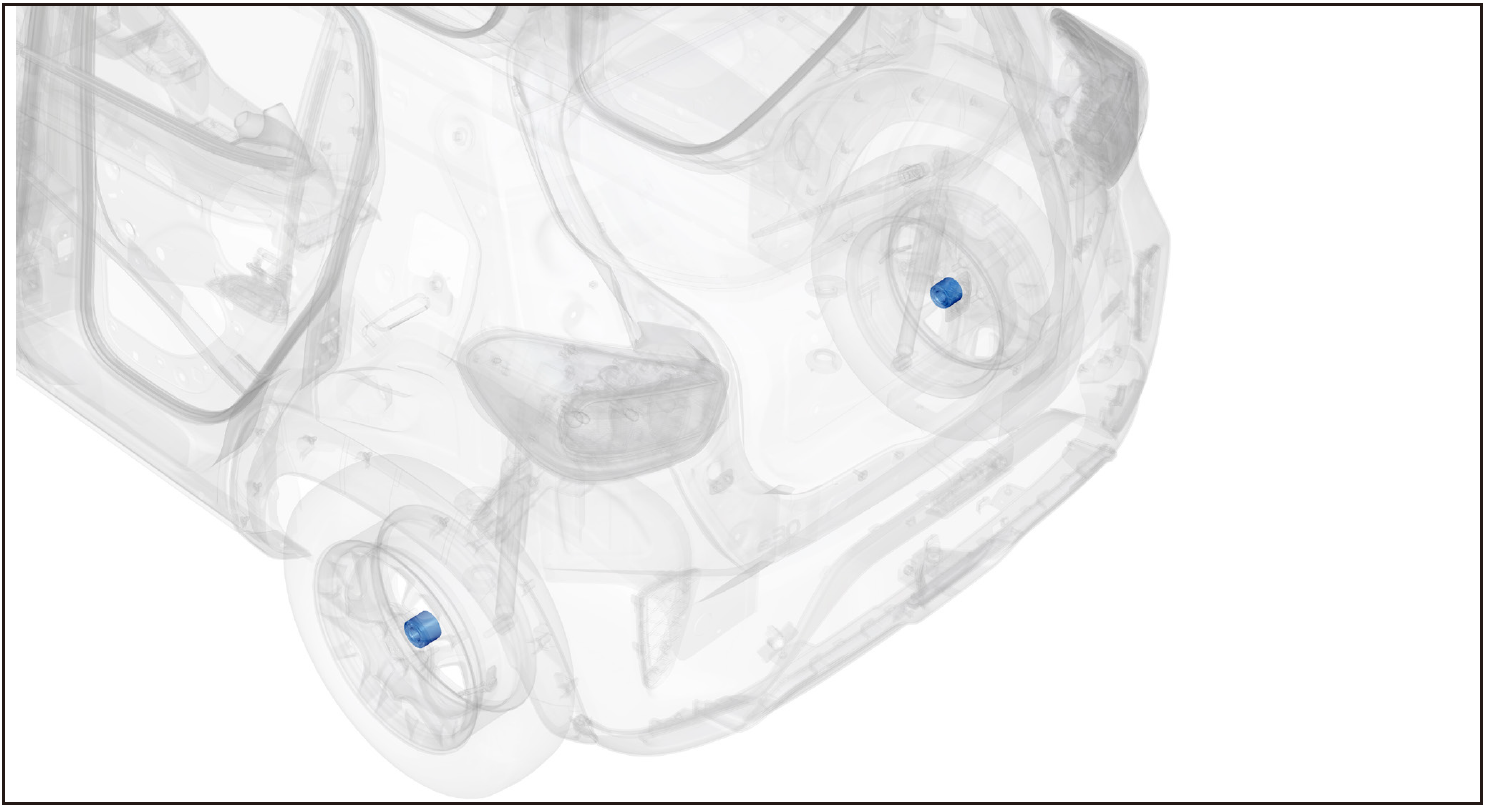

后轮毂位于后两车轮内侧

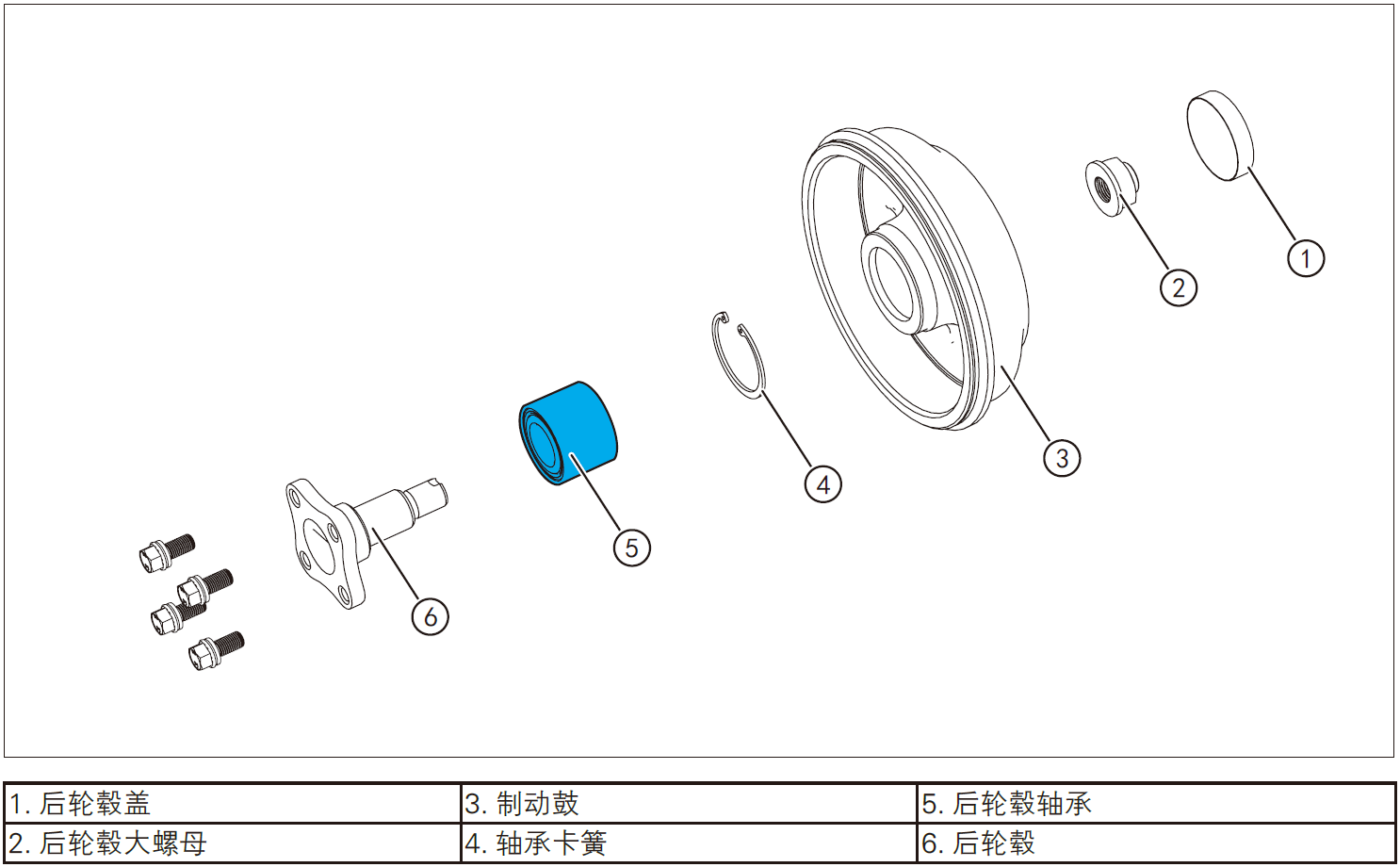

2- 部件结构图

image-20220527110536577

3- 保护

在下列位置放置保护垫：

image-20220527110619133

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握后桥与后悬架维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。

4- 推荐工具

image-20220527110708412

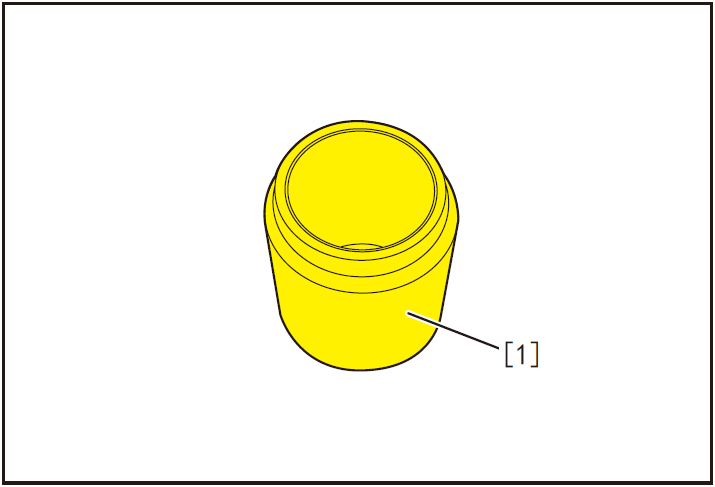

  • 后轮毂轴承拆卸底座（BBG0508A）[1]。

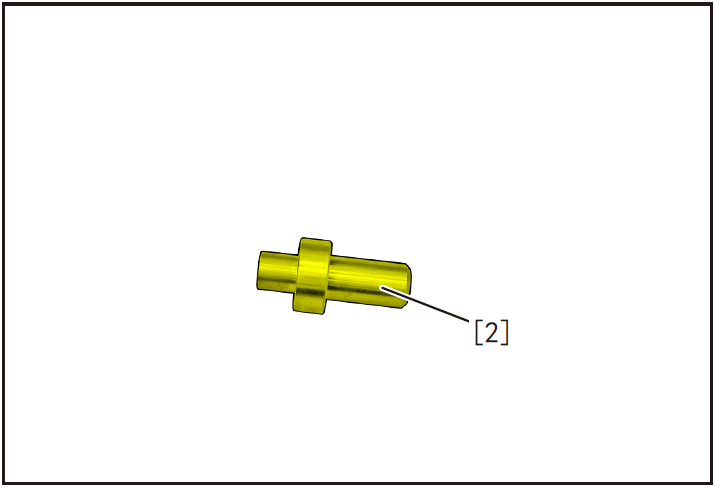

image-20220527110724803

  • 后轮毂轴承拆卸压头（BBG0508B）[2]。

image-20220527110742419

  • 后轮毂轴承安装压头（BBG0508C）[3]。

5- 拆卸

拆卸车轮

image-20220527110814212

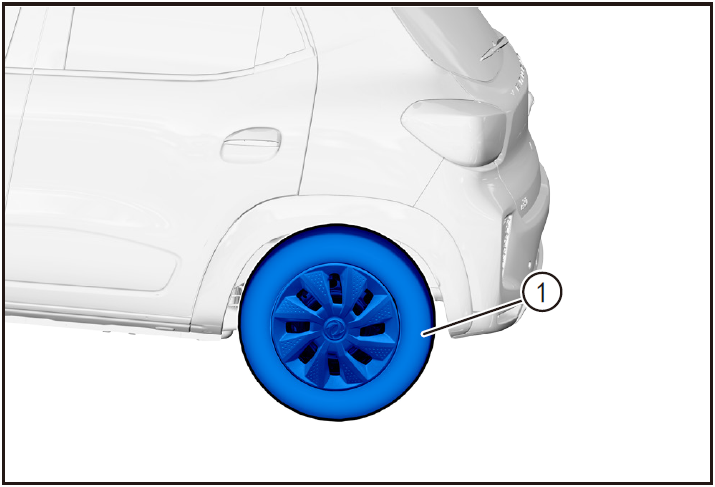

  • 拆卸后车轮。（参照“车轮”章节中的“车轮的拆卸与安装”）
拆卸制动鼓总成

image-20220527110841716

  • 拆卸制动鼓总成。（参照“制动系统”章节中的“制动鼓总成的拆卸与安装”）。
拆卸轴承卡簧

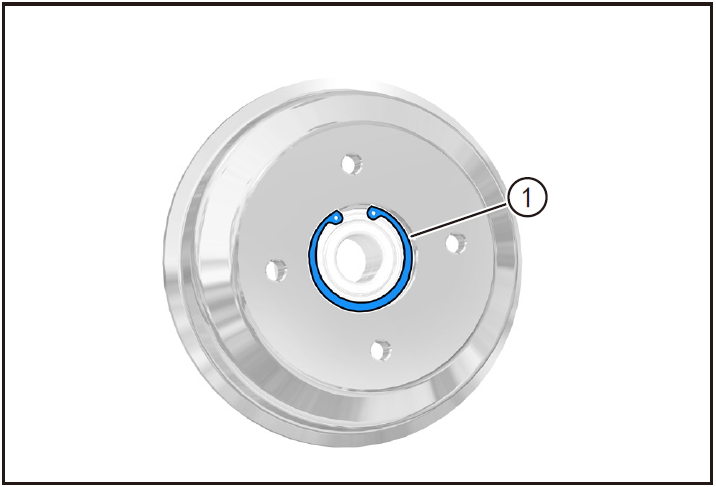

image-20220527110908364

  • 使用卡簧钳拆卸轴承卡簧①。

注意！

  • 拆卸轴承卡簧时，应小心缓慢操作，避免卡簧崩出，造成人员受伤。
拆卸后轮毂轴承

image-20220527111204172

  • 将后轮毂轴承拆卸底座（BBG0508A）[1] 如图放置在压力机上。

image-20220527111221748

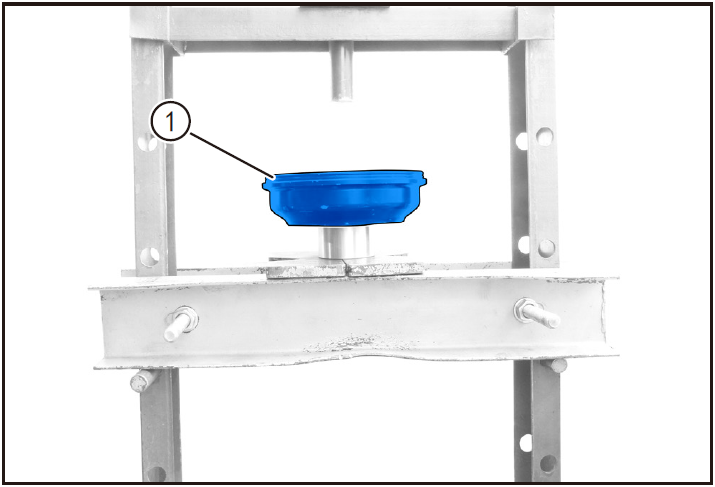

  • 将制动鼓总成①平稳放置在后轮毂轴承拆卸底座上。

注意！

  • 放置制动鼓总成时，注意安装卡箍的一侧应向下。

image-20220527111310956

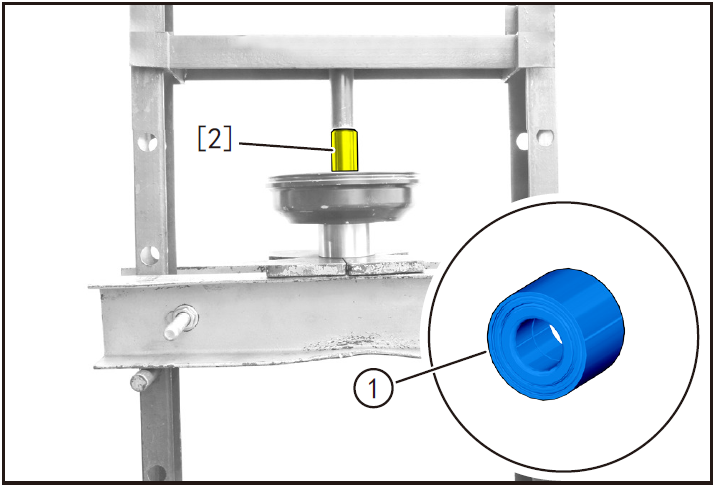

  • 将后轮毂轴承拆卸压头（BBG0508B）[2] 如图定位放在制动鼓总成上，操作压力机，压出后轮毂轴承①。

注意！

  • 操作压力机时，应小心缓慢操作，避免人员受伤。

6- 安装

安装后轮毂轴承

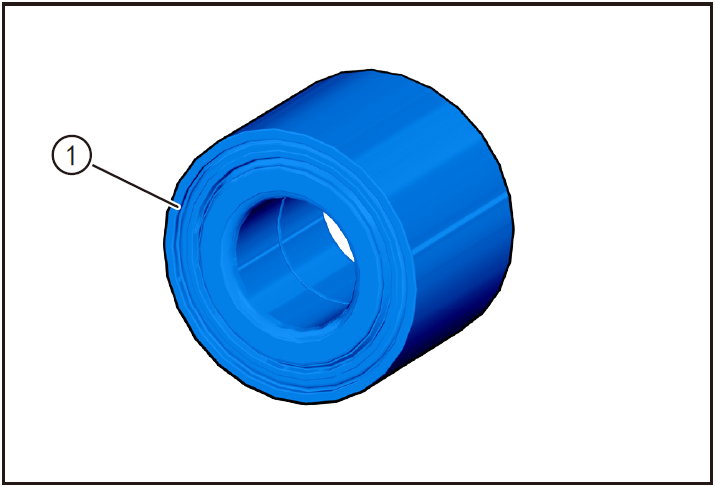

image-20220527111405116

  • 更换新的轮毂轴承进行安装。
  • 保持各安装零部件的清洁，不得有磨损或碰撞现象。
  • 使用新的轮毂轴承、卡环、用润滑油润滑轴承孔。
  • 操作压力机时，需均匀用力，防止用力过度，造成零部件损伤。
  • 轮毂轴承为一次性零件，拆卸后不可再次使用。

image-20220527111439284

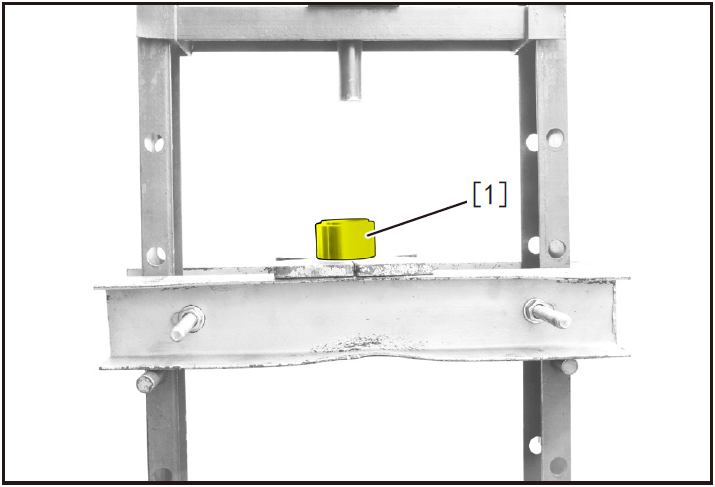

  • 将后轮毂轴承拆卸底座（BBG0508A）[1] 如图放置在压力机上。

image-20220527111511445

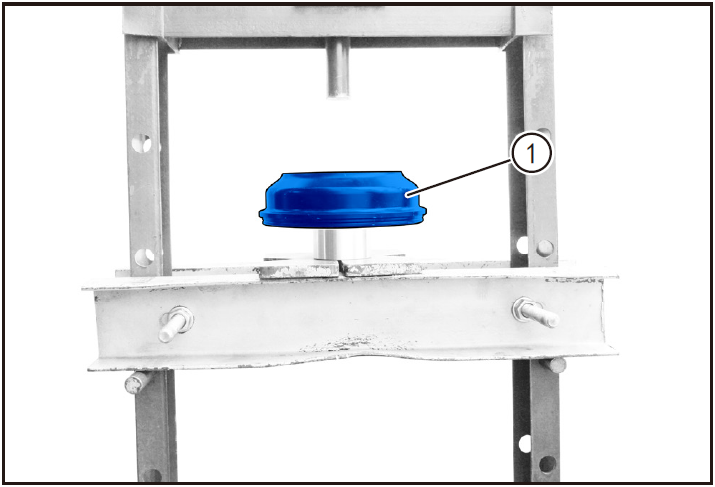

  • 将制动鼓总成①平稳放置在后轮毂轴承拆卸底座上。

注意！

  • 放置制动鼓总成时，注意安装卡箍的一侧应向上。

image-20220527111622764

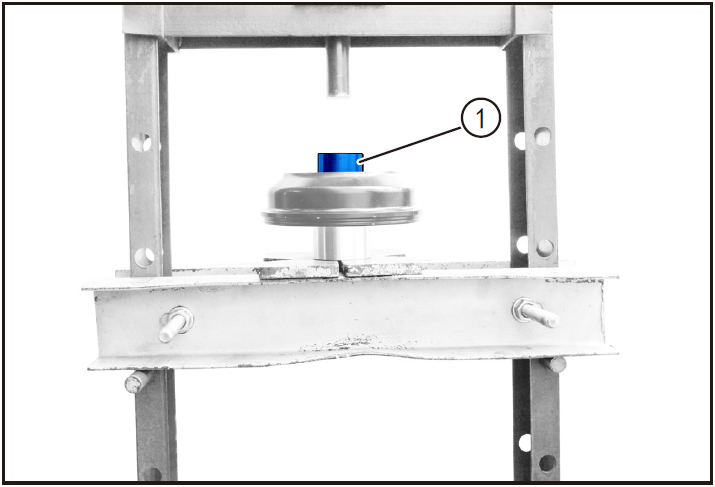

  • 在轮毂轴承的外圈上涂抹少许润滑脂。
  • 将前轮毂轴承①安装到前轮毂上，用橡胶锤轻轻敲击轴承使其保持水平位置。

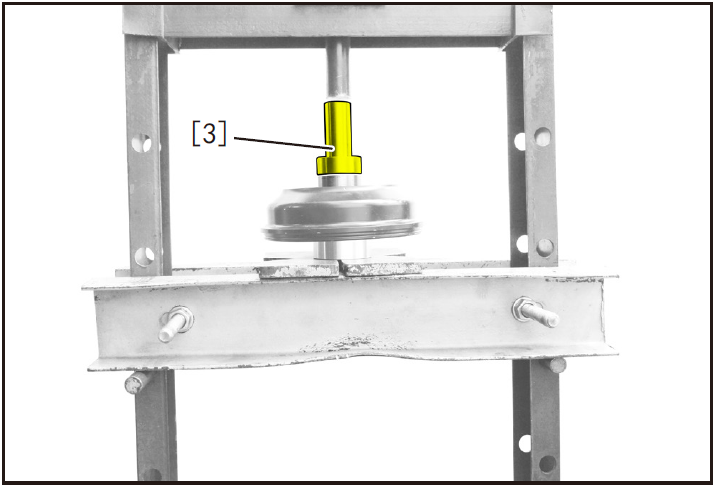

image-20220527111724828

  • 将后轮毂轴承安装压头（BBG0508C）[3] 安装到轴承上，确保垂直平齐安装到位。
  • 操作压力机，将轴承压力，直至顶住工具的限位台阶。

提示

  • 安装完成后，转动轮毂轴承，检查是否卡滞，如有，请更换轴承或重新安装。

image-20220527111810716

  • 用卡簧钳将新的卡簧①装入卡槽内。
安装制动鼓总成

image-20220527111921143

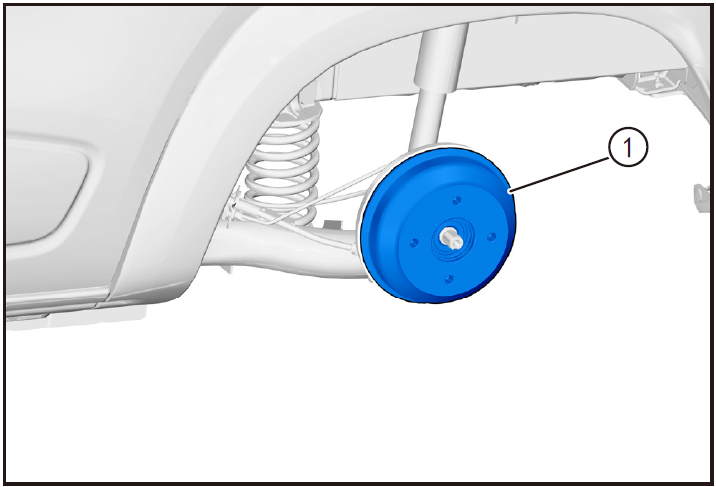

  • 安装制动鼓总成①。（参照“制动系统”章节中的“制动鼓总成的拆卸与安装”）。
安装车轮

image-20220527112047515

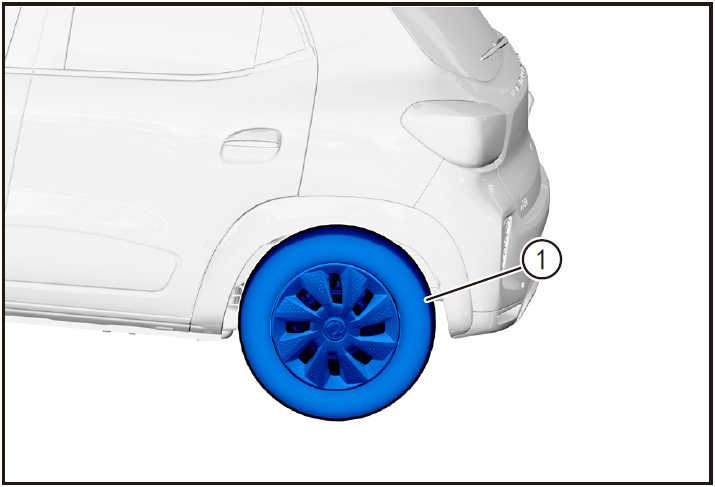

  • 安装后车轮①。（参照“车轮”章节中的“车轮的拆卸与安装”）

7- 试车

  • 路试，检查确认车辆运行正常，无异响。

后轮毂拆卸与安装

1- 部件位置

image-20220527112151470

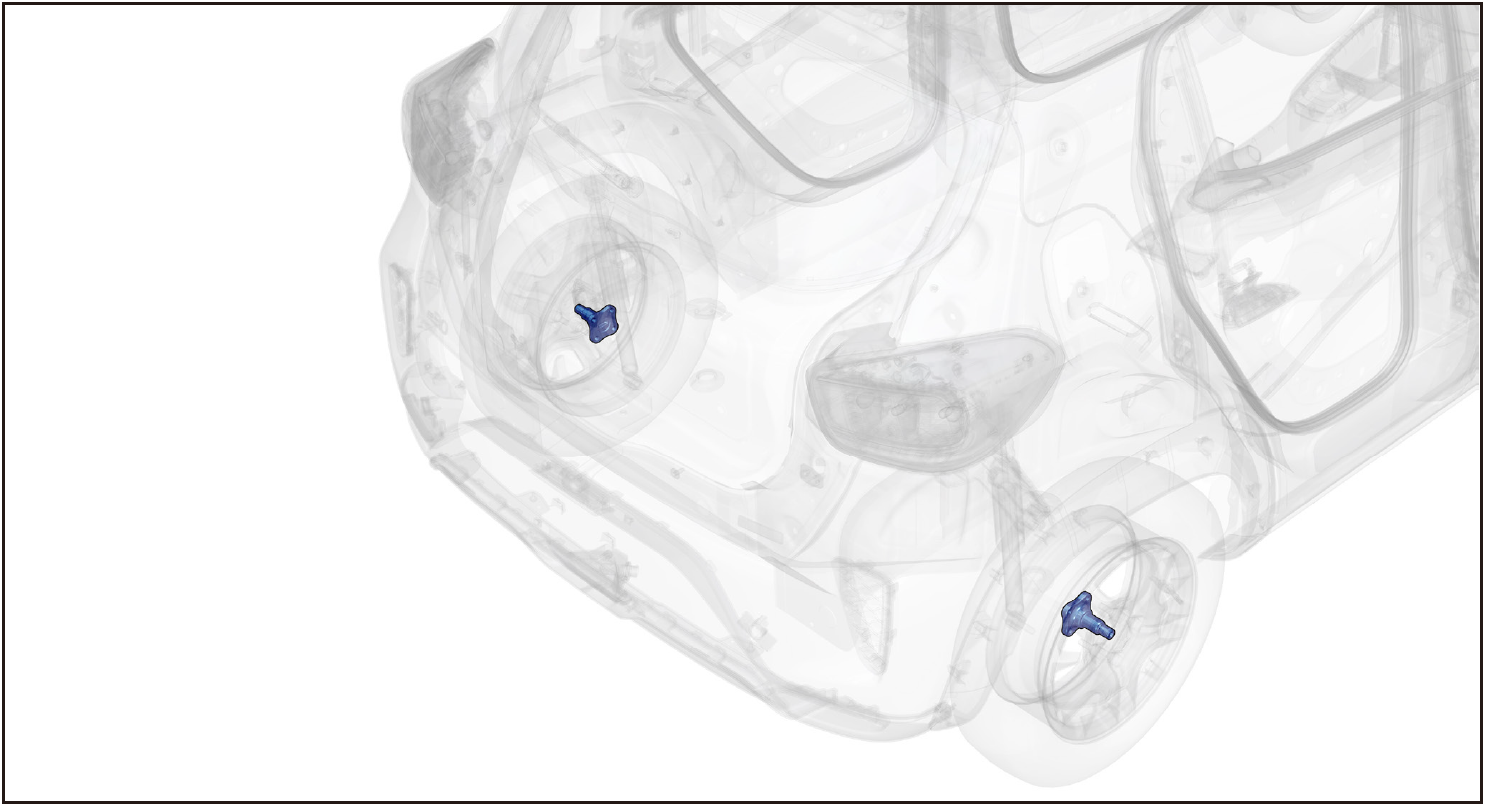

后轮毂位于后两轮胎内侧

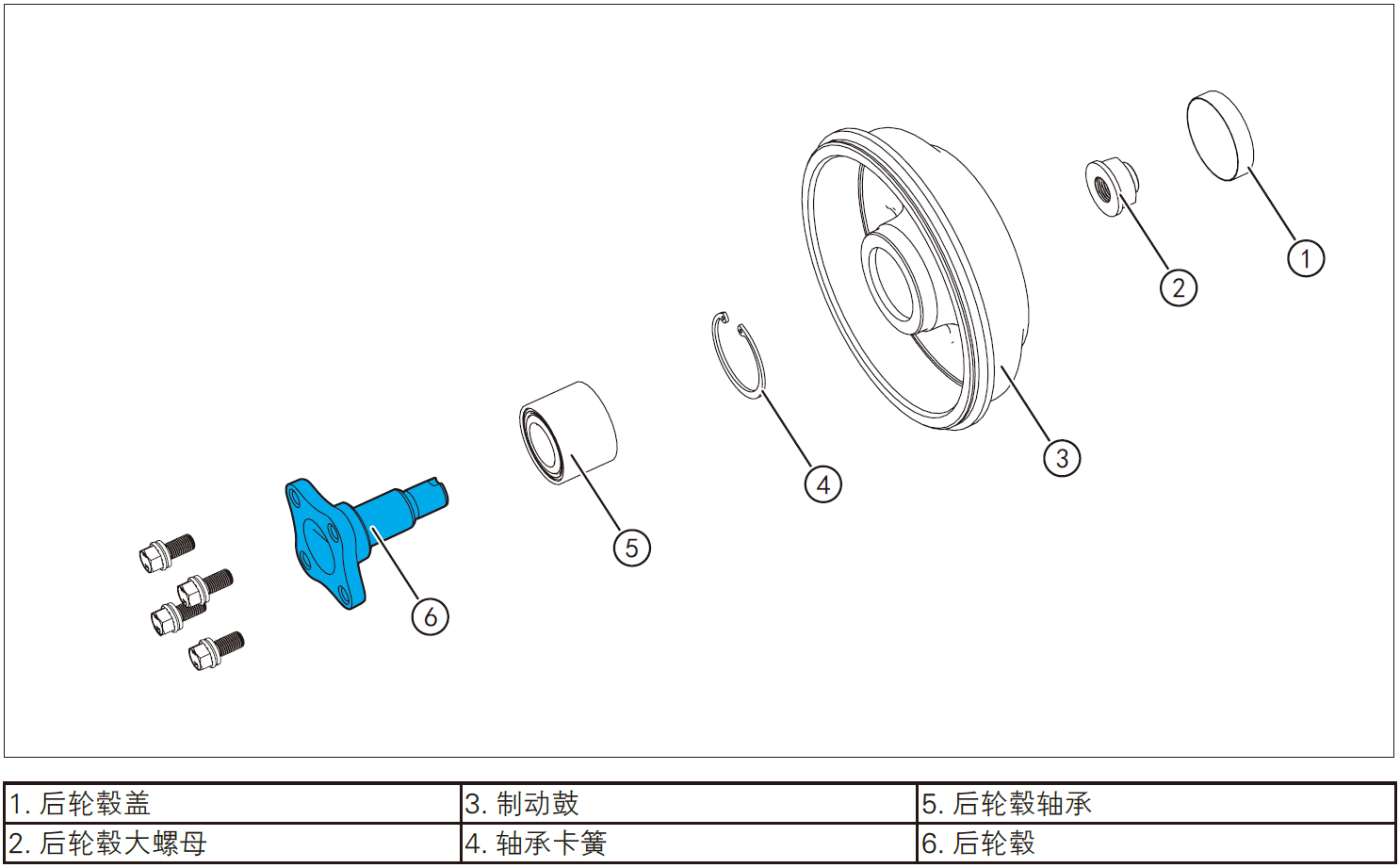

2- 部件结构图

image-20220527112225098

3- 保护

在下列位置放置保护垫：

image-20220527110619133

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握后桥与后悬架维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。

4- 拆卸

拆卸车轮

image-20220527112347691

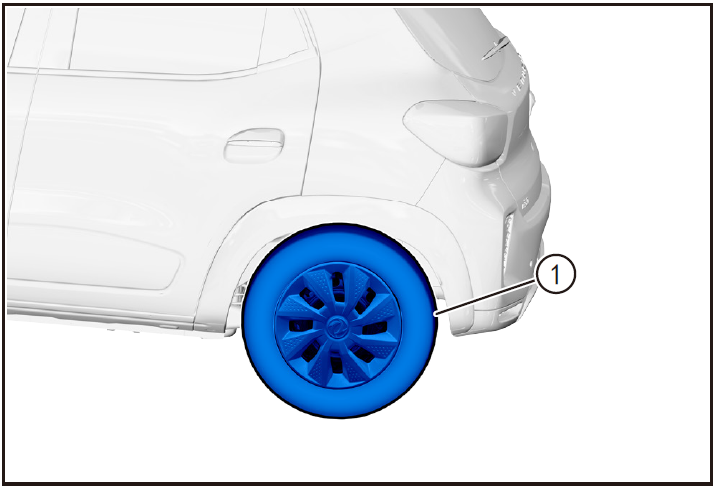

  • 拆卸后车轮①。（参照“车轮”章节中的“车轮的拆卸与安装”）
拆卸制动鼓总成

image-20220527112419668

  • 拆卸制动鼓总成①。（参照“制动系统”章节中的“制动鼓总成的拆卸与安装”）。
拆卸后轮毂

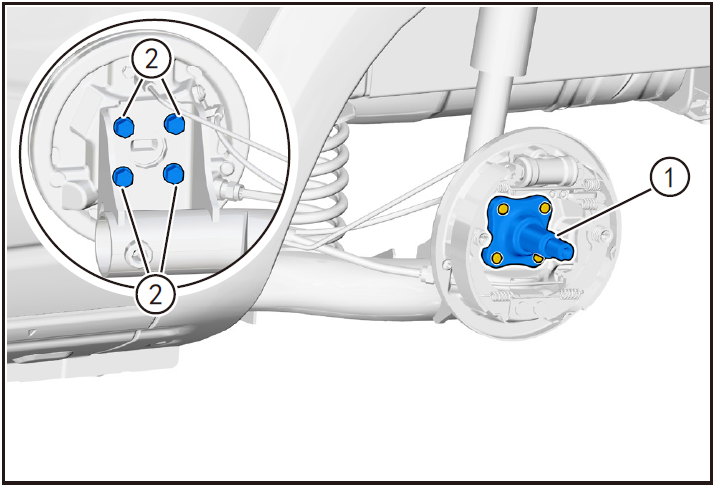

image-20220527112444827

  • 使用13mm套筒拆卸后轮毂①固定螺栓②（M10×20），取下后轮毂①。

5- 检查

image-20220527112534588

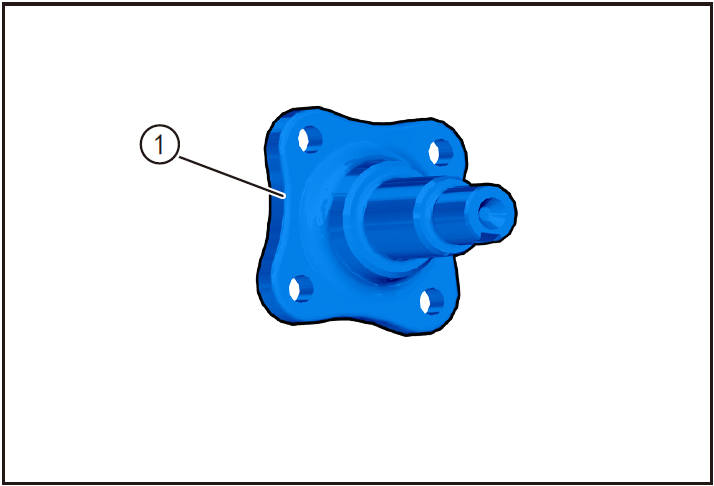

  • 检查后轮毂①是否有锈蚀、变形，如有，则需更换新的后轮毂①。

6- 安装

安装后轮毂

image-20220527112611308

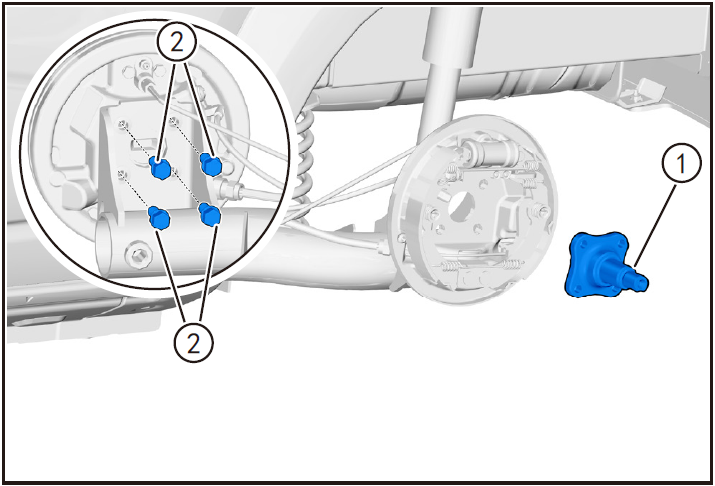

  • 将后轮毂①对准后悬架安装孔，带入固定螺栓②（M10×20），并使用13mm 套筒拧紧，拧紧力矩为62N·m。

注意！

  • 安装后轮毂固定螺栓时，应沿对角安装。
安装制动鼓总成

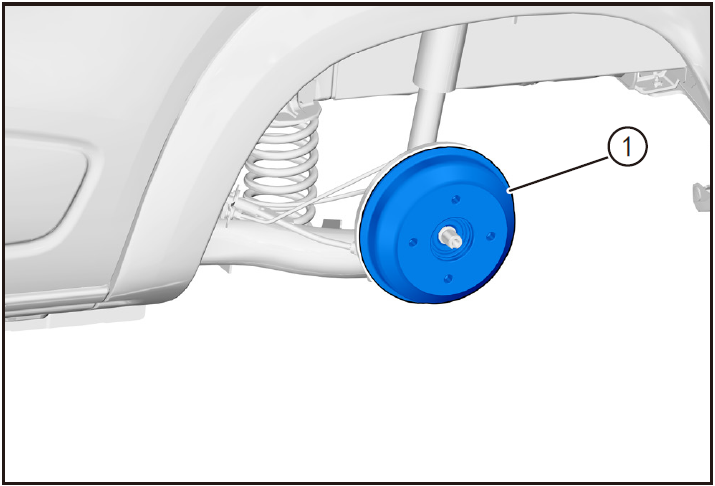

image-20220527112705180

  • 安装制动鼓总成①。（参照“制动系统”章节中的“制动鼓总成的拆卸与安装”）。
安装车轮

image-20220527112047515

  • 安装后车轮①。（参照“车轮”章节中的“车轮的拆卸与安装”）

7- 试车

  • 路试，检查确认车辆运行正常，无异响。

后减震器

后减震器的拆卸与安装

1- 部件位置

image-20220527112827118

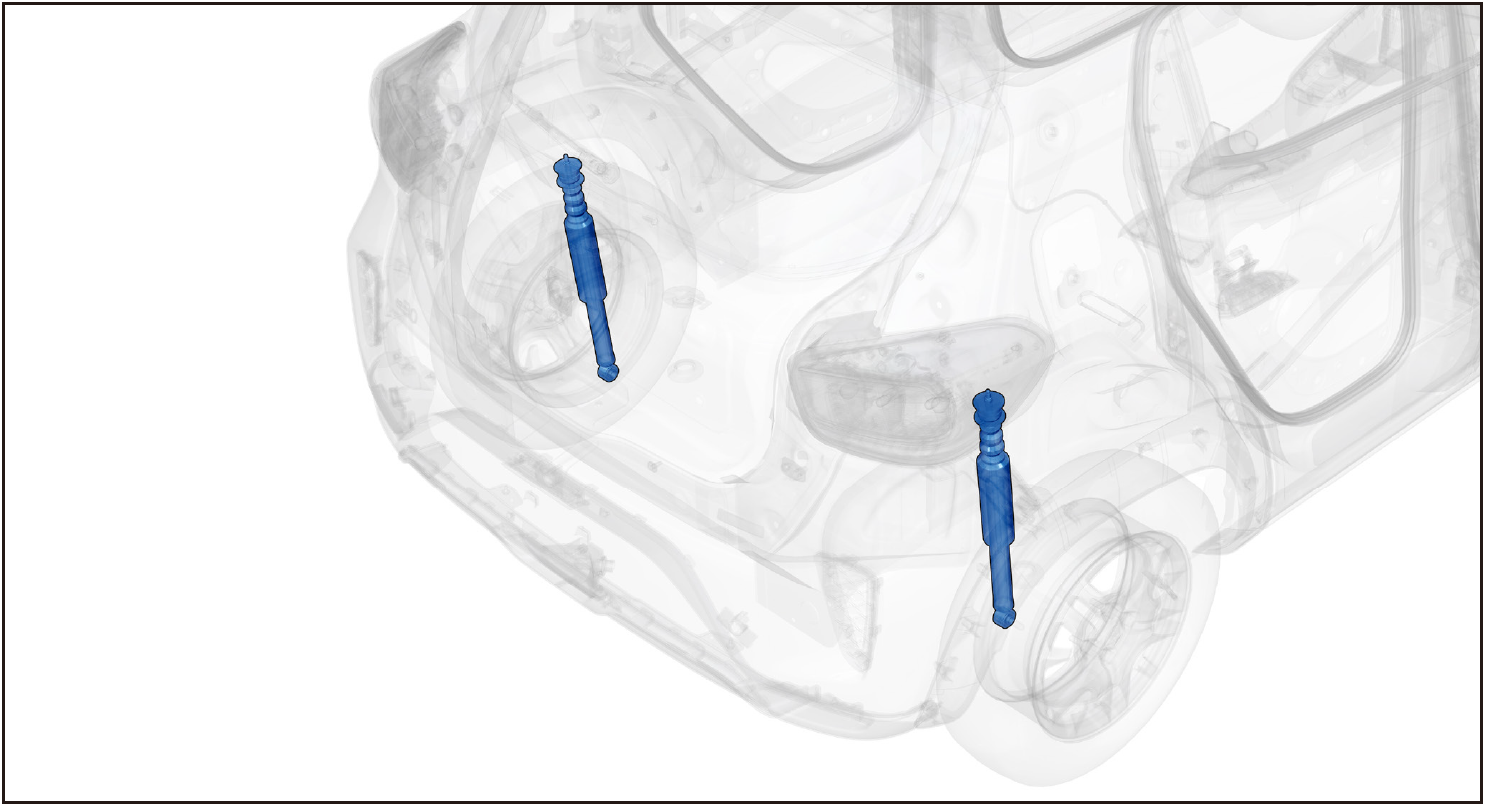

后减震器位于车辆后部两侧，与车身、后悬架连接

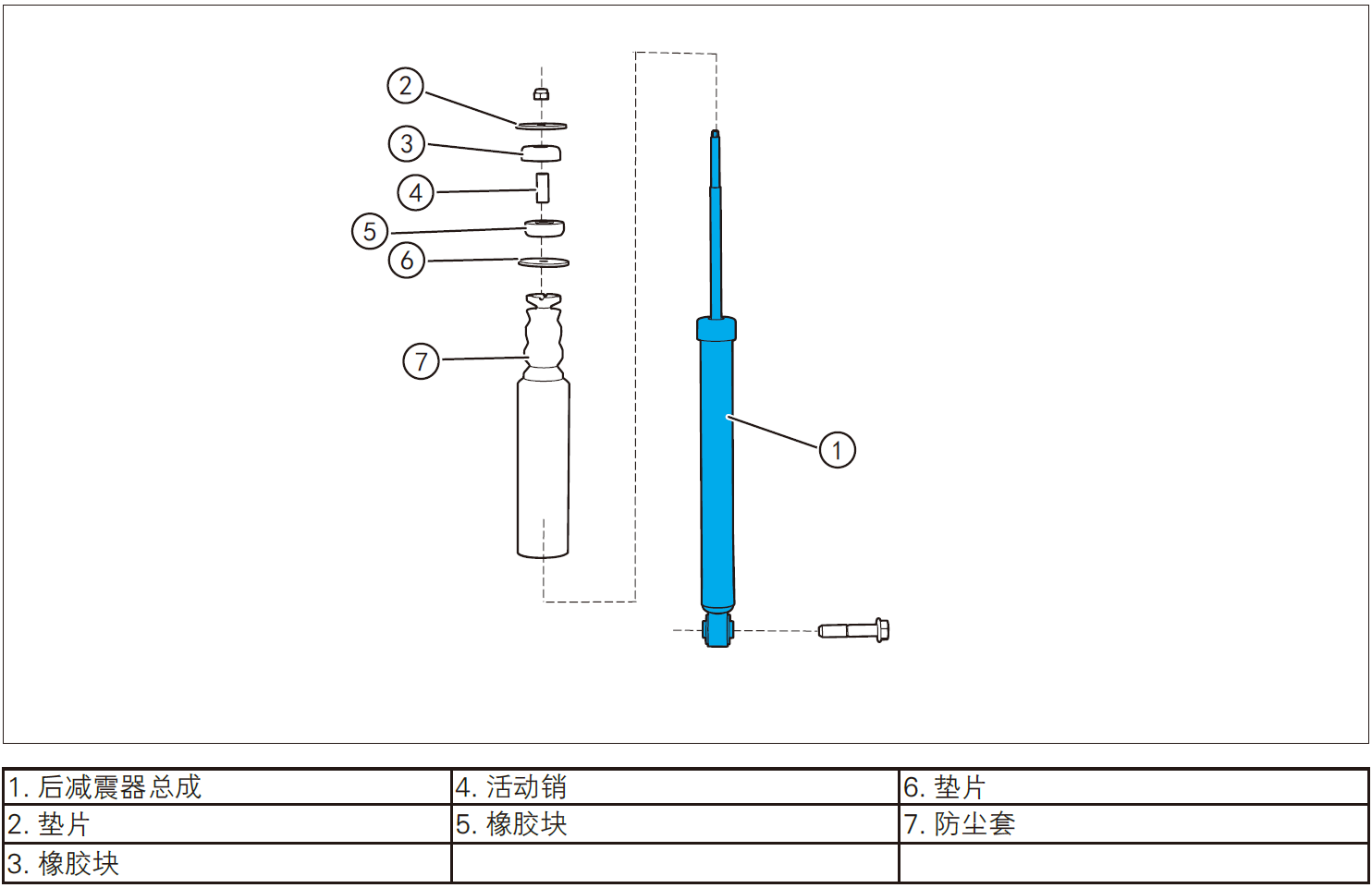

2- 部件结构图

image-20220527112855146

3- 保护

在下列位置放置保护垫：

image-20220527110619133

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握后桥与后悬架维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。

4- 拆卸

拆卸车轮

注意！

  • 拆卸悬架弹簧须由两人协作完成，否则可能会造成零件损伤。

image-20220527112347691

  • 拆卸后车轮①。（参照“车轮”章节中的“车轮的拆卸与安装”）
后减震器拆卸

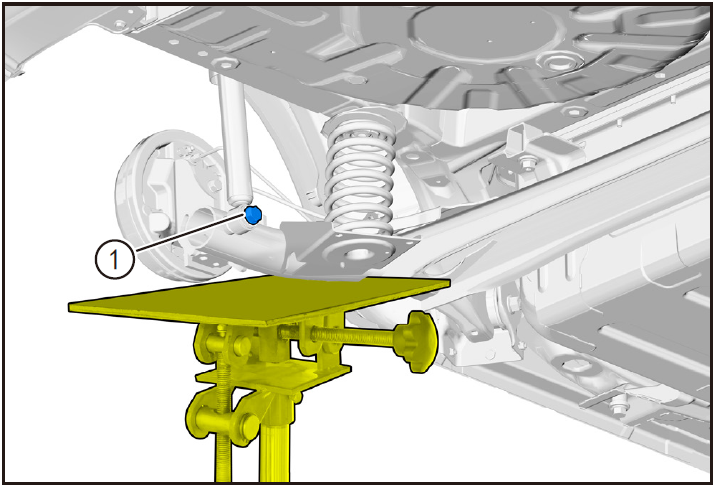

image-20220527113146984

  • 举升车辆至适当高度，将高位运输顶支撑于后螺旋弹簧座下。
  • 使用 18mm 套筒拆卸后减震器与后桥连接螺栓①，并取出。
  • 缓慢降下高位运输顶。
  • 用相同方法拆卸另一侧后桥连接螺栓。

警告！

  • 应缓慢降下高位运输顶，防止后螺旋弹簧崩出。

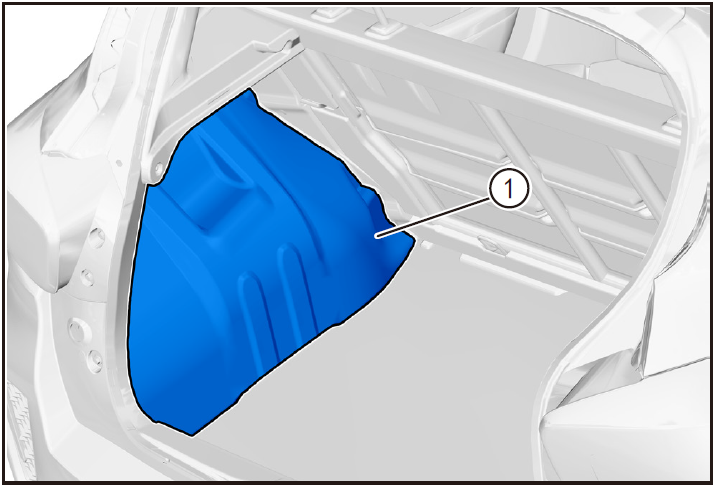

image-20220527113418362

  • 降低车辆至适当高度，打开后尾门。
  • 拆卸后侧围下内饰板①。（参照“内饰与外饰”章节中的“后侧围下内饰板拆卸与安装”）

image-20220527113506795

image-20220527113536022

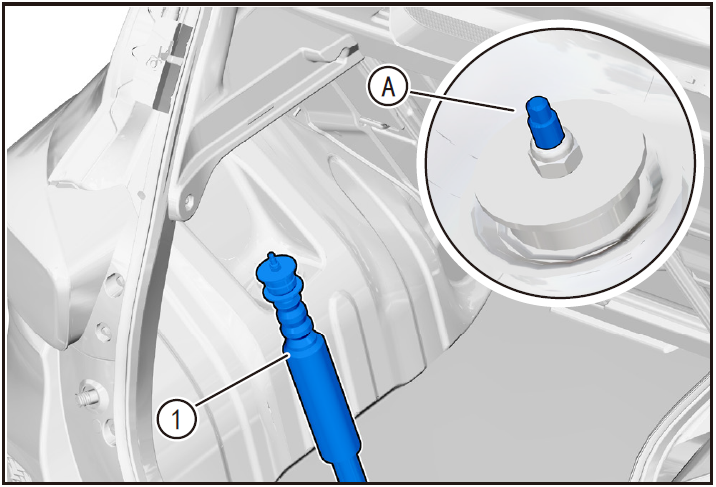

  • 一人辅助扶稳后减震器①，另一人拆卸后减震器上固定螺母。

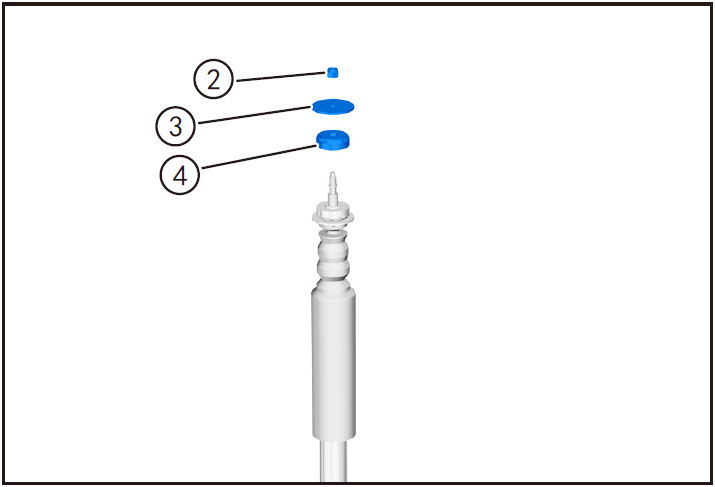

  • 使用小活动扳手止动后减震器轴（A），使用13mm 开口扳手拆卸后减震器上固定螺母②，取下金属垫片③、橡胶块④。
  • 从下方取出后减震器①。

5- 检查

image-20220527114023206

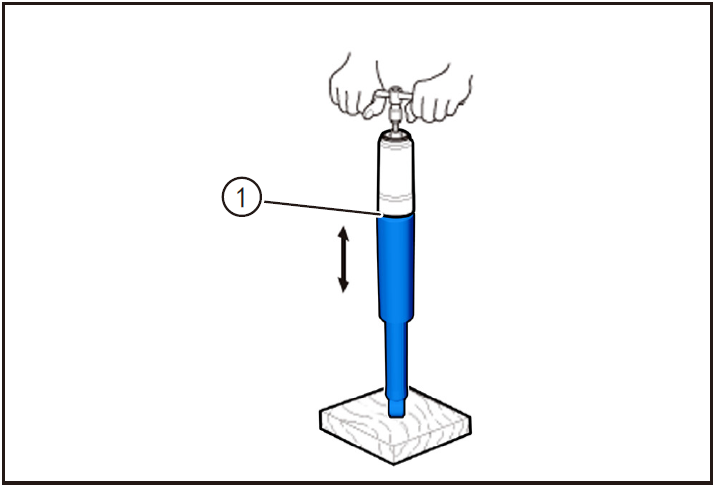

  • 在减震器轴端安装法兰螺母，并将套筒扳手和 T形扳手固定到螺母上。
  • 用手压缩减振器总成①，并检查整个行程（压缩和展开）中的操作是否平滑。释放压缩时，减振器应平稳且连续展开。如果不是这样，气体泄漏且应更换减振器。
  • 执行这些测试的过程中，检查是否有润滑油泄漏、异常噪音和卡滞。

6- 安装

后减震器拆卸

image-20220527114123804

image-20220527114141603

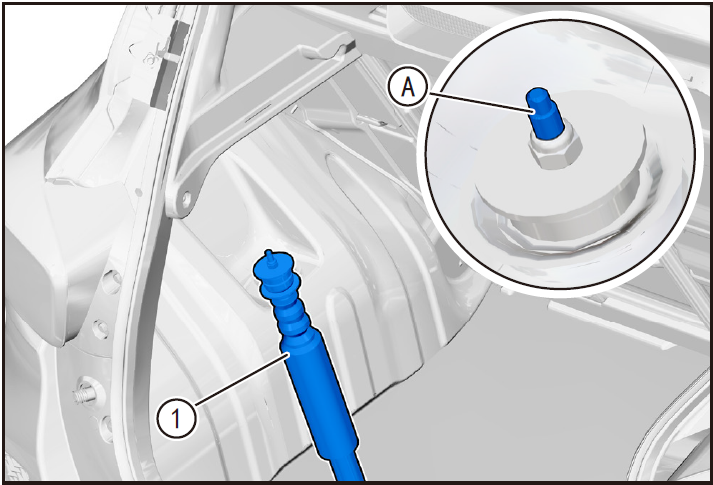

  • 将后减震器放至安装位置，一人辅助将后减震器①穿过安装孔，另一人按顺序安装橡胶块②、金属垫片③和螺母④。
  • 使用小活动扳手止动后减震器轴（A），使用13mm 开口扳手预拧紧螺母④，待后减震器与后悬架连接螺栓安装完成后，拧紧螺母④。

image-20220527114219267

  • 举升车辆至适当高度，将高位运输顶支撑于后螺旋弹簧座下，缓慢举升，调整后减震器，直至后减震器与后桥螺栓安装孔对齐。
  • 安装后减震器于后桥连接螺栓①，使用18mm 套筒拧紧连接螺栓①，拧紧力矩为62N·m，缓慢降低高位运输顶。

注意！

  • 举升高位运输顶时，注意检查后螺旋弹簧是否发生位移或脱离安装位置，如发生位移请参考本章节中的“后螺旋弹簧拆卸与安装”重新安装。

image-20220527114322231

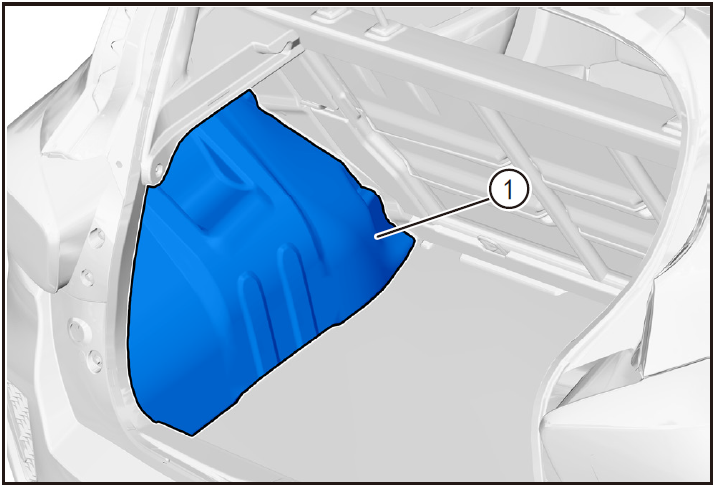

  • 安装后侧围下内饰板①。（参照“内饰与外饰”章节中的“后侧围下内饰板拆卸与安装”）
车轮安装

image-20220527114428603

  • 安装后车轮。（参照“车轮”章节中的“车轮的拆卸与安装”）

7- 试车

  • 路试，检查确认车辆运行正常，无异响。

后螺旋弹簧的拆卸和安装

1- 部件位置

image-20220527114601885

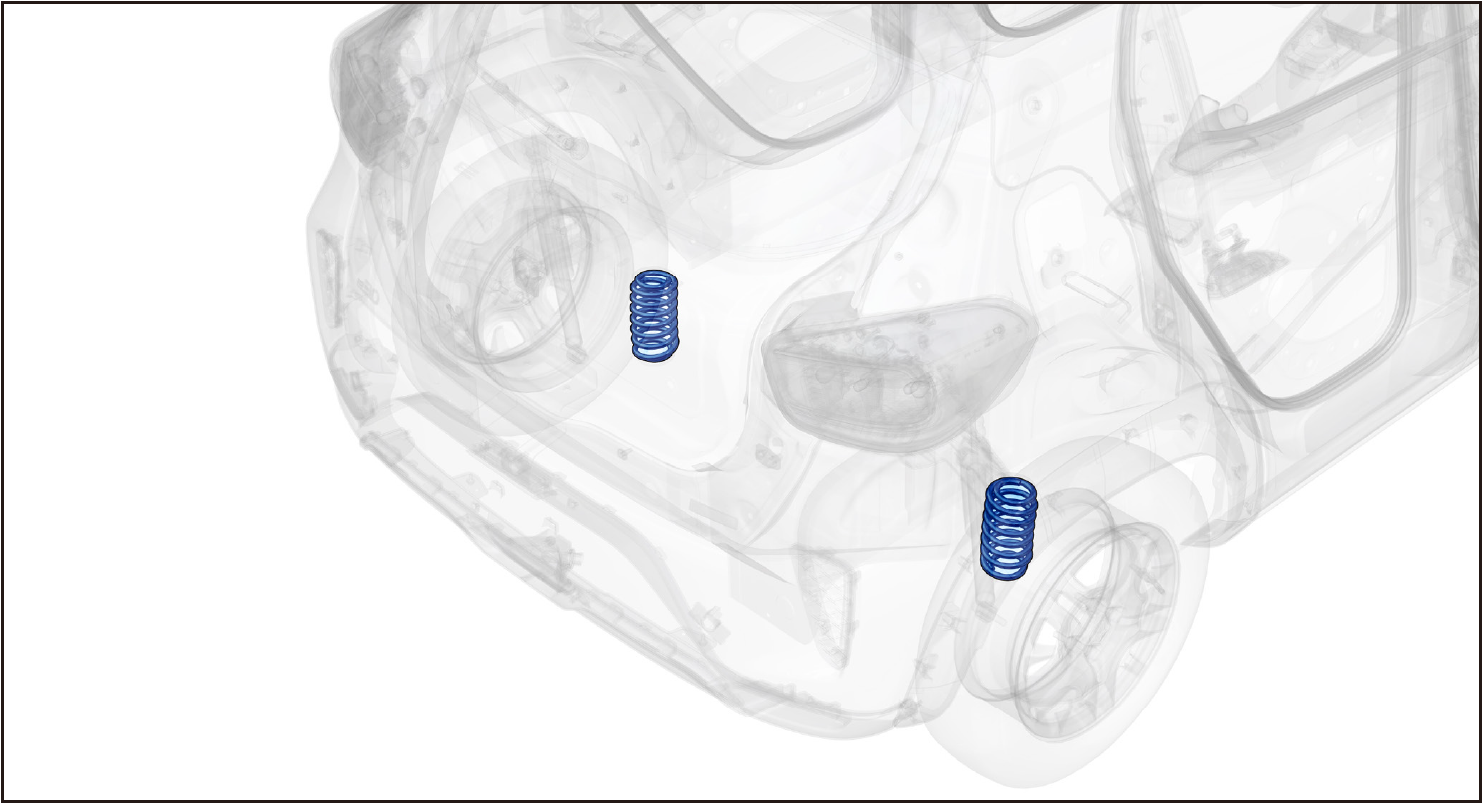

后螺旋弹簧安装位于后桥两侧

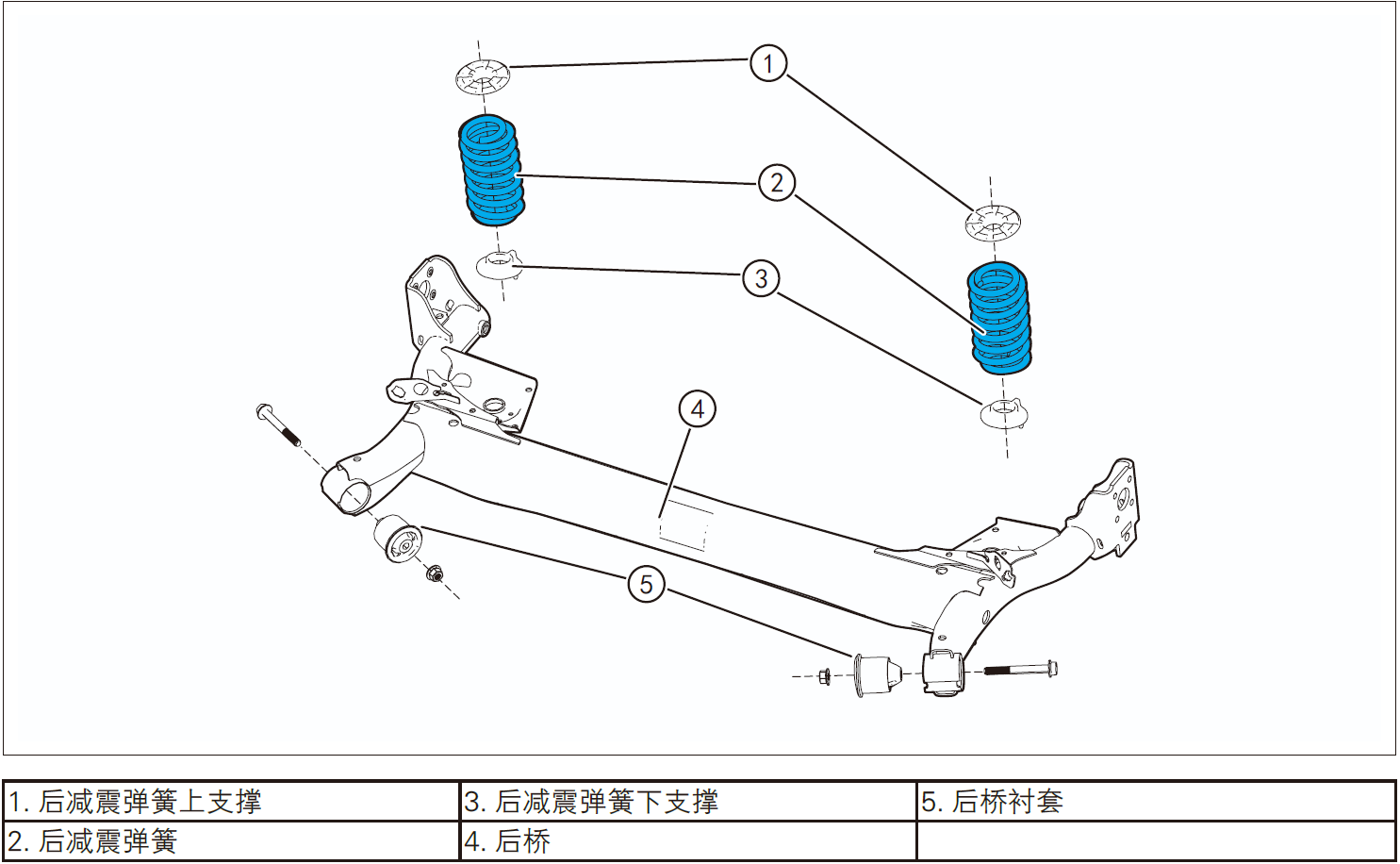

2- 部件结构图

image-20220527114630826

3- 保护

在下列位置放置保护垫：

image-20220527110619133

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握后桥与后悬架维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。

4- 拆卸

拆卸车轮

注意！

  • 拆卸悬架弹簧须由两人协作完成，否则可能会造成零件损伤。

image-20220527112347691

  • 拆卸后车轮①。（参照“车轮”章节中的“车轮的拆卸与安装”）
后螺旋弹簧拆卸

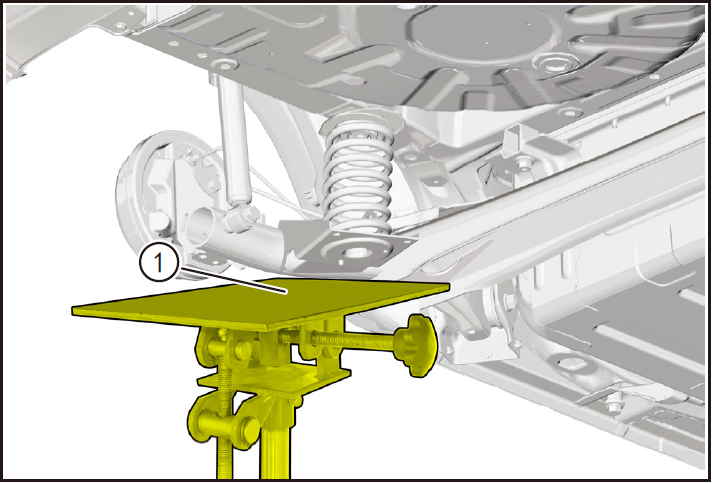

image-20220527114823595

  • 举升车辆至适当高度，将高位运输顶①放置于后螺旋弹簧座下方。
  • 缓慢举升高位运输顶，直至悬架开始压缩。

警告！

  • 避免造成车辆倾覆危险，应缓慢举升，至悬架开始压缩时，检查车辆举升点是否平稳。

image-20220527115029158

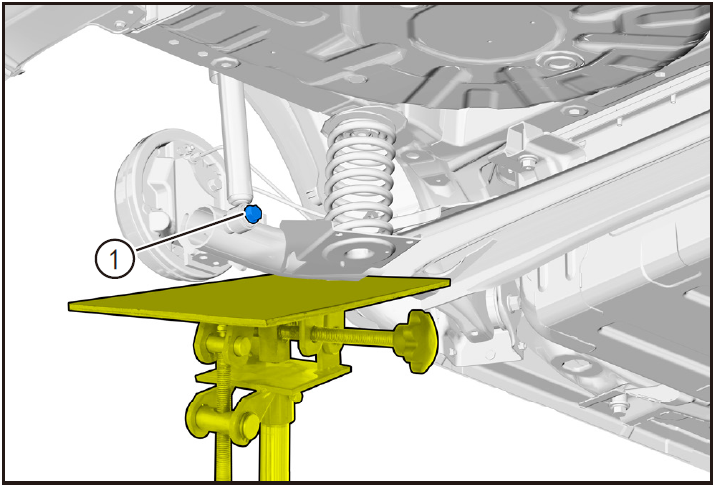

  • 使用 18mm 套筒拆卸后减震器于后桥连接螺栓①，并取出。
  • 缓慢降下高位运输顶。
  • 用相同方法拆卸另一侧后桥连接螺栓。

注意！

  • 注意弹簧拆卸时方向。

image-20220527115133231

image-20220527115150891

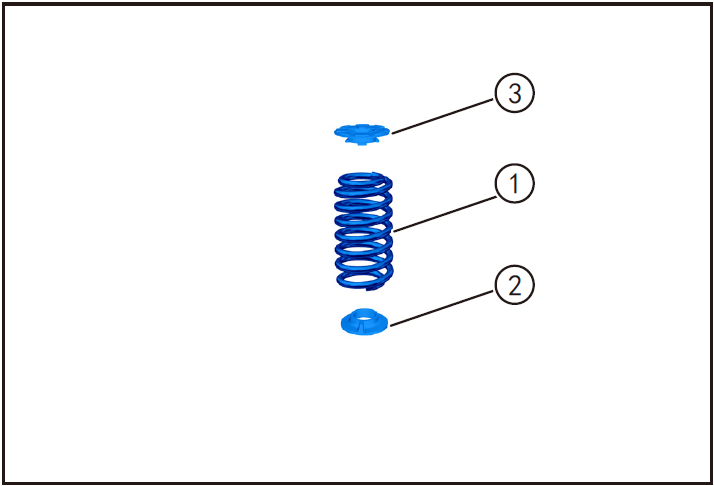

  • 两人协助，将后悬架后部（A）两侧向下压，取下后减震器弹簧①、弹簧下橡胶支座②及弹簧下橡胶支座③。

5- 检查

  • 检查后螺旋弹簧①有无变形、破损，如有，则需更换新的后螺旋弹簧。
  • 弹簧下橡胶支座②和弹簧下橡胶支座③有无老化、破损，如有，则需更换新的零部件。

6- 安装

后螺旋弹簧安装

image-20220527115309607

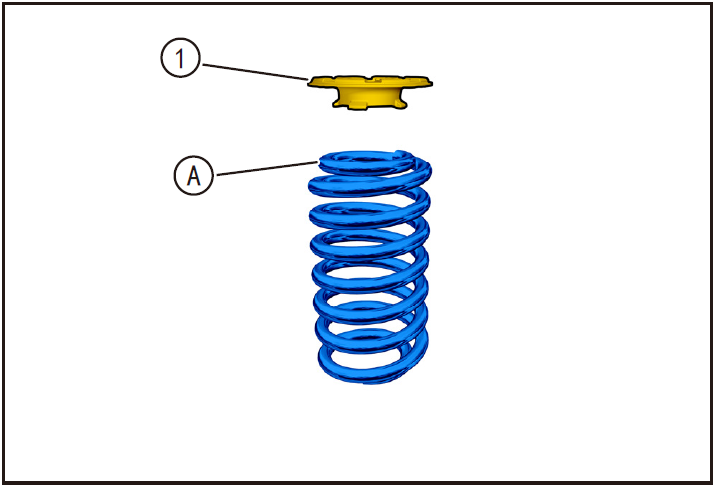

  • 将弹簧的上端（A）对准上橡胶支座①安装到位， 检查上弹簧支座是否安装到位。

image-20220527115332747

  • 将弹簧的下端（A）与下橡胶支座①的凸台对齐，使下橡胶支座平稳安装在弹簧上。

image-20220527115352898

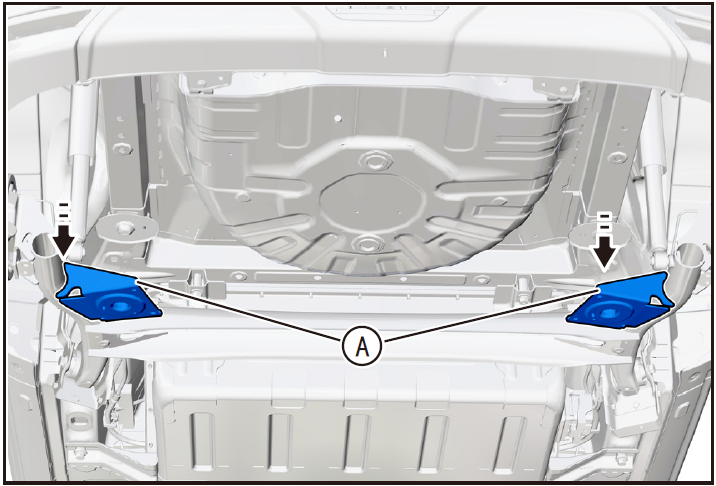

  • 在助手的协助下，两人同时向下按压后悬架后部（A）两侧。

image-20220527115411779

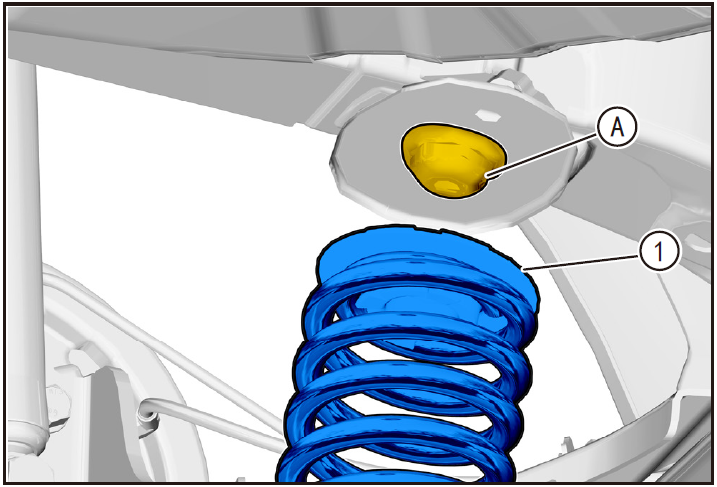

  • 将上橡胶支座①凹槽对准车身上的上弹簧座的凸槽（A）安装到位。

注意！

  • 注意弹簧安装时方向与拆卸时方向相同。

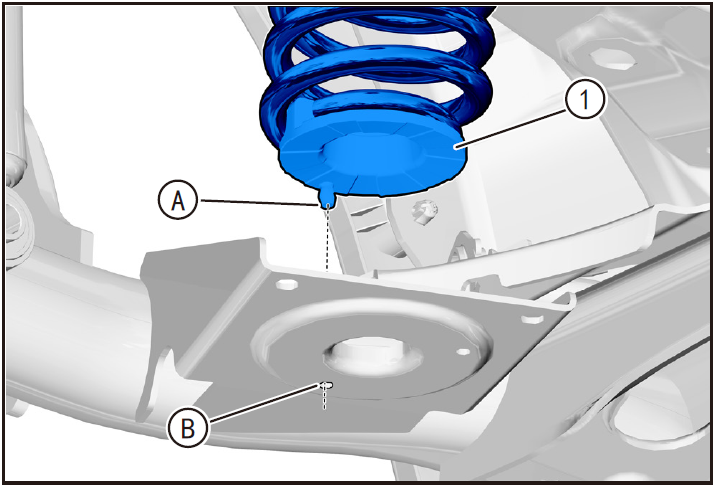

image-20220527134750537

  • 将下橡胶支座①的凸舌（A）安装到下弹簧座的凹槽（B）中。

注意！

  • 确保下弹簧座的凸舌正确安装到下弹簧座中。

image-20220527134831412

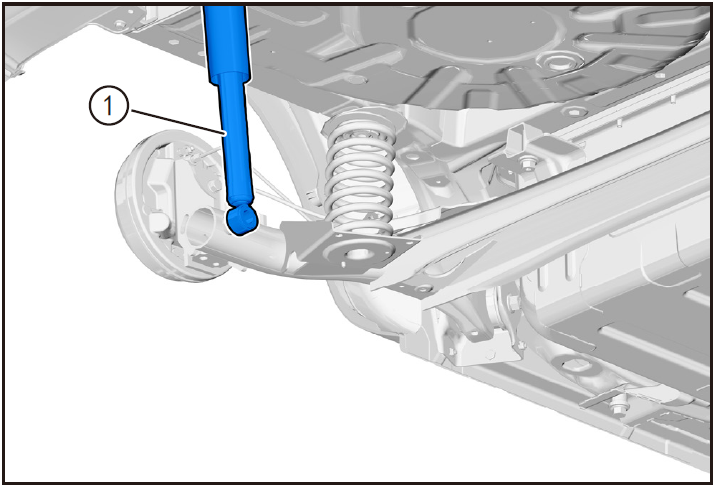

  • 将高位运输顶放置在弹簧座下方，一边调整后减震器①，一边缓慢举升高位运输顶，直至后桥与后减震器①螺栓安装孔对齐。

image-20220527134854608

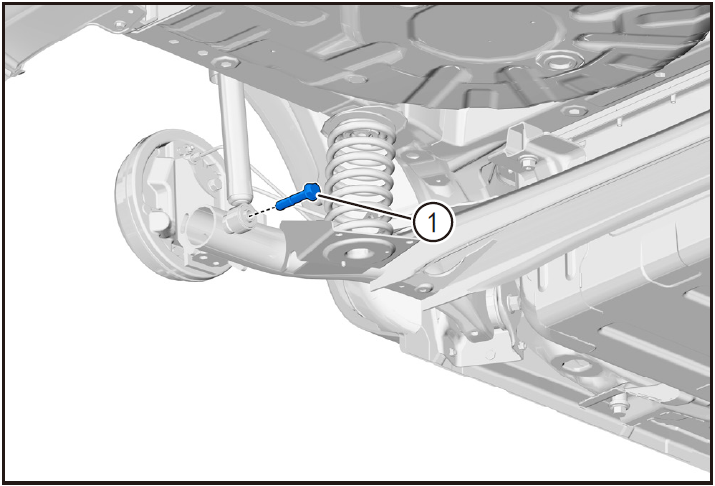

  • 拧入减震器固定螺栓①，并使用 18mm 套筒拧紧后减震器与后桥的连接螺栓，拧紧力矩为62N·m。（左右各一个）
车轮安装

image-20220527114428603

  • 安装后车轮。（参照“车轮”章节中的“车轮的拆卸与安装”）

7- 试车

  • 路试，检查确认车辆运行正常，无异响。

后悬架

后悬架的拆卸与安装

1- 部件位置

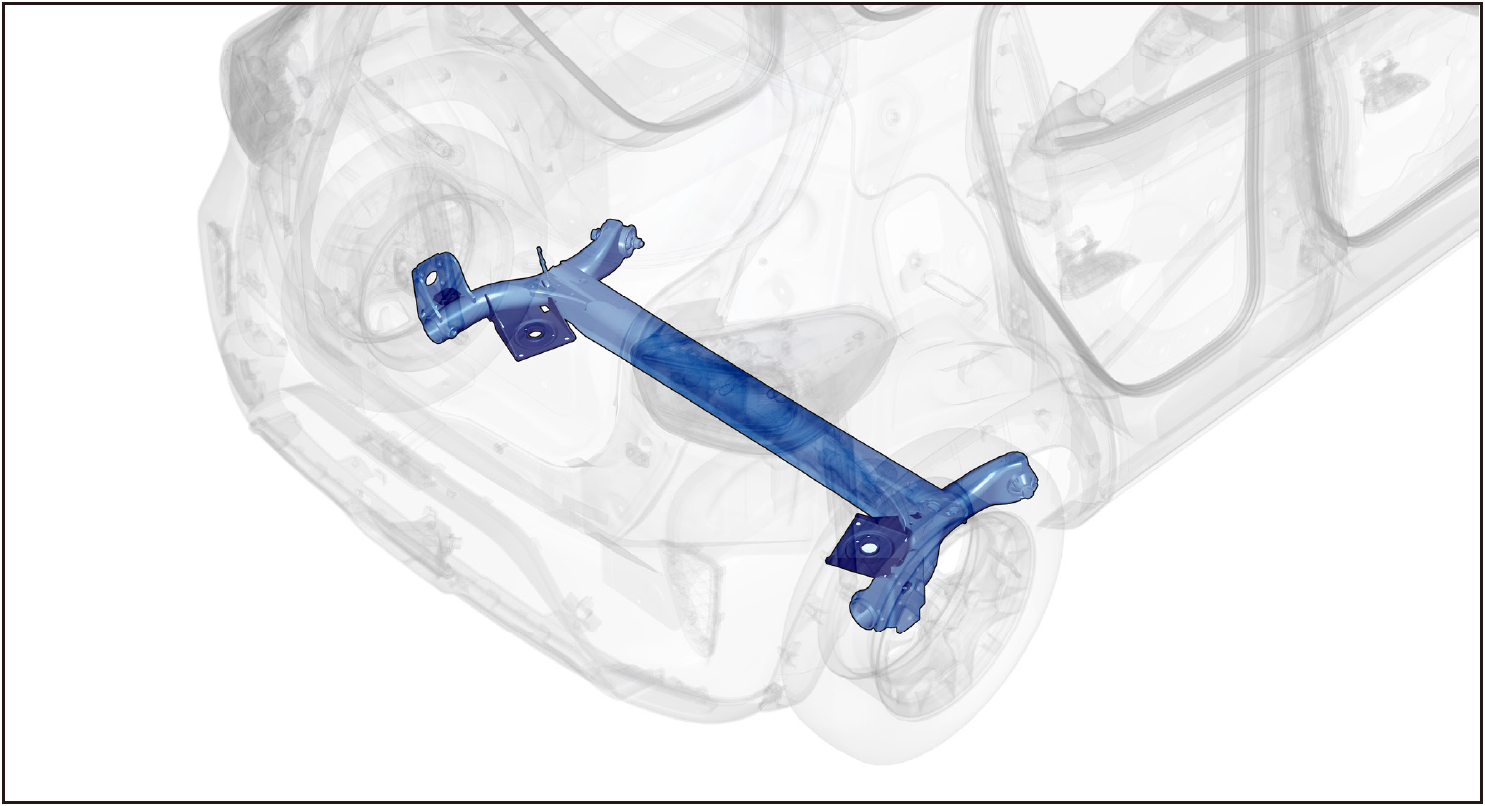

image-20220527135417799

后悬架安装位于车辆底部，后车轮内侧

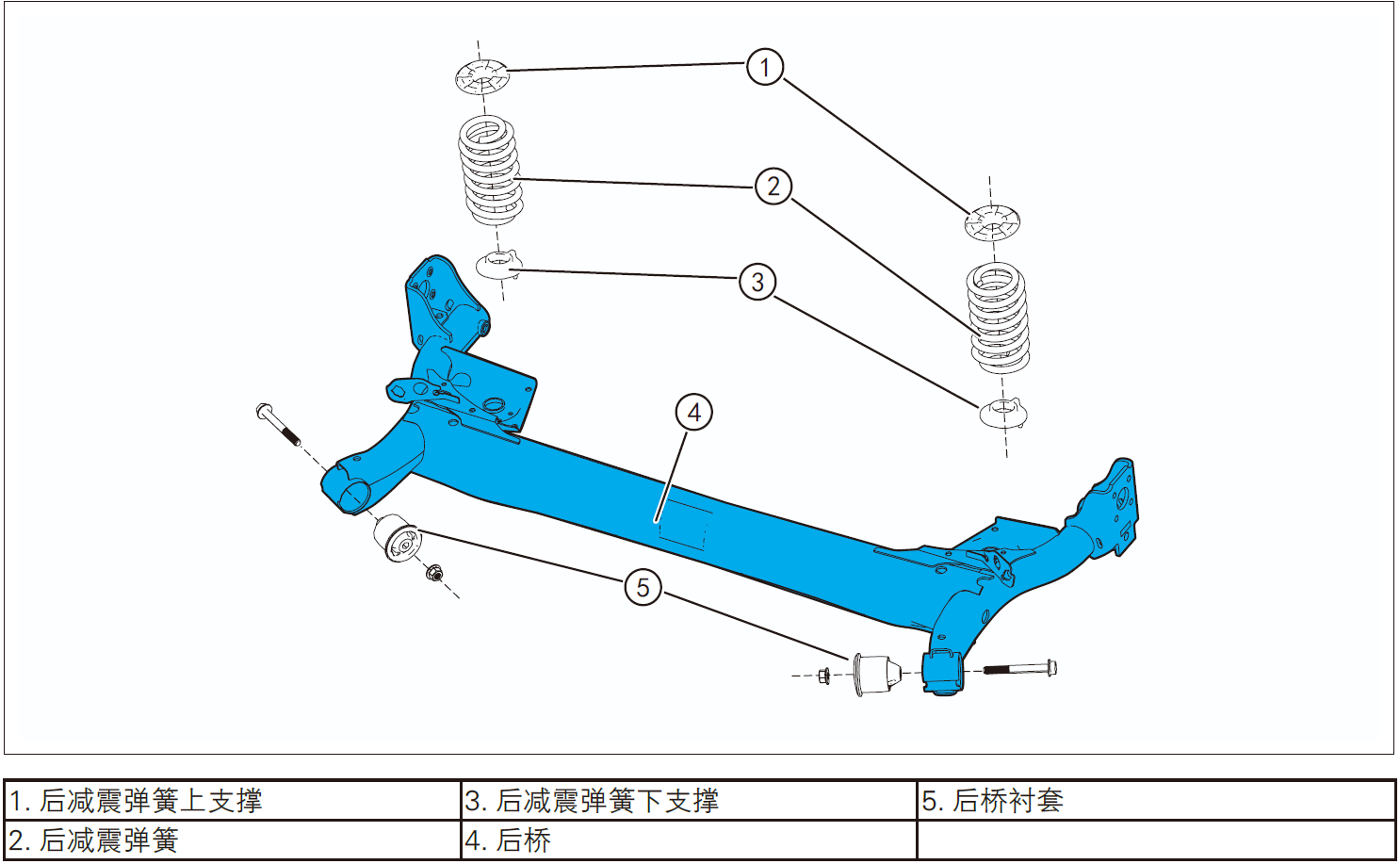

2- 部件结构图

image-20220527135445987

3- 保护

在下列位置放置保护垫：

image-20220527110619133

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握后桥与后悬架维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。

4- 推荐工具

image-20220527135627639

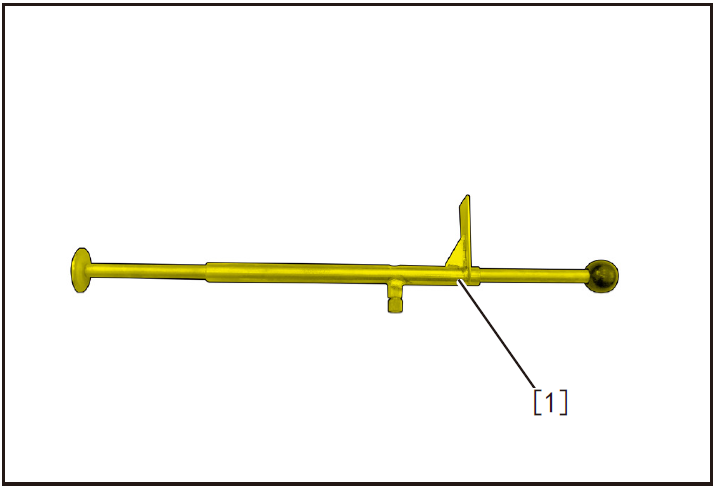

  • 制动踏板抑制器（BBG0903）[1]。

5- 拆卸

拆卸车轮

注意！

  • 拆卸悬架弹簧须由两人协作完成，否则可能会造成零件损伤。

image-20220527112347691

  • 拆卸后车轮①。（参照“车轮”章节中的“车轮的拆卸与安装”）

提示

  • 使用相同方法拆卸另一侧车轮。
拆卸制动鼓总成

image-20220527135845499

  • 拆卸制动鼓总成①。（参照“制动系统”章节中的“制动鼓总成的拆卸与安装”）。

提示

  • 使用相同方法拆卸另一侧制动鼓总成。
拆卸制动蹄片

image-20220527135929763

  • 拆卸制动蹄片①。（参照“驻车制动系统”章节中的“驻车制动蹄片拆卸与安装”）。

提示

  • 使用相同方法拆卸另一侧制动蹄片。
制动管拆卸

image-20220527140012051

  • 两人协助，拧松后轮两侧分泵排气孔螺栓，使用干净布片包裹，同时，踩紧制动踏板，并用制动踏板抑制器制动踏板抑制器（BBG0903）[1]对其止动。

image-20220527140034696

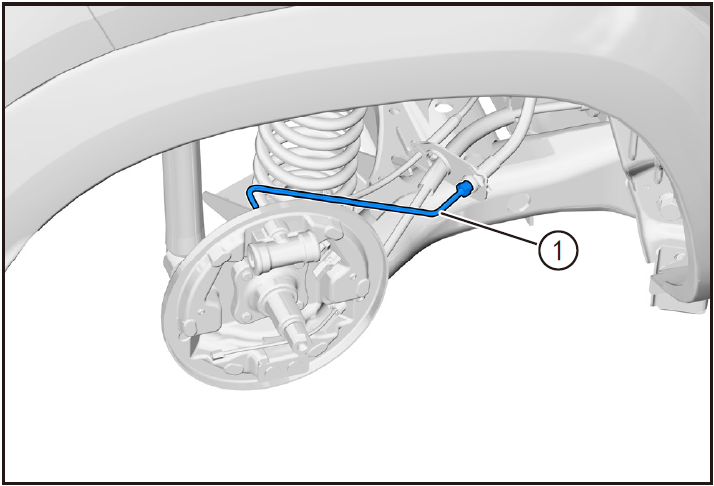

  • 拆卸后桥 - 后轮制动管。（参照“制动系统”章节中的“制动管，后桥- 后轮的拆卸与安装”）

注意！

  • 使用相同的方法拆卸另一侧制动管。
  • 拆卸后，使用干净布片缠绕裸露在空气中的制动油管接头，避免污染油液，造成油管堵塞。
  • 切勿将制动液溅到油漆表面，若已经溅到油漆表面上，请立即用清水洗净。

image-20220527140118395

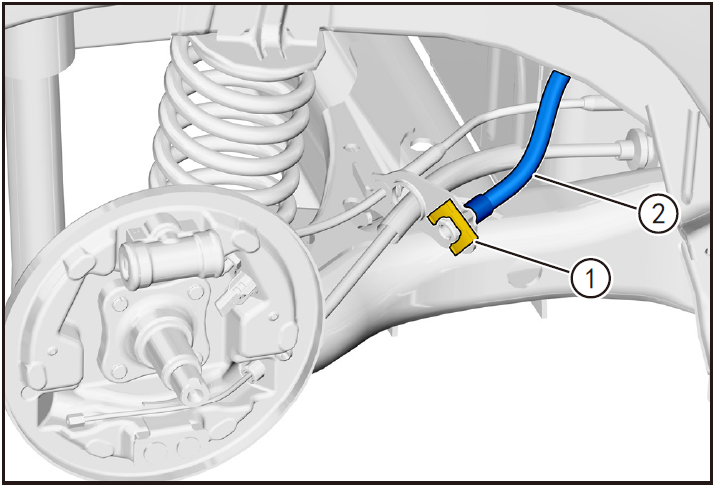

  • 使用一字起辅助拆卸后制动油管固定卡①，并取下固定卡①。
  • 将制动油管②移至不干涉的位置。
拆卸后轮速传感器

image-20220527140152479

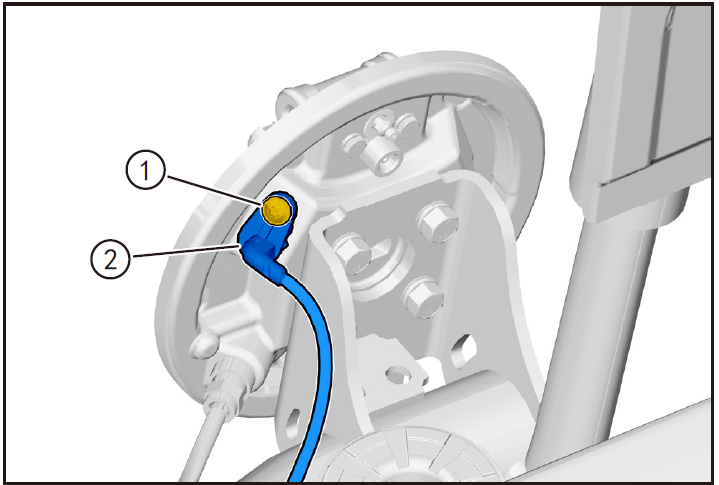

  • 使用 T30 批头拆卸轮速传感器固定螺栓①，将后轮速传感器②从制动底板中取出。

提示

  • 使用相同方法拆卸另一侧后轮速传感器。

image-20220527140226783

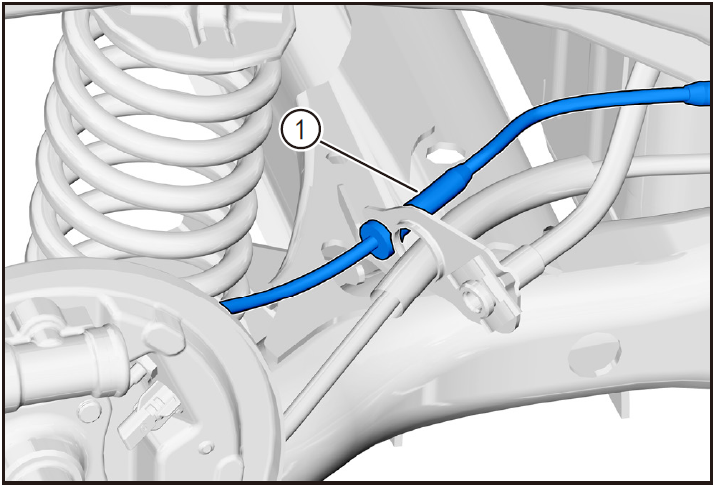

  • 将后轮速传感器①从后桥固定支架中脱出，并移至不干涉位置。
脱开驻车制动拉索

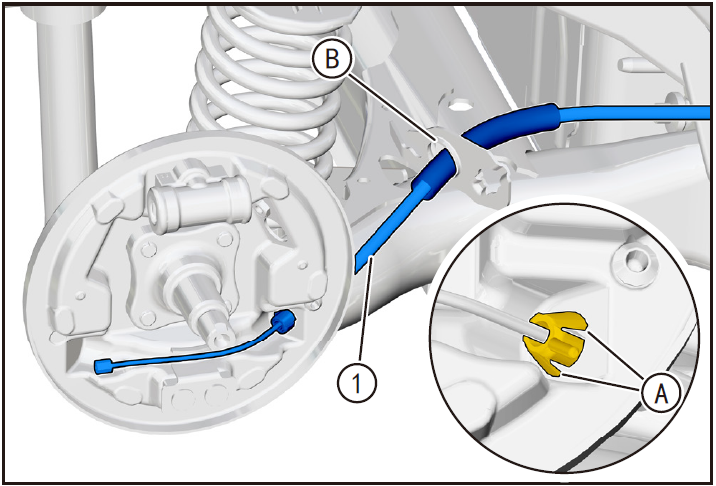

image-20220527140259631

  • 使用尖嘴钳辅助夹住后轮驻车制动拉索锁止卡扣（A），将后轮驻车制动拉索①从制动底板中脱出。
  • 将后轮驻车制动拉锁从软轴限位孔（B）中脱出。

提示

  • 使用相同方法脱开另一侧驻车制动拉索。
拆卸后制动分泵

image-20220527140344411

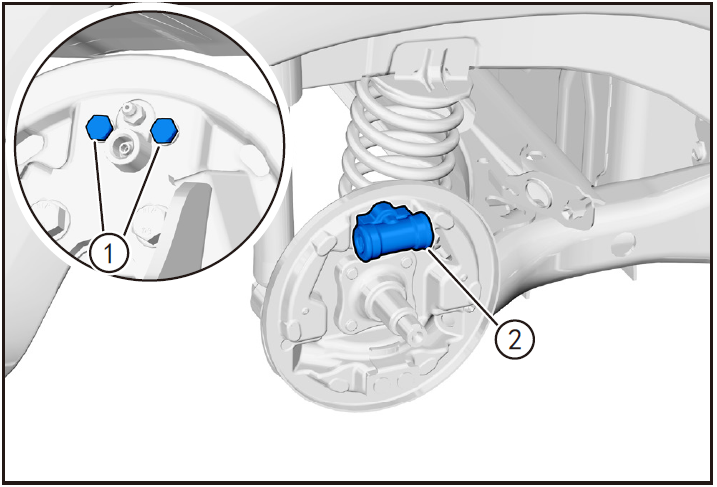

  • 使用10mm套筒拆卸后制动分泵固定螺栓①，并取下后制动分泵②

提示

  • 使用相同方法拆卸另一侧后制动分泵。
拆卸后轮毂

image-20220527140444788

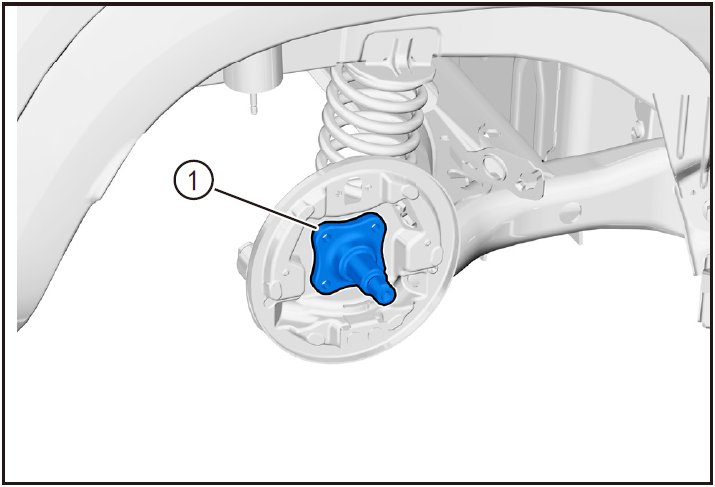

  • 拆卸后轮毂①。（参照本章节中的“后轮毂拆卸与安装”）

提示

  • 使用相同方法拆卸另一侧后轮毂。
拆卸制动底板

image-20220527140525410

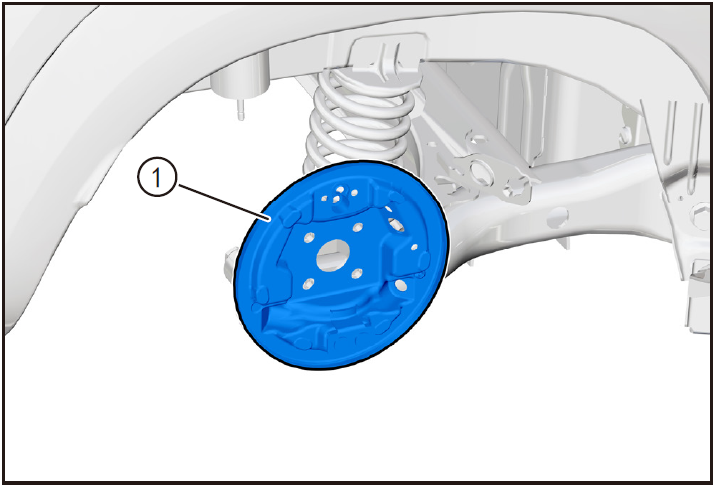

  • 取下制动底板①。

提示

  • 使用相同方法拆卸另一侧制动底板。
拆卸后桥

image-20220527140711795

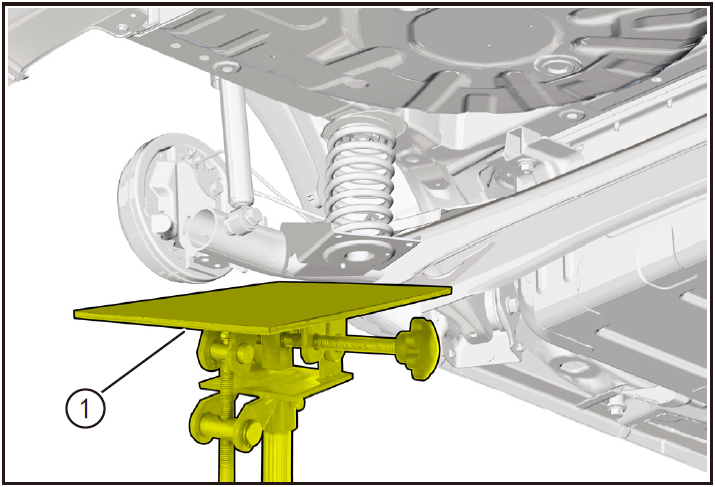

  • 举升车辆至适当高度，将高位运输顶①放置于后螺旋弹簧座下方。
  • 缓慢举升高位运输顶，直至悬架开始压缩。

警告！

  • 避免造成车辆倾覆危险，应缓慢举升，至悬架开始压缩时，检查车辆举升点是否平稳。

image-20220527141133310

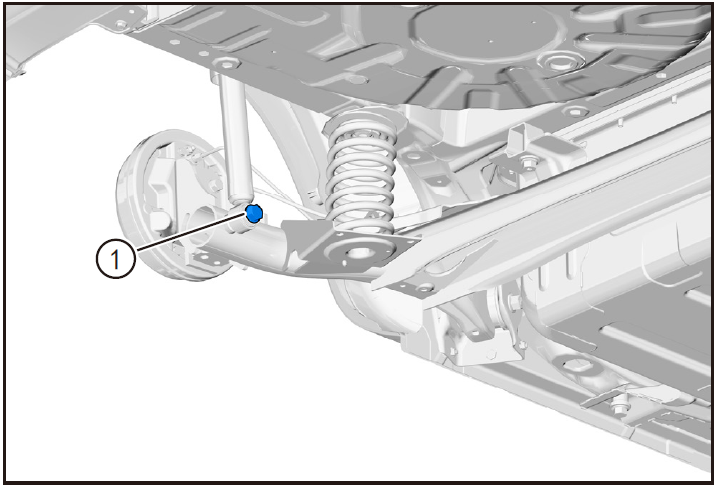

  • 使用 18mm 套筒拆卸后减震器于后桥连接螺栓①，并取出。
  • 缓慢降下高位运输顶。
  • 用相同方法拆卸另一侧后桥连接螺栓。

注意！

  • 注意弹簧拆卸时方向。

image-20220527141241075

image-20220527141250215

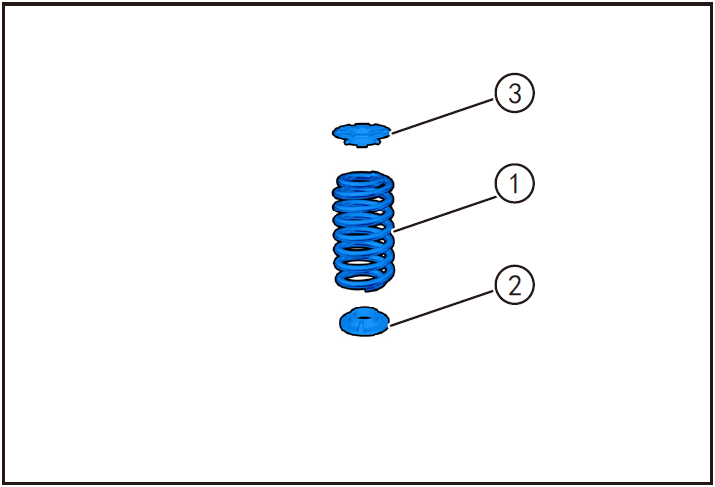

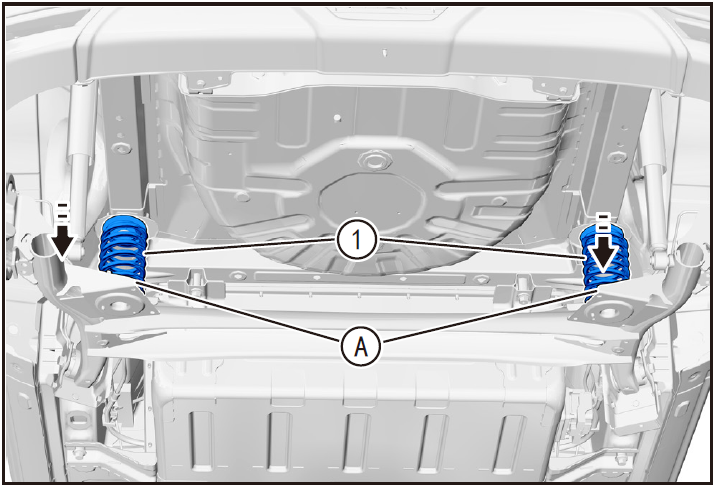

  • 两人协助，将后悬架后部（A）两侧向下压，取下后减震器弹簧①、弹簧下橡胶支座②及弹簧下橡胶支座③。

image-20220527141312735

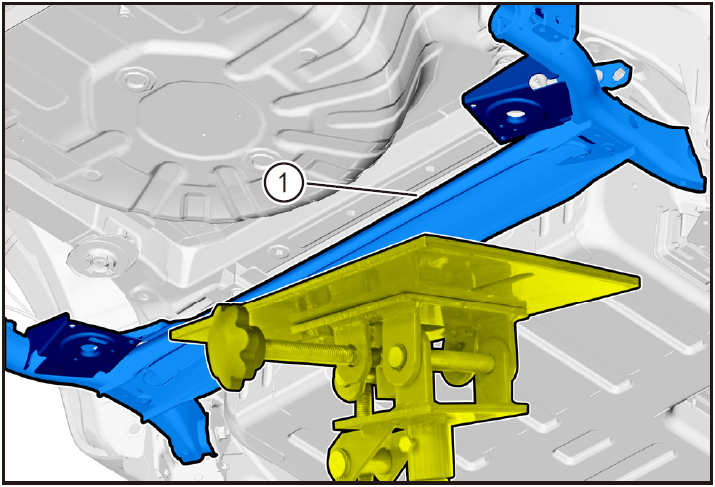

  • 将高位运输顶置①于后桥总成②下方，确保放置平稳。

image-20220527141340703

image-20220527141351751

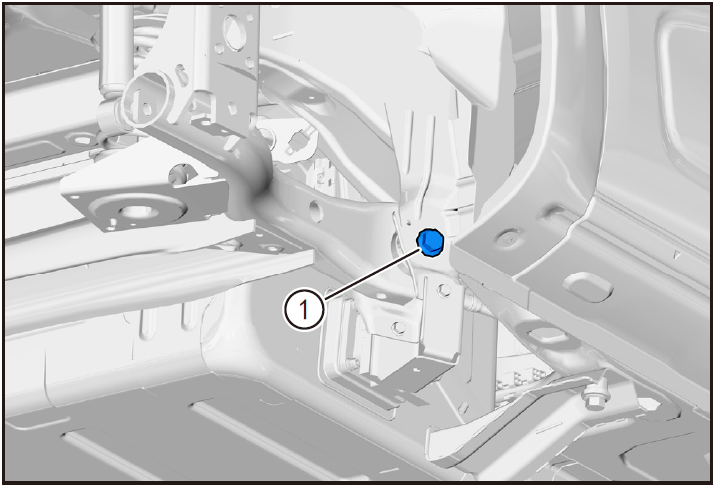

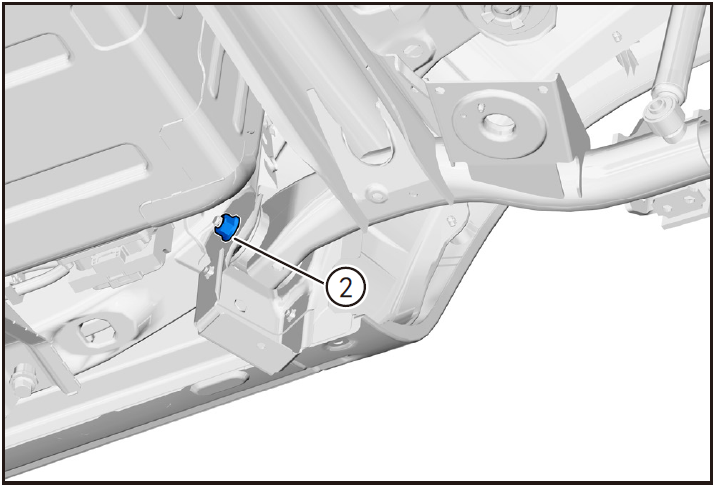

  • 使用18mm扳手止动后桥与车身连接螺栓①，使用18mm 套筒拆卸后桥与车身连接螺母②，取下螺栓①（M12×100）。
  • 用同样的方法拆卸另一侧连接螺栓。

提示

  • 取出连接螺栓时，调整后桥，便于取下连接螺栓。

image-20220527141539443

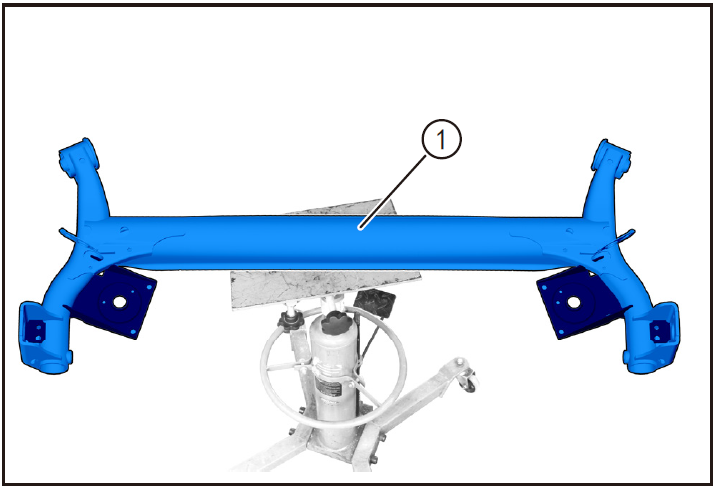

  • 两人协助，使用一字起辅助将后悬架衬套从车身上脱开，一人扶稳后桥，另一人缓慢降下高位举升顶，抬下后桥①。

6- 检查

image-20220527141717292

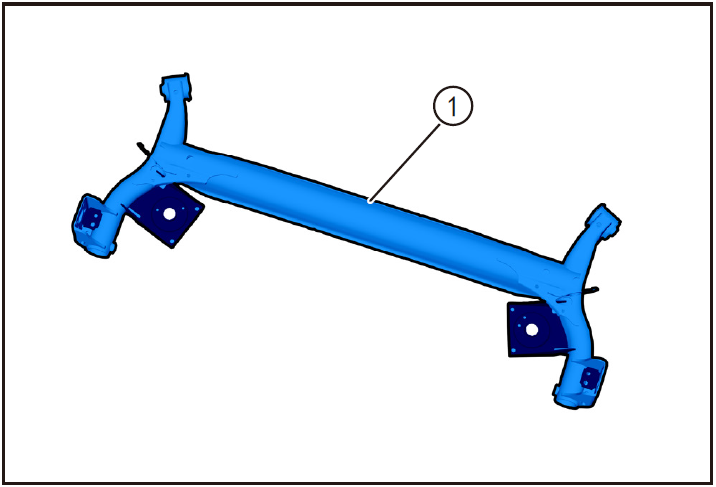

  • 检查后桥①有无变形，破损，如有则需更换新的后桥。

7- 安装

安装后桥

image-20220527141756604

image-20220527141830240

image-20220527141841727

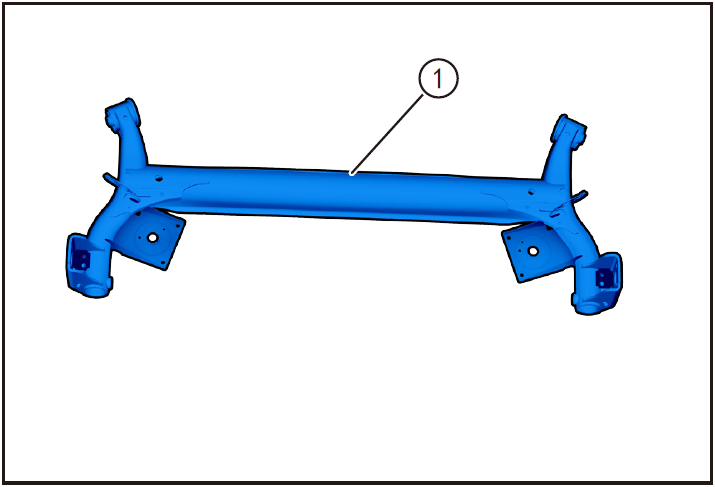

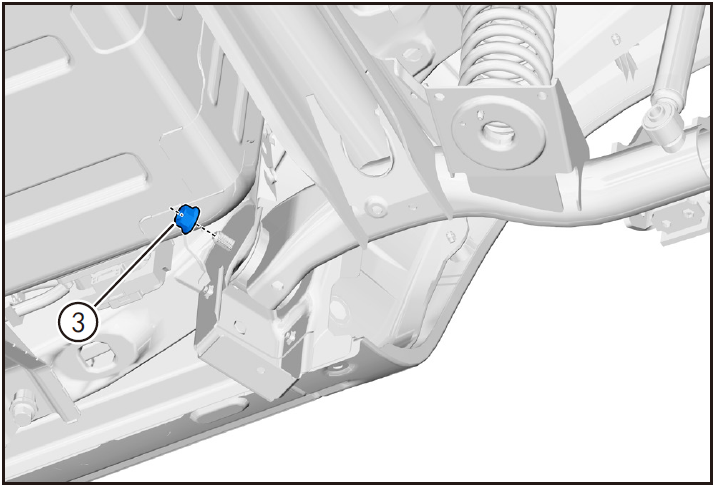

  • 两人协助，将后悬架总成抬放到高位运输顶上，将高位运输顶支撑在后悬架①中部，缓慢举升高位运输顶，使后悬架总成置于安装面上。

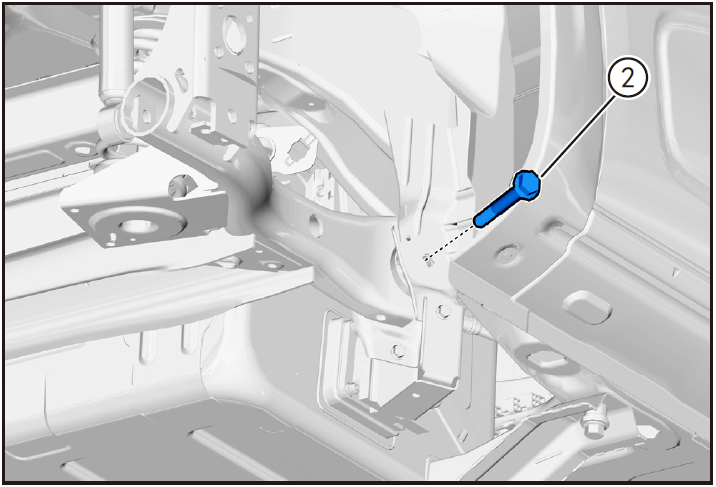

  • 带入固定螺栓②，安装固定螺母③，使用18mm 扳手止动螺栓，用18mm 套筒拧紧螺母，拧紧力矩为105N·m。
  • 用相同的方法安装另一边固定螺栓。

提示

  • 注意螺栓安装时的方向应与拆卸时方向一致。
  • 待左右两侧固定螺栓安装到位后，再拧紧螺栓。

image-20220527142003695

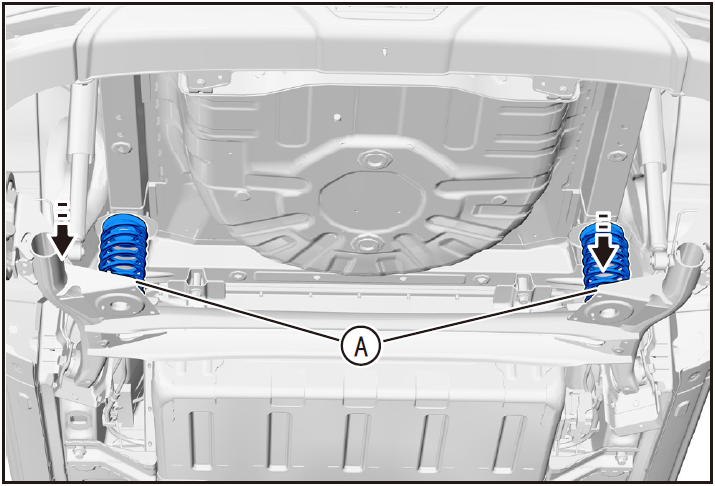

  • 在助手的协助下，两人同时向下按压后悬架后部（A）两侧。

image-20220527142029583

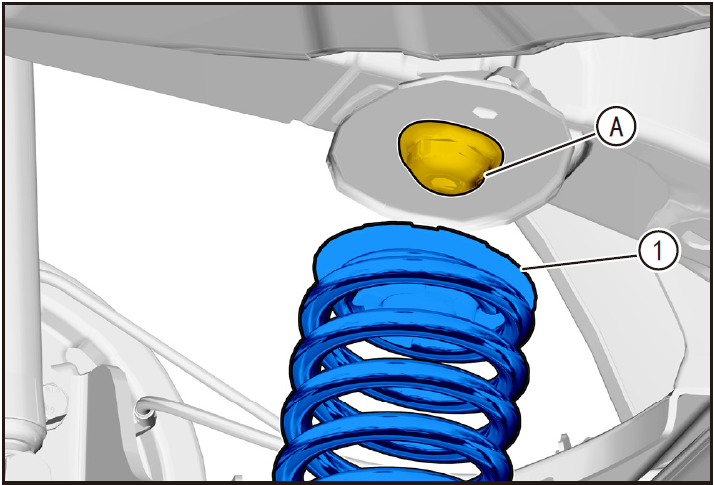

  • 将上橡胶支座①凹槽对准车身上的上弹簧座的凸槽（A）安装到位。

注意！

  • 注意弹簧安装时方向与拆卸时方向相同。

image-20220527142121643

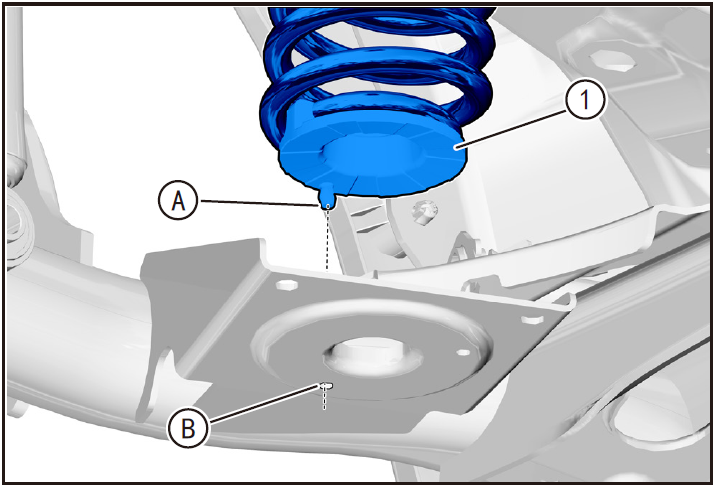

  • 将下橡胶支座①的凸舌（A）安装到下弹簧座的凹槽（B）中。

注意！

  • 确保下弹簧座的凸舌正确安装到下弹簧座中。

image-20220527142149135

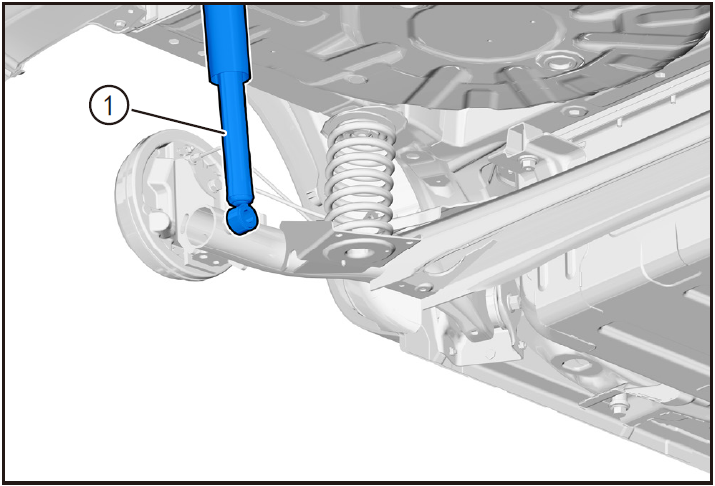

  • 将高位运输顶放置在弹簧座下方，一边调整后减震器①，一边缓慢举升高位运输顶，直至1 后桥与后减震器①螺栓安装孔对齐。

image-20220527142323487

  • 拧入减震器固定螺栓①，并使用 18mm 套筒拧紧后减震器与后桥的连接螺栓，拧紧力矩为62N·m。（左右各一个）
  • 降下高位运输顶。

提示

  • 使用相同方法安装另一侧连接螺栓。
安装制动底板

image-20220527142644335

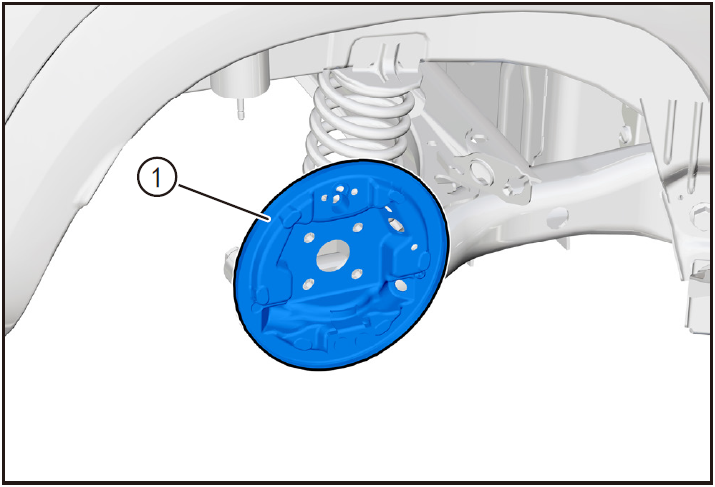

  • 安装制动底板①。

提示

  • 使用相同方法安装另一侧制动底板。
安装后轮毂

image-20220527142726055

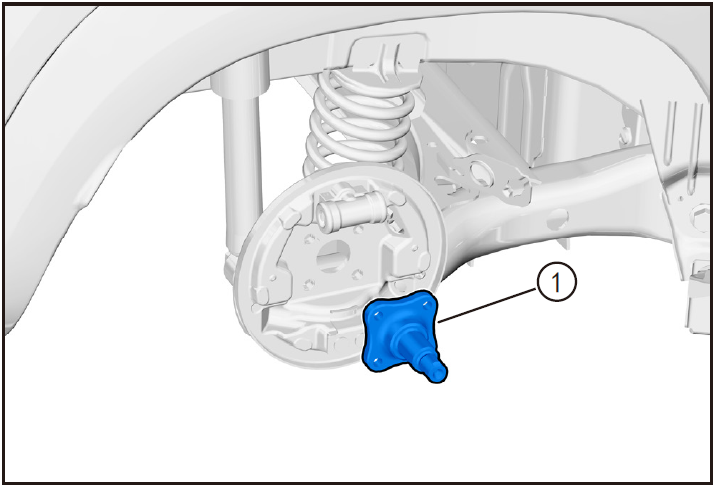

  • 安装后轮毂①。（参照本章节中的“后轮毂拆卸与安装”）

提示

  • 使用相同方法安装另一侧后轮毂。
安装后制动分泵

image-20220527142810504

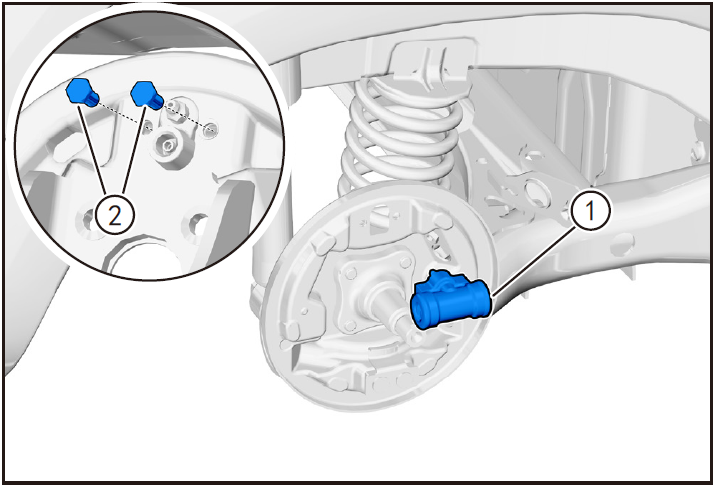

  • 将后制动分泵①对准制动底板安装孔安装到位，带入固定螺栓②，并使用10mm 套筒拧紧。

提示

  • 使用相同方法安装另一侧后制动分泵。
安装后轮速传感器

image-20220527144245426

  • 将后轮速传感器线束①移至安装位置并卡入后桥固定支架中置。

提示

  • 使用相同方法安装另一侧后轮速传感器。

image-20220527144318011

  • 将后轮速传感器感应插头擦拭干净。

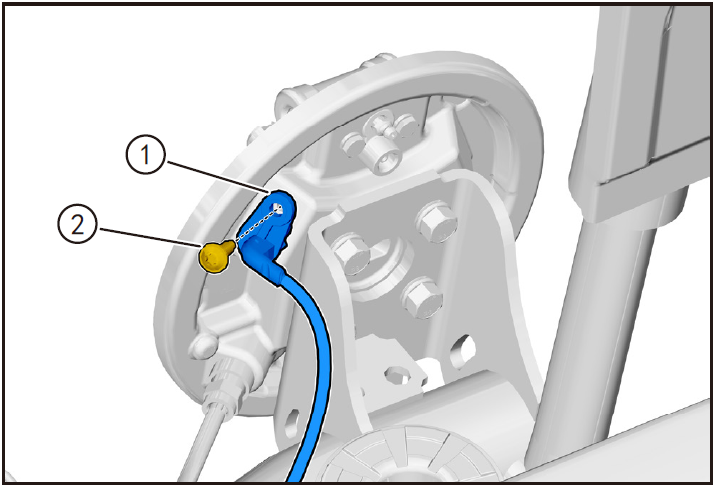

  • 将后轮速传感器①穿过制动底板安装到位。
  • 安装后轮速传感器固定螺栓②，并使用 T30批头拧紧，拧紧力矩为 8N·m。

注意！

  • 安装车轮后轮速传感器线束后，检查是否与其它部件扭结或干涉。
安装制动管

image-20220527144427132

  • 将制动油管①穿过后桥固定支架限位孔，安装制动油管固定卡②，确保固定卡卡入制动油管接头凹槽内。
  • 安装完成后，检查确保固定卡②锁止可靠。

注意！

  • 安装制动软管后，检查是否与其它部件扭结或干涉。

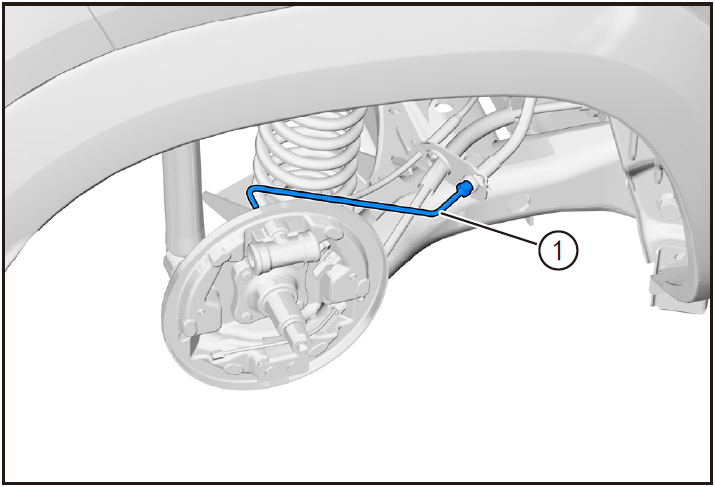

image-20220527144512954

  • 安装后桥 - 后轮制动管。（参照“制动系统”章节中的“制动管，后桥- 后轮的拆卸与安装”）

注意！

  • 切勿将制动液溅到油漆表面，若已经溅到油漆表面上，请立即用清水洗净。

提示

  • 使用相同方法安装另一侧制动油管。

image-20220527144840610

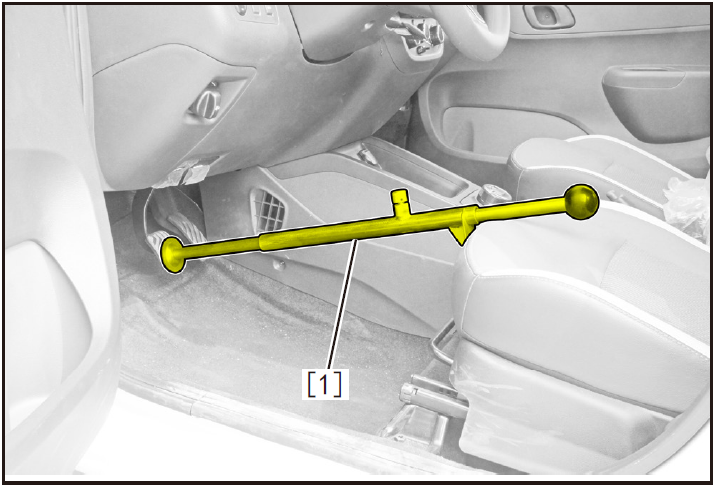

  • 拆卸制动踏板抑制器（BBG0903）[1]，释放制动踏板。
安装制动蹄片

image-20220527144907610

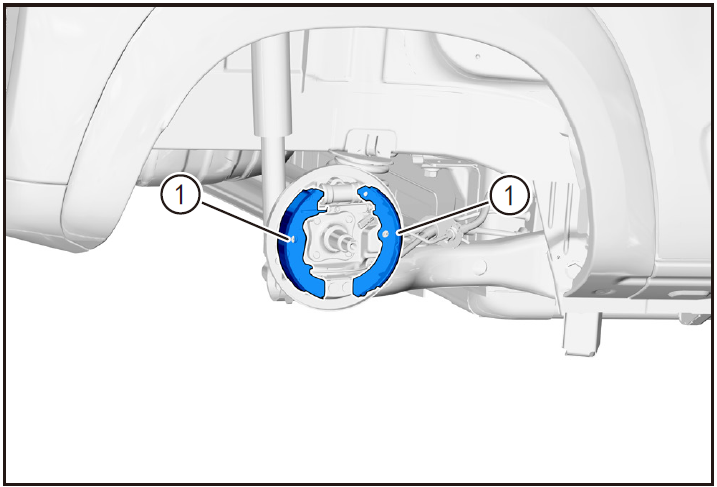

  • 安装制动蹄片①。（参照“驻车制动系统”章节中的“驻车制动蹄片拆卸与安装”）。

注意！

  • 安装制动蹄片时，检查、清洁制动蹄片与制动鼓。
  • 安装完成后，调整驻车制动蹄片。

提示

  • 使用相同方法安装另一侧制动蹄片。
安装制动鼓总成

image-20220527145021050

  • 安装制动鼓总成①。（参照“制动系统”章节中的“制动鼓总成的拆卸与安装”）。

提示

  • 使用相同方法安装另一侧制动鼓总成。
安装车轮

image-20220527112047515

  • 安装后车轮①。（参照“车轮”章节中的“车轮的拆卸与安装”）

提示

  • 使用相同方法安装另一侧后车轮。

8- 制动液加注、试车

  • 加注制动液，对制动系统进行排气。（参照“制动系统”章节中的“制动液的更换”）
  • 安装完成后必须连续踩制动踏板，确认制动效果可靠。
  • 路试，检查确认车辆运行正常。

注意！

  • 在排气过程中，制动储液罐内必须注满新的制动液。
  • 切勿扭曲制动管路进行安装。

后悬架衬套的拆卸与安装

1- 部件位置

image-20220527150526148

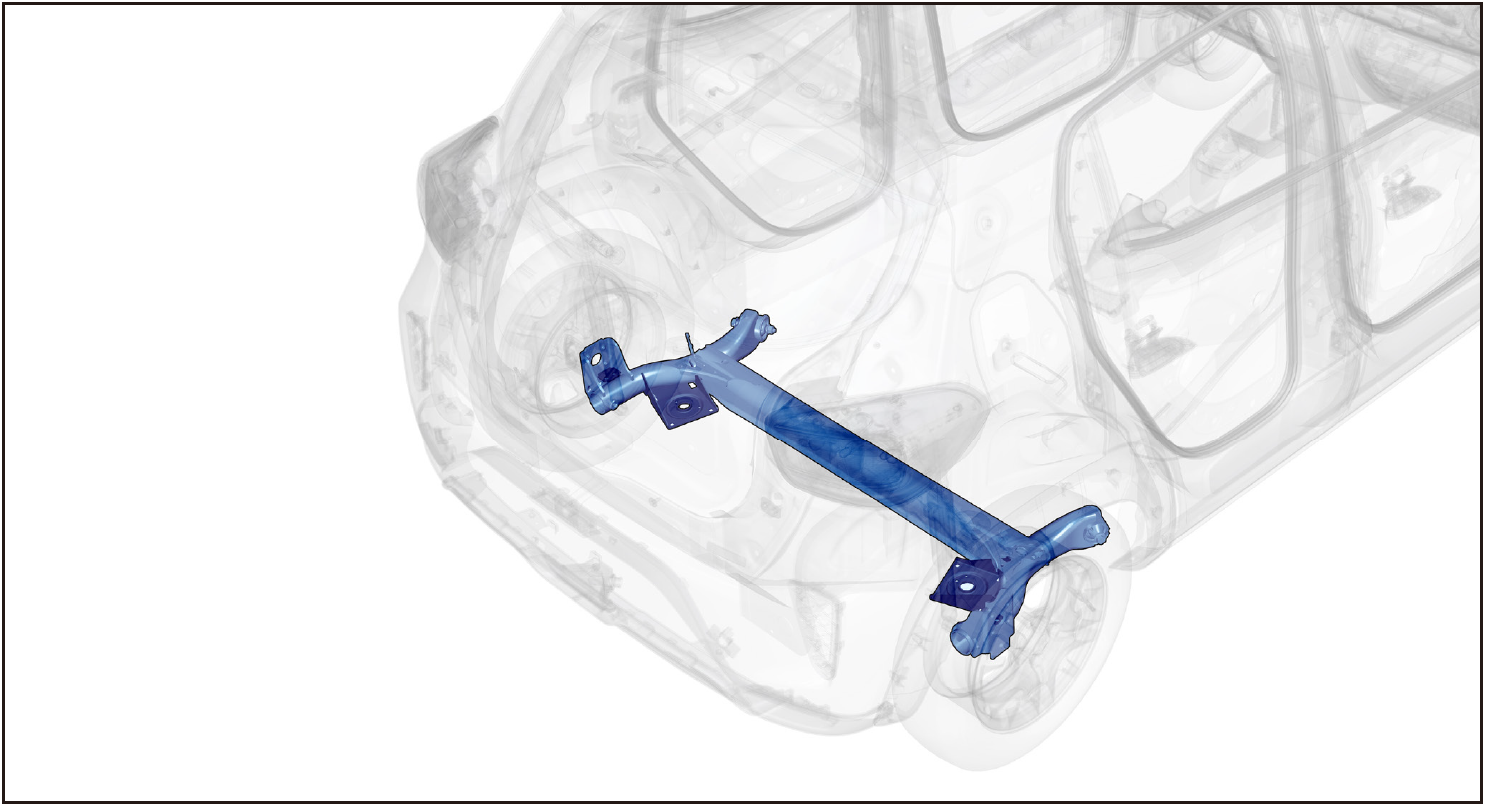

后悬架衬套安装位于后悬架两侧

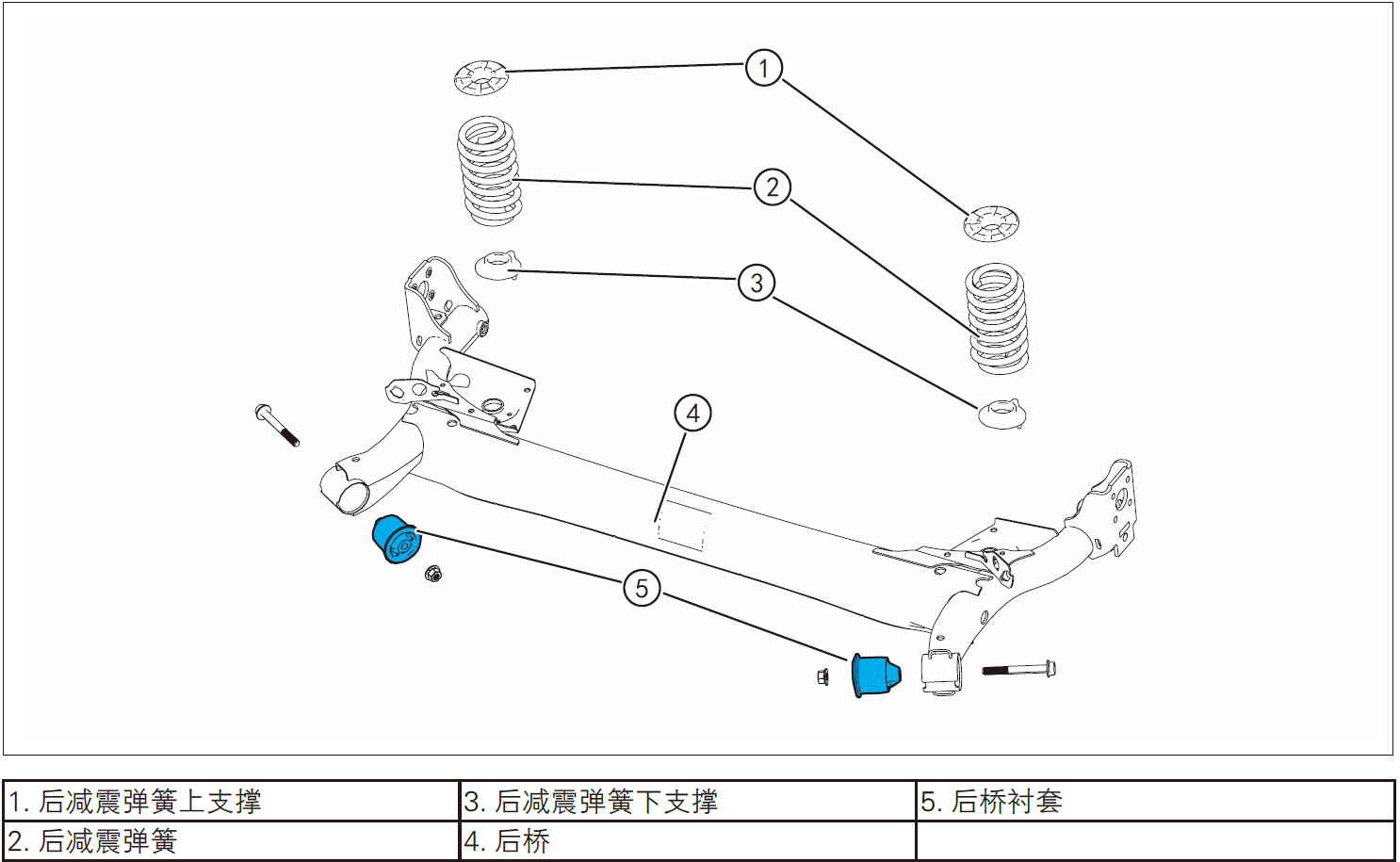

2- 部件结构图

image-20220527150558593

3- 保护

在下列位置放置保护垫：

image-20220527110619133

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握后桥与后悬架维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。

4- 推荐工具

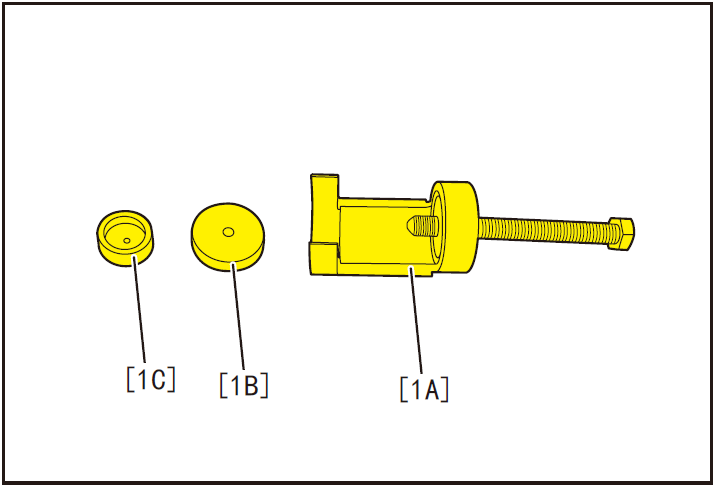

image-20220527150733818

  • 后桥衬套拆卸组件（BBG0495A/B/C）

5- 拆卸

拆卸后悬架

image-20220527152028833

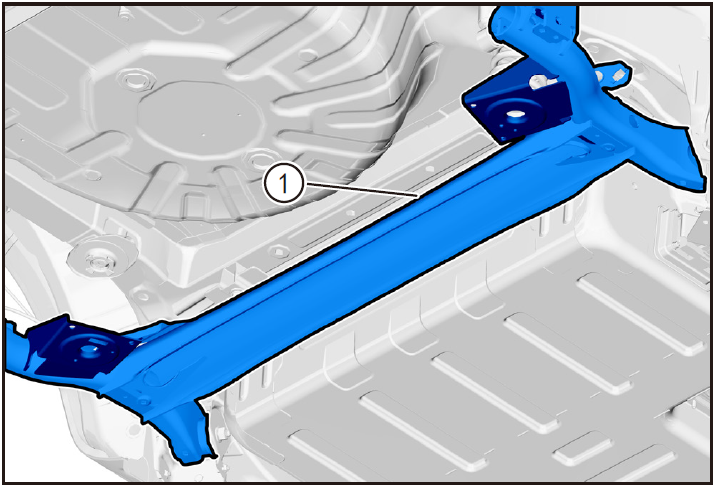

  • 拆卸后悬架①。（参照本章节中的“后悬架拆卸与安装”）
拆卸后悬架衬套

image-20220527152115025

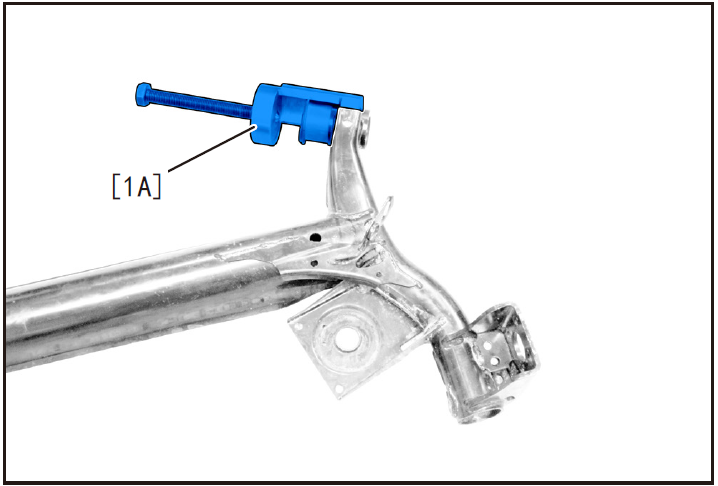

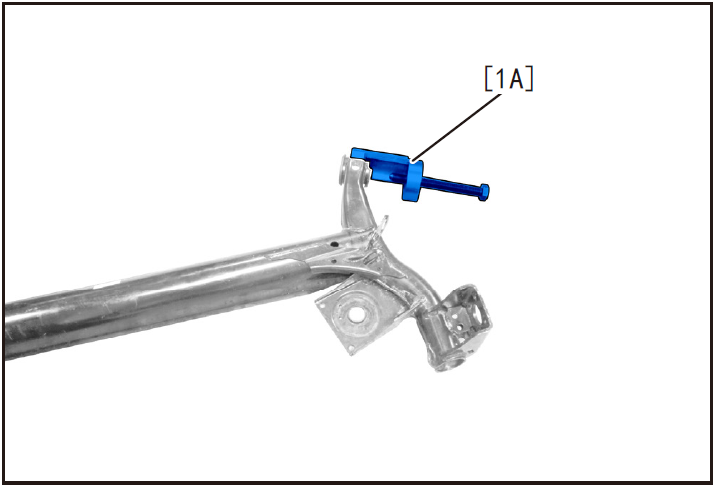

  • 安装后桥衬套拆装工具（BBG0495）[1A]，将后桥衬套拆装工具U 型卡对准后桥进行安装。

image-20220527152135814

image-20220527152225254

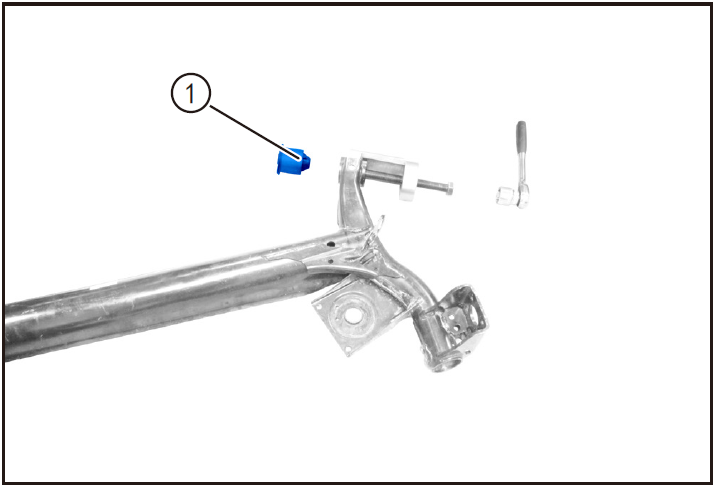

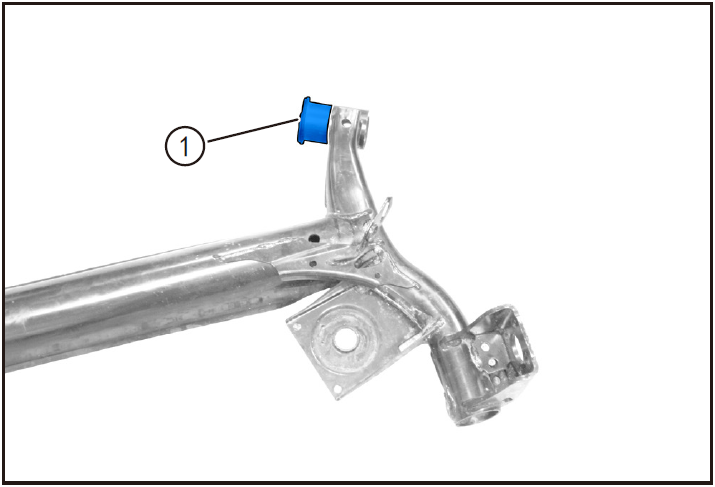

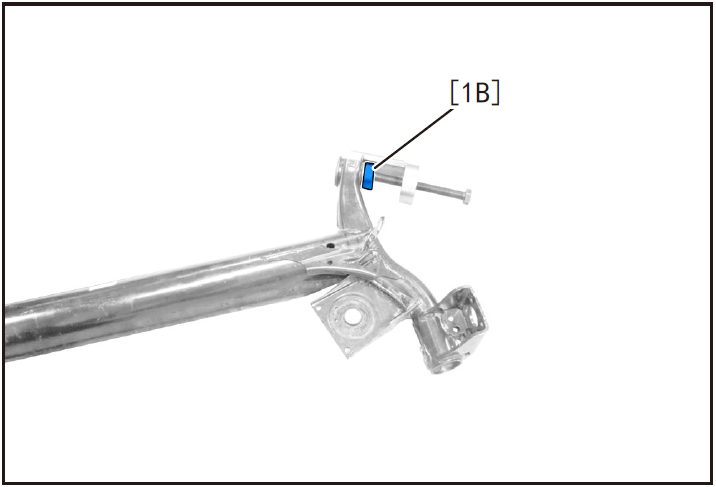

  • 安装后桥衬套拆装工具压头（BBG0495）[1B]，并使用套筒拧紧后桥衬套拆装工具，使后桥衬套①从后桥中脱出。

6- 安装

安装后悬架衬套

image-20220527152302480

  • 将后悬架衬套①对准后桥衬套安装孔安装。

image-20220527152327349

image-20220527152340700

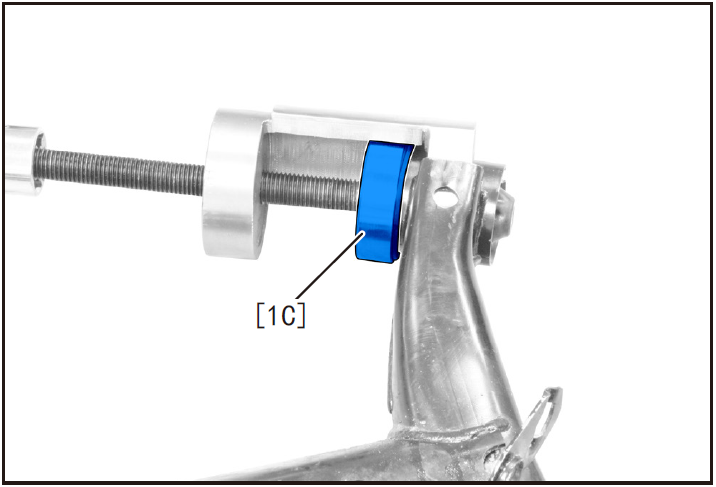

  • 安装后桥衬套拆装工具（BBG0495）[1A]，安装后桥衬套压头（BBG0495）[1C]，并使用套筒拧紧后桥衬套拆装工具，直至后桥衬套裙边和后桥衬套安装孔平齐。
安装后悬架

image-20220527152423933

  • 安装后悬架。（参照本章节中的“后悬架拆卸与安装”）
