辅助约束系统
注意事项
SRS“气囊”的维修注意事项
- 为避免气囊系统（SRS）在气囊应该膨胀的碰撞中失效而增加人身伤亡的危险，所有维修保养应由授权的专营店进行。如果维修保养不当（不正确的拆卸与安装SRS），都可能导致本系统的意外工作而造成人身伤亡事故。
- 在任何情况下都不允许敲击 SRS 系统零部件相关联位置，因为敲击可能会引爆气囊。如果维修操作需要敲击相关位置，应提前关闭点火开关，脱开蓄电池负极电缆并至少等待5min，然后拆卸气囊电控单元和碰撞传感器插接器。
- 旋转开关必须对正在中间位置，因为其旋转是有限度的。拆下转向机后，请勿转动方向盘或转向柱。
- 小心操作气囊模块。一定要使驾驶员正向气囊模块的衬垫面向上放置。
- 气囊展开后，如果前仪表板总成损坏，应更换。
- 更换新的气囊电控单元后，需要连接诊断仪，将气囊电控单元的功能模式从工厂模式更改为正常模式。
准备工作

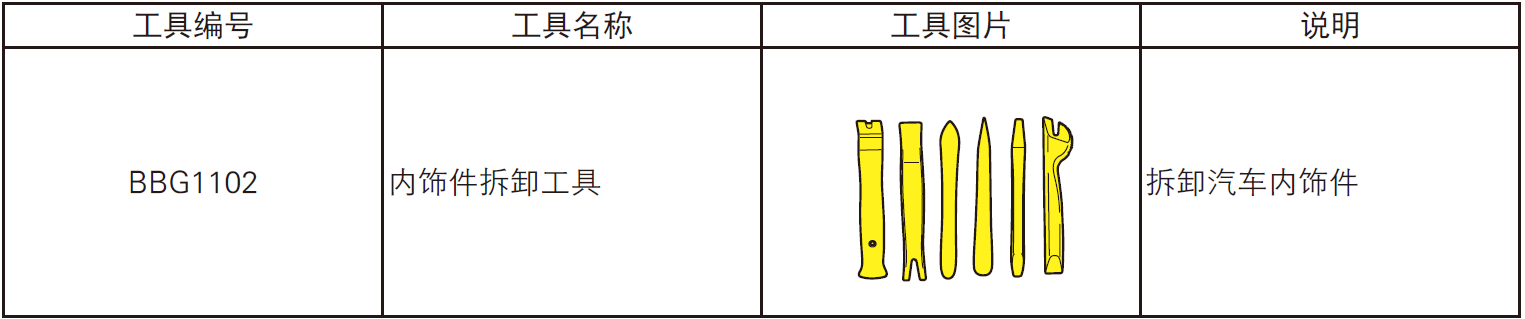

专用工具
维修数据与规格

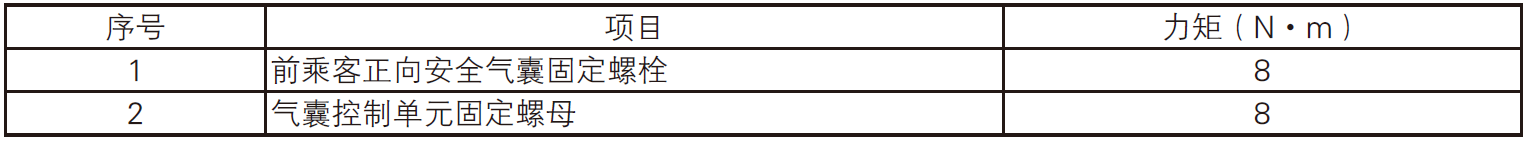

拧紧力矩
系统概述
结构与特征
驾驶员侧安全气囊组件
前排乘客侧气囊组件
9.2-8
故障诊断
诊断与测试
检查与确认
- 确认客户提出的问题，并做出相应的检查。
- 观察是否有明显的机械或电器损坏迹象。
- 在进行下一步检查之前先解决发现的问题。
- 如果从外观上不能确认原因，先确认症状，再依据症状表检查。

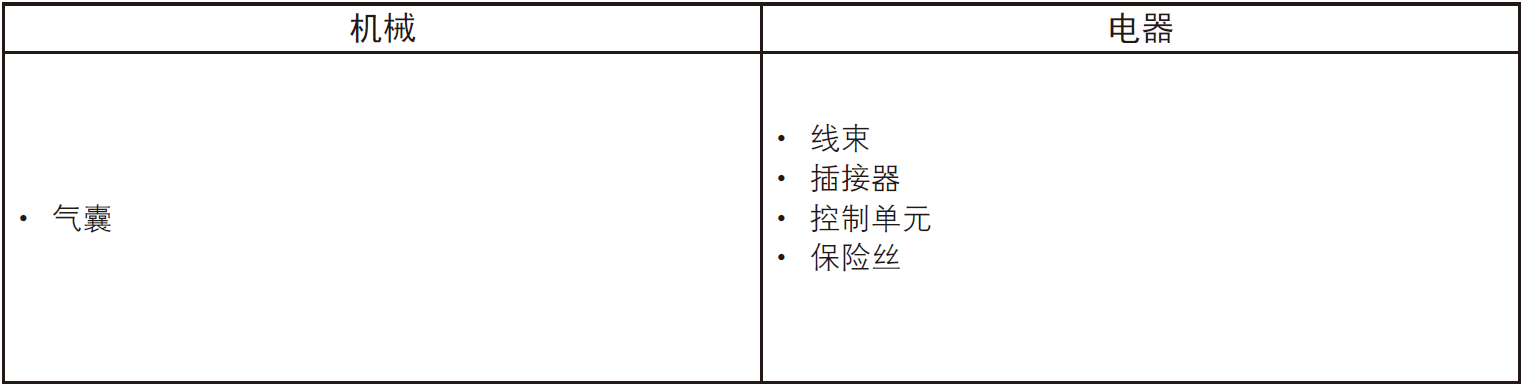

外观检查表

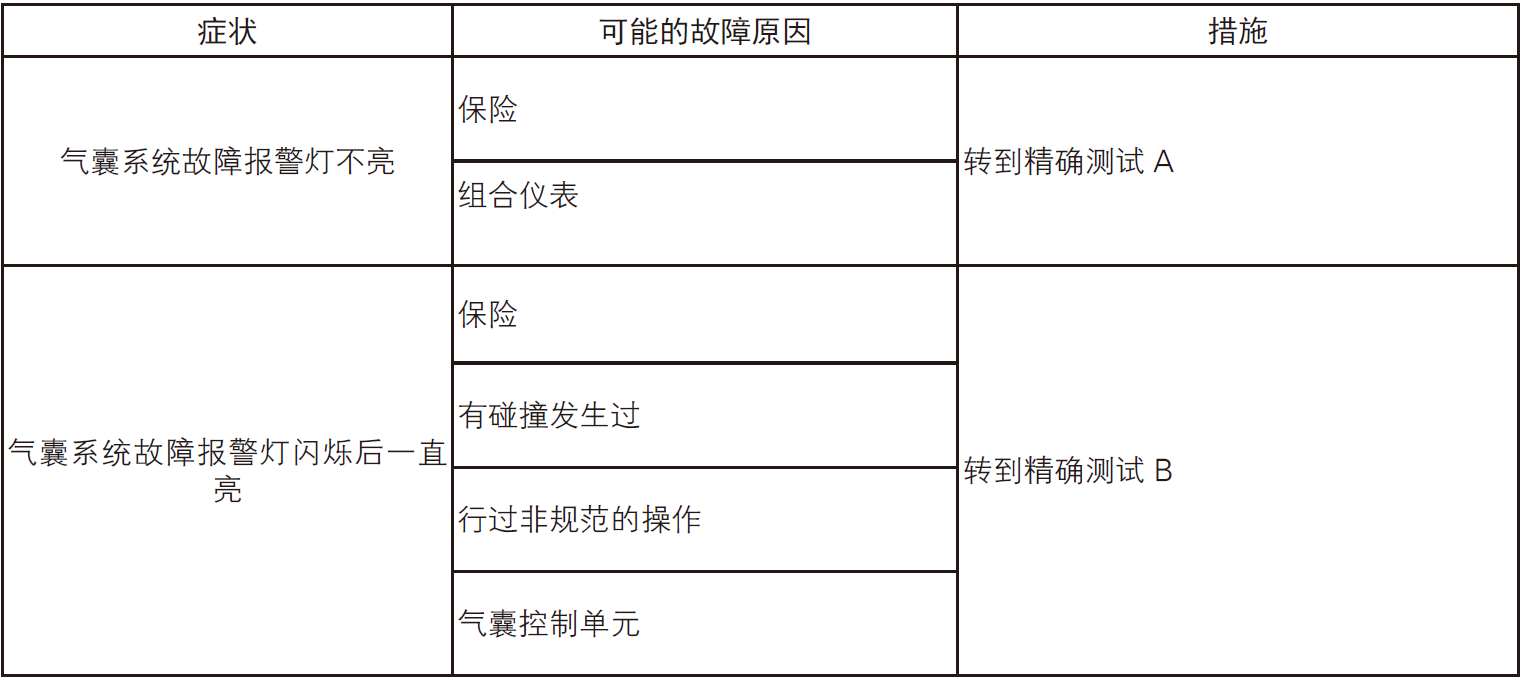

症状表
提示
- 详细诊断步骤可以参见本书配套《诊断手册》。
精确测试

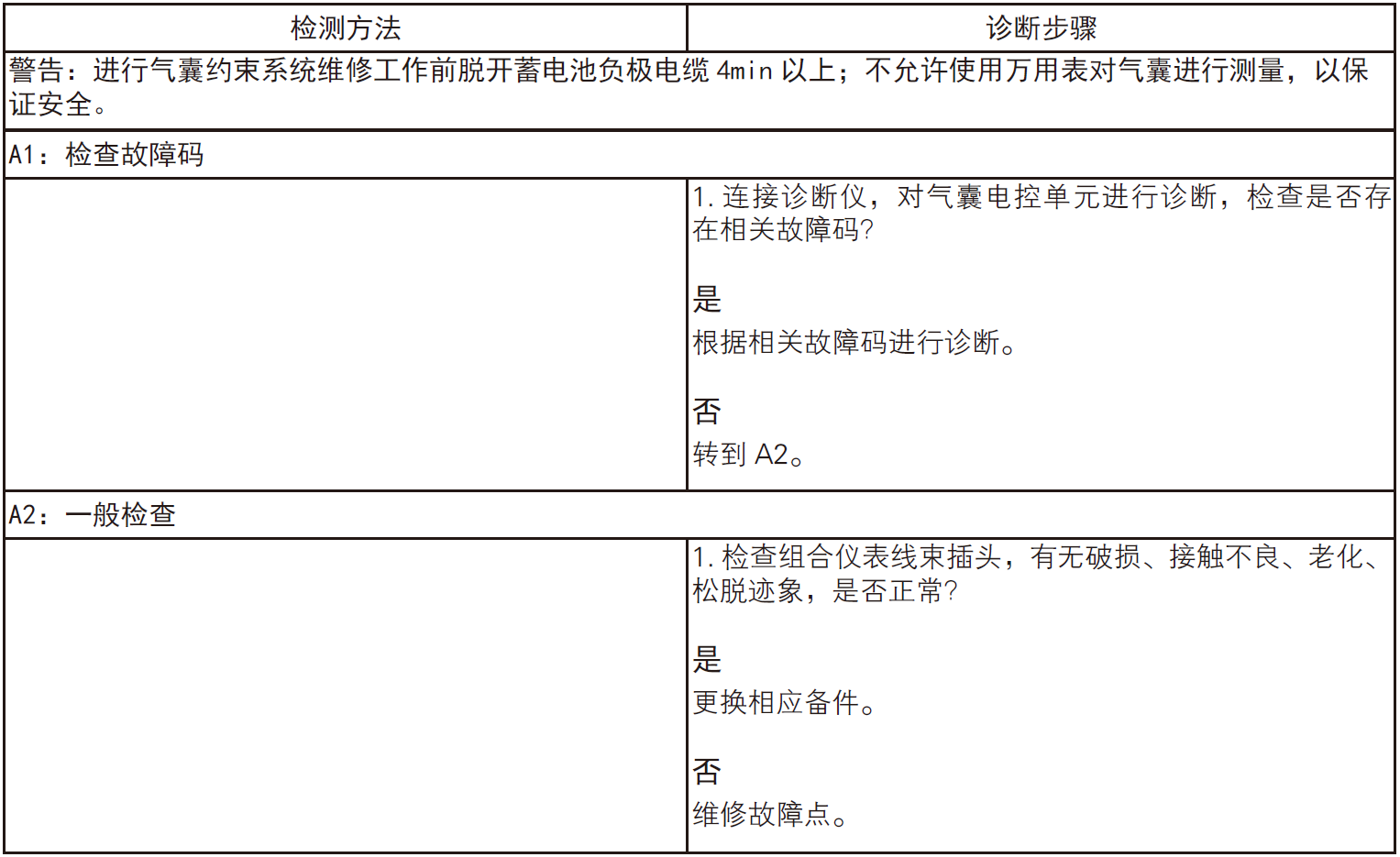

精确测试A：气囊系统故障报警灯不亮

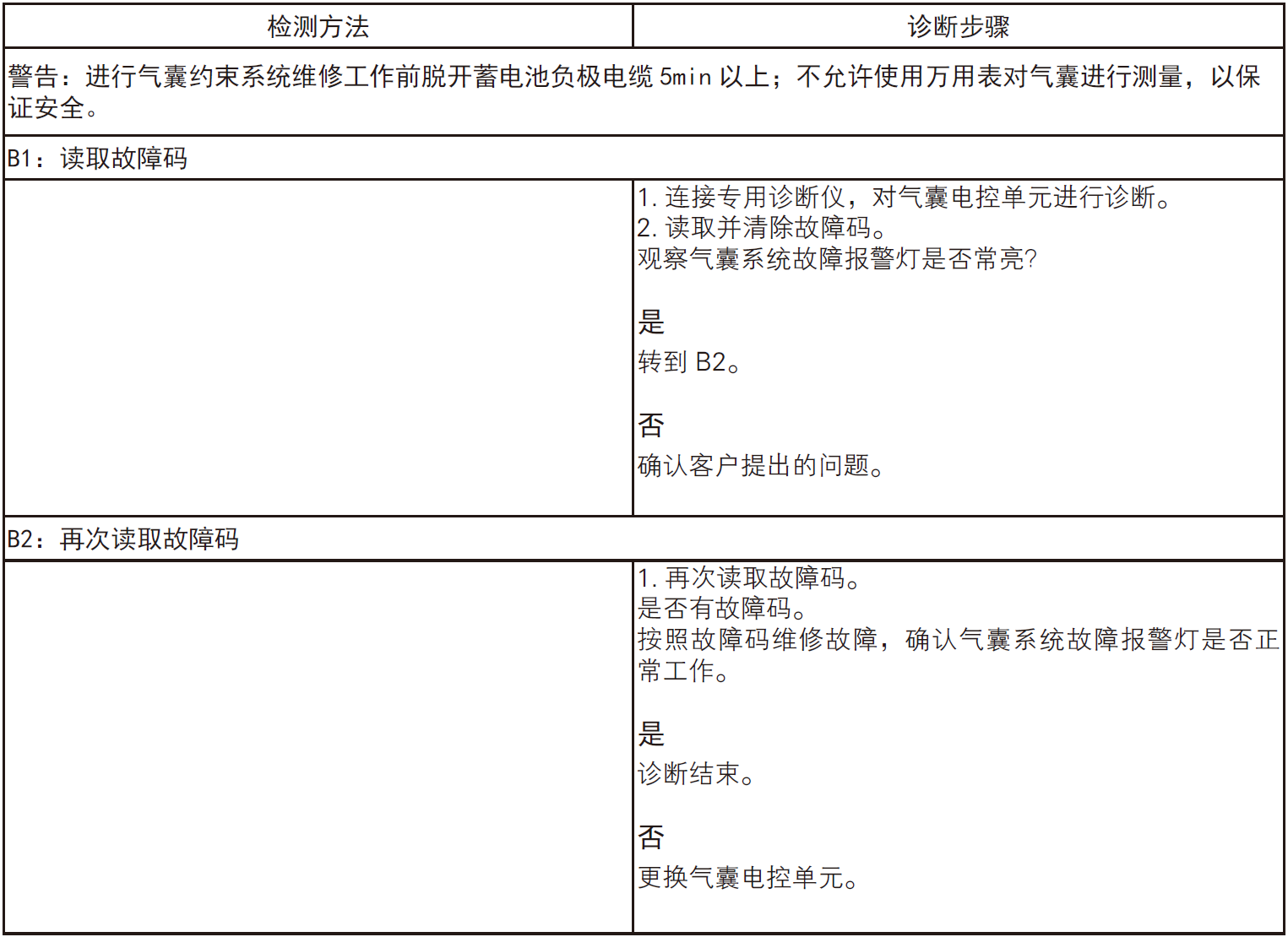

精确测试B：气囊系统故障报警灯常亮
安全气囊
驾驶位安全气囊的拆卸与安装
1- 部件位置

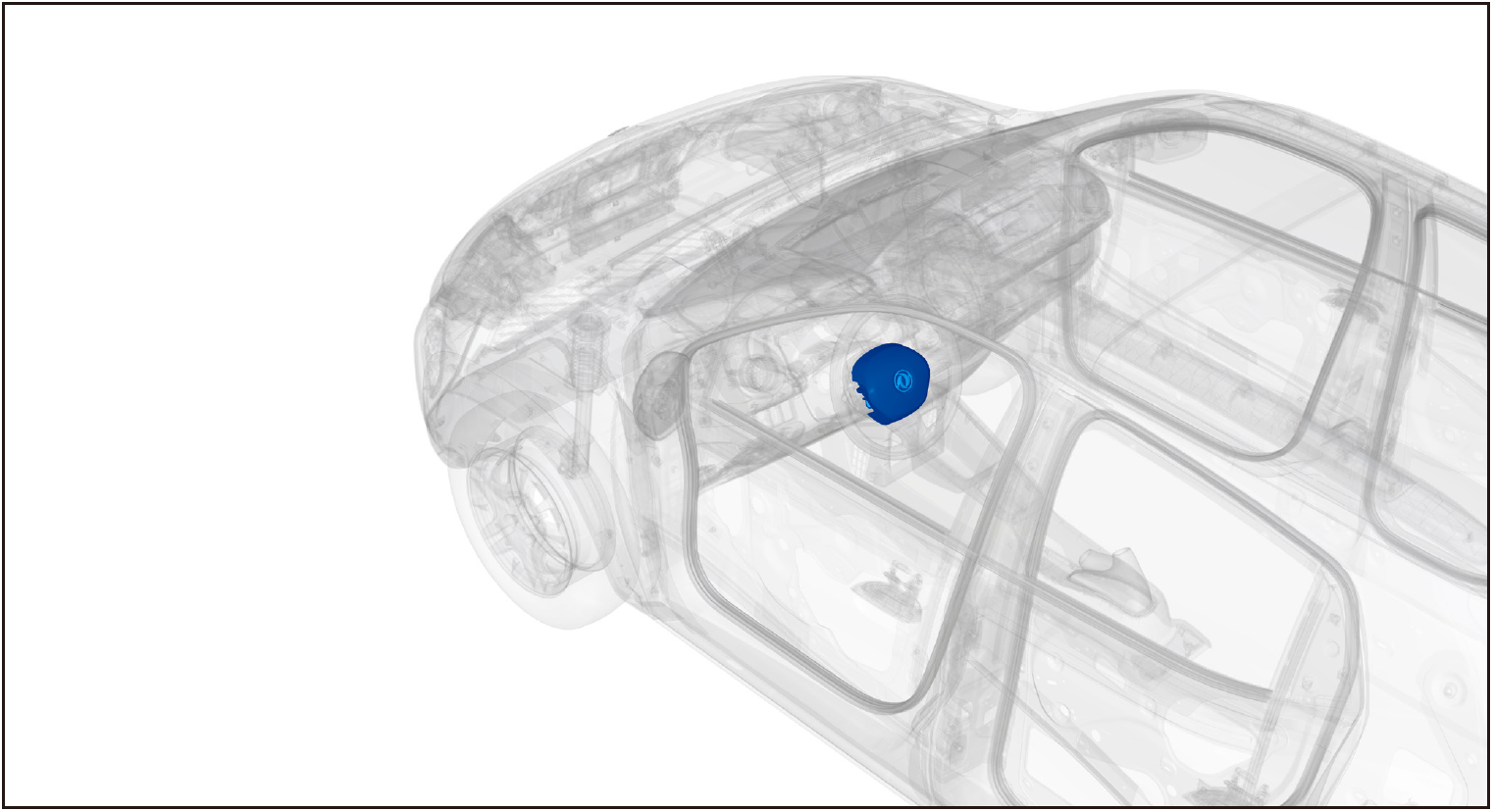

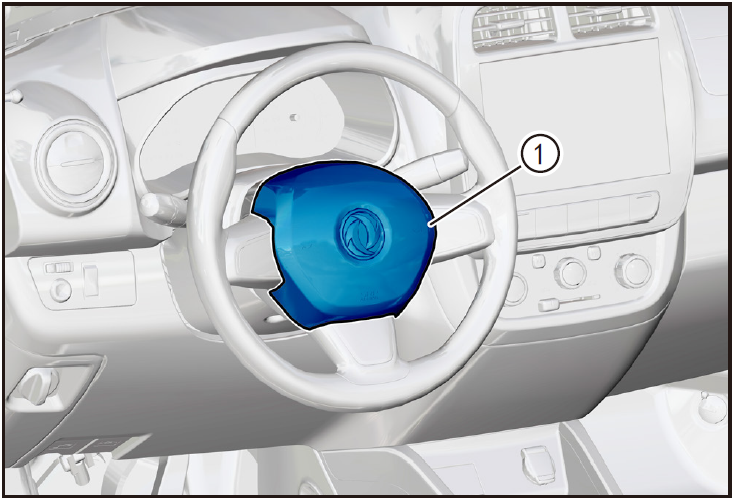

驾驶位安全气囊安装位于方向盘内。

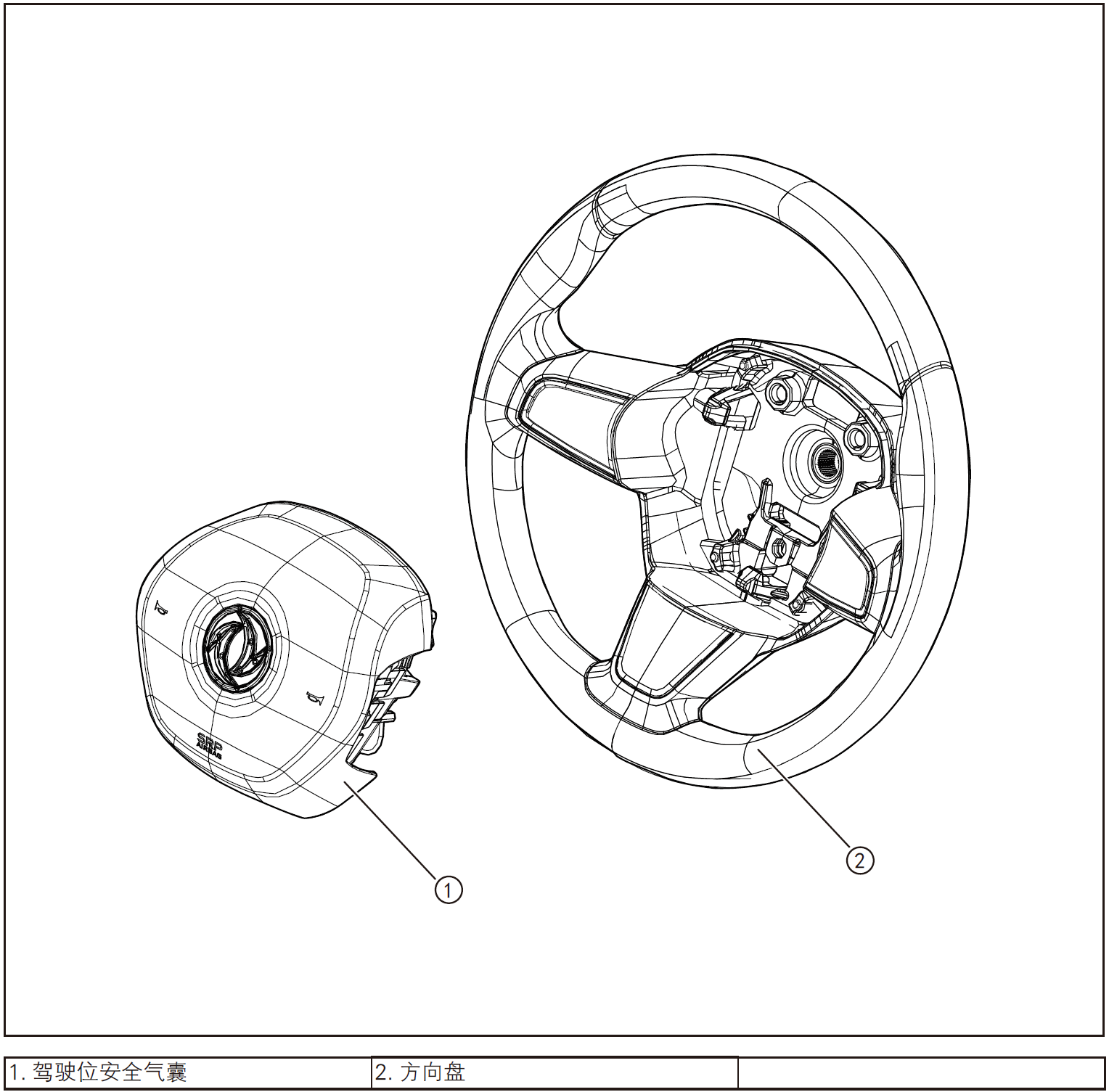

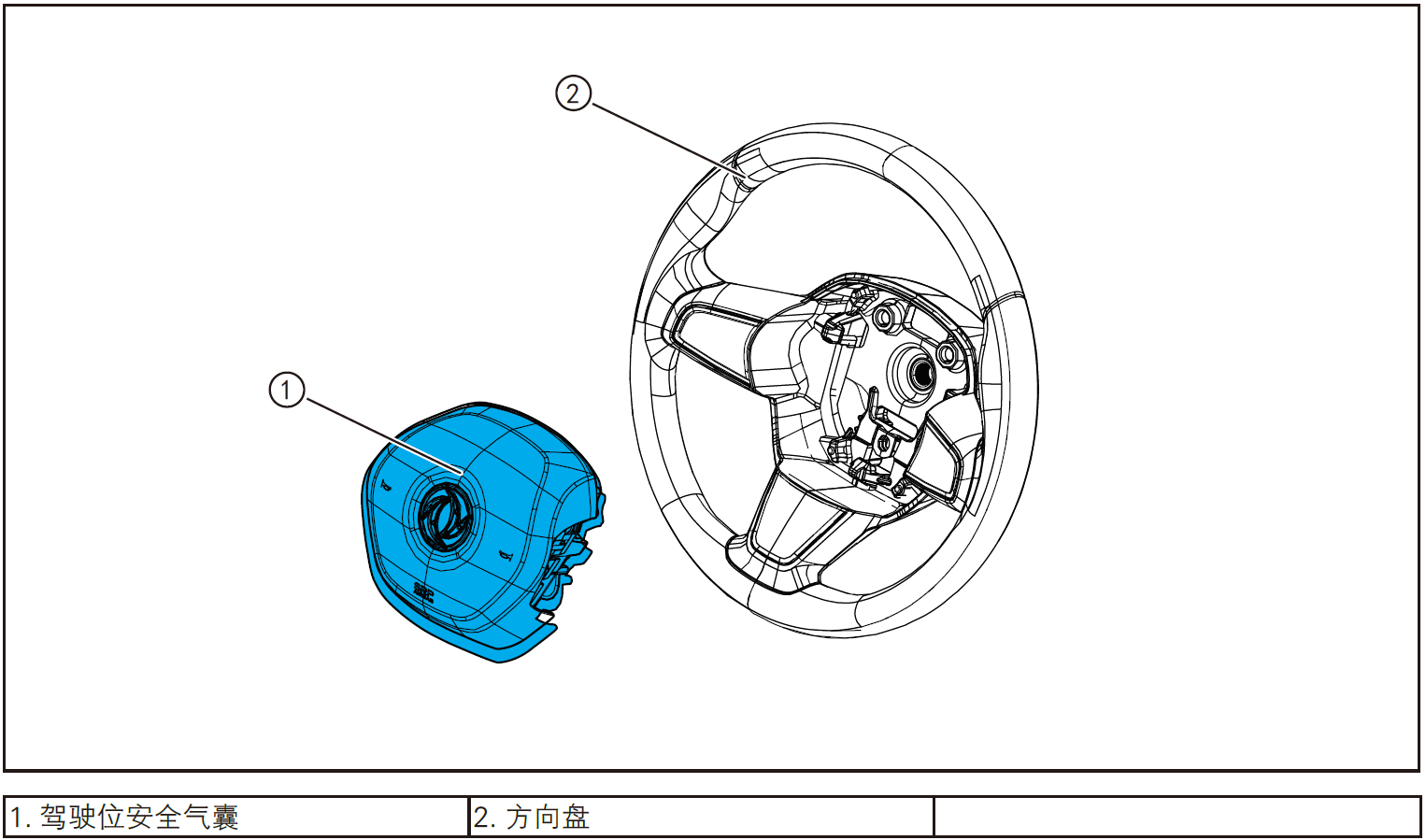

2- 部件结构图
3- 保护

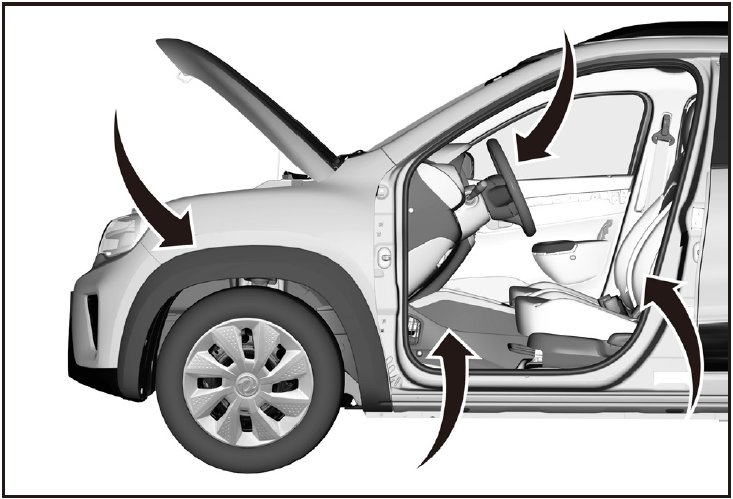

在下列位置放置保护垫：
- 前翼子板；
- 前保险杠；
- 驾驶员座椅；
- 地毯（驾驶员侧）；
- 方向盘。
警告！
- 仔细阅读并掌握SRS“气囊”的维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 车辆低压电路锁止
- 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
整车ECU 休眠
- 登记电动车信息，检查仪表指示灯，休眠ECU。
脱开蓄电池正、负极电缆

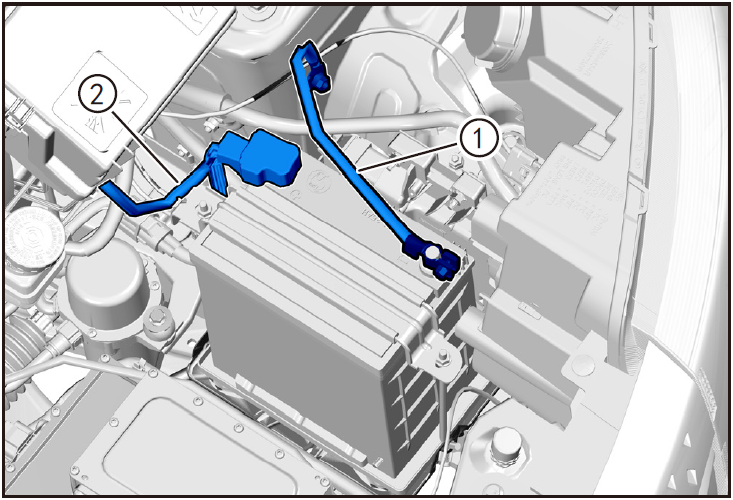

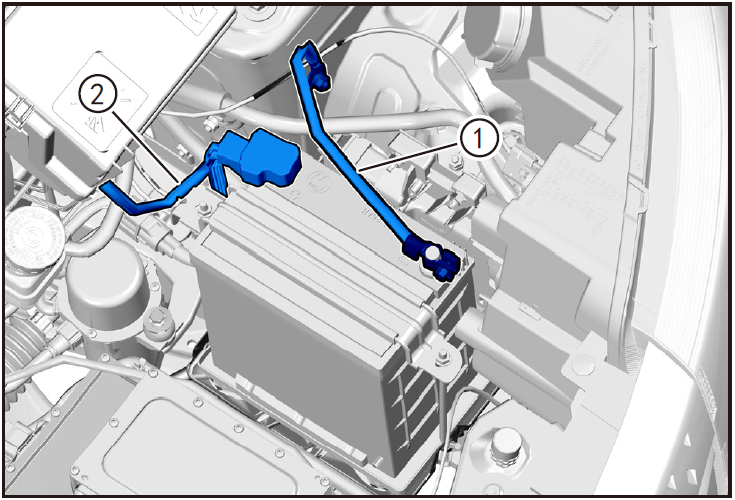

- 脱开蓄电池负极电缆①、正极电缆②。
提示
- 脱开蓄电池负极电缆后，注意避免正、负极短接。
5- 拆卸
拆卸驾驶位安全气囊
- 使用 5mm 冲子顶压方向盘下方驾驶位安全气囊拆卸孔（A）内的固定锁扣（B），向外脱开驾驶位安全气囊 ①。
提示
- 脱开安全气囊后有线束连接，严禁拉扯线束。

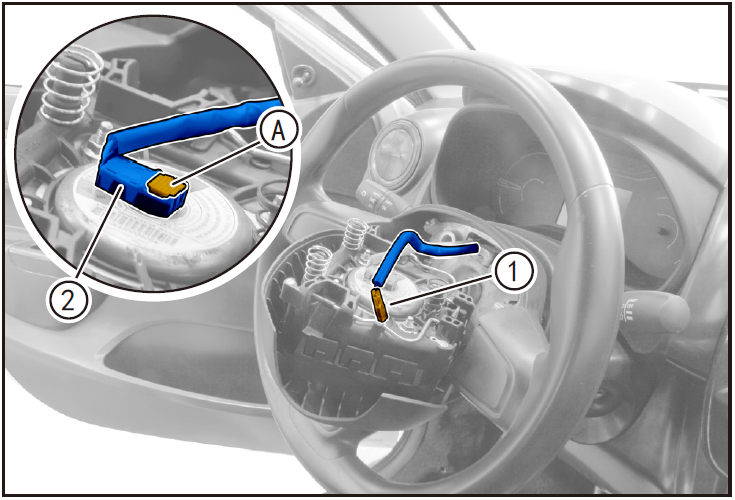

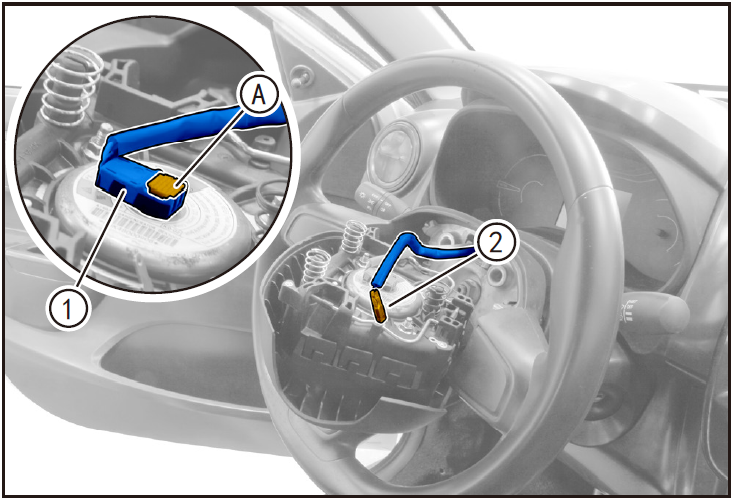

- 翻转驾驶位安全气囊，脱开喇叭插接器①。
- 使用小一字起辅助，向上撬开安全气囊插接器锁止卡（A），拔出安全气囊插接器②。

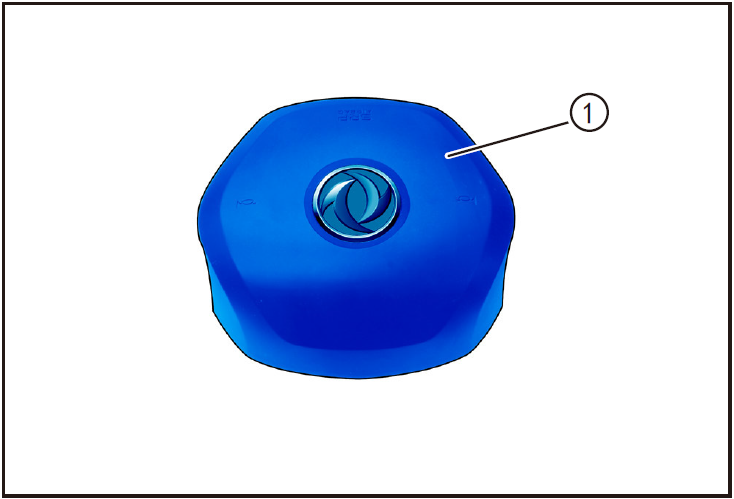

- 取下驾驶位安全气囊①，朝上放置。
- 废弃的驾驶位安全气囊如果没有引爆，需要进行引爆处理。
注意！
- 不要试图拆开或修理驾驶位安全气囊。如出现任何不正常现象，须将整个总成用新件更换。
- 不要尝试测量驾驶位安全气囊的电阻或分解它。否则，可能会导致人身伤害。
- 如果气囊从高处跌落，为安全起见应更换新备件。
6- 安装
- 将安全气囊放至安装位置，安装安全气囊插接器①，确保插接器安装到位后，向下按住插接器锁止卡（A）。
- 安装喇叭插接器②。
注意！
- 将气囊插接器安装到位，轻轻拽动插接器检查是否安装牢固。

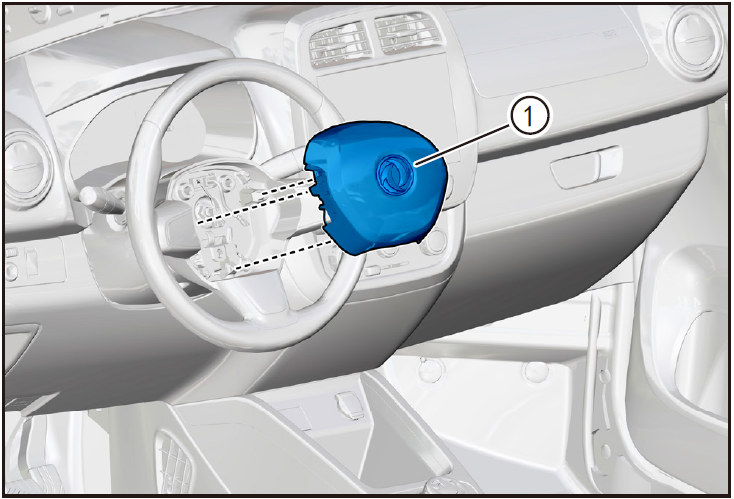

- 安装驾驶位安全气囊①。

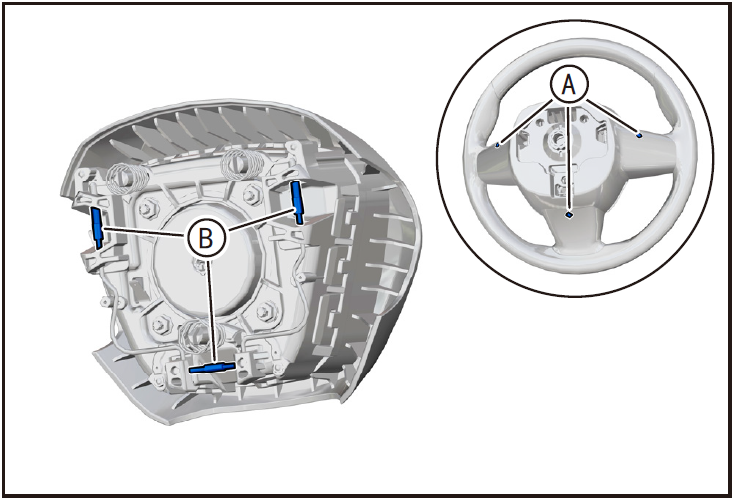

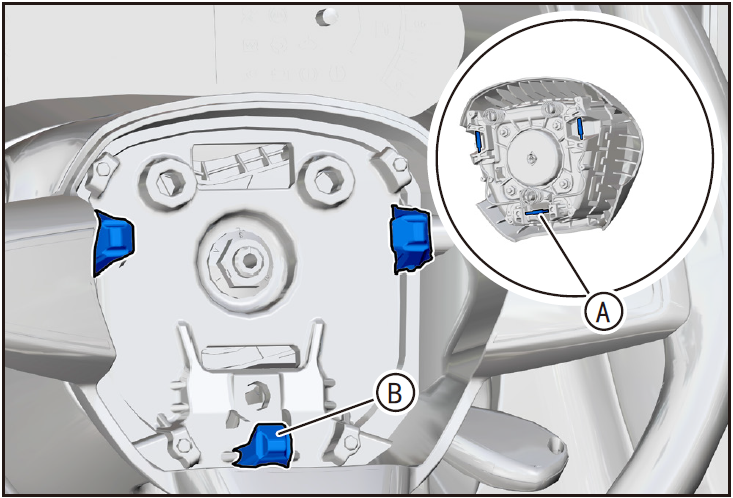

- 将驾驶位安全气囊弹性下方限位卡（A）卡入方向盘固定锁止卡销（B），确保安装到位后，将剩余两侧的弹性限位卡卡入方向盘固定锁止卡销中。
注意！
- 安装完成后检查喇叭功能是否正常。
7- 车辆低压挂牌解锁
- 此步骤以下操作参照“动力电池系统”章节中的“车辆低压挂牌上锁及解锁”
安装蓄电池正、负极电缆
- 安装蓄电池负极电缆①、正极电缆②。
8- 清除故障码、试车
- 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
- 检查喇叭功能，确认气囊安装到位。
- 移除安全警示围栏、警示牌。
前乘客正向安全气囊的拆卸与安装
1- 部件位置

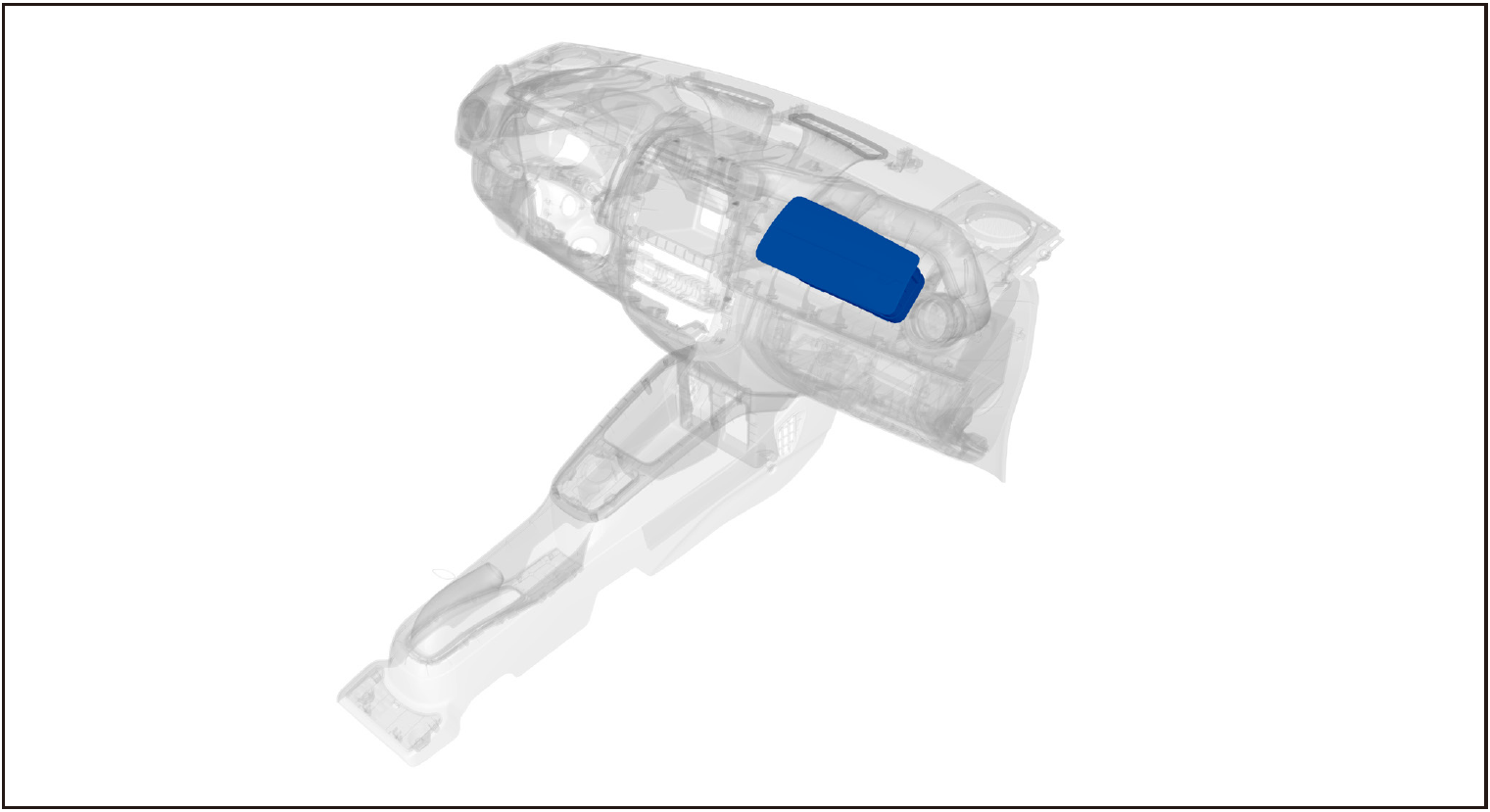

前乘客正向气囊安装位于手套箱上部，固定于仪表板上。

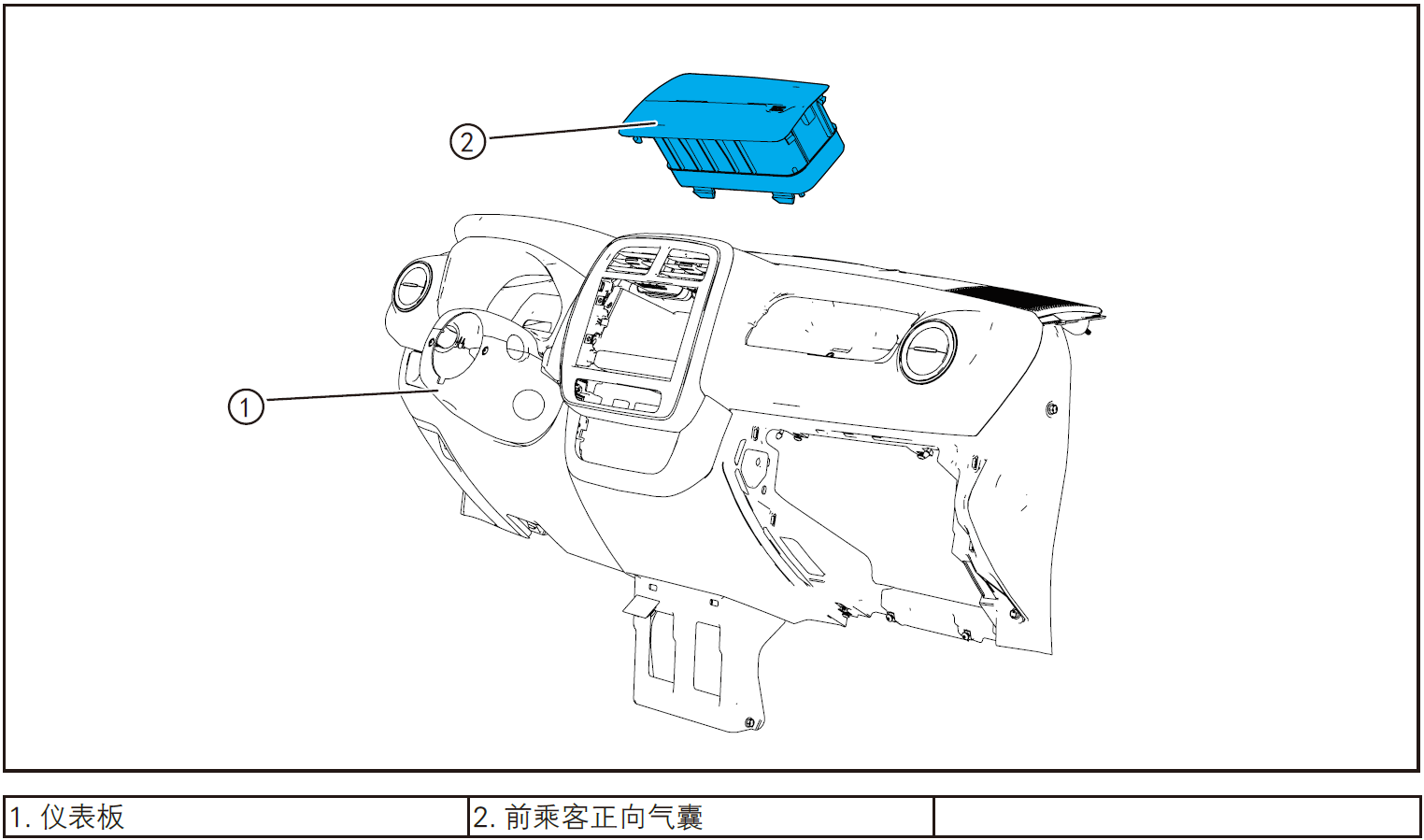

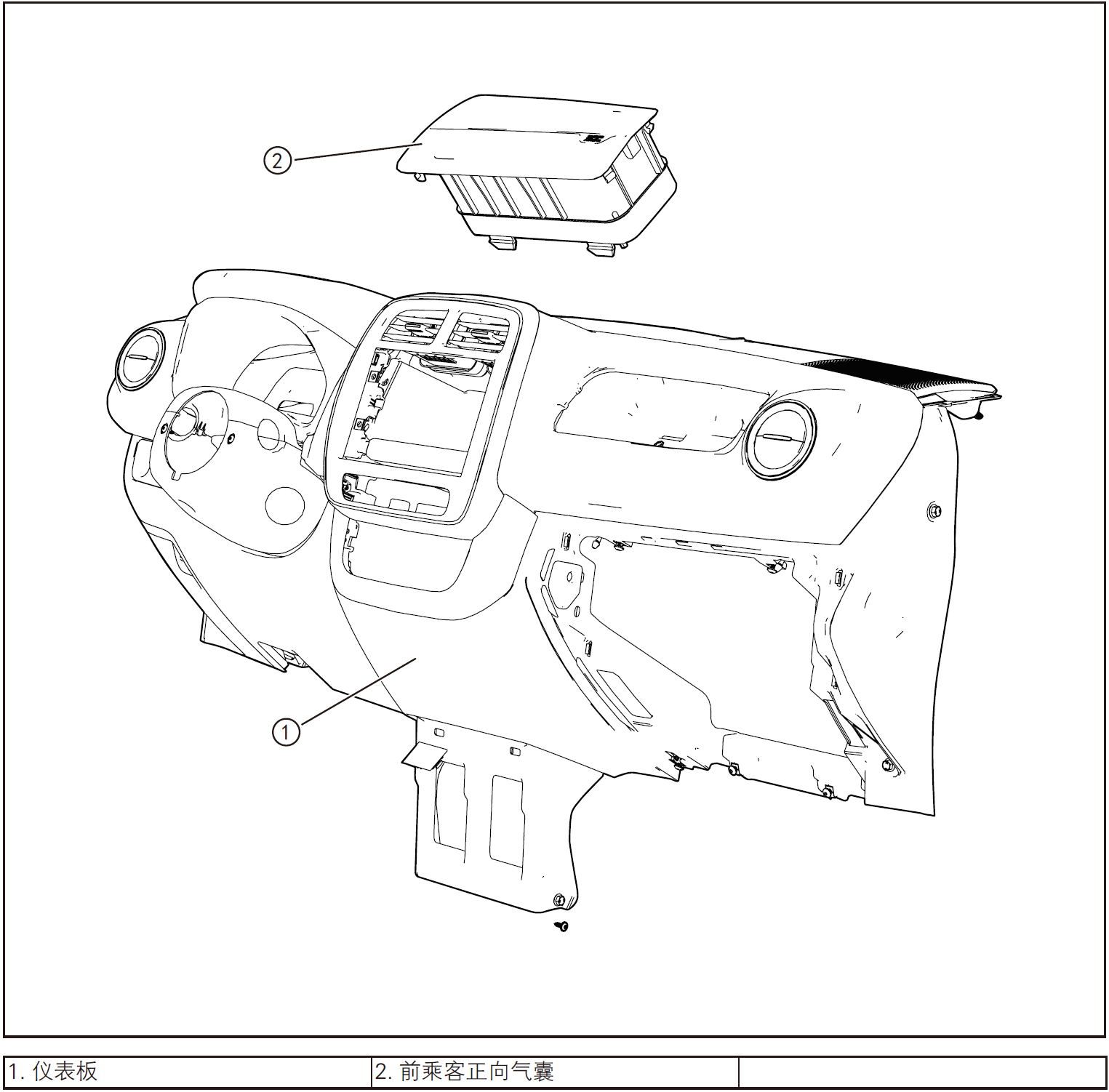

2- 部件结构图
3- 保护
在下列位置放置保护垫：
- 前翼子板；
- 前保险杠；
- 驾驶员座椅；
- 地毯（驾驶员侧）；
- 方向盘。
警告！
- 仔细阅读并掌握SRS“气囊”的维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

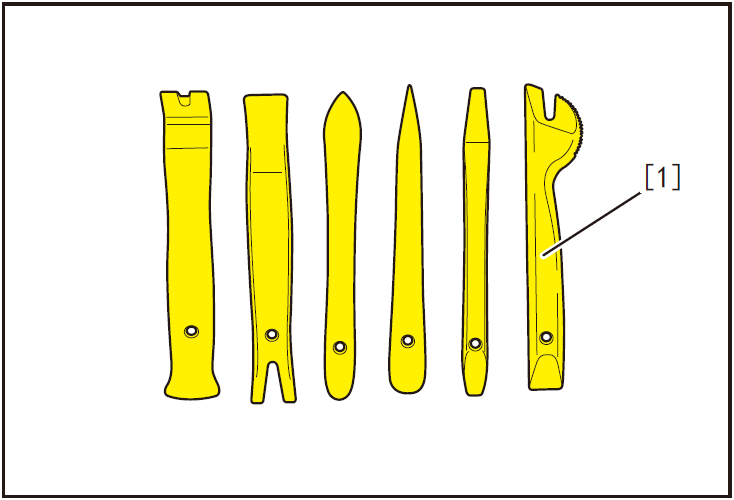

- 内饰件拆卸工具（BBG1102）[1]。
5- 车辆低压电路锁止
- 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
整车ECU 休眠
- 登记电动车信息，检查仪表指示灯，休眠ECU。
脱开蓄电池正、负极电缆
- 脱开蓄电池负极电缆①、正极电缆②。
注意！
- 脱开蓄电池负极电缆后，注意避免正、负极短接。
6- 拆卸
拆卸手套箱

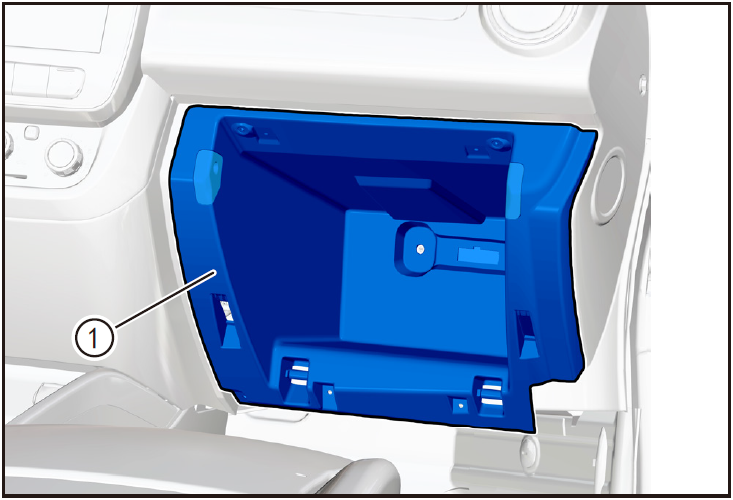

- 拆卸手套箱①。（参照“仪表板”章节中的“手套箱总成的拆卸与安装”）
拆卸前乘客正向安全气囊

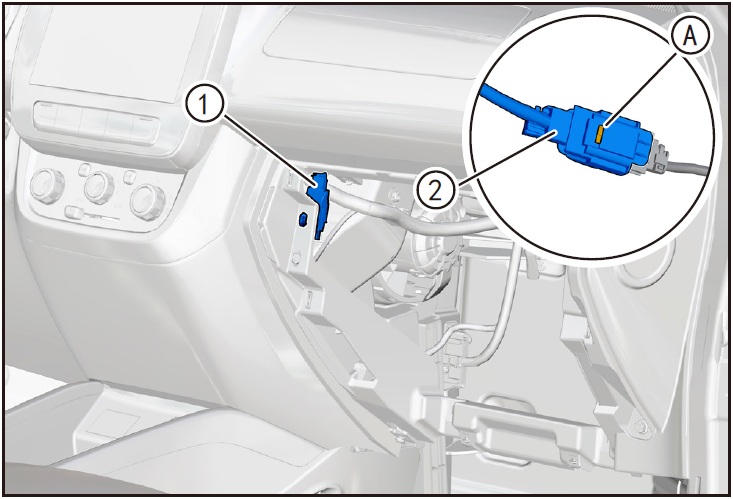

- 使用内饰件拆卸工具（BBG1102）脱开气囊插座固定卡①。
- 使用内饰件拆卸工具（BBG1102）撬开气囊插接器锁止卡（A），脱开前乘客正向气囊插接器②。

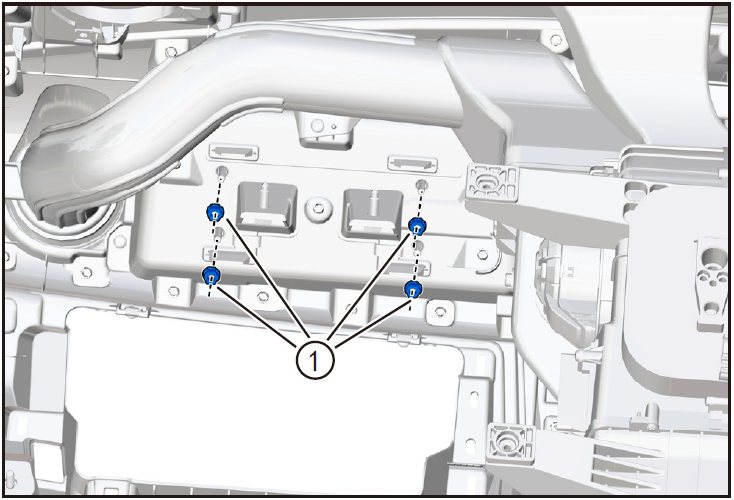

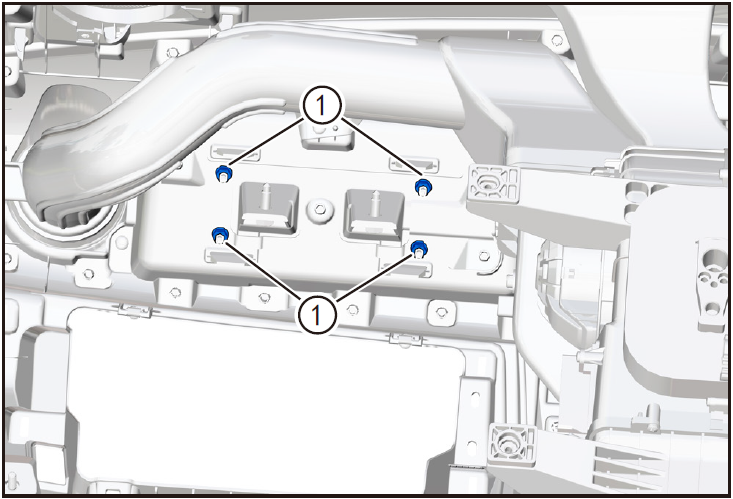

- 使用 10mm 套筒拆卸前乘客正向安全气囊 4 个固定螺母①。

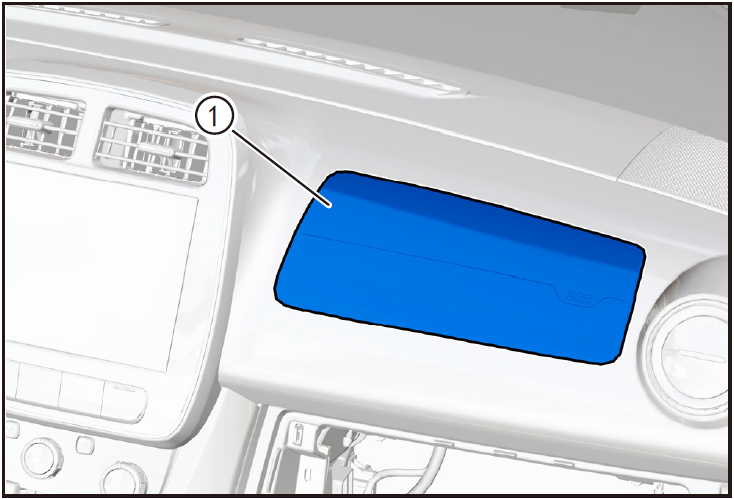

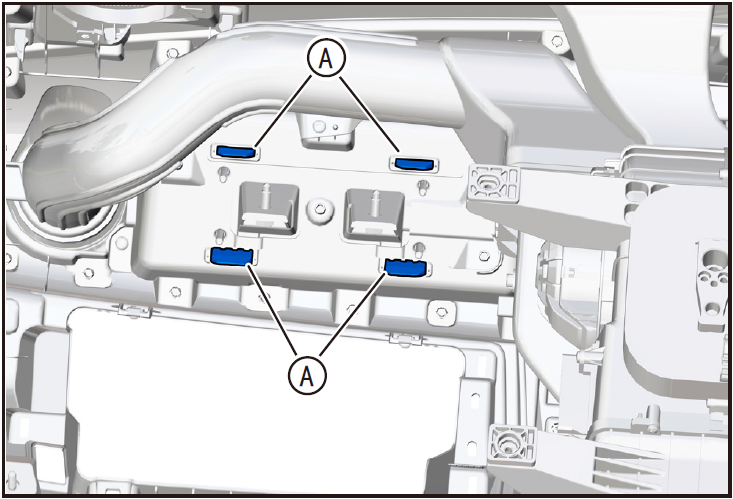

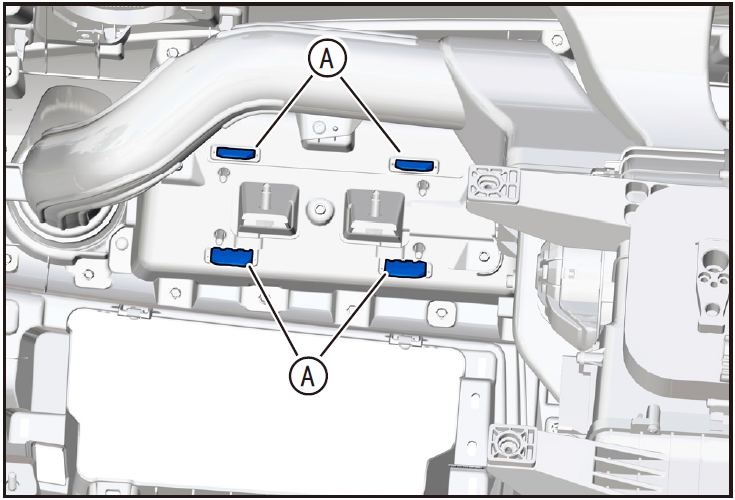

- 按住前乘客正向安全气囊锁止卡（A），取下前乘客正向安全气囊①。
- 废弃的驾驶位安全气囊如果没有引爆，需要进行引爆处理。
注意！
- 不要试图拆开或修理安全气囊。如出现任何不正常现象，须将整个总成用新件更换。
- 不要尝试测量安全气囊的电阻或分解它。否则，可能会导致人身伤害。
- 如果气囊从高处跌落，为安全起见应更换新备件。
7- 安装
拆卸前乘客正向安全气囊

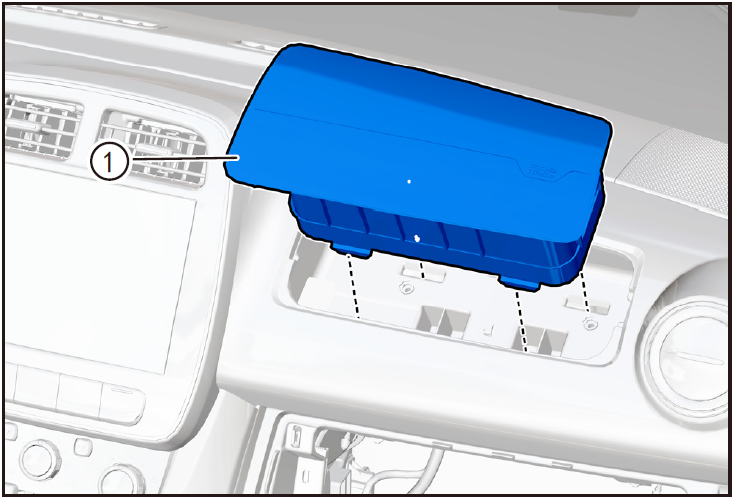

- 将安全气囊①放至安装位置，确保安全气囊锁止卡（A）安装到位。
- 使用 10mm 套筒安装前乘客正向安全气囊 4 个固定螺母①并拧紧，拧紧力矩为8N·m。

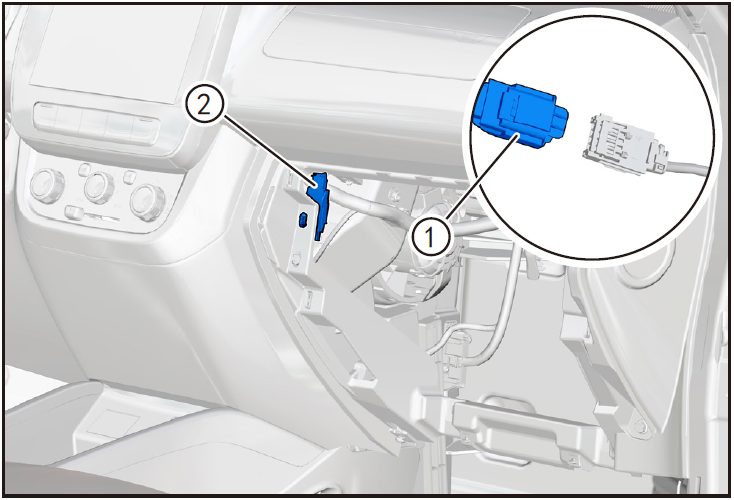

- 安装前乘客正向安全气囊插接器①，直至听见“咔哒”即安装到位。
- 将前乘客正向安全气囊插座②固定卡卡入仪表固定安装孔。
安装手套箱
- 安装手套箱①。（参照“仪表板”章节中的“手套箱总成的拆卸与安装”）
8- 车辆低压挂牌解锁
- 此步骤以下操作参照“动力电池系统”章节中的“车辆低压挂牌上锁及解锁”
安装蓄电池正、负极电缆
- 安装蓄电池负极电缆①、正极电缆②。
9- 清除故障码
- 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
- 移除安全警示围栏、警示牌。
气囊电控单元
气囊ECU 电控单元的拆卸与安装
1- 部件位置

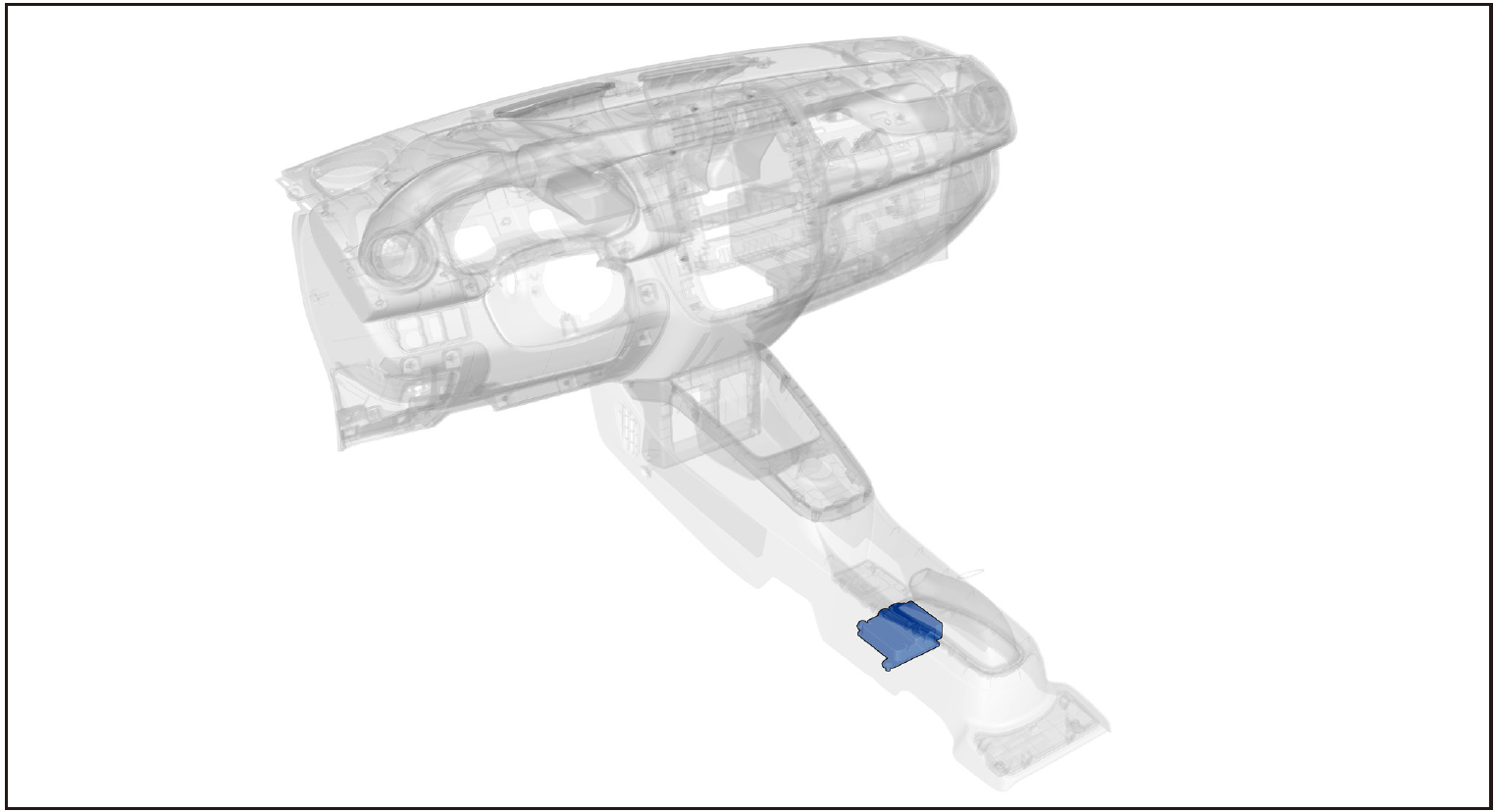

气囊电控单元安装位于副仪表板内车身地板上。

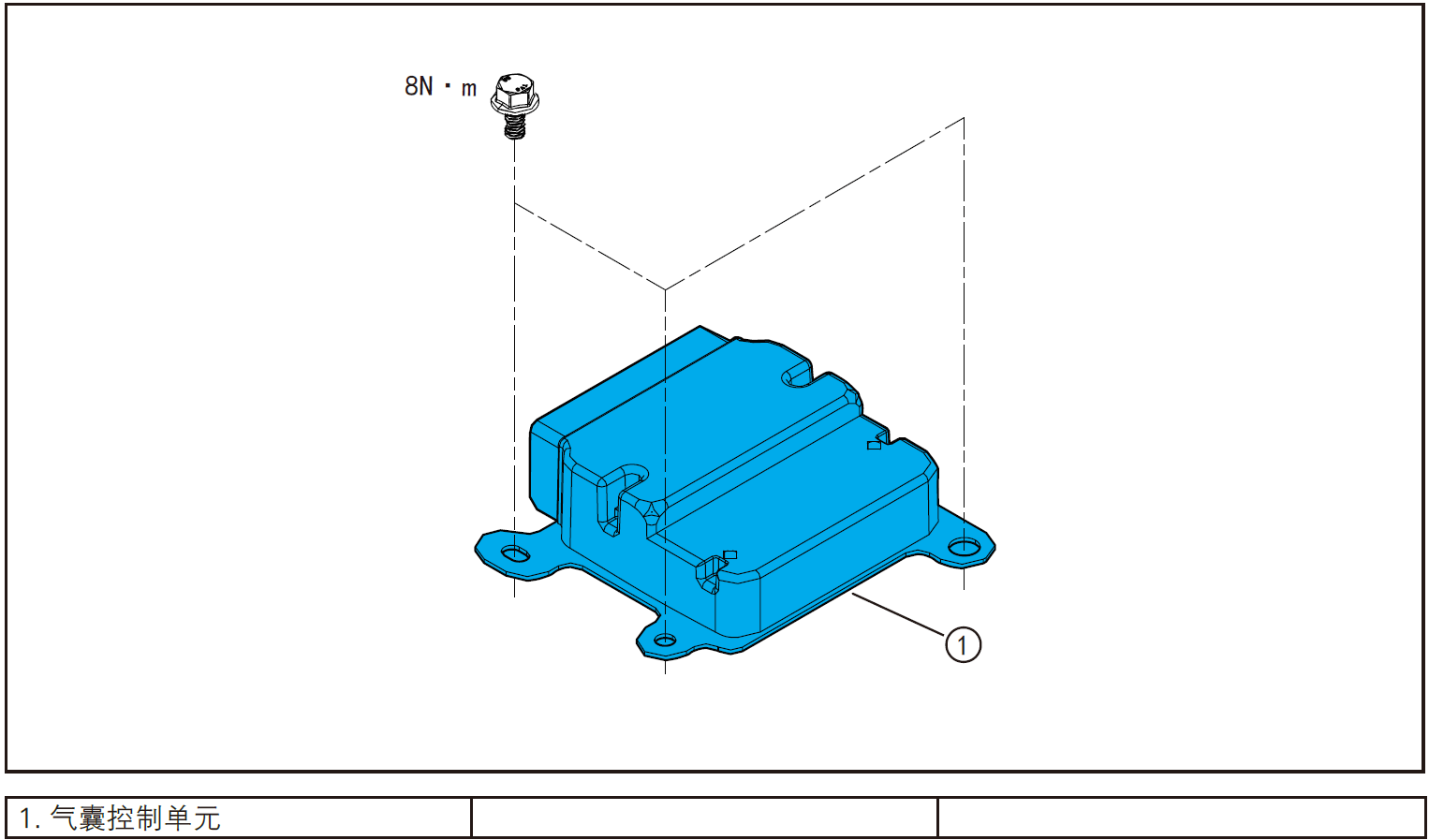

2- 部件结构图
3- 保护
在下列位置放置保护垫：
- 前翼子板；
- 前保险杠；
- 驾驶员座椅；
- 地毯（驾驶员侧）；
- 方向盘。
警告！
- 仔细阅读并掌握SRS“气囊”的维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具
- 内饰件拆卸工具（BBG1102）[1]。
5- 车辆低压电路锁止
- 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
整车ECU 休眠
- 登记电动车信息，检查仪表指示灯，休眠ECU。
脱开蓄电池正、负极电缆
- 脱开蓄电池负极电缆①、正极电缆②。
注意！
- 脱开蓄电池负极电缆后，注意避免正、负极短接。
6- 拆卸
拆卸副仪表板

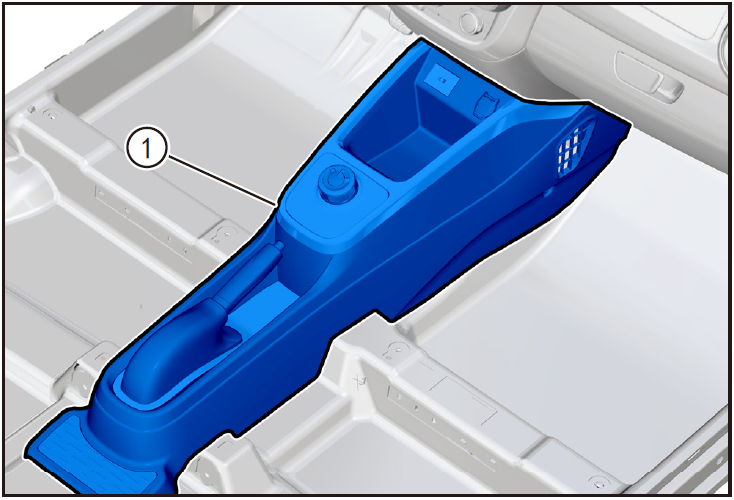

- 拆卸副仪表板①。（参照“仪表板”章节中的“副仪表板拆卸与安装”）
拆卸气囊ECU 电控单元

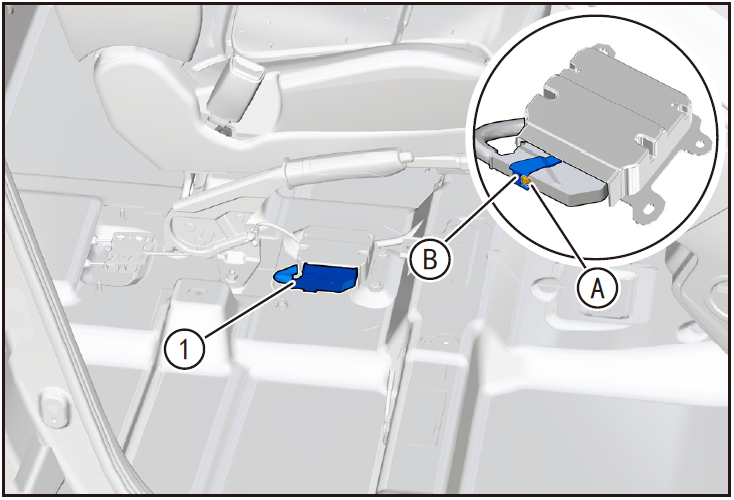

- 按住气囊 ECU 电控单元锁止夹（A），翻转锁止手柄（B）, 脱开气囊ECU 电控单元插接器①。
- 使用10mm套筒拆卸气囊ECU电控单元固定螺栓①（M6×12），取下气囊ECU 电控单元②。
7- 安装
安装气囊ECU 电控单元

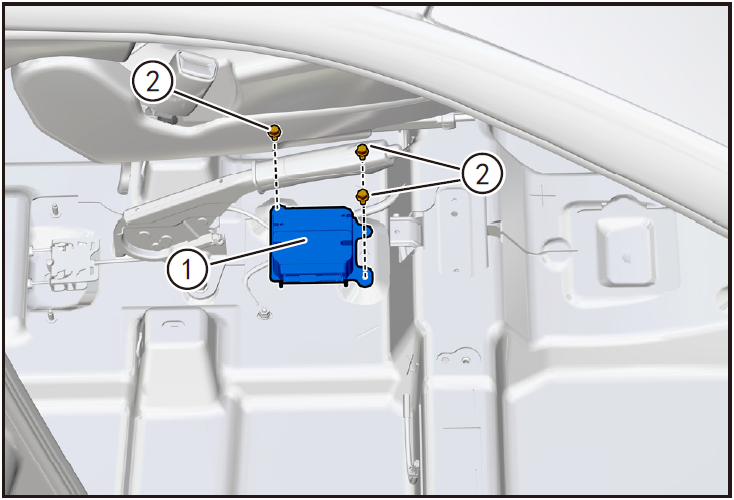

- 将气囊 ECU 电控单元①放至安装位置。
- 拧 入 固 定 螺 栓②（M6×12）， 并 使 用10mm 套筒拧紧，拧紧力矩为8N·m。

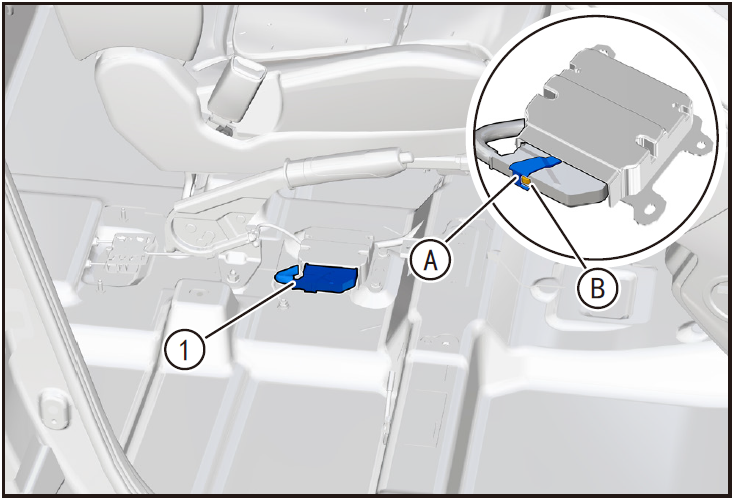

- 安装气囊 ECU 电控单元插接器①，翻转锁止手柄（A），确保气囊ECU 电控单元插接器锁止卡（B）锁止到位。
安装副仪表板
- 安装副仪表板①。（参照“仪表板”章节中的“副仪表板拆卸与安装”）
8- 车辆低压挂牌解锁
- 此步骤以下操作参照“动力电池系统”章节中的“车辆低压挂牌上锁及解锁”
安装蓄电池正、负极电缆
- 安装蓄电池负极电缆①、正极电缆②。
9- 清除故障码
- 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
- 安装完成后，需对气囊控制单元进行匹配。
- 移除安全警示围栏、警示牌。
