音响和电话系统

注意事项

音响和电话维修注意事项

  • 拆卸内饰件时，需用内饰件拆卸工具进行拆卸，严禁用其他尖锐硬物代替进行拆卸。
  • 在拆装过程中，不能损坏原车线路或造成短路。
  • 严禁对导航娱乐屏控制器进行解体测试。

专用工具

image-20220606100649322

影音娱乐系统

影音娱乐系统总成的拆卸与安装

1- 部件位置

image-20220606100751136

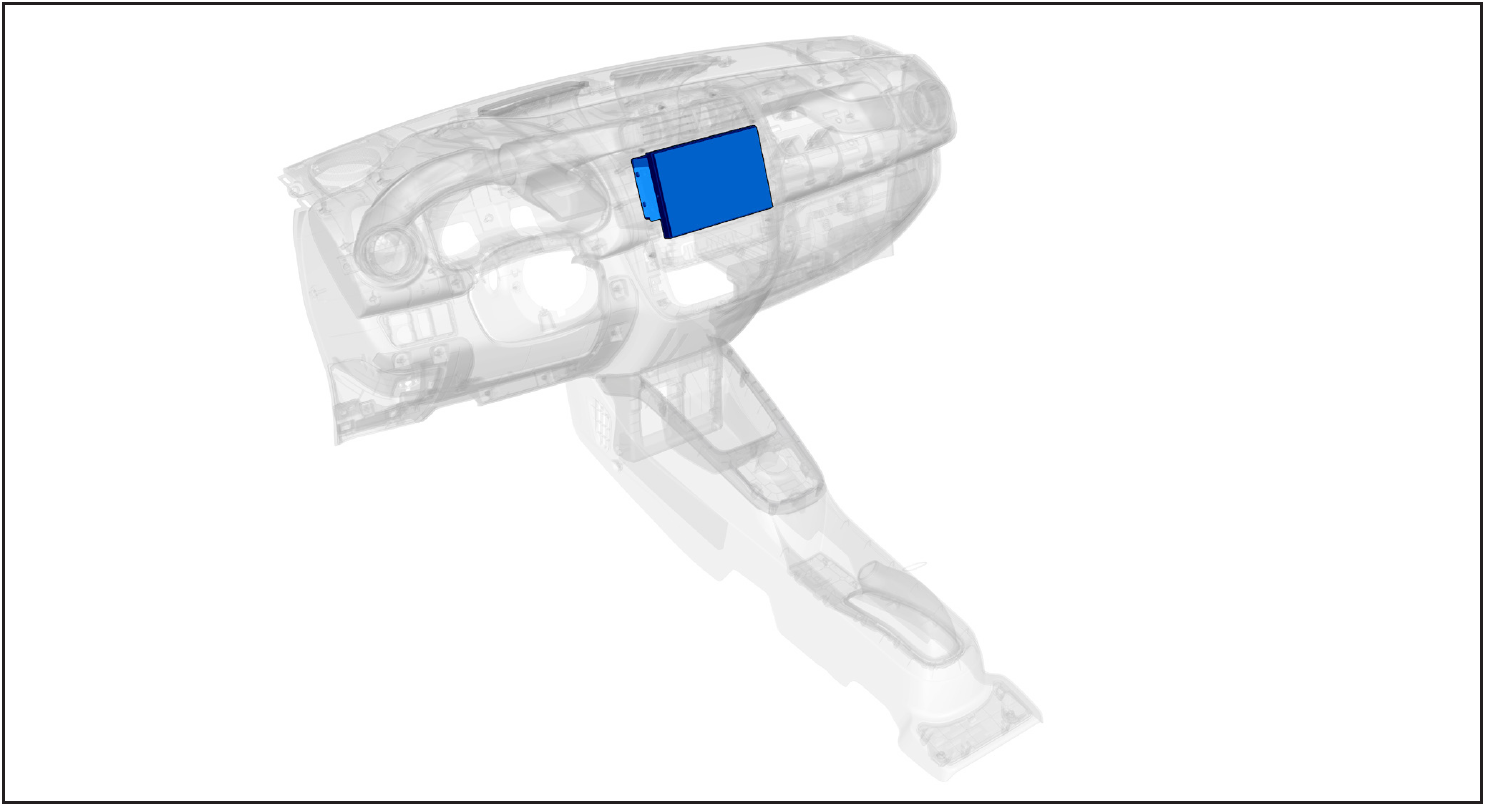

影音娱乐系统总成仪表板中央上部

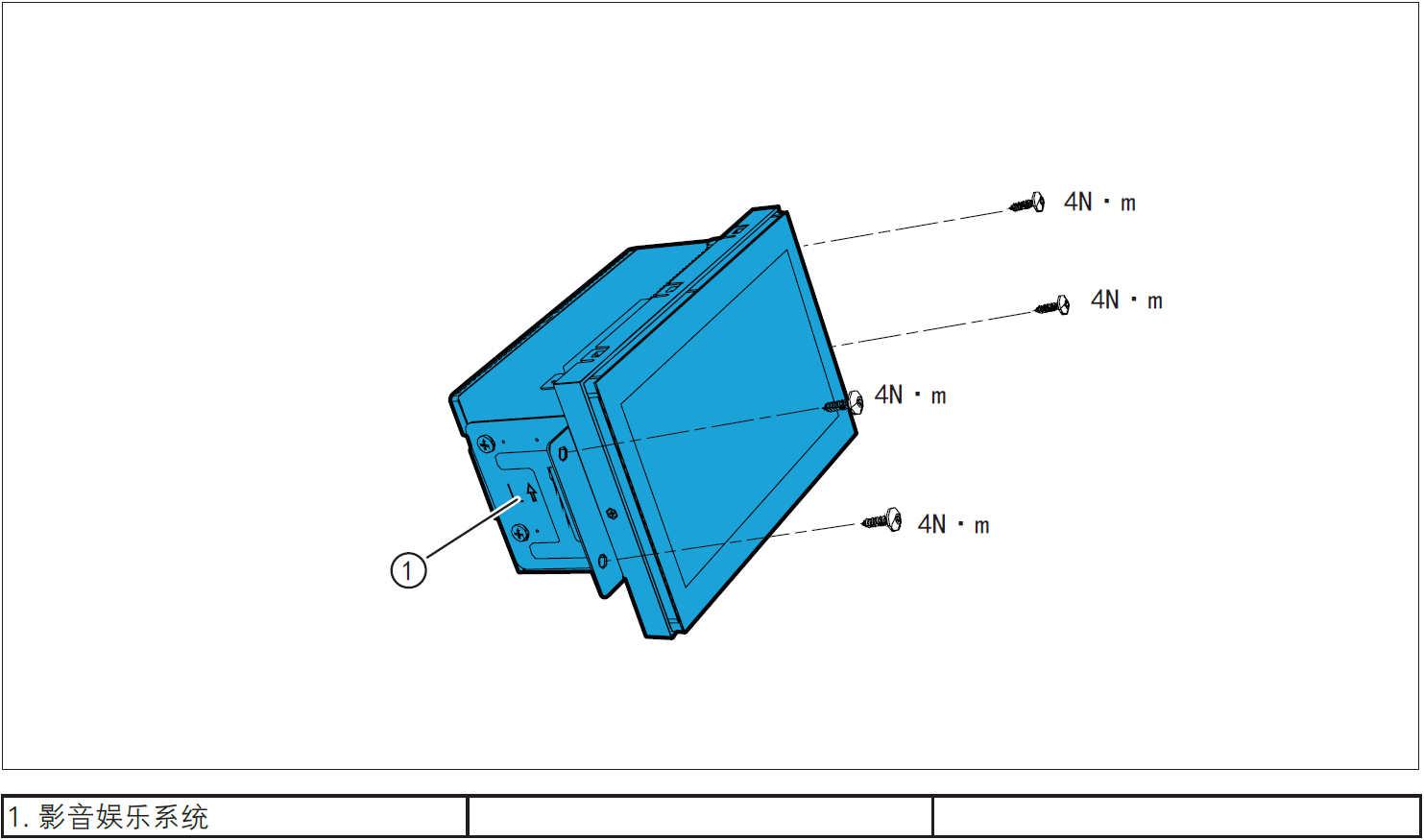

2- 部件结构图

image-20220606100836301

3- 保护

image-20220606100907216

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握音响和电话维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220606101108398

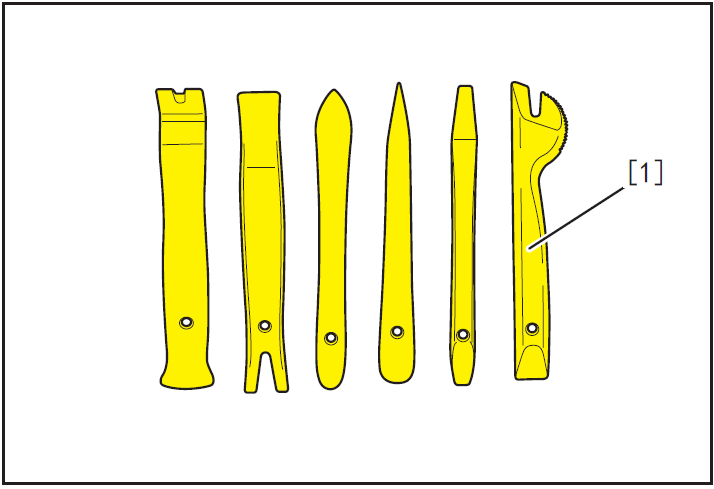

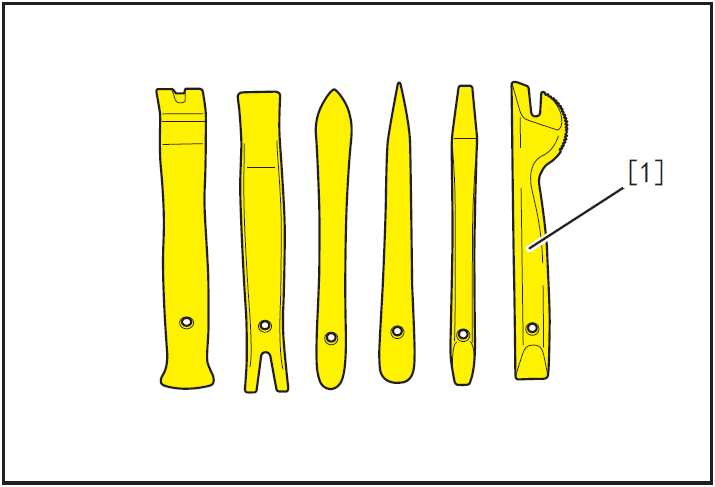

  • ·内饰件拆卸工具（BBG1102）[1]。
5- 车辆低压电路锁止
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
整车ECU 休眠

image-20220606101158109

  • 登记电动车信息，检查仪表指示灯，休眠ECU。
脱开蓄电池正、负极电缆

image-20220606101253636

  • 脱开蓄电池负极电缆①、正极电缆②。

注意！

  • 脱开蓄电池负极电缆后，注意避免正、负极短接。
6- 拆卸
拆卸中控面板总成

image-20220606101359159

  • 拆卸中控面板总成①。（参照“仪表板”章节中的“中控面板总成的拆卸与安装”）
拆卸影音娱乐系统总成

image-20220606101428855

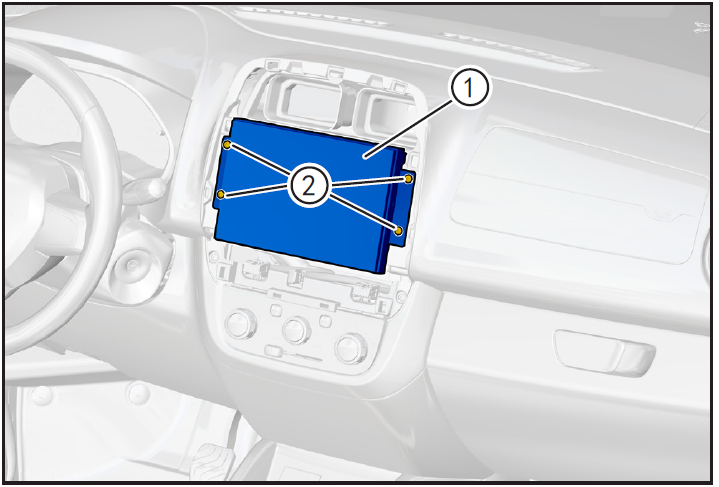

  • 使用 T20 批头拆卸音响娱乐系统总成①固定螺钉②。

image-20220606101455027

image-20220606101516514

  • 将影音娱乐系统①从仪表板中脱出，按住影音娱乐系统插接器锁止夹，脱开影音娱乐系统插接器②，取下影音娱乐系统总成。
7- 检查

image-20220606101549146

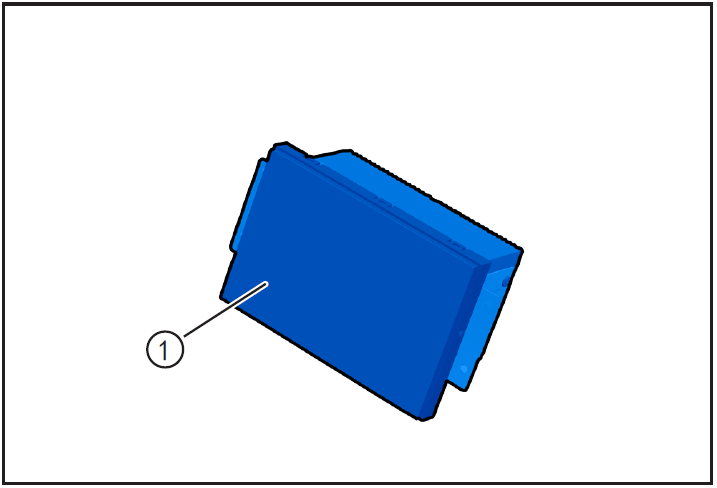

  • 检查影音娱乐系统总成①是否破损，如有，则需更换音影娱乐系统总成。
8- 安装
安装影音娱乐系统总成

image-20220606101627135

image-20220606101700946

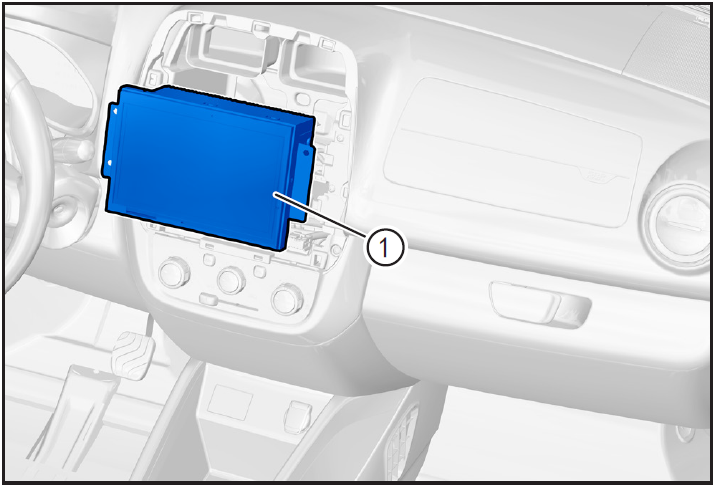

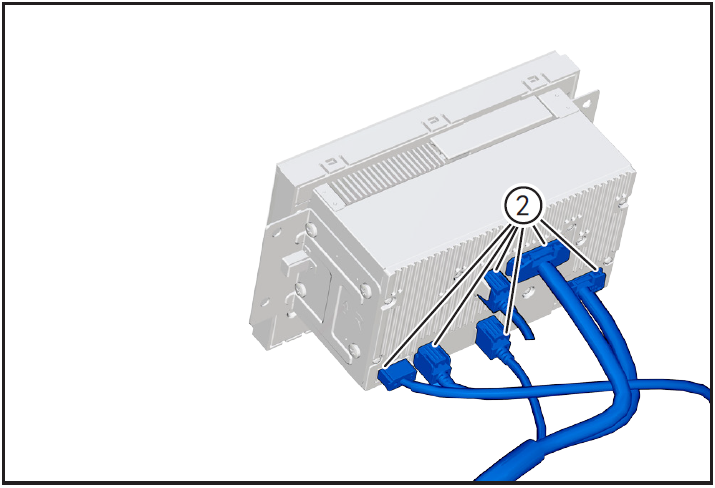

  • 将影音娱乐系统①放至安装位置。
  • 安装影音娱乐系统插接器②，直至听见“咔哒”声即安装到位，确认插接器线束互不干涉。
安装影音娱乐系统总成

image-20220606101725874

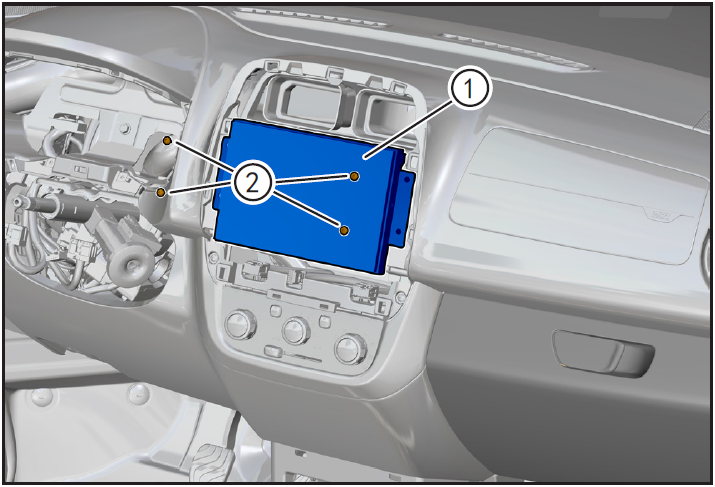

  • 使用 T20 批头安装音响娱乐系统总成①固定螺钉②。
安装中控面板总成

image-20220606101802524

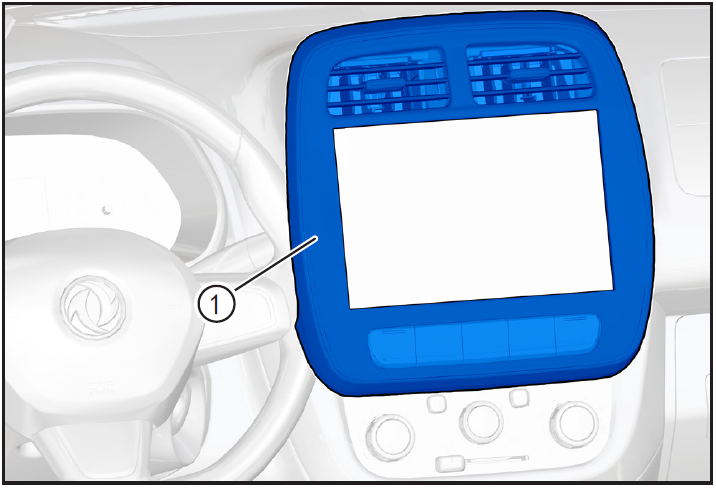

  • 安装中控面板总成①。（参照“仪表板”章节中的“中控面板总成的拆卸与安装”）
9- 车辆低压电路解锁
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
安装蓄电池正、负极电缆

image-20220606101852374

  • 安装蓄电池负极电缆①、正极电缆②。
10- 清除故障码、试车
  • 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
  • 检查确认车辆运行正常。
  • 移除安全警示围栏、警示牌。

远程监控装置

远程监控装置的拆卸与安装

1- 部件位置

image-20220606102016314

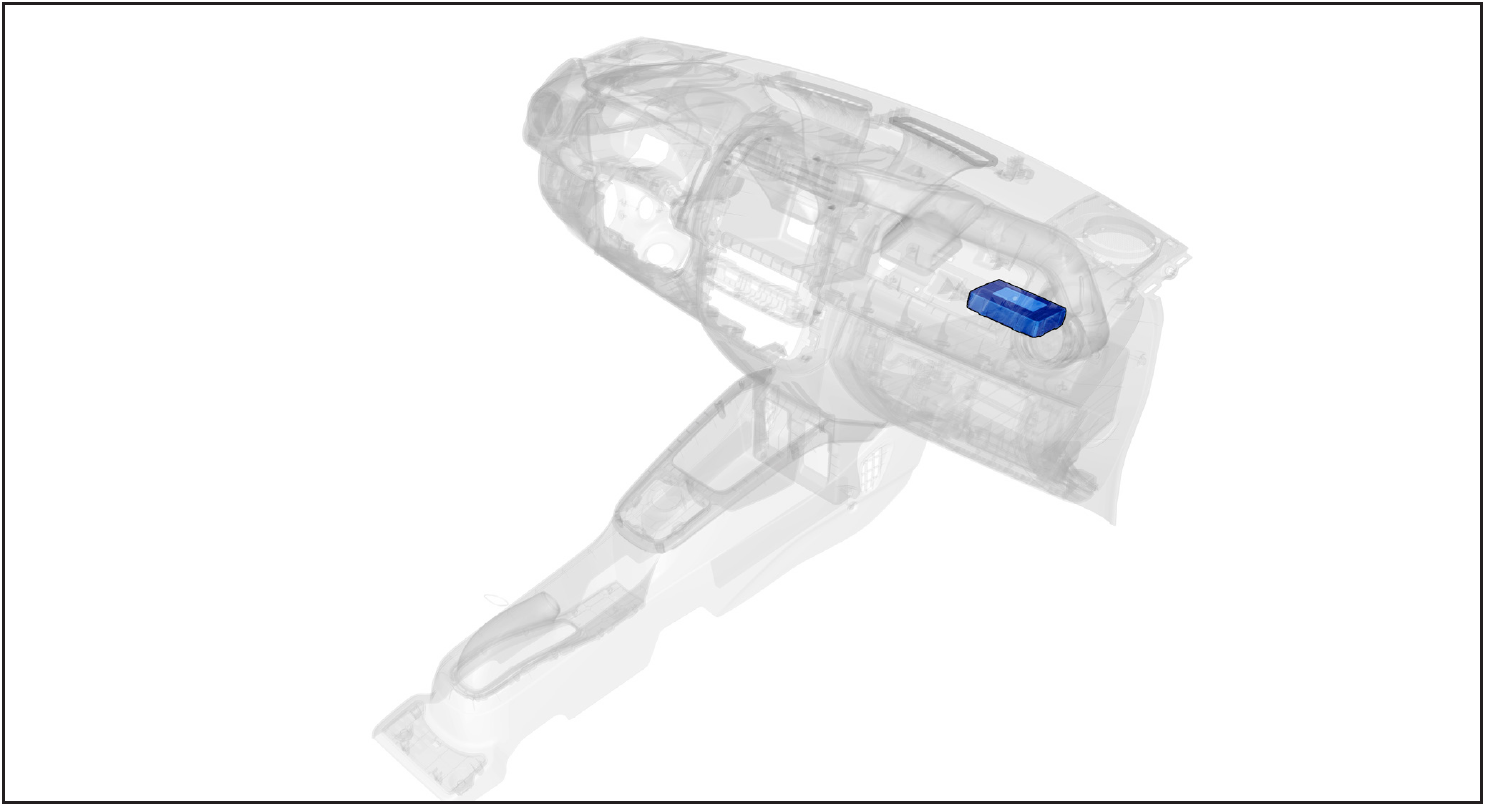

远程监控装置安装位于仪表板内侧，手套箱上部

2- 部件结构图

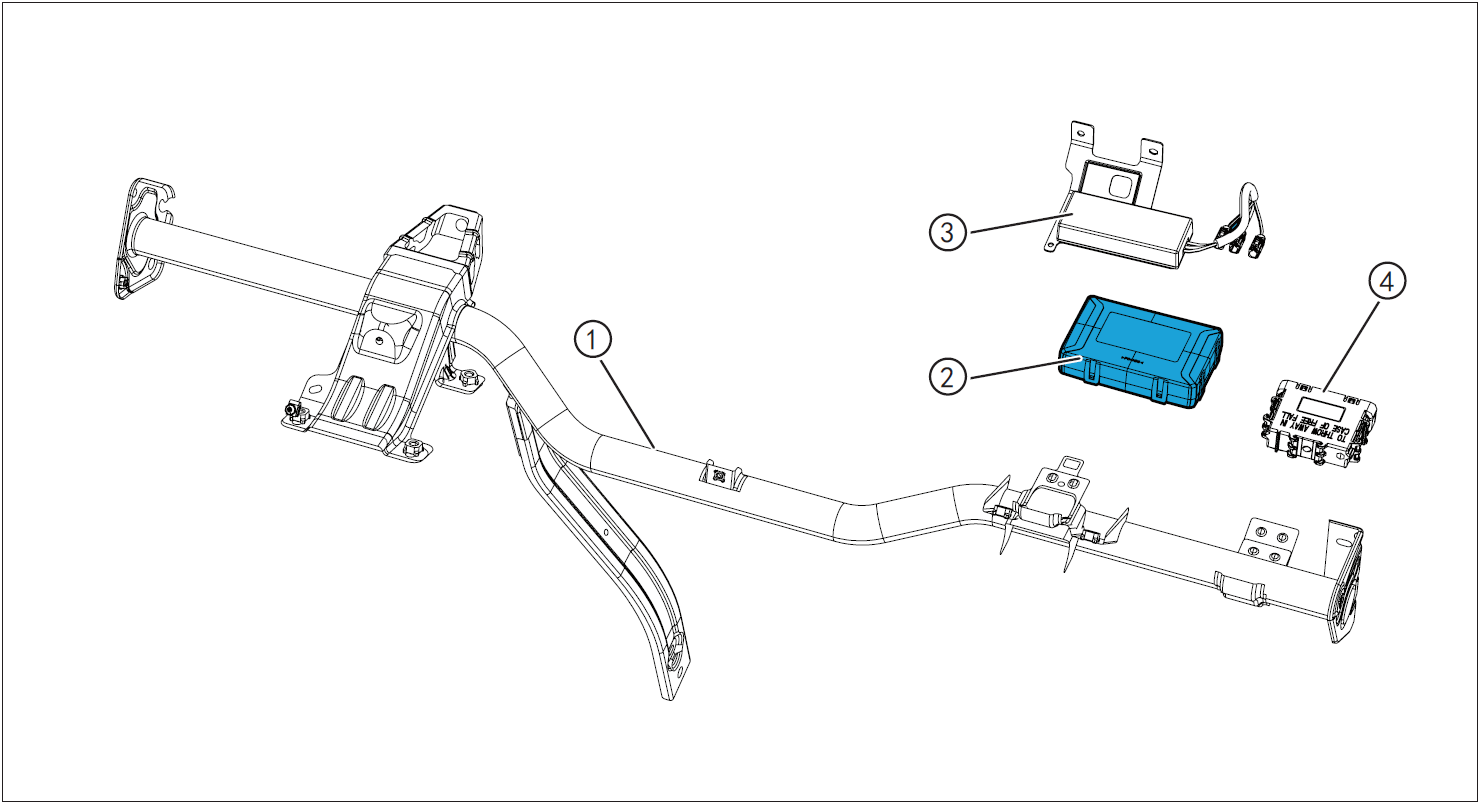

image-20220606102050151

image-20220606102105759

3- 保护

image-20220606102139873

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握音响和电话维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 车辆低压电路锁止
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
整车ECU 休眠

image-20220606102331276

  • 登记电动车信息，检查仪表指示灯，休眠ECU。
脱开蓄电池正、负极电缆

image-20220606102404114

  • ·脱开蓄电池负极电缆①、正极电缆②。

注意！

  • 脱开蓄电池负极电缆后，注意避免正、负极短接。
5- 拆卸
拆卸手套箱总成

image-20220606102515089

  • 拆卸手套箱总成①。（参照“仪表板”章节中的“手套箱总成的拆卸与安装”）
拆卸远程监控装置

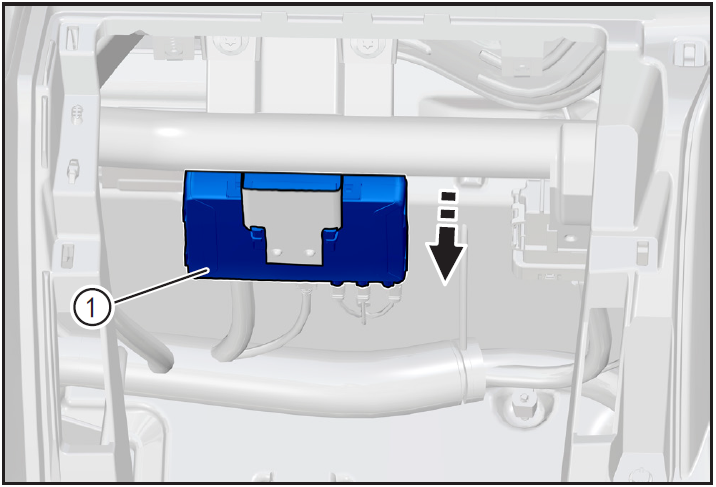

image-20220606102548722

  • 沿箭头方向滑动远程监控装置①，将其从仪表板骨架上脱开。

image-20220606102618431

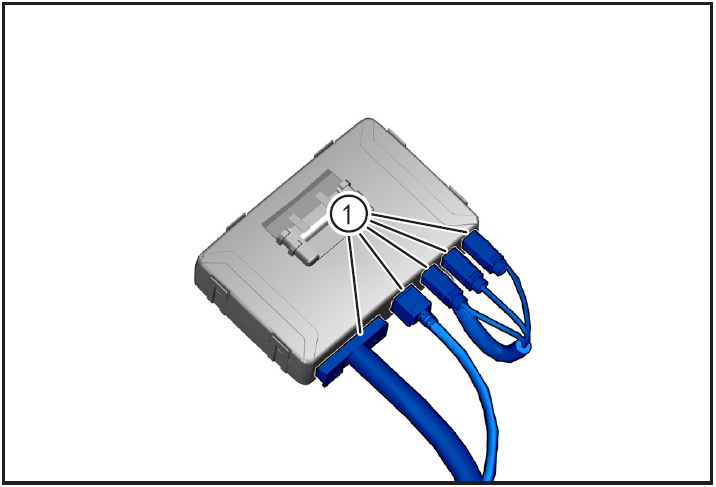

  • 按住远程监控装置插接器锁止卡，脱开远程监控装置插接器①，取下远程监控装置。
6- 检查

image-20220606102653117

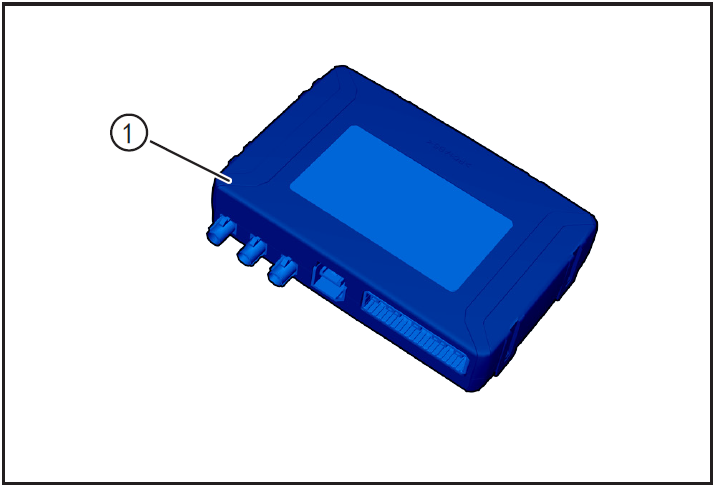

  • 检查远程监控装置①是否破损、针脚是否缺失或锈蚀，如有，则需更换新的远程监控装置进行安装。
7- 安装
安装远程监控装置

image-20220606102736592

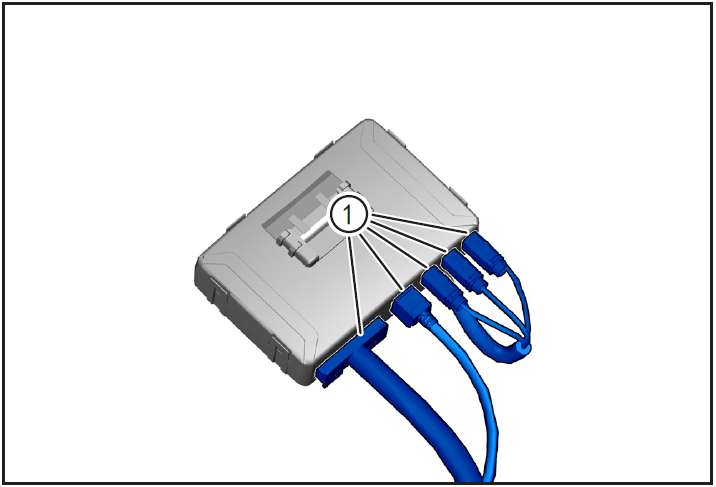

  • 将远程监控装置放置安装位置，安装远程监控装置插接器①，直至听见“咔哒”声即安装到位。
拆卸远程监控装置

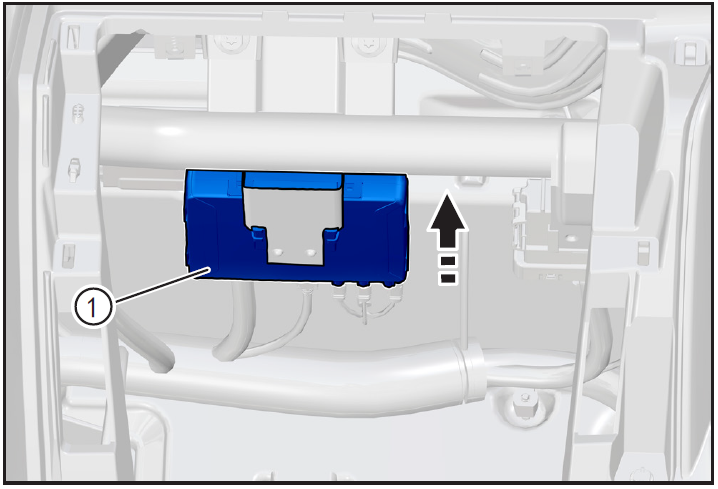

image-20220606102947770

  • 沿箭头方向滑动远程监控装置①，将其安装在仪表板骨架上，确保锁止可靠。

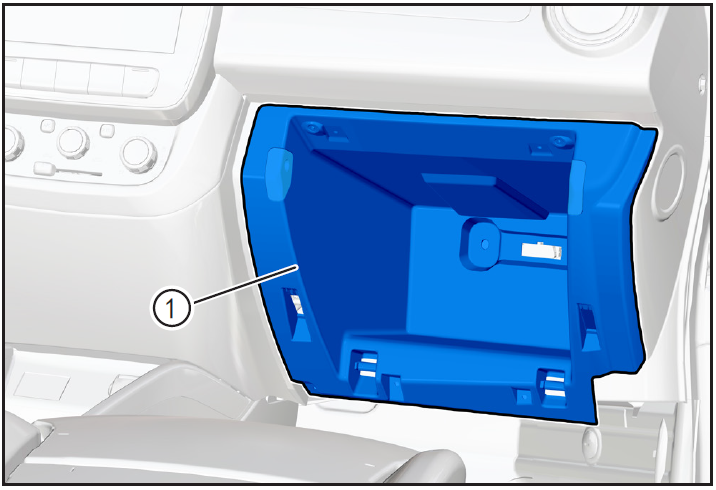

安装手套箱总成

image-20220606103015357

  • 安装手套箱总成①。（参照“仪表板”章节中的“手套箱总成的拆卸与安装”）
8- 车辆低压电路解锁
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
安装蓄电池正、负极电缆

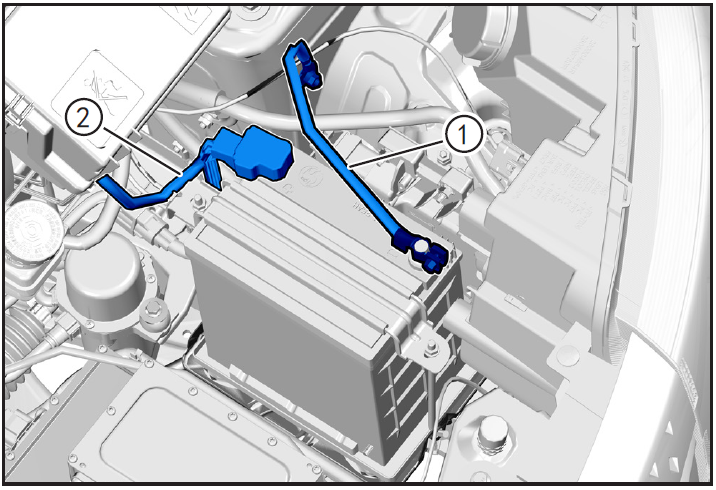

image-20220606103113072

  • 安装蓄电池负极电缆①、正极电缆②。
9- 清除故障码、试车
  • 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
  • 检查确认车辆运行正常。
  • 移除安全警示围栏、警示牌。

远程监控天线的拆卸与安装

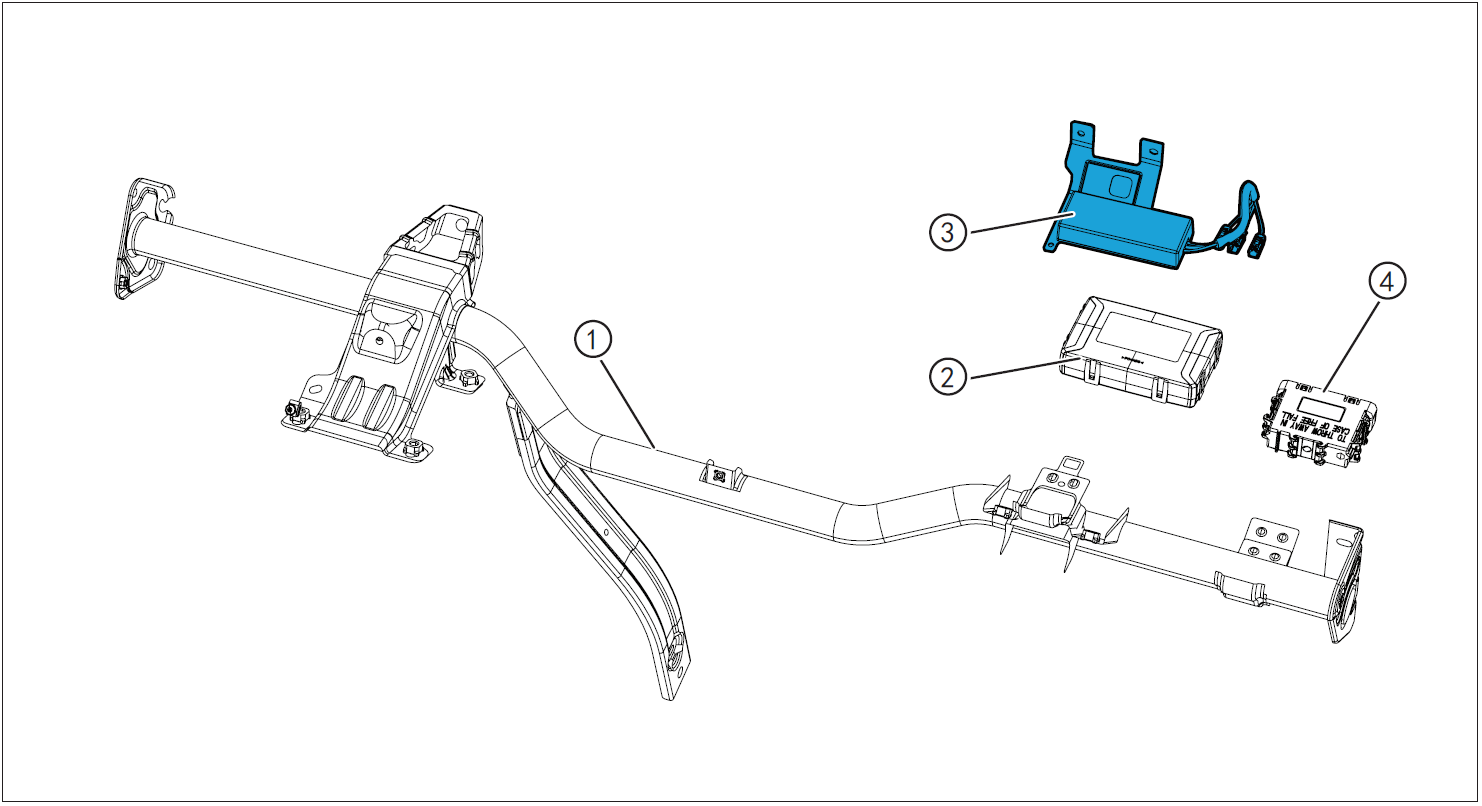

1- 部件位置

image-20220606103241228

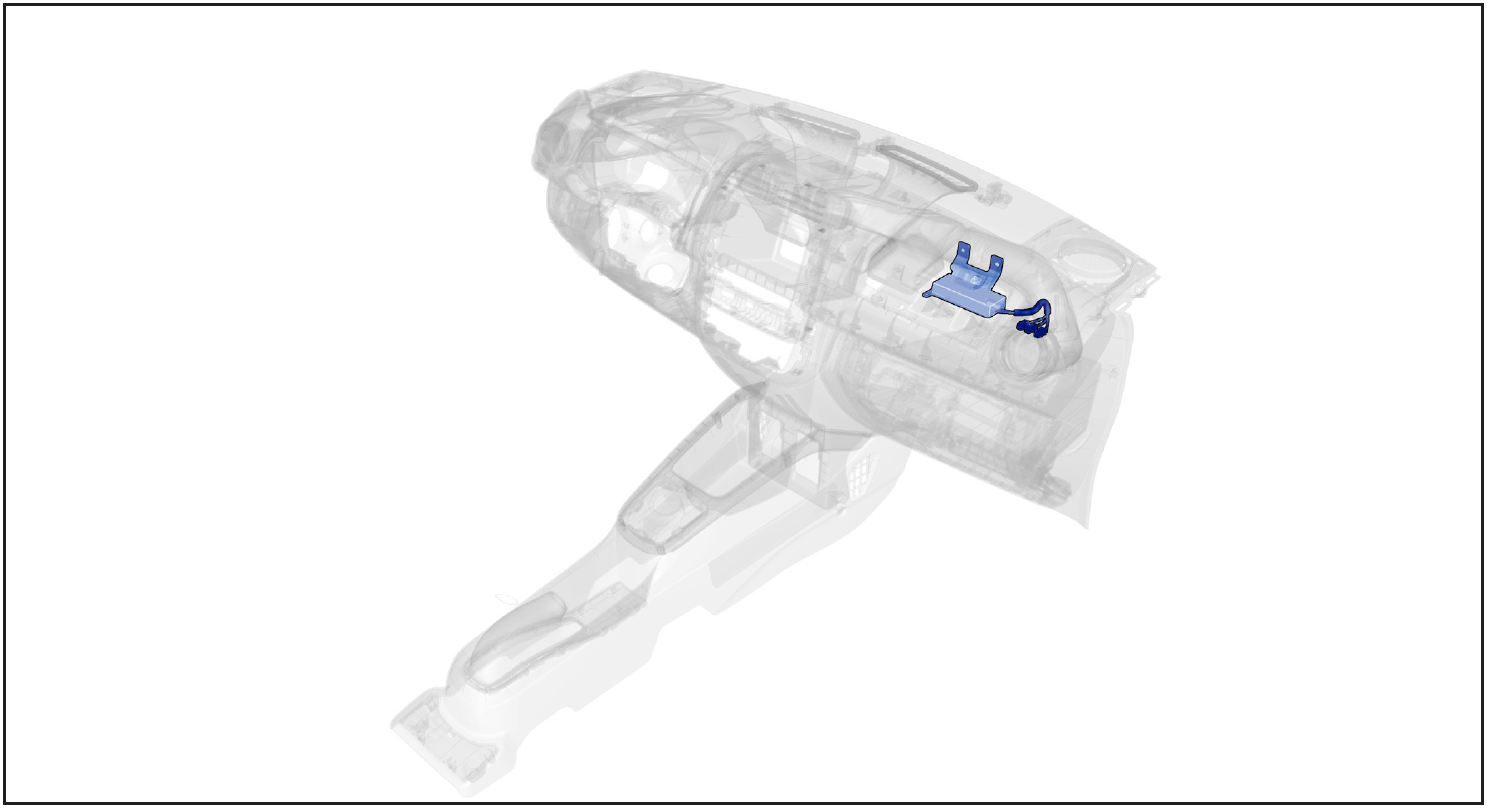

远程监控天线安装位于仪表板内侧，手套箱上部

image-20220606103316008

image-20220606103333554

3- 保护

image-20220606102139873

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握音响和电话维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 车辆低压电路锁止
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
整车ECU 休眠

image-20220606102331276

  • 登记电动车信息，检查仪表指示灯，休眠ECU。
脱开蓄电池正、负极电缆

image-20220606102404114

  • ·脱开蓄电池负极电缆①、正极电缆②。

注意！

  • 脱开蓄电池负极电缆后，注意避免正、负极短接。
5- 拆卸
拆卸远程监控装置

image-20220606103541271

  • 拆卸远程监控装置①。（参照本章节中的“远程监控装置的拆卸与安装”）
拆卸远程监控天线

image-20220606103611658

  • 使用 10mm 套筒拆卸远程监控天线固定螺母①，调整远程监控天线②位置并取出。
6- 检查

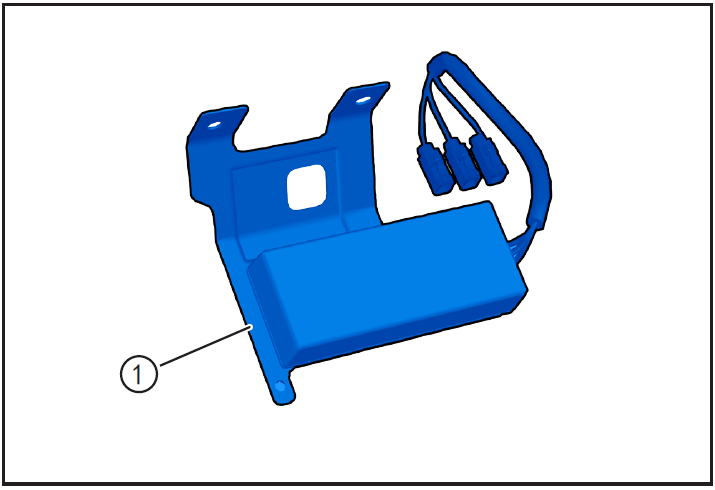

image-20220606103718123

  • 检查远程监控天线①是否破损、针脚是否缺失或锈蚀，如有，则需更换新的远程监控天线进行安装。
7- 安装
安装远程监控天线

image-20220606103803774

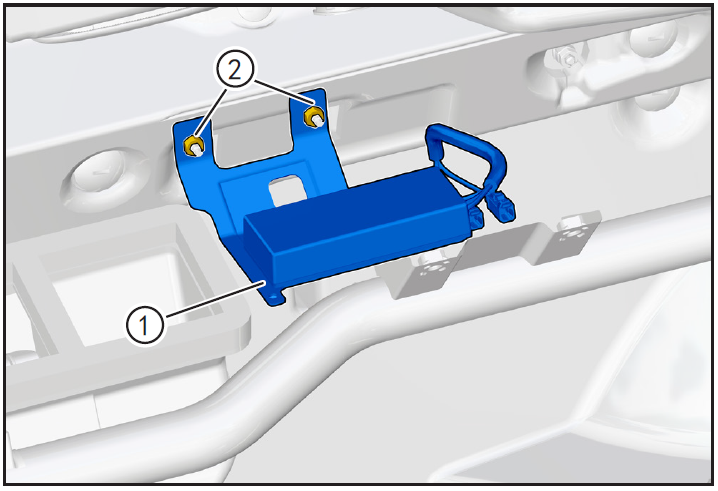

  • 调整远程监控装置①，将远程监控装置放至安装位置，带入固定螺母②，并使用10mm套筒拧紧，拧紧力矩为8N·m。
安装远程监控装置

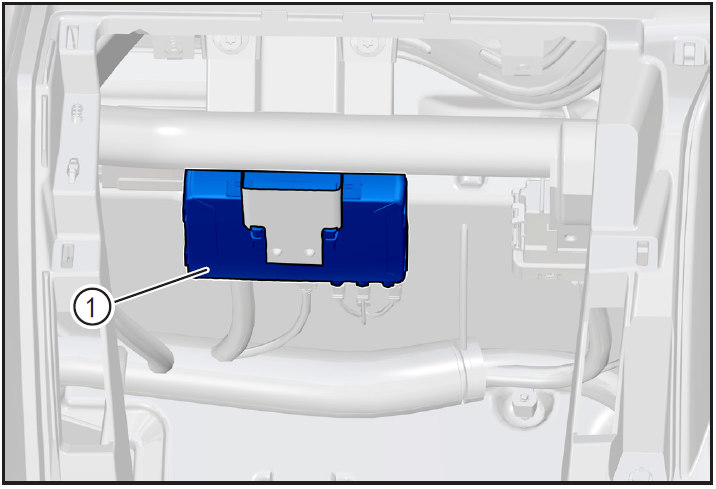

image-20220606103833590

  • 安装远程监控装置①。（参照本章节中的“远程监控装置的拆卸与安装”）
8- 车辆低压电路解锁
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
安装蓄电池正、负极电缆

image-20220606103917788

  • ·安装蓄电池负极电缆①、正极电缆②。
9- 清除故障码、试车
  • 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
  • 检查确认车辆运行正常。
  • 移除安全警示围栏、警示牌。

USB 端口

USB 端口的拆卸与安装

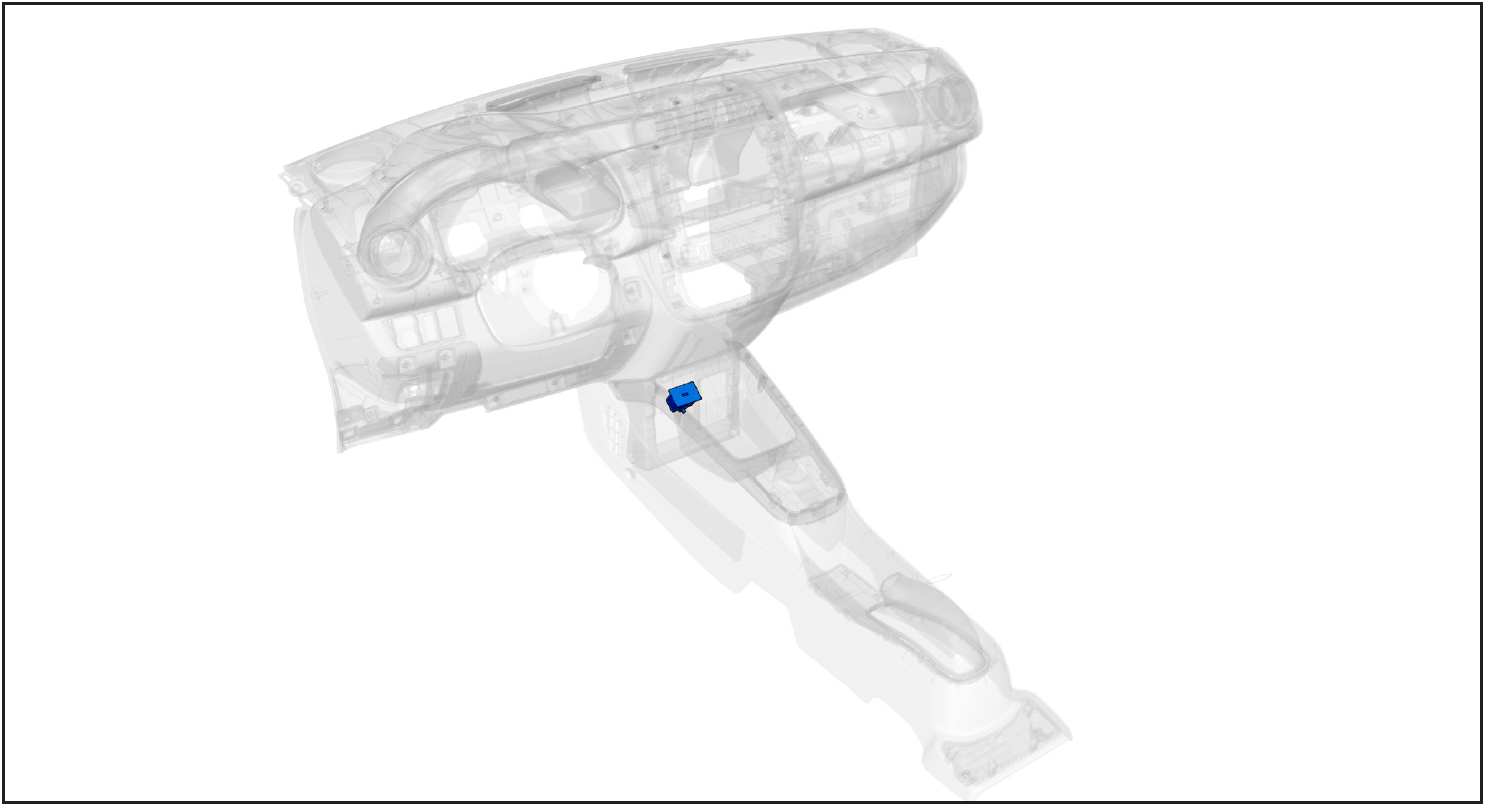

1- 部件位置

image-20220606104041402

USB 端口安装位于副仪表板上

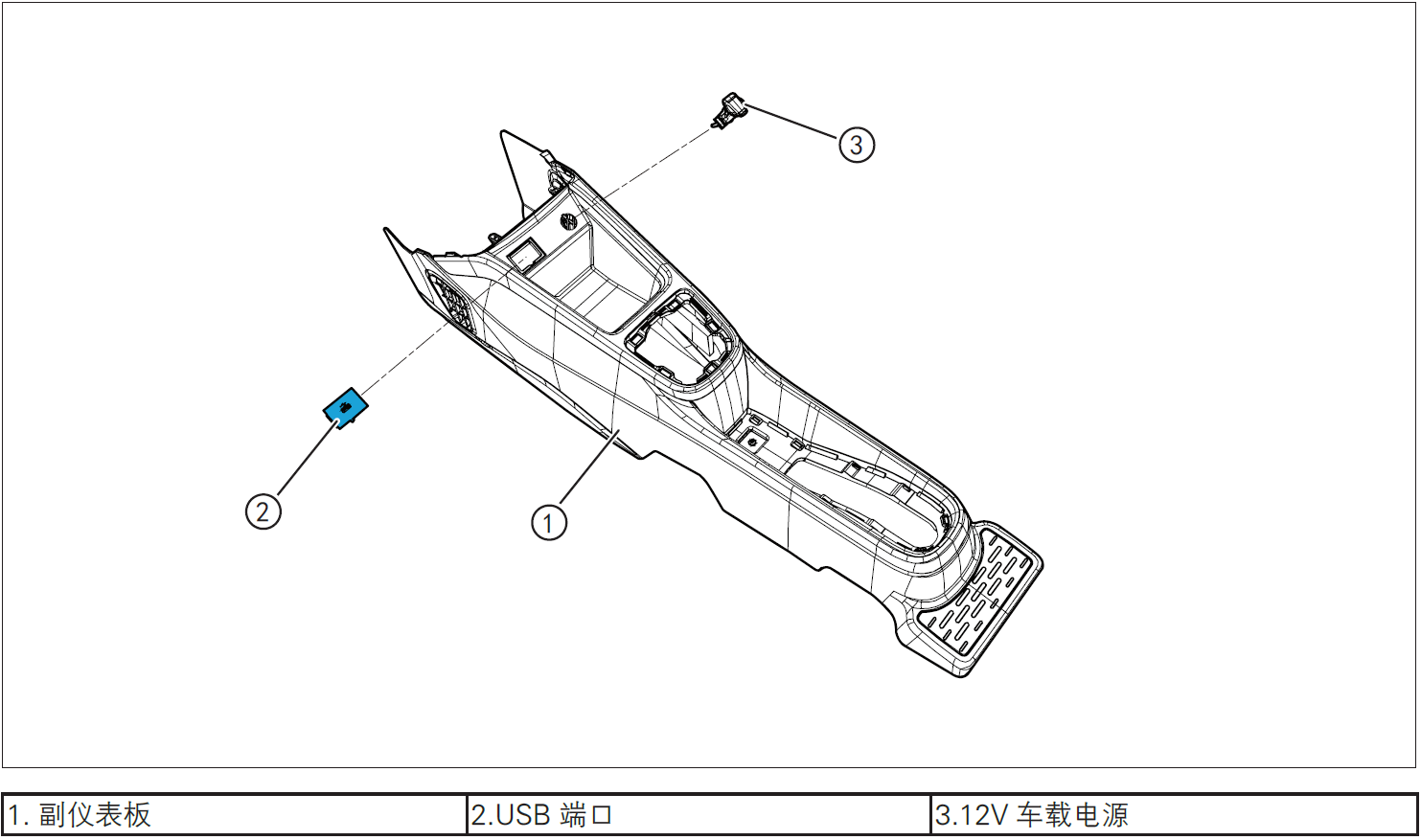

2- 部件结构图

image-20220606104143353

3- 保护

image-20220606102139873

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握音响和电话维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220606104350009

  • 内饰件拆卸工具（BBG1102）[1]。
5- 车辆低压电路锁止
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
整车ECU 休眠

image-20220606102331276

  • 登记电动车信息，检查仪表指示灯，休眠ECU。
脱开蓄电池正、负极电缆

image-20220606102404114

  • ·脱开蓄电池负极电缆①、正极电缆②。

注意！

  • 脱开蓄电池负极电缆后，注意避免正、负极短接。
6- 拆卸
拆卸USB 端口

image-20220606104446226

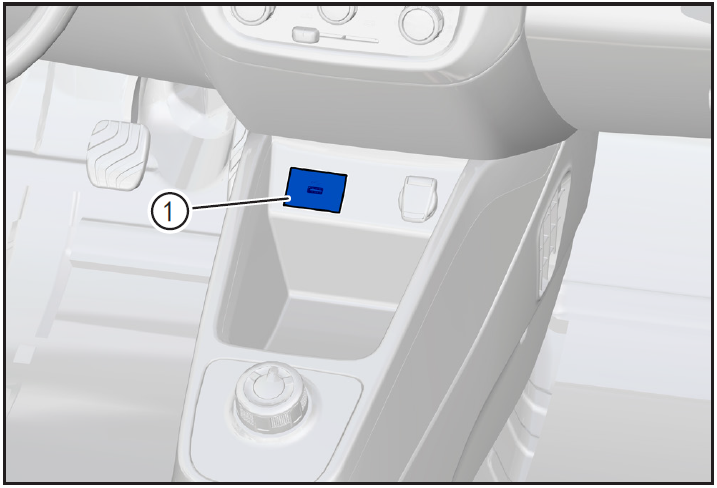

  • 使用内饰件拆卸工具（BBG1102）将 USB 端口①从仪表板上撬出。

image-20220606104507652

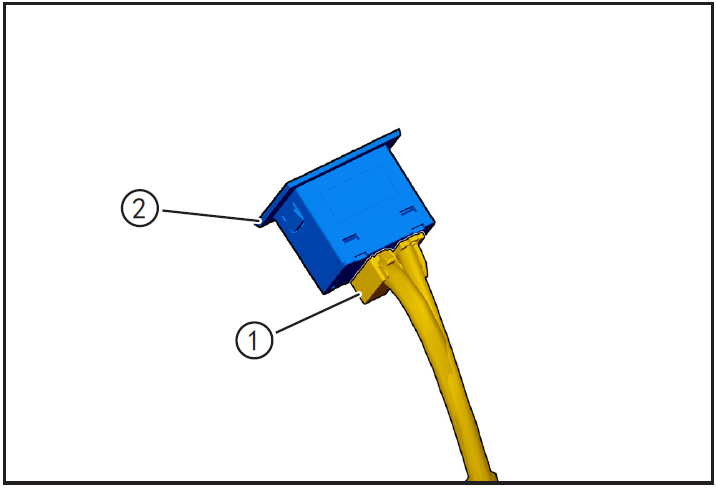

  • 按住 USB 端口插接器锁止卡，脱开 USB 端口插接器①，取下USB 端口②。
7- 检查

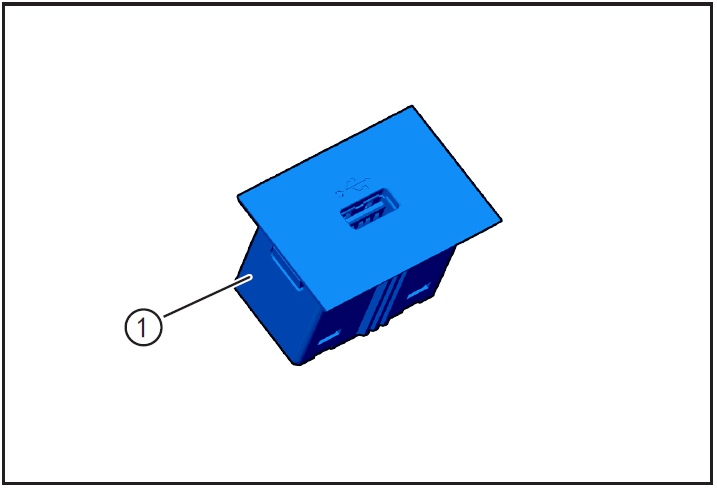

image-20220606104544822

  • 检查 USB 端口①是否破损、针脚是否缺失或锈蚀，如有，则需更换新的USB 端口进行安装。
8- 安装

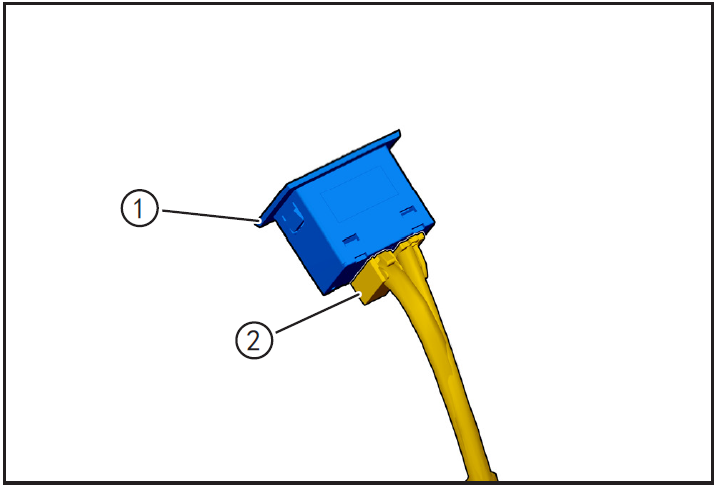

安装USB 端口

image-20220606104716962

  • 将 USB 端口①放置安装位置，安装 USB 端口插接器②，直至听见“咔哒”声即安装到位。

image-20220606104739768

  • 将 USB 端口①对准仪表板上安装到位，确认USB 端口安装可靠。
9- 车辆低压电路解锁
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”

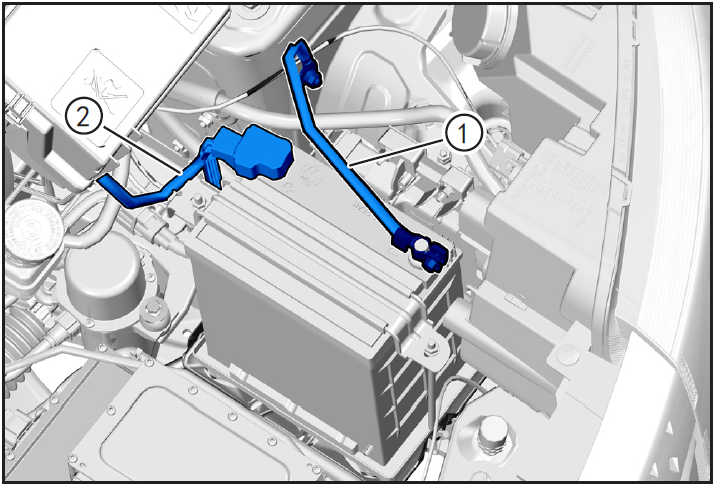

安装蓄电池正、负极电缆

image-20220606104849253

  • 安装蓄电池负极电缆①、正极电缆②。
10- 清除故障码、试车
  • 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
  • 检查确认车辆运行正常。
  • 移除安全警示围栏、警示牌。

扬声器

全频扬声器的拆卸与安装

1- 部件位置

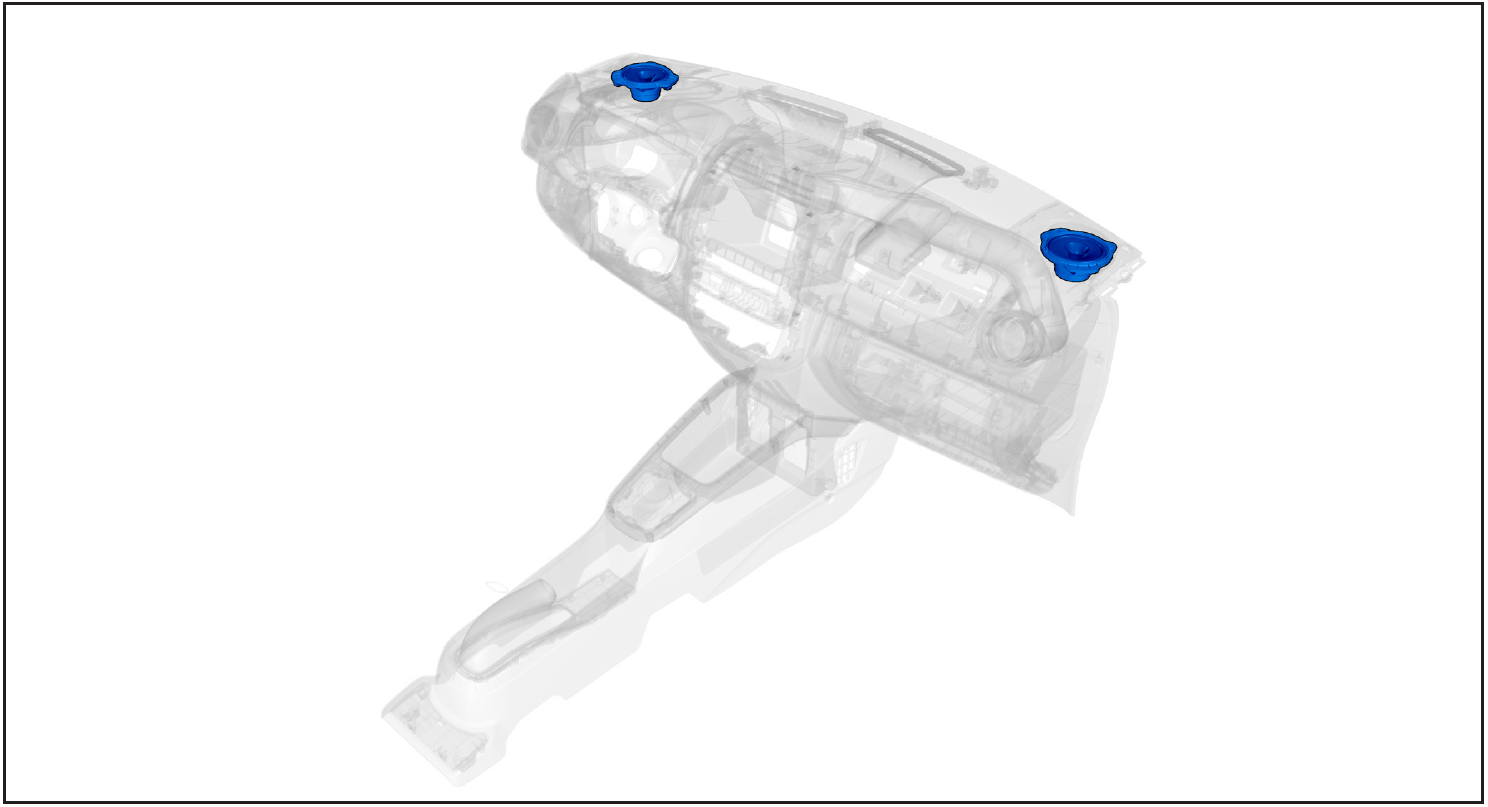

image-20220606105025781

全频扬声器安装位于仪表板前部左右两侧

2- 部件结构图

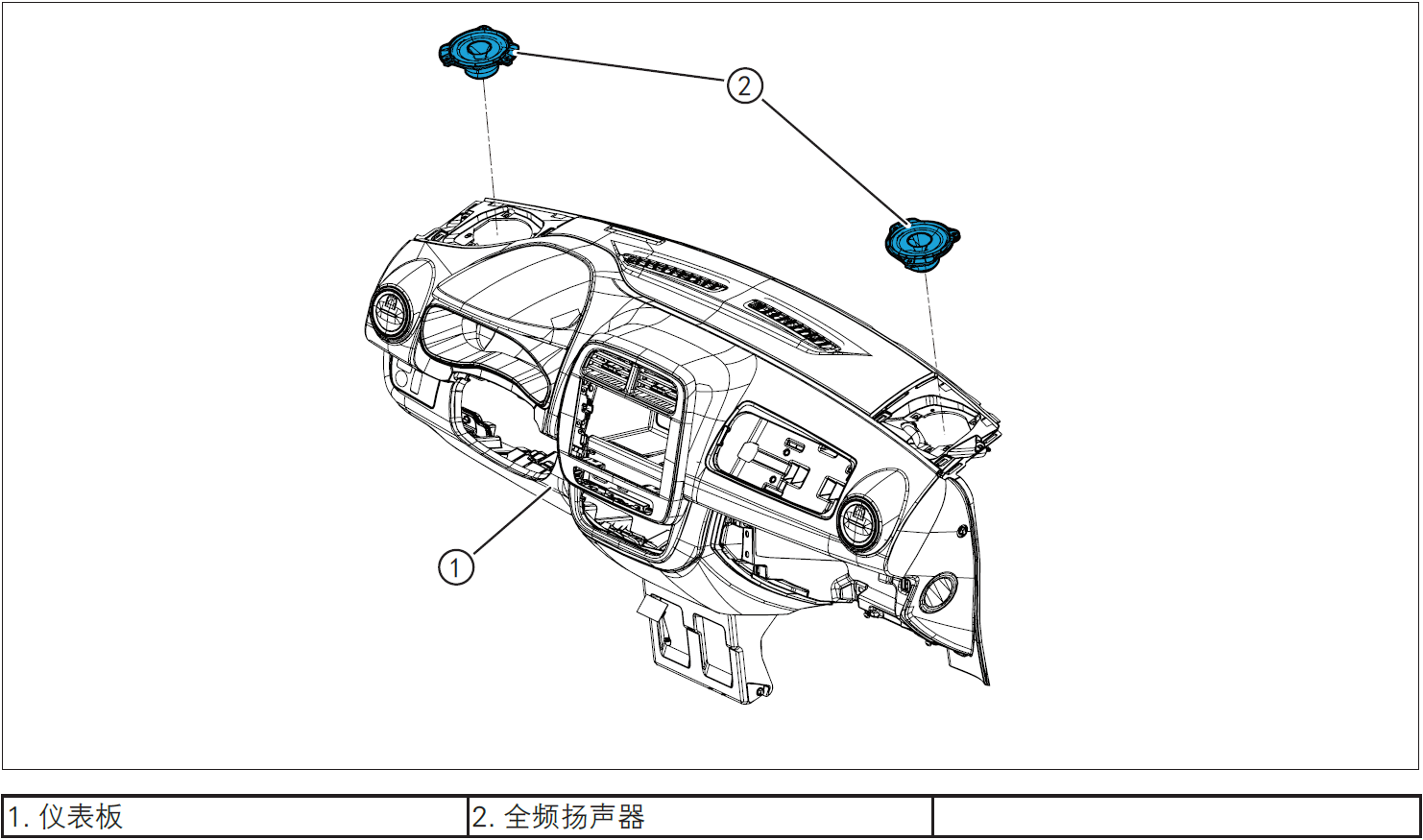

image-20220606105137607

3- 保护

image-20220606102139873

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握音响和电话维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220606104350009

  • 内饰件拆卸工具（BBG1102）[1]。
5- 车辆低压电路锁止
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
整车ECU 休眠

image-20220606102331276

  • 登记电动车信息，检查仪表指示灯，休眠ECU。
脱开蓄电池正、负极电缆

image-20220606102404114

  • ·脱开蓄电池负极电缆①、正极电缆②。

注意！

  • 脱开蓄电池负极电缆后，注意避免正、负极短接。
6- 拆卸
拆卸A 柱内饰板总成

image-20220606105250318

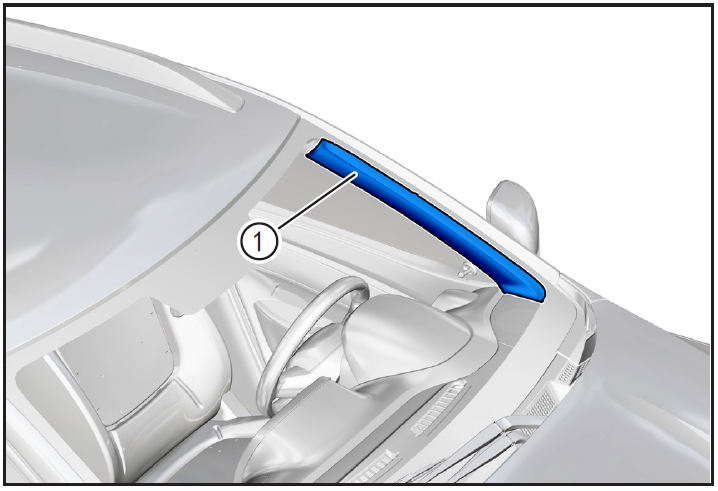

  • 拆卸A柱内饰板总成①。（参照“内饰与外饰”章节中的“A 柱内饰板总成的拆卸与安装”）

注意！

  • 用同样的方法拆卸另一侧 A 柱内饰板。
拆卸扬声器孔盖

image-20220606105402432

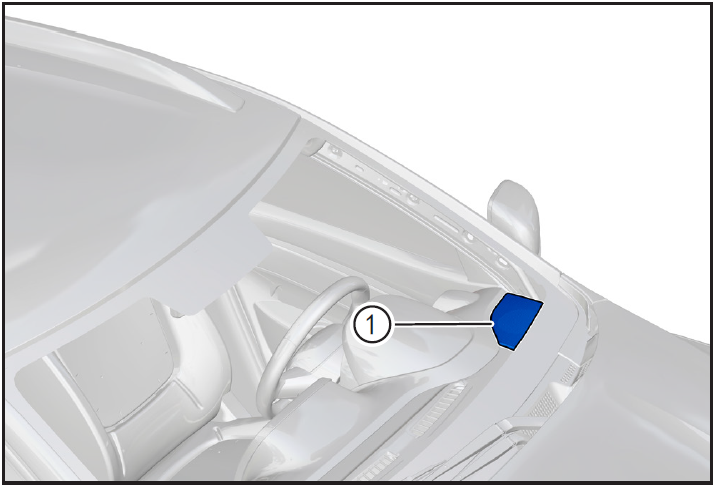

  • 使用内饰件拆卸工具（BBG1102）撬开扬声器孔盖①。

注意！

  • 用同样的方法拆卸另一侧扬声器孔盖。
拆卸扬声器

image-20220606110005796

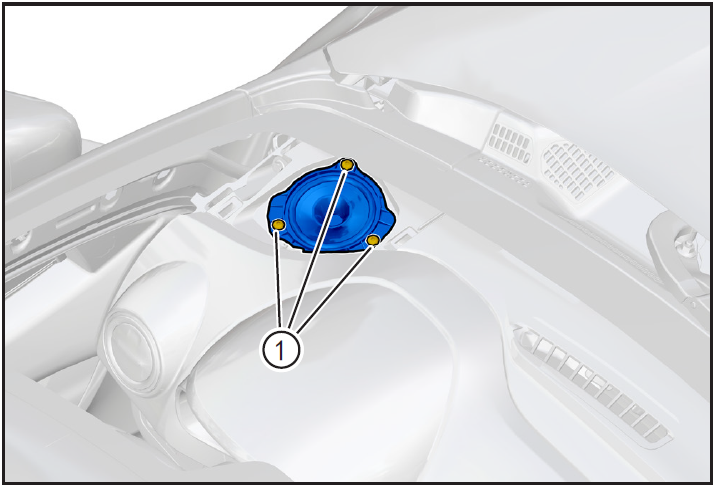

  • 使用 T20批头拆卸扬声器固定螺钉①。

注意！

  • 用同样的方法拆卸另一侧扬声器固定螺钉。

image-20220606110155866

image-20220606110211087

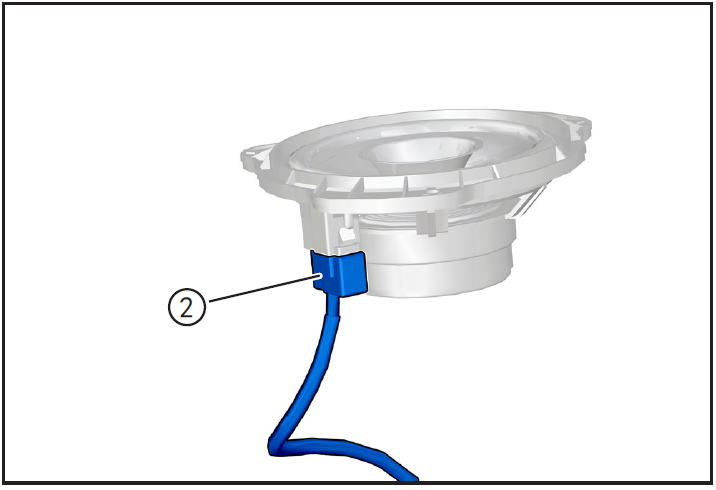

  • 将扬声器①从仪表板上取出，脱开扬声器插接器②，取下扬声器。
7- 检查

image-20220606110228969

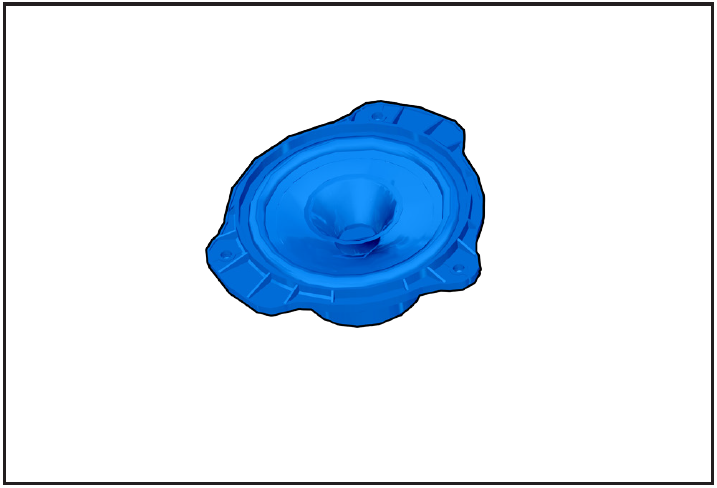

  • 检查扬声器①是否破损、针脚是否缺失或锈蚀，如有，则需更换新的扬声器进行安装。
8- 安装
安装扬声器

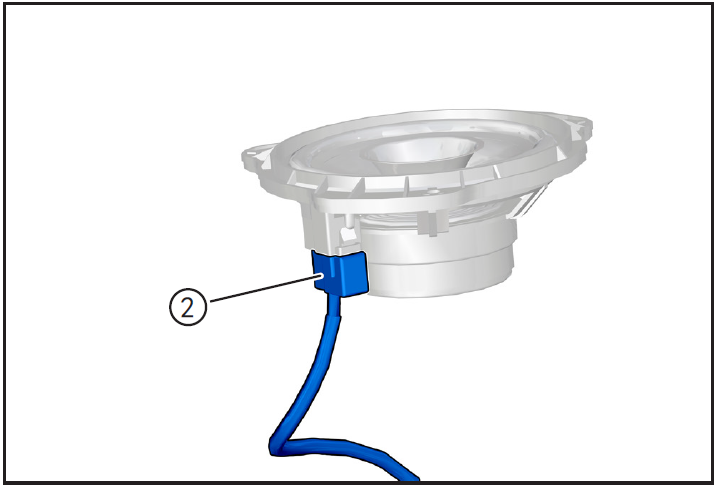

image-20220606110314545

image-20220606110325467

  • 将扬声器①放至安装位置。
  • 安装扬声器插接器②，确认安装到位。

注意！

  • 用同样的方法拆卸另一侧扬声器。

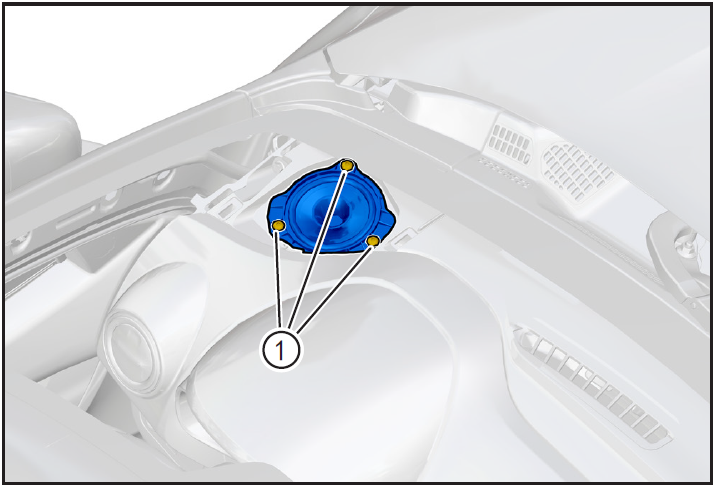

  • 使用 T20批头安装扬声器固定螺钉①。

image-20220606110611653

注意！

  • 用同样的方法拆卸另一侧扬声器固定螺钉。
安装扬声器孔盖

image-20220606110704362

将扬声器孔盖①对准仪表板安装到位。

注意！

  • 用同样的方法安装另一侧扬声器孔盖。
安装A 柱内饰板总成

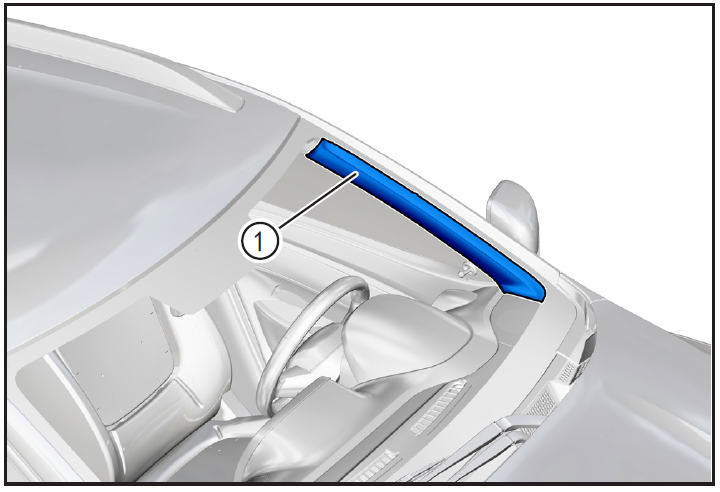

image-20220606110809985

  • 安装A柱内饰板总成①。（参照“内饰与外饰”章节中的“A 柱内饰板总成的拆卸与安装”）

注意！

  • 用同样的方法安装另一侧 A 柱内饰板。
9- 车辆低压电路解锁
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
安装蓄电池正、负极电缆

image-20220606110927791

  • 安装蓄电池负极电缆①、正极电缆②。
10- 清除故障码、试车
  • 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
  • 安装完成后检查扬声器功能是否正常。
  • 移除安全警示围栏、警示牌。

倒车摄像头

倒车摄像头的拆卸与安装

1- 部件位置

image-20220606111042233

倒车摄像头安装位于后背门上

2- 保护

image-20220606102139873

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握音响和电话维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
3- 推荐工具

image-20220606104350009

  • 内饰件拆卸工具（BBG1102）[1]。
4- 车辆低压电路锁止
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
整车ECU 休眠

image-20220606102331276

  • 登记电动车信息，检查仪表指示灯，休眠ECU。
脱开蓄电池正、负极电缆

image-20220606102404114

  • ·脱开蓄电池负极电缆①、正极电缆②。

注意！

  • 脱开蓄电池负极电缆后，注意避免正、负极短接。
5- 拆卸
拆卸倒车摄像头

image-20220606111204835

  • 沿着倒车摄像头边缘，粘贴保护性胶带。（防止拆卸过程中划伤车身油漆）

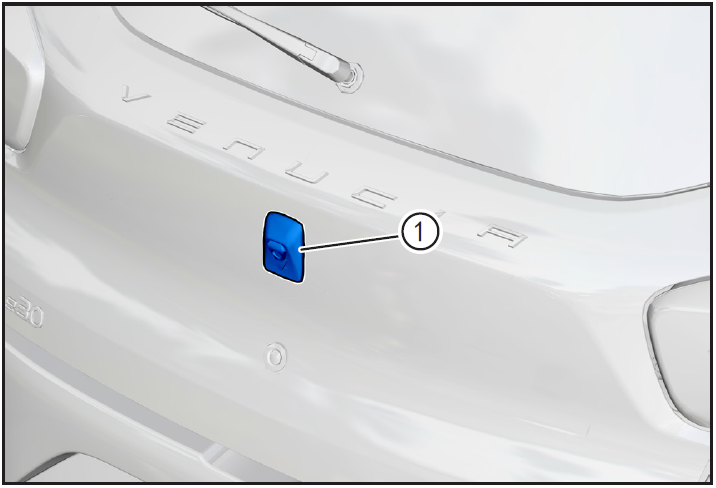

  • 使用内饰件拆卸工具（BBG1102）沿倒车摄像头①边缘，将其从后背门上翘出。

image-20220606111240820

  • 翻转倒车摄像头①，按住倒车摄像头插接器锁止卡，脱开倒车摄像头插接器②，取下倒车摄像头。

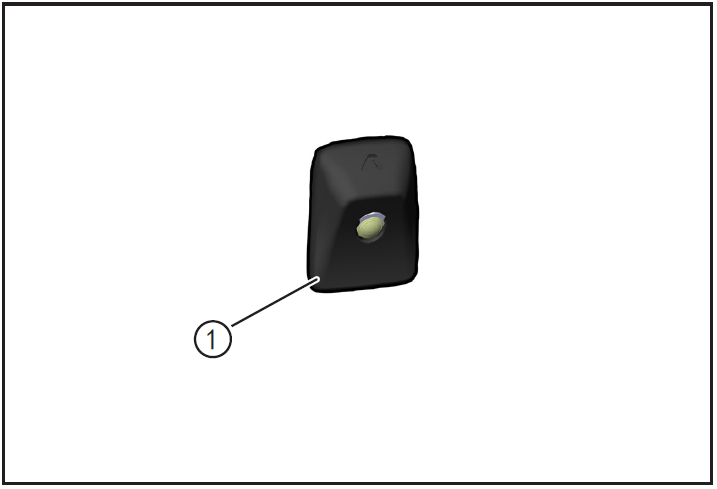

6- 检查

image-20220606111308069

  • 检查倒车摄像头①是否破损，如有，则需更换新的进行安装。
  • 将倒车摄像头的固定胶带清除干净，重新粘贴指定胶带进行安装。
7- 安装
安装倒车摄像头

image-20220606111347860

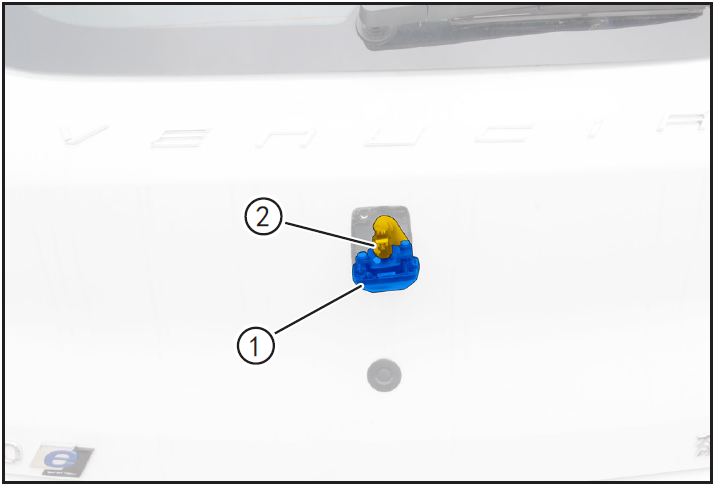

  • 将倒车摄像头①放至安装位置。
  • 安装倒车摄像头插接器②，直至听见“咔哒”声即安装到位。

image-20220606111411599

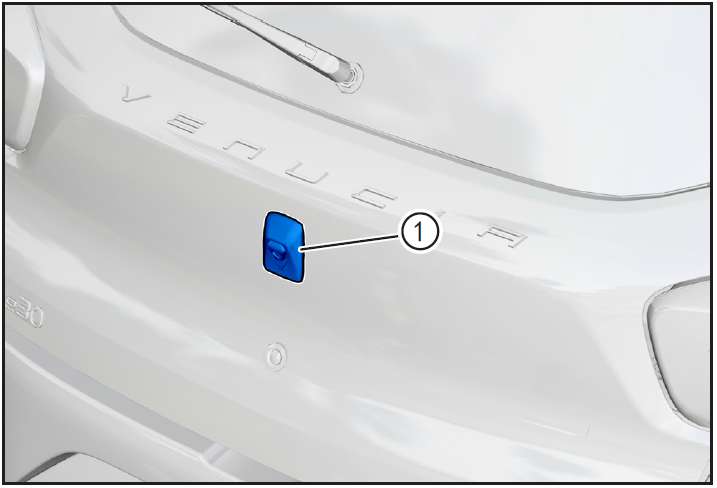

  • 将倒车摄像头①粘至后背门上的固定安装孔内。
8- 车辆低压电路解锁
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
安装蓄电池正、负极电缆

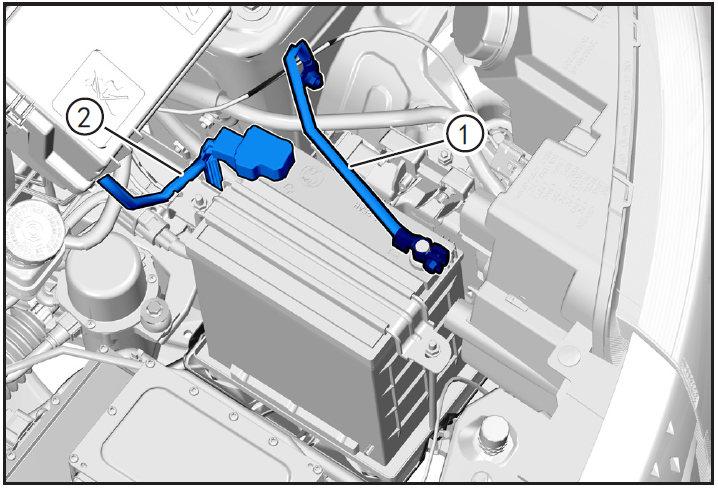

image-20220606111457017

  • 安装蓄电池负极电缆①、正极电缆②。
9- 清除故障码、检查
  • 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
  • 安装完成后，检查确认倒车摄像头功能正常。
  • 移除安全警示围栏、警示牌。

倒车雷达

倒车雷达传感器的拆卸与安装

1- 部件位置

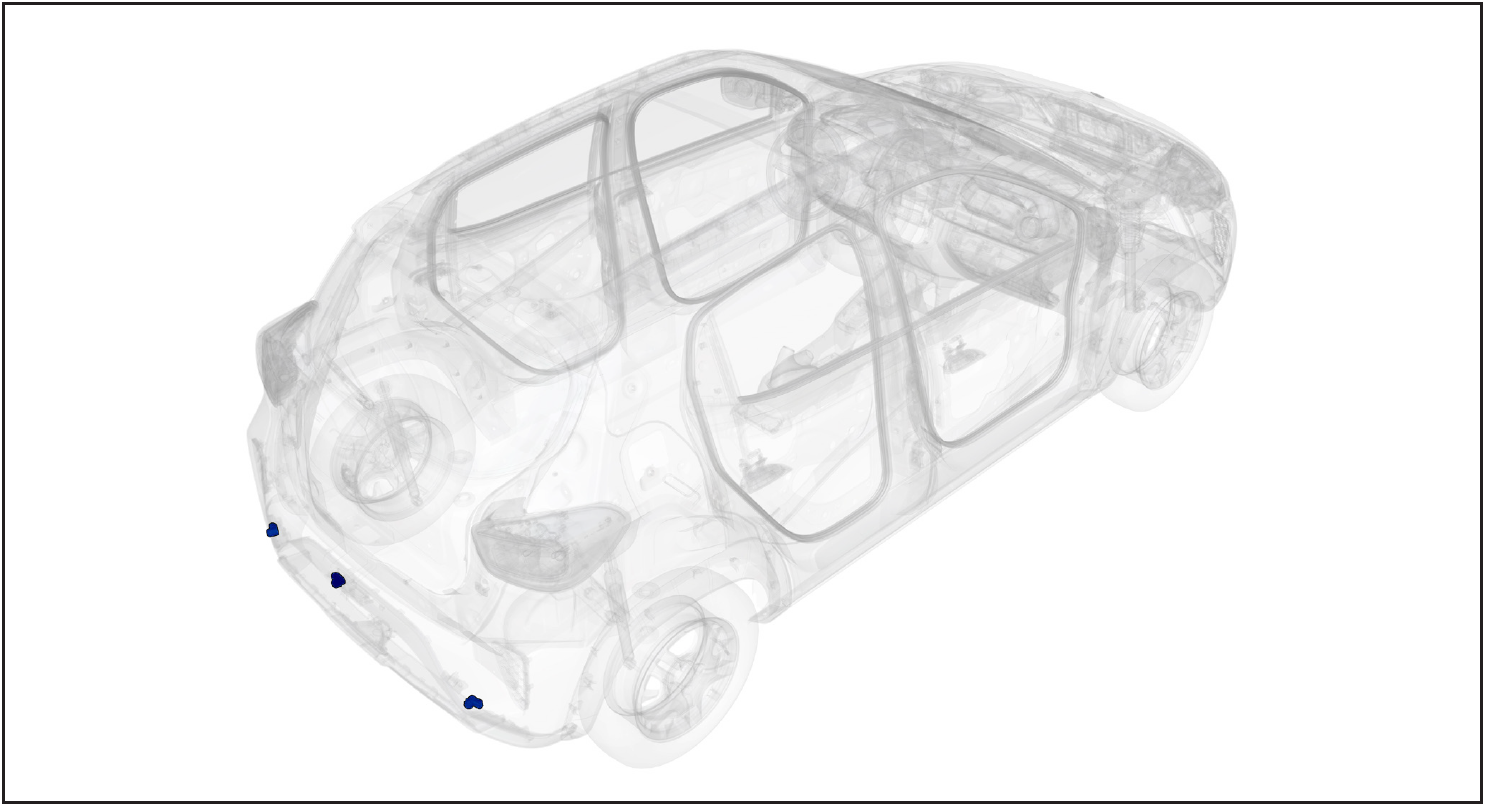

image-20220606111644576

倒车雷达传感器安装位于后保险杠左、右及中部三处

2- 部件结构图

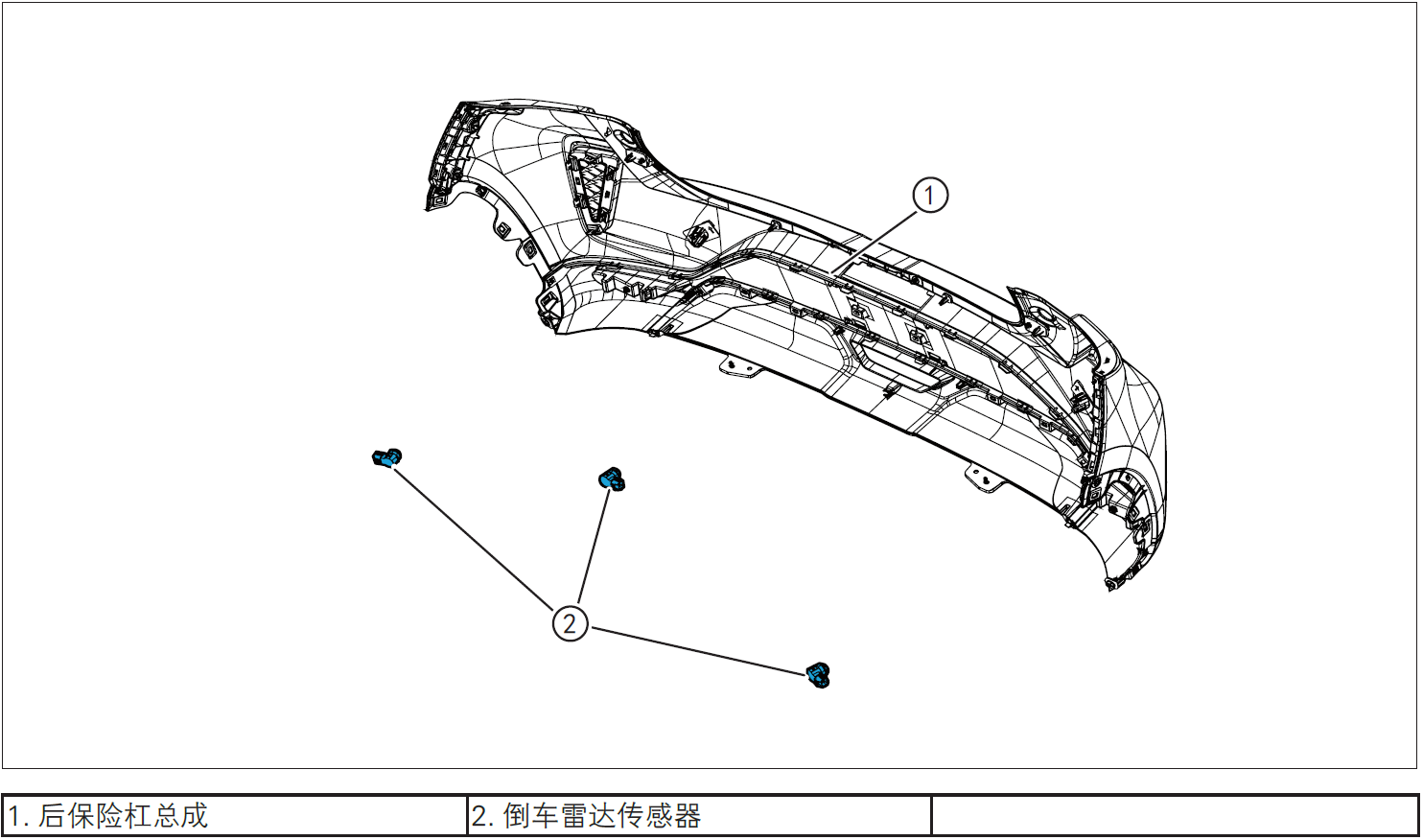

image-20220606111726284

3- 保护

image-20220606102139873

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握音响和电话维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220606104350009

  • 内饰件拆卸工具（BBG1102）[1]。
5- 车辆低压电路锁止
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
整车ECU 休眠

image-20220606102331276

  • 登记电动车信息，检查仪表指示灯，休眠ECU。
脱开蓄电池正、负极电缆

image-20220606102404114

  • ·脱开蓄电池负极电缆①、正极电缆②。

注意！

  • 脱开蓄电池负极电缆后，注意避免正、负极短接。
6- 拆卸

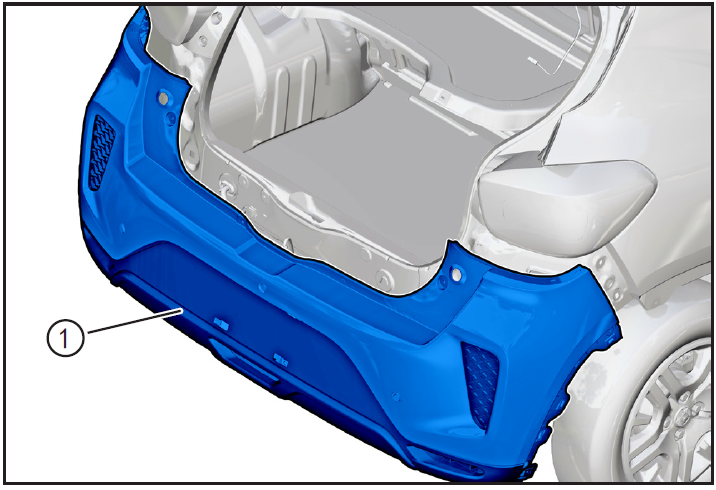

拆卸后保险杠总成

image-20220606111833886

  • 拆卸后保险杠总成①。（参照本章节中的“后保险杠总成的拆卸与安装”）
拆卸倒车雷达传感器线束

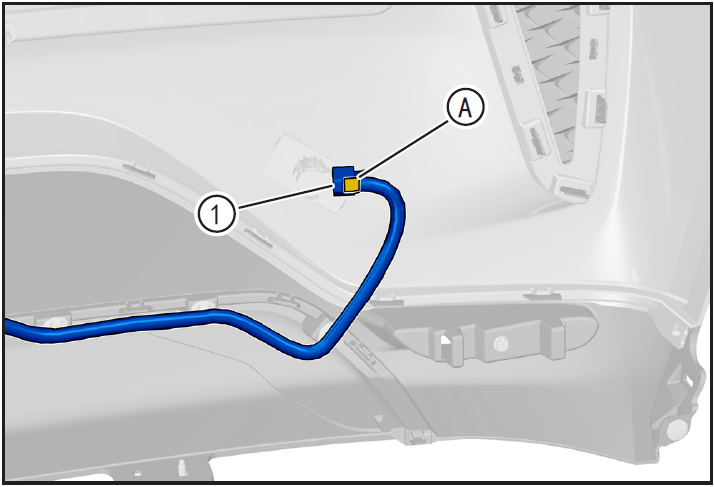

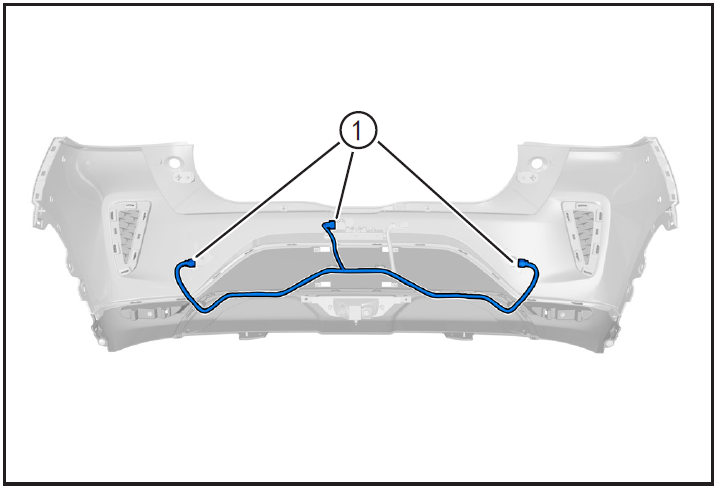

image-20220606111859237

image-20220606111922022

  • 按住倒车雷达传感器插接器（A），脱开倒车雷达传感器①。
安装倒车雷达传感器

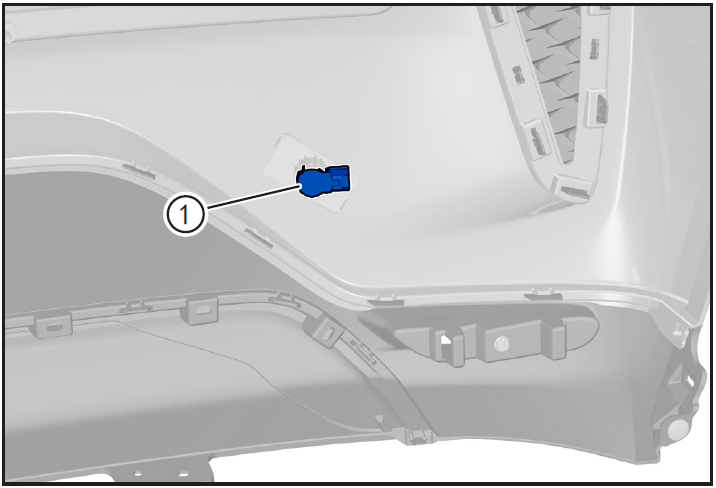

image-20220606111947535

  • 使用内饰件拆卸工具（BBG1102）取出 3 个倒车雷达传感器①。
7- 检查

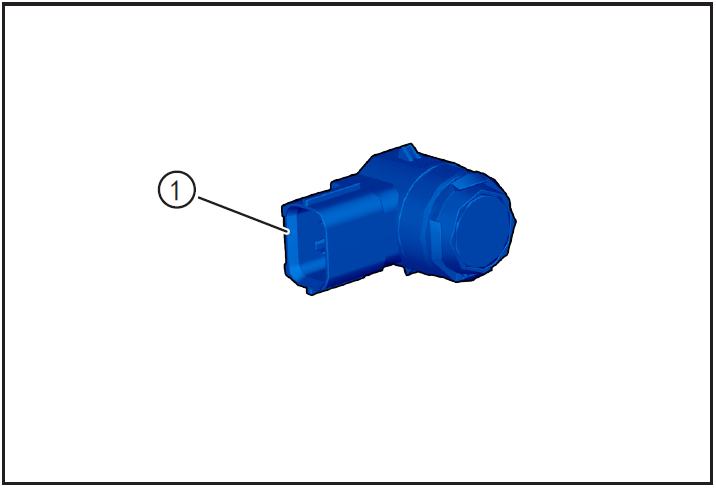

image-20220606112015903

  • 检查倒车雷达传感器①是否破损，针脚是否腐蚀，如有，则需更换新的进行安装。
8- 安装
安装倒车雷达传感器

image-20220606114438821

  • 将倒车雷达传感器①放至安装位置，确认锁止可靠。
安装倒车雷达传感器线束

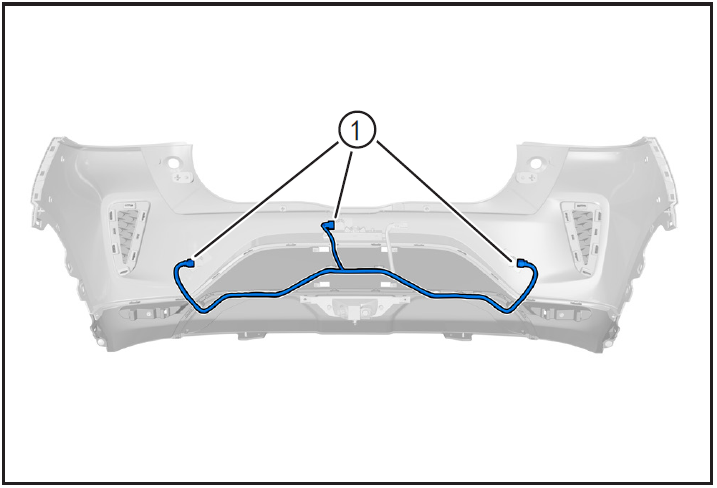

image-20220606114504377

  • 安装倒车雷达传感器①，直至听见“咔哒”声即安装到位。
安装后保险杠总成

image-20220606114529942

  • 安装后保险杠总成①。（参照本章节中的“后保险杠总成的拆卸与安装”）
9- 车辆低压电路解锁
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
安装蓄电池正、负极电缆

image-20220606114610650

  • 安装蓄电池负极电缆①、正极电缆②。
10- 清除故障码、检查
  • 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
  • 安装完成后，检查确认后倒车雷达功能正常。
  • 移除安全警示围栏、警示牌。
