内饰与外饰

注意事项

内饰与外饰维修注意事项

  • 维修工作开始前，在翼子板、座椅等容易划伤的部件上盖上保护垫。
  • 紧固件是非常重要的连接部件，需要更换时，则应使用带有相同零件号的紧固件，如果找不到零件号相同的紧固件，则可以使用一件尺寸相同、强度相同的紧固件。如果没有遵守上述要求，则可能会损坏其主要部件和系统的性能或者导致修理费用的增加。不得使用那些质量低下或更改设计的紧固件。安装时，必须按规定扭矩拧紧，并确保这些紧固件完好无损
  • 对配备安全气囊系统的车辆，修理车身时，如可能碰撞安全气囊系统部件，修理前拆卸这些部件并安全存放。
  • 完成保险杠的拆装后，应按照规定值调整间隙。

准备工作

专用工具

image-20220608161710181

维修数据及规格参数

技术参数

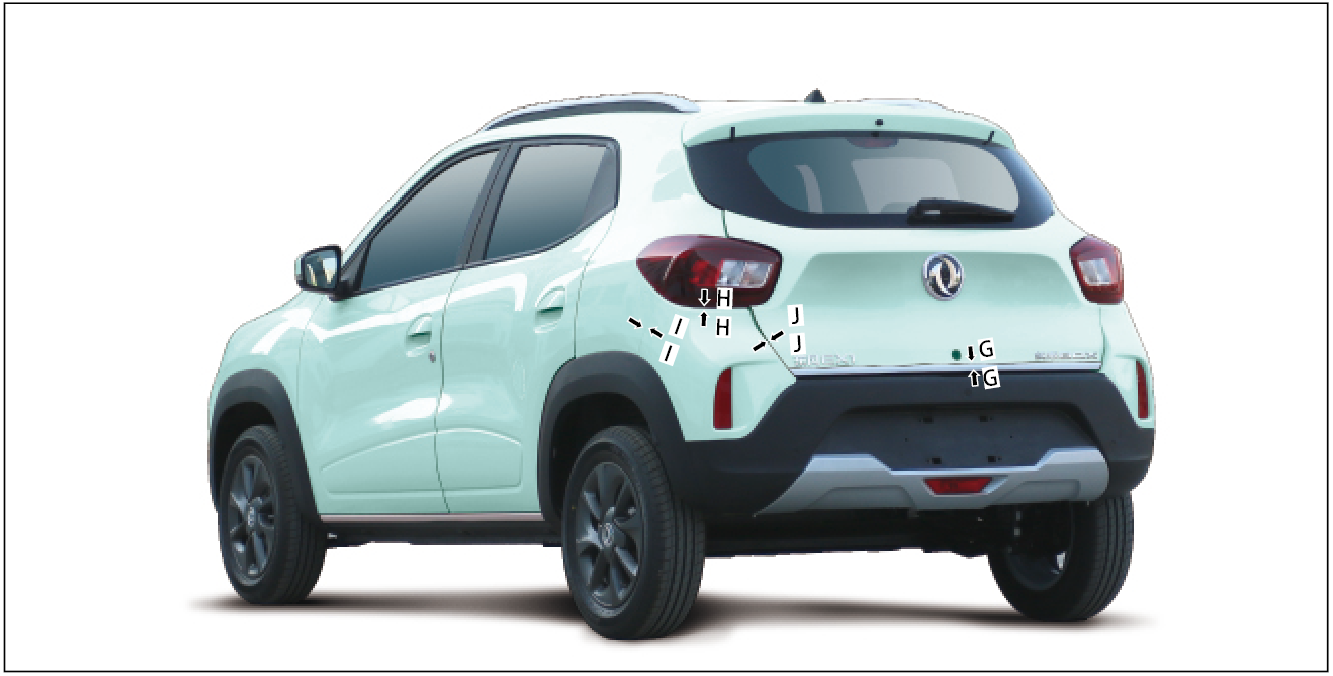

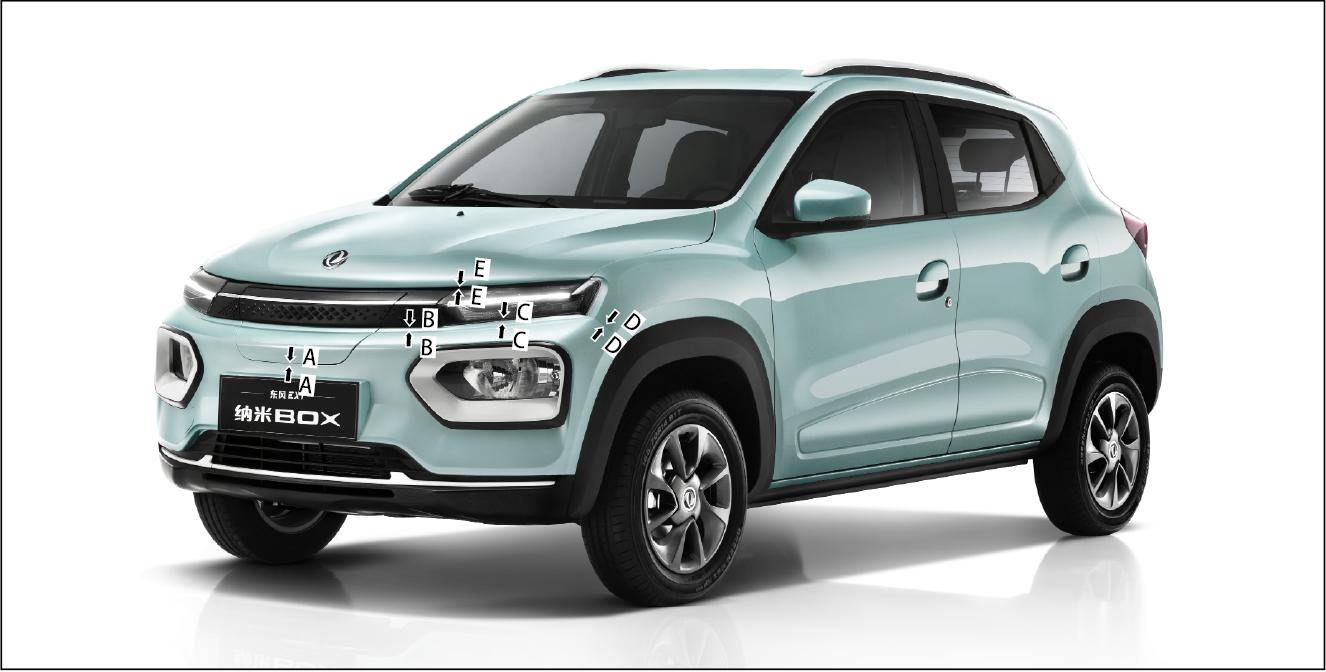

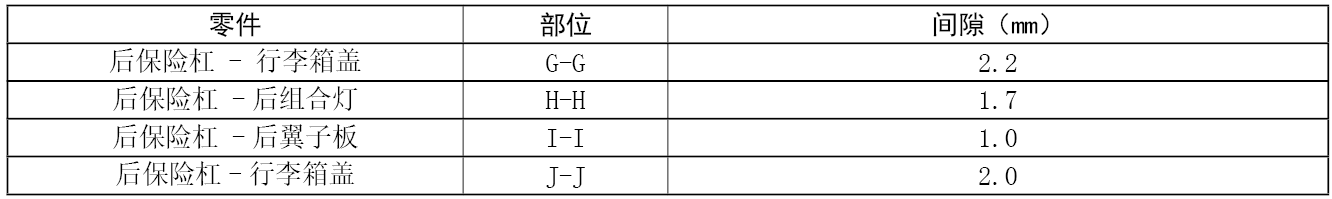

前舱罩盖调整间隙image-20220726085808286image-20220726090939603行李箱调整间隙image-20220726091110670image-20220726091218703

系统概述

结构与特性

前保险杠部件

image-20220726091558619image-20220726091640659

后保险杠部件

image-20220726092110243image-20220726092133546

前门密封组件

image-20220608162032557

后门密封组件

image-20220608162101414

机舱隔热垫组件

image-20220608162130837

内饰板组件

image-20220608162209991

故障诊断

常见故障排除

image-20220608162255227

前保险杠

前保险杠总成的拆卸与安装

1- 部件位置

image-20220726092503504

前保险杠安装位于车辆前端

2- 部件结构图

image-20220726092541794image-20220726092607033

3- 保护

image-20220726092647680

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
5- 车辆低压电路锁止
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
整车ECU 休眠

image-20220726092812478

脱开蓄电池正、负极电缆

image-20220608162634991

  • 脱开蓄电池负极电缆①、正极电缆②。

注意！

  • 脱开蓄电池负极电缆后，注意避免正、负极短接。
6- 拆卸
拆卸前轮眉装饰件总成

image-20220726093710171

  • 拆卸前轮眉装饰件总成①。（参照本章节中的“前轮眉装饰件总成的拆卸与安装”）

提示

  • 拆卸前保险杆总成需拆卸左右两侧前轮眉装饰件总成。
拆卸前保险杠总成

image-20220726093743598

  • 使用T20批头拆卸前保险杠总成固定螺钉①。（左右两侧各一）

image-20220726093808913

  • 举升车辆至适当高度，使用内饰件拆卸工具（BBG1102）脱开前保险杠总成与前挡泥板2个固定卡①。

  • 使用 10mm 套筒拆卸前保险杠总成 2 个固定螺栓②。

  • image-20220608162947984

  • 降低车辆至适当高度，打开充电口罩盖，使用10mm套筒拆卸前保险杠总成2 个固定螺栓①。

  • 使用内饰件拆卸工具（BBG1102）脱开前保险杠总成4 个固定卡①。

  • image-20220726093844607

  • 将前保险杠①从安装支架②的凸台上脱开（两侧）。

image-20220726094056697

  • 在助手的帮助下，向外拉前保险杠①，将其从车身横梁上脱开。

image-20220726094740985

  • 在助手的帮助下，将充电口罩板释放拉索①从固定卡上脱开，调整充电口罩板释放拉索锁销②，将其从充电口罩板开启操纵机构上脱开。
  • 两人协助，取下前保险杠。
  • image-20220726094840565
7- 安装
安装前保险杠总成

image-20220726094919594

  • 将前保险杠放至安装位置，将充电口罩板释放拉索锁销①卡入充电口罩板开启操纵机构。
  • 将充电口罩板释放拉索②卡入固定卡。

image-20220726100936796

  • 在助手的帮助下，沿箭头方向将前保险杠①对准安装孔放至车身横梁。

image-20220726101026487

  • 将前保险杠①卡入安装支架②的凸台上（两侧）。

image-20220726101125530

  • 安装前保险杠总成固定卡①。
  • 安装前保险杠总成 2 个固定螺栓②，并使用10mm 套筒拧紧，拧紧力矩为8N·m。

提示

  • 更换损坏或遗失的固定卡。

image-20220726101155978

  • 安装到位后检查叶子板与前保险杠之间间隔大小是否符合保险杠的装配调整间隙维修数据及规格参数，前保险杠与前叶子板及前组合大灯面差等。
  • 如有上述情况对前保险杠重新安装或修复相应位置

image-20220608163522304

  • 打开充电口罩盖，安装前保险杠总成 2 个固定螺栓②，并使用10mm 套筒拧紧，拧紧力矩为8N·m

image-20220726101334530

  • 安装前保险杠总成固定螺钉①，并使用 T20批头拧紧。（左右两侧各一）

image-20220608163610150

  • 举升车辆至适当高度，安装前保险杠总成 2 个固定卡①。
  • 对准安装孔，安装前保险杠总成 2 个固定螺栓②，并使用10mm 套筒拧紧，拧紧力矩为8N·m。
安装前轮眉装饰件总成

image-20220726101415894

  • 安装前轮眉装饰件总成①。（参照本章节中的“前轮眉装饰件总成的拆卸与安装”）
8- 车辆低压挂牌解锁
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压挂牌上锁及解锁”
安装蓄电池正、负极电缆

image-20220608163915639

  • 安装蓄电池负极电缆①、正极电缆②。
9- 清除故障码
  • 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
  • 移除安全警示围栏、警示牌。

前保险杠安装支架的拆卸与安装

1- 部件位置

image-20220608164113434

前保险杠安装支架安装位于前保险杠内侧

2- 部件结构图

image-20220608164137598

3- 保护

image-20220726101528513

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
5- 拆卸
拆卸前保险杠总成

image-20220726101554612

  • 拆卸前保险杠总成①。（参照本章节中的“前保险杠总成的拆卸与安装”）
拆卸前保险杠安装支架

image-20220726101628047

  • 使用 10mm 套筒拆卸前保险杠安装支架固定螺栓①。

image-20220726101651689

  • 使用内饰件拆卸工具（BBG1102）将前保险杠安装支架①从翼子板上脱开，取下前保险杠安装支架。
6- 检查

image-20220608164405095

  • 检查前保险杠安装支架①是否破裂，如有，请更换新的进行安装。
7- 安装
安装前保险杠安装支架

image-20220726101714548

  • 将前保险杠安装支架①对准翼子板上的安装孔，安装到位。

image-20220726101737558

  • 安装前保险杠安装支架固定螺栓①，并使用10mm 套筒拧紧，拧紧力矩为8N·m。
安装前保险杠总成

image-20220726101755346

  • 安装前保险杠总成①。（参照本章节中的“前保险杠总成的拆卸与安装”）
8- 检查
  • 安装完成后，检查前保险杠间隙并调整。

后保险杠总成的拆卸与安装

1- 部件位置

image-20220726101844362

后保险杠总成安装位于车辆尾端

2- 部件结构图

image-20220726101939018image-20220726101953637

3- 保护

image-20220726102012634

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
5- 车辆低压电路锁止
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
整车ECU 休眠

image-20220726102027325

脱开蓄电池正、负极电缆

image-20220608162634991

  • 脱开蓄电池负极电缆①、正极电缆②。

注意！

  • 脱开蓄电池负极电缆后，注意避免正、负极短接。
6- 拆卸
拆卸前轮眉装饰件总成

image-20220726102057064

  • 拆卸后轮眉装饰件总成①。（参照本章节中的“后轮眉装饰件总成的拆卸与安装”）

提示

  • 拆卸后保险杆总成需拆卸左右两侧后轮眉装饰件总成。
拆卸侧围后组合灯总成

image-20220726102128940

  • 拆卸侧围后组合灯总成①。（参照“照明系统”章节中的“侧围后组合灯总成的拆卸与安装”）
拆卸后保险杠总成

image-20220726102141961

  • 使用T20批头拆卸后保险杠总成固定螺钉①。（左右两侧各一）

image-20220726102207291

  • 举升车辆至适当高度，使用 10mm 套筒拆卸后保险杠总成2 个固定螺栓①。

image-20220726102224146

  • 降低车辆至适当高度，使用使用 10mm 套筒拆卸后保险杠总成3 个固定螺栓①。

image-20220726102237917

  • 将后保险杠①从安装支架②的凸台上脱开（两侧）。

image-20220726102253640

  • 在助手的帮助下，向外拉后保险杠①，将其从车身横梁上脱开。

image-20220608165410306

  • 在助手的帮助下，使用内饰件工具脱开后雷达线束固定卡①。
  • 按住后雷达线束插座插接器锁止夹，脱开后雷达线束插接器②。
  • 旋转将后牌照灯灯座③从后保险杠总成上脱开。
  • 按住后雾灯插接器锁止卡，脱开后雾灯插接器④。
  • 两人合力，取下后保险杠。
7- 安装
安装后保险杠总成

image-20220608165459357

  • 在助手的帮助下，将后保险杠放至安装位置。
  • 安装后雾灯插接器①，直至听见“咔哒”声即安装到位。
  • 安装牌照灯灯座②，将牌照灯旋转拧入安装孔内，确认安装到位。
  • 安装后保险杠线束插接器③，直至听见“咔哒”声即安装到位，并将后保险杠线束插座固定卡④对准安装孔卡紧。

image-20220726102336496

  • 在助手的帮助下，沿箭头方向将后保险杠①对准安装孔放至车身横梁。

image-20220726102357755

  • 将后保险杠①卡入安装支架②的凸台上（两侧）。

image-20220726102413619

  • 安装后保险杠总成 3 个固定螺栓①，并使用10mm 套筒拧紧，拧紧力矩为8N·m。

image-20220726102429681

  • 安装到位后检查叶子板后保险杠之间间隔大小是否符合保险杠的装配调整间隙维修数据及规格参数，后保险杠与后叶子板及后组合大灯面差等。
  • 如有上述情况对后保险杠重新安装或修复相应位置

image-20220726102446516

  • 举升车辆至适当高度，使用 10mm 套筒安装后保险杠总成2 个固定螺栓①，拧紧力矩为8N·m。

image-20220726102457489

  • 安装后保险杠总成固定螺钉①，并使用 T20批头拧紧。（左右两侧各一）
安装侧围后组合灯总成

image-20220726102520747

  • 安装侧围后组合灯总成①。（参照“照明系统”章节中的“侧围后组合灯总成的拆卸与安装”）
安装后轮眉装饰件总成

image-20220726102532384

  • 安装后轮眉装饰件总成①。（参照本章节中的“后轮眉装饰件总成的拆卸与安装”）
8- 车辆低压挂牌解锁
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压挂牌上锁及解锁”
安装蓄电池正、负极电缆

image-20220608170106131

  • 安装蓄电池负极电缆①、正极电缆②。
9- 清除故障码
  • 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
  • 移除安全警示围栏、警示牌。

后保险杠安装支架的拆卸与安装

1- 部件位置

image-20220608170223350

后保险杠安装支架安装位于后保险杠内侧

2- 部件结构图

image-20220726102623985image-20220726102641396

3- 保护

image-20220726102700123

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
5- 拆卸
拆卸前保险杠总成

image-20220726102714736

  • 拆卸后保险杠总成①。（参照本章节中的“后保险杠总成的拆卸与安装”）
拆卸后保险杠安装支架

image-20220726102734244

  • 使用 10mm 套筒拆卸后保险杠安装支架①固定螺栓②。

image-20220726102745473

  • 使用内饰件拆卸工具（BBG1102）将后保险杠安装支架①从后翼子板上脱开，取下后保险杠安装支架。
6- 检查

image-20220608170523314

  • 检查后保险杠安装支架①是否破裂，如有，请更换新的进行安装。
7- 安装
安装后保险杠安装支架

image-20220726102808228

  • 将后保险杠安装支架①对准翼子板上的安装孔，安装到位。

image-20220726102831840

  • 安装后保险杠安装支架①固定螺栓②，并使用10mm 套筒拧紧，拧紧力矩为8N·m。
安装后保险杠总成

image-20220726102849641

  • 安装后保险杠总成①。（参照本章节中的“后保险杠总成的拆卸与安装”）
8- 检查
  • 安装完成后，检查前保险杠间隙并调整。

外饰件

前轮眉装饰件的拆卸与安装

1- 部件位置

image-20220726102918511

前轮眉安装位于前车轮上方。

2- 部件结构图

image-20220608170849436

3- 保护

image-20220726102941265

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
5- 拆卸
拆卸前轮眉装饰件

image-20220726102955708

  • 使用内饰件拆卸工具（BBG1102）脱开轮眉固定卡扣①。

image-20220726103017103

  • 使用内饰件拆卸工具（BBG1102）脱开轮眉固定卡，取下前轮眉①。
6- 检查

image-20220608171039839

  • 检查前轮眉装饰件①是否破损，如有，则需更换新的进行安装。
7- 安装
安装前轮眉装饰件

image-20220726103034683

  • 将前轮眉装饰件①固定卡，卡入固定安装孔。

注意！

  • 更换损坏或遗失的卡扣进行安装。
8- 检查

image-20220726103052892

  • 安装完成后，检查确认前轮眉装饰件安装到位。

后轮眉装饰件的拆卸与安装

1- 部件位置

image-20220726103123354

后轮眉安装位于后车轮上方。

2- 部件结构图

image-20220608171434156

3- 保护

image-20220726103148310

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
5- 拆卸
拆卸后轮眉装饰件

image-20220726103200938

  • 使用内饰件拆卸工具（BBG1102）脱开后轮眉固定卡扣①。

image-20220726103213609

  • 使用内饰件拆卸工具（BBG1102）脱开轮眉固定卡，取下后轮眉①。
6- 检查

image-20220608171705335

  • 检查后轮眉装饰件①是否破损，如有，则需更换新的进行安装。
7- 安装
安装后轮眉装饰件

image-20220726103224777

  • 将后轮眉装饰件①固定卡，卡入固定安装孔。

注意！

  • 更换损坏或遗失的卡扣进行安装。

image-20220726103243816

  • 将后轮眉装饰件固定卡扣①对准安装孔安装到位。

注意！

  • 更换损坏或遗失的卡扣进行安装。
8- 检查
  • 安装完成后，检查确认后轮眉装饰件安装到位。

前挡泥板的拆卸与安装

1- 部件位置

image-20220726103308563

前挡泥板安装位于前车轮内侧。

2- 部件结构图

image-20220608172507905

3- 保护

image-20220726103328756

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
5- 拆卸
车轮拆卸

image-20220726103340140

  • 拆卸前车轮①。（参照“车轮”章节中的“车轮的拆卸与安装”）。
拆卸前挡泥板

image-20220726103411576

  • 使用内饰件拆卸工具（BBG1102）拆卸前轮罩挡泥板车轮内部固定卡扣①。

image-20220726103427249

  • 使用内饰件拆卸工具（BBG1102）拆卸前轮罩挡泥板车轮内部固定卡扣①。

image-20220726103440801

  • 使用内饰件拆卸工具（BBG1102）拆卸前轮罩挡泥板车轮内部固定卡扣①，取下前轮罩挡泥板。
6- 检查

image-20220608173107552

  • 检查前轮罩挡泥板①是否破损，如有，则需更换新的进行安装。
7- 安装
安装前挡泥板

image-20220726103459562

  • 将前挡泥板①放至安装位置，安装固定卡扣②。

注意！

  • 更换损坏或遗失的卡扣进行安装。

image-20220726103512767

  • 安装前轮罩挡泥板车轮内部固定卡扣①。

image-20220726103527354

  • 安装前轮罩挡泥板车轮内部固定卡扣①。
车轮安装

image-20220726103539312

  • 安装前车轮①。（参照“车轮”章节中的“车轮的拆卸与安装”）。
8- 检查
  • 安装完成后，检查确认前挡泥板安装到位。

前门玻璃外切水胶条的拆卸与安装

1- 部件位置

image-20220726103606654

前门玻璃外切水胶条安装位于前门玻璃外侧。

2- 部件结构图

image-20220608174001737

3- 保护

image-20220726103631840

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
5- 拆卸
拆卸前门玻璃外切水胶条

image-20220726103647601

  • 降下前门玻璃。
  • 使用内饰件拆卸工具（BBG1102）向上撬开前门玻璃外切水胶条①，取下前门玻璃外切水胶条。
6- 检查

image-20220608174143813

  • 检查前门玻璃外切水胶条①是否老化，如有，则更换新的进行安装。
7- 安装

image-20220726103718115

  • 将前门玻璃外切水胶条①U 型槽卡入前门凸台上，确保安装到位。
8- 检查

升降前门玻璃，检查前门玻璃是否与前门玻璃 外切水胶条存在较大阻力或卡滞，如有，则需 检查，重新进行安装。

前门玻璃内切水胶条的拆卸与安装

1- 部件位置

image-20220726103733380

前门玻璃内切水胶条安装位于前门玻璃内侧。

2- 部件结构图

image-20220608175210553

3- 保护

image-20220726103803752

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
5- 拆卸
拆卸前门内饰板总成

image-20220608175255336

  • 拆卸前门内饰板总成①。（参照“内饰和外饰”章节中的“前门内饰板总成的拆卸与安装”）
拆卸前门玻璃内切水胶条

image-20220608175330414

  • 使用内饰件拆卸工具（BBG1102）向上撬开前门玻璃内切水胶条①，取下前门玻璃内切水胶条。
6- 检查

image-20220608175353984

7- 安装
安装前门玻璃内切水胶条

image-20220608175416525

  • 将前门玻璃内切水胶条①凹槽卡入前车门固定安装位置。
8- 检查
  • 升降前门玻璃，检查前门玻璃是否与前门玻璃外切水胶条存在较大阻力或卡滞，如有，则需检查，重新进行安装。

前门内饰板总成的拆卸与安装

1- 部件位置

image-20220726104928312

前门内饰板总成安装位于前门内部。

2- 部件结构图

image-20220608175541254

3- 保护

image-20220726104953052

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
5- 拆卸
拆卸前门内饰板总成

image-20220608175620820

  • 使用 T20 批头拆卸前门内饰板固定螺钉①，使用内饰件拆卸工具（BBG1102）沿前门扣手撬开，取下前门扣手②。

注意！

  • 使用内饰件工具时，注意避免损坏或刮伤前门内饰板装饰面。

image-20220608175700723

  • 使用 T20批头拆卸前门内饰板固定螺钉①。

image-20220608175723446

  • 使用内饰件拆卸工具（BBG1102）脱开前门内饰板固定卡，沿箭头方向向上取下前门内饰板①。

注意！

  • 注意避免损坏车门内锁止按钮（A）。
6- 检查

image-20220608175800449

  • 检查前门内饰板①是否破损，更换损坏或遗失的固定卡扣。
7- 安装
安装前门内饰板总成

image-20220608175840985

  • 将前门内饰板①沿箭头方向穿过车门内锁止按钮（A）进行安装。
  • 将前门内饰板固定卡对准安装孔卡入到位。

image-20220608175902862

  • 使用 T20批头安装前门内饰板固定螺钉①。

image-20220608175920613

  • 将前门扣手①对准前门内饰板安装到位。
  • 使用 T20批头安装前门内饰板固定螺钉②。
8- 检查
  • 安装完成后，关闭车门，检查前门内饰板是否存在异响，如有，检查卡扣后，重新安装。

后门内饰板总成的拆卸与安装

1- 部件位置

后门内饰板总成安装位于后门内部。

2- 部件结构图

image-20220608180055990image-20220726105422808

3- 保护

image-20220726105444769

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
5- 车辆低压挂牌上锁
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压挂牌上锁及解锁”
整车ECU 休眠

image-20220726105501367

  • 登记电动车信息，检查仪表指示灯，休眠ECU。
脱开蓄电池正、负极电缆

image-20220608180212921

  • 脱开蓄电池负极电缆①、正极电缆②。

注意！

  • 脱开蓄电池负极电缆后，注意避免正、负极短接。
6- 拆卸
拆卸后门内饰板总成2

image-20220608180309060

  • 使用 T20批头拆卸后门内饰板固定螺钉①。
  • 使用内饰件拆卸工具（BBG1102）沿后门扣手②撬开。

注意！

  • 使用内饰件工具时，注意避免损坏或刮伤前门内饰板装饰面。

image-20220608180351011

  • 翻转后门扣手。
  • 按住后门玻璃升降器开关插接器锁止夹（A），脱开后门玻璃升降器开关插接器①。

image-20220608180417347

  • 使用 T20批头拆卸后门内饰板固定螺钉①。

image-20220608180439822

  • 使用内饰件拆卸工具（BBG1102）脱开后门内饰板固定卡，沿箭头方向向上取下后门内饰板①。

注意！

  • 注意避免损坏车门内锁止按钮（A）。
7- 检查

image-20220608180541820

  • 检查后门内饰板①是否破损，更换损坏或遗失的固定卡扣。
8- 安装
安装后门内饰板总成

image-20220608180617712

  • 将后门内饰板①沿箭头方向穿过车门内锁止按钮（A）进行安装。
  • 将后门内饰板固定卡对准安装孔卡入到位。

image-20220609085957505

  • 使用 T20 批头安装前门内饰板固定螺钉①并拧紧。

image-20220609090028625

image-20220609090044828

  • 将后门扣手①对准后门内饰板安装到位。
  • 使用 T20批头安装后门内饰板固定螺钉②。
9- 车辆低压挂牌解锁
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压挂牌上锁及解锁”
安装蓄电池正、负极电缆

image-20220609090144285

  • 安装蓄电池负极电缆①、正极电缆②。
10- 清除故障码、检查
  • 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
  • 安装完成后，关闭车门，检查后门内饰板是否存在异响，如有，检查卡扣后，重新安装。
  • 移除安全警示围栏、警示牌。

内饰件

后背门内饰板总成的拆卸与安装

1- 部件位置

image-20220726105542763

后背门内饰板总成安装位于后背门内部。

2-
3- 保护

image-20220726105557813

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
5- 拆卸
拆卸后背门内饰板总成

image-20220609091149789

  • 使用内饰件拆卸工具（BBG1102）拆卸后背门应急拉索盖板①。

image-20220609091304567

  • 使用内饰件拆卸工具（BBG1102）拆卸后背门内饰板总成①。
6- 检查

image-20220609091352949

  • 检查后背门内饰板①是否破损，更换损坏或遗失的固定卡扣。
7- 安装
安装后背门内饰板总成

image-20220609091437226

  • 将后背门内饰板①固定卡对准安装孔，卡入后背门。

注意！

  • 更换损坏或遗失的固定卡。

image-20220609091635862

  • 将后背门8- 检查应急拉索盖板①对准后背门内饰板安装到位。
8- 检查
  • 安装完成后，检查确认后背门内饰板安装到位。

顶盖内衬总成的拆卸与安装

1- 部件位置

image-20220726105704332

顶盖内衬总成安装位于车内顶部。

2- 部件结构图

image-20220609091757317

3- 保护

image-20220726105724250

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
5- 车辆低压挂牌上锁
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压挂牌上锁及解锁”
整车ECU 休眠

image-20220726105736827

  • 登记电动车信息，检查仪表指示灯，休眠ECU。
脱开蓄电池正、负极电缆

image-20220608180212921

  • 脱开蓄电池负极电缆①、正极电缆②。

注意！

  • 脱开蓄电池负极电缆后，注意避免正、负极短接。
6- 拆卸
拆卸A 柱内饰板总成

image-20220609091959365

  • 拆卸 A 柱内饰板总成①。（参照本章节中的“A 柱内饰板总成的拆卸与安装”）
拆卸B 柱内饰板总成

image-20220609092036995

  • 拆卸 B 柱内饰板总成①。（参照本章节中的“B 柱内饰板总成的拆卸与安装”）
拆卸后侧围上内护板总成

image-20220609092109728

  • 拆卸后侧围上内护板总成①。（参照本章节中的“后侧围上内护板总成的拆卸与安装”）
拆卸遮阳板

image-20220609092142304

  • 拆卸遮阳板①。（参照本章节中的“遮阳板的拆卸与安装”）
拆卸前阅读灯总成

image-20220609092215130

  • 拆卸前阅读灯总成①。（参照“照明系统”章节中的“前阅读灯总成的拆卸与安装”）
拆卸安全把手

image-20220609092254726

  • 拆卸安全把手①。（参照本章节中的“安全把手的拆卸与安装”）
拆卸顶盖内衬总成

image-20220609092329424

  • 将遮阳板固定卡扣沿箭头方向旋转 90°，取下遮阳板固定卡扣①。

image-20220609092356915

  • 使用内饰件拆卸工具（BBG1102）脱开顶盖内衬总成后部固定卡①。

image-20220609092420552

  • 打开后背门，一人扶稳顶盖内衬总成，另一人拆卸使用内饰件拆卸工具（BBG1102）脱开顶盖内衬总成固定卡①。

  • 调整顶盖内衬总成②，将其从后背门处取出。

注意！

  • 拆卸时需要两个人操作。
  • 拆卸固定卡扣时，注意防止顶盖内衬突然掉落，砸伤操作人员。
  • 拆卸时严禁弯折顶盖内衬。
7- 检查

image-20220609092527019

  • 检查顶盖内衬总成①是否破损，如有，则需更换顶盖内衬总成。
8- 安装
安装顶盖内衬总成

image-20220609092609311

  • 调整顶盖内衬总成①，两人协助将其从后背门处安装至初始位置。
  • 安装顶盖内衬总成固定卡②。

注意！

  • 安装时需要两个人操作。
  • 安装时严禁弯折顶盖顶盖内衬，并保持清洁。

image-20220609092649704

  • 安装顶盖内衬总成后部固定卡①。

image-20220609092711069

  • 将遮阳板固定卡扣①放至安装位置，将遮阳板固定卡扣沿箭头方向旋转90°
安装安全把手

image-20220609092745611

  • 安装安全把手①。（参照本章节中的“安全把手的拆卸与安装”）
安装前阅读灯总成

image-20220609092814313

  • 安装前阅读灯总成①。（参照“照明系统”章节中的“前阅读灯总成的拆卸与安装”）
安装遮阳板

image-20220609092843083

  • 安装遮阳板①。（参照本章节中的“遮阳板的拆卸与安装”）
安装后侧围上内护板总成

image-20220609092924553

  • 安装后侧围上内护板总成①。（参照本章节中的“后侧围上内护板总成的拆卸与安装”）
安装B 柱内饰板总成

image-20220609092951107

  • 安装 B 柱内饰板总成①。（参照本章节中的“B 柱内饰板总成的拆卸与安装”）
安装A 柱内饰板总成

image-20220609093024051

  • 安装 A 柱内饰板总成①。（参照本章节中的“A 柱内饰板总成的拆卸与安装”）
8- 车辆低压挂牌解锁
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压挂牌上锁及解锁”
安装蓄电池正、负极电缆

image-20220609093220345

  • 安装蓄电池负极电缆①、正极电缆②。
9- 清除故障码、检查
  • 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
  • 安装完成后，检查顶盖内衬电器是否工作正常。
  • 移除安全警示围栏、警示牌。

顶盖吸音棉的拆卸与安装

1- 部件位置

image-20220726105853884

顶盖吸音棉安装位于顶盖内侧

2- 保护

image-20220726105916575

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
3- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
4- 车辆低压挂牌上锁
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压挂牌上锁及解锁”
整车ECU 休眠

image-20220726105930575

  • 登记电动车信息，检查仪表指示灯，休眠ECU。
脱开蓄电池正、负极电缆

image-20220609093721652

  • 脱开蓄电池负极电缆①、正极电缆②。

注意！

  • 脱开蓄电池负极电缆后，注意避免正、负极短接。
5- 拆卸
拆卸顶盖内衬总成

image-20220609093827608

  • 拆卸顶盖内衬总成①。（参照本章节中的“顶盖内衬总成的拆卸与安装”）
拆卸顶盖吸音棉

image-20220609093853883

  • 使用内饰件拆卸工具（BBG1102）将顶盖吸音棉①从车身顶盖脱开。

注意！

  • 顶盖吸音棉是通过双面胶带粘在车身顶盖上。
  • 拆卸后将车身顶盖上的双面胶清理干净。
6- 检查

image-20220609093943681

  • 检查顶盖吸音棉①是否破损，如有，则需更换顶盖吸音棉。
7- 安装
安装顶盖吸音棉

image-20220609094020851

  • 将双面胶沿初始安装位置粘贴至车身顶盖上。
  • 将顶盖吸音棉①安初始位置粘贴在车身顶盖上。
安装顶盖内衬总成

image-20220609094103604

  • 安装顶盖内衬总成①。（参照本章节中的“顶盖内衬总成的拆卸与安装”）
8- 车辆低压挂牌解锁
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压挂牌上锁及解锁”
安装蓄电池正、负极电缆

image-20220609094150408

  • 安装蓄电池负极电缆①、正极电缆②。
9- 清除故障码、检查
  • 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
  • 安装完成后，检查顶盖内衬电器是否工作正常。
  • 移除安全警示围栏、警示牌。

机舱盖隔热垫的拆卸与安装

1- 部件位置

image-20220726110003989

机舱盖隔热垫安装位于机舱盖内侧

2- 部件结构图

image-20220609094334313

3- 保护

image-20220726110021932

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
5- 拆卸
拆卸机舱盖隔热板

image-20220609094433245

  • 使用内饰件拆卸工具（BBG1102）脱开机舱盖隔热板固定卡①，取下机舱盖隔热板②。
6- 安装
安装机舱盖隔热板

image-20220609094508927

  • 将机舱盖隔热板①放至安装位置，卡入固定卡扣②。

注意！

  • 更换损坏或遗失的卡扣。
7- 检查
  • 安装完成后，检查确认机舱盖隔热板安装到位。

前机舱上隔热板的拆卸与安装

1- 部件位置

image-20220726110047348

前机舱上隔热板安装位于机舱内侧

2- 部件结构图

image-20220609094701986

3- 保护

image-20220726110106732

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
5- 拆卸
拆卸前机舱上隔热板

image-20220609094758252

  • 使用内饰件拆卸工具（BBG1102）脱开前机舱上隔热板固定卡①，取下前机舱上隔热板②。
6- 检查

image-20220609102111908

  • 检查前机舱上隔热板①是否破损，如有，则需更换前机舱上隔热板。
7- 安装
安装前机舱上隔热板

image-20220609102345977

  • 将前机舱上隔热板①放至安装位置，安装前机舱上隔热板固定卡②。
8- 检查
  • 安装完成后，检查确认前机舱上隔热板安装到位。

前地板地毯的拆卸与安装

1- 部件位置

image-20220726110140658

前地板地毯安装位于座舱底部

2- 部件结构图

image-20220609102511950

3- 保护

image-20220726110216361

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
5- 车辆低压挂牌上锁
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压挂牌上锁及解锁”
整车ECU 休眠

image-20220726110232171

  • 登记电动车信息，检查仪表指示灯，休眠ECU。
脱开蓄电池正、负极电缆

image-20220608180212921

  • 脱开蓄电池负极电缆①、正极电缆②。

注意！

  • 脱开蓄电池负极电缆后，注意避免正、负极短接。
6- 拆卸
拆卸驾驶员座椅

image-20220609102627074

  • 拆卸驾驶员座椅①。（参照“座椅”章节中的“驾驶员总成的拆卸与安装”）
拆卸前排乘客座椅

image-20220609102654575

  • 拆卸前排乘客座椅①。（参照“座椅”章节中的“前排乘客座椅总成的拆卸与安装”）
拆卸后侧围下前护板

image-20220609102718859

  • 拆卸后侧围下前护板①。（参照本章节中的“后侧围下前护板总成的拆卸与安装”）
拆卸B 柱内饰板总成

image-20220609102748456

  • 拆卸 B 柱内饰板总成①。（参照本章节中的“B 柱内饰板总成的拆卸与安装”）
副仪表板拆卸

image-20220726110310859

  • 拆卸副仪表板①。（参照“仪表板”章节中的“副仪表板拆卸与安装”）
拆卸前地板地毯

image-20220609102848462

  • 使用内饰件拆卸工具（BBG1102），拆卸前地板地毯4 个固定卡①。（驾驶员侧与前乘客侧各4 个）

image-20220609102919600

  • 从座舱内取出前地板地毯①。
7- 检查

image-20220609102954952

  • 检查前地板地毯①是否破损，如有，则需更换前地板地毯。
8- 安装
安装前地板地毯

image-20220609103033255

  • 将前地板地毯①放至座舱初始安装位置。

image-20220609103052078

  • 安装前地板地毯 4 个固定卡①。（驾驶员侧与前乘客侧各4 个）
安装副仪表板

image-20220726110413693

  • 安装副仪表板①。（参照“仪表板”章节中的“副仪表板拆卸与安装”）
安装B 柱内饰板总成

image-20220609103205882

  • 安装 B 柱内饰板总成①。（参照本章节中的“B 柱内饰板总成的拆卸与安装”）
安装后侧围下前护板

image-20220609103233487

  • 安装后侧围下前护板①。（参照本章节中的“后侧围下前护板总成的拆卸与安装”）
安装前排乘客座椅

image-20220609103259199

  • 安装前排乘客座椅①。（参照“座椅”章节中的“前排乘客座椅总成的拆卸与安装”）
安装驾驶员座椅

image-20220609103327756

  • 安装驾驶员座椅①。（参照“座椅”章节中的“驾驶员总成的拆卸与安装”）
9- 车辆低压挂牌解锁
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压挂牌上锁及解锁”
安装蓄电池正、负极电缆

image-20220609103412782

  • 安装蓄电池负极电缆①、正极电缆②。
10- 清除故障码、检查
  • 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
  • 安装完成后，检查车辆运行是否正常。
  • 移除安全警示围栏、警示牌。

行李箱盖板总成的拆卸与安装

1- 部件位置

image-20220726110445515

搁物板总成安装位于尾门内侧

2- 部件结构图

image-20220609103550672

3- 保护

image-20220726110506242

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 拆卸
拆卸行李箱盖板总成

image-20220609103652957

  • 打开后背门。
  • 从拆卸孔（A）处向上取出行李箱盖板总成①。
5- 安装
安装行李箱盖板总成

image-20220609103731021

  • 将拆卸行李箱盖板总成①放至安装位置，确保放置平稳。
6- 检查
  • 安装完成后，检查确保行李箱盖安装到位，无异响。

搁物板总成的拆卸与安装

1- 部件位置

image-20220726110524149

搁物板总成安装位于尾门内侧

2- 保护

image-20220726110751997

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
3- 拆卸
拆卸搁物板总成

image-20220609103942530

image-20220609103954037

  • 打开后尾门。
  • 将搁物板固定销（A）从后侧围上内饰板限位槽（B）中，取出搁物板①。
4- 检查

image-20220609104125267

  • 检查搁物板总成①是否变形、破损，如有，则需更换新的搁物板总成。
5 - 安装
安装搁物板总成

image-20220609104244948

image-20220609104257896

  • 将搁物板①放至安装位置。
  • 将搁物板固定销（A）卡入后侧围上内饰板限位槽（B）中。
6- 检查

安装完成后，检查确保搁物板安装到位，无异响。

A 柱内饰板总成的的拆卸与安装

1- 部件位置

image-20220726111403623

A 柱内饰板总成位于车身A 柱两侧

2- 部件结构图

image-20220609104428749

3- 保护

image-20220726110831888

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
5- 拆卸
拆卸前门框密封条

image-20220609104520630

  • 打开前车门。
  • 使用内饰件拆卸工具（BBG1102）将前门框密封条①从前门框上取下。
拆卸A 柱内饰板总成

image-20220609104548490

  • 使用内饰件拆卸工具（BBG1102）撬开 A 柱内饰板固定卡（A），将A 柱内饰板总成①沿箭头方向取下。
6- 检查

image-20220609104613541

  • 检查 A 柱内饰板总成①是否变形、破损，如 有，则需更换新的 A 柱内饰板总成。
7- 安装
安装A 柱内饰板总成

image-20220609104650448

  • 将 A 柱内饰板总成①放至安装位置。
  • 沿箭头方向将 A 柱内饰板总成固定卡（A）卡入仪表板安装槽（B）内。
  • 对准安装孔，卡入A柱内饰板总成固定卡（C）。
安装前门框密封条

image-20220609104727087

  • 将前门框密封条①对准前车门框安装到位。

注意！

  • 在安装前车门框密封条时可以使用橡胶锤，将前车门框密封条安装到位。
8- 检查
  • 安装完成后，检查确认 A 柱内饰板总成安装到位，无异响。

B 柱内饰板总成的的拆卸与安装

1- 部件位置

image-20220726111443016

B 柱内饰板总成位于车身中部两侧

2- 部件结构图

image-20220609104912365

3- 保护

image-20220726110930784

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
5- 拆卸
拆卸安全带导向环罩①。

image-20220609104950952

  • 将前排座椅调至最前、靠背调至最低位置。
  • 按住安全带高度调节器两端锁止开关①，使用内饰件拆卸工具（BBG1102）撬开安全带导向环罩，取下前排安全带导向环罩②。
拆卸前排安全带固定螺栓

image-20220609105057805

  • 使用 14mm 套筒拆卸前排安全带底部固定螺栓（自带螺栓）①。

image-20220609105119714

  • 使用 14mm 套筒拆卸前排安全带顶部固定螺栓（自带螺栓）①。
脱开门框密封条

image-20220609105229552

  • 使用内饰件拆卸工具（BBG1102）脱开 B 柱上前门框密封条①和后门框密封条②。
拆卸B 柱内饰板总成

image-20220609105257674

  • 使用 10mm 套筒拆卸 B 柱内饰板总成①固定螺栓②（M6×16）。

image-20220609105318071

  • 使用内饰件拆卸工具（BBG1102）沿固定卡（A）撬出B 柱内饰板总成①。
6- 检查

image-20220609105353192

  • 检查 B 柱内饰板总成①是否变形、破损，如有，则需更换新的B 柱内饰板总成。
7- 安装
安装B 柱内饰板总成

image-20220609105427343

  • B柱内饰板总成①穿过安全带放至安装位置。
  • 将B柱内饰板固定卡（A）卡入B柱固定安装孔。

注意！

  • 更换遗失或损坏的固定卡。

image-20220609105503801

  • 安装B柱内饰板总成固定螺栓①（M6×16），并使用10mm 套筒拧紧，拧紧力矩为8N·m。
安装门框密封条

image-20220609105527400

  • 将前门框密封条①和后门框密封条②对准门框安装到位。

注意！

  • 在安装车门框密封条时可以使用橡胶锤，将车门框密封条安装到位。
安装前排安全带固定螺栓

image-20220609105604883

  • 调整安全带，将安全带导向环上固定螺栓（自带螺栓）①对准高度调节器，使用14mm套筒安装并拧紧固定螺栓。

image-20220609105627189

  • 将前排安全带固定螺栓①（自带螺栓）对准车身螺栓孔安装，使用14mm 套筒安装并拧紧固定螺栓。
安装安全带导向环罩①。

image-20220609105655712

  • 按住安全带高度调节器锁止开关①，安装安全带导向环罩②。
8- 检查
  • 安装完成后，检查确认 B 柱内饰板总成安装到位，无异响。

后侧围下前护板总成的拆卸与安装

1- 部件位置

image-20220726111520489

后侧围下前护板总成安装位于后门框两侧

2- 部件结构图

image-20220609105822585

3- 保护

image-20220726111025277

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
5- 拆卸
拆卸后排座椅靠背

image-20220609105903036

  • 拆卸后排座椅靠背①。（参照“座椅”章节中的“后排座椅靠背总成的拆卸与安装”）
拆卸后排座椅坐垫

image-20220609105928085

  • 拆卸后排座椅坐垫①。（参照“座椅”章节 中的“后排座椅坐垫总成的拆卸与安装”）
脱开后门框密封条

image-20220609110011033

  • 脱开后门框密封条①。（参照“开启件及门锁”章节中的“后门框密封条的拆卸与安装”）
拆卸后侧围下前护板

image-20220609110036895

  • 使用内饰件拆卸工具（BBG1102）脱开后侧围下前护板①固定卡②，取下后侧围下前护板①。
6- 检查

image-20220609110104838

  • 检查后侧围下前护板总成①是否变形、破损，如有，则需更换新的后侧围下前护板总成。
7- 安装
安装后侧围下前护板

image-20220609110136291

  • 将后侧围下前护板总成①放至安装位置。
  • 将后侧围下前护板总成固定卡②卡入车身固定安装孔。
安装后门框密封条

image-20220609110202626

  • 安装后门框密封条①。（参照“开启件及门锁”章节中的“后门框密封条的拆卸与安装”）

提示

  • 在安装后门框密封条时可以使用橡胶锤，将后车门框密封条安装到位。
安装后排座椅坐垫

image-20220609110247665

  • 安装后排座椅坐垫①。（参照“座椅”章节中的“后排座椅坐垫总成的拆卸与安装”）
安装后排座椅靠背

image-20220609110317008

  • 安装后排座椅靠背①。（参照“座椅”章节中的“后排座椅靠背总成的拆卸与安装”）
8- 检查
  • 安装完成后，检查确认后侧围下前护板总成安装到位，无异响。

后侧围下内护板本体的拆卸与安装

1- 部件位置

image-20220726111555875

后侧围下内护板本体安装位于行李箱内两侧

2- 部件结构图

image-20220609110442021

3- 保护

image-20220726111127169

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
5- 拆卸
拆卸后侧围下前护板

image-20220609110521385

  • 拆卸后侧围下前护板①。（参照本章节中的“后侧围下前护板的拆卸与安装”）
拆卸行李箱盖板总成

image-20220609110545946

  • 拆卸行李箱盖板总成①。（参照本章节中的“行李箱盖板总成的拆卸与安装”）
拆卸后侧围下内饰板本体

image-20220609110609515

  • 使用内饰件拆卸工具（BBG1102）脱开后侧围下内饰板本体固定卡①，取下后侧围下内饰板本体②。
6- 检查

image-20220609110635352

  • 检查后侧围下内饰板本体①是否变形、破损，如有，则需更换新的后侧围下内饰板本体。
7- 安装
安装后侧围下内饰板本体

image-20220609110719383

  • 将检查后侧围下内饰板本体①放至安装位置。
  • 安装后侧围下内饰板本体固定卡②，确保后侧围下内饰板本体安装平稳、无异响。
安装行李箱盖板总成

image-20220609110748907

  • 安装行李箱盖板总成①。（参照本章节中的“行李箱盖板总成的拆卸与安装”）
安装后侧围下前护板

image-20220609110815098

  • 安装后侧围下前护板①。（参照本章节中的“后侧围下前护板的拆卸与安装”）
8- 检查
  • 安装完成后，检查确认后侧围下内饰板本体安装到位，无异响。

后侧围上内护板总成的拆卸与安装

1- 部件位置

image-20220726111626630

后侧围上内护板总成安装位于行李箱内上侧

2- 部件结构图

image-20220609110956273

3- 保护

image-20220726111655565

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
5- 拆卸
拆卸搁物板总成

image-20220609111030024

  • 拆卸搁物板总成①。（参照本章节中的“搁物板总成的拆卸与安装”）
脱开后背门框密封条

image-20220609111100808

  • 脱开后背门框密封条①。（参照“开启件及门锁”章节中的“后门框密封条的拆卸与安装”）
拆卸后侧围下前护板

image-20220609111139740

  • 拆卸后侧围下前护板①。（参照本章节中的“后侧围下前护板的拆卸与安装”）
拆卸安全带下部固定螺栓

image-20220609111324913

  • 使用14mm套筒拆卸安全带下部固定螺栓①（自带螺栓），脱开安全带②。
拆卸后侧围上内护板总成

image-20220609111356852

  • 使用 T20 批头拆卸后侧围上内护板总成固定 2个螺钉①，取下后侧围上内护板②。
6- 检查

image-20220609111424848

  • 检查后侧围上内护板总成①是否变形、破损，如有，则需更换新的后侧围上内护板总成。
7- 安装
安装后侧围上内护板总成

image-20220609111455448

  • 将后侧围上内护板总成①穿过安全带放至安装位置。
  • 使用 T20 批头安装后侧围上内护板总成 2 个固定螺栓②并拧紧，拧紧力矩为4N·m。
安装安全带下部固定螺栓

image-20220609111525856

  • 将安全带①下部螺栓安装孔对准车身安装，带入固定螺栓②，并使用14mm 套筒拧紧。
安装后侧围下前护板

image-20220609111553121

脱开后背门框密封条

image-20220609111610730

  • 脱开后背门框密封条①。（参照“开启件及门锁”章节中的“后门框密封条的拆卸与安装”）
安装搁物板总成

image-20220609111635776

  • 安装搁物板总成①。（参照本章节中的“搁物板总成的拆卸与安装”）
8- 检查
  • 安装完成后，检查确认后侧围上内护板总成安装到位，无异响。

遮阳板的拆卸与安装

1- 部件位置

image-20220726111732241

遮阳板安装位于挡风玻璃内侧上方。

2- 部件结构图

image-20220609111755223

3- 保护

image-20220726111747469

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 拆卸
拆卸遮阳板

image-20220609111855946

  • 向下翻转遮阳板，将遮阳板（A）侧从固定卡扣①中脱出。

image-20220609111924635

  • 旋转遮阳板至适当角度，使用 T20 批头拆卸遮阳板固定螺钉①，取下遮阳板总成②。

注意！

  • 左右遮阳板拆卸方法一致。
5- 检查

image-20220609112008522

  • 检查遮阳板总成①是否破损，如有，则需更换新的遮阳板总成。
6- 安装
安装遮阳板

image-20220609112039777

  • 将遮阳板①放至安装位置，对准安装孔，使用T20 批头安装固定螺钉②。

image-20220609112102614

  • 旋转遮阳板，使遮阳板（A）侧卡入固定卡扣（B）中。
7- 检查
  • 安装完成后，检查确认遮阳板安装到位，无异响。

安全把手的拆卸与安装

1- 部件位置

image-20220726111812351

安全把手安装位于后门框内侧

2- 部件结构图

image-20220609112229476

3- 保护

image-20220726111826098

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 拆卸
拆卸安全把手

image-20220609112304889

  • 翻转安全把手，将安全把手螺钉装饰盖①从安装孔中取出。

image-20220609112331535

  • 使用十字起拆卸安全把手固定螺钉①，取下安全把手②。
5- 检查

image-20220609112359713

  • 检查安全把手①是否破损，如有，则需更换新的安全把手。
6- 安装
安装安全把手

image-20220609112434220

  • 将安全把手①放至安装位置，安装固定螺钉②，并使用十字起拧紧。

image-20220609112455949

  • 安装安全把手螺钉装饰盖①。
7- 检查
  • 安装完成后，检查确认安全把手安装到位。

前保险杠下导流板的拆卸与安装

1- 部件位置

image-20220726111848072

前保险杠导流板安装位于保险杠内侧

2- 部件结构图

image-20220609112614017

3- 保护

image-20220726111905438

在下列位置放置保护垫：

  • 前翼子板；
  • 前保险杠；
  • 驾驶员座椅；
  • 地毯（驾驶员侧）；
  • 方向盘。

警告！

  • 仔细阅读并掌握内饰与外饰维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

image-20220608162531496

  • 内饰件拆卸工具（BBG1102）[1]。
5- 车辆低压挂牌上锁
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压挂牌上锁及解锁”
整车ECU 休眠

image-20220726111915945

  • 登记电动车信息，检查仪表指示灯，休眠ECU。
脱开蓄电池正、负极电缆

image-20220608180212921

  • 脱开蓄电池负极电缆①、正极电缆②。

注意！

  • 脱开蓄电池负极电缆后，注意避免正、负极短接。
6- 拆卸
拆卸前保险杠

image-20220726111937423

  • 前保险杠拆卸①。（参照“内饰与外饰”章节中的“前保险杠拆卸与安装”）
拆卸前保险杠下导流板

image-20220609112743130

  • 使用内饰件拆卸工具（BBG1102）拆卸扰流板固定卡①，取下导流板②。
7- 检查

image-20220609112809915

  • 检查前保险刚下导流板①是否破损，如有，则需更换新的前保险刚下导流板。
8- 安装
拆卸前保险杠下导流板

image-20220609112841019

  • 将扰流板①安装孔对准防撞梁，卡入固定卡②。
安装前保险杠

image-20220726112027002

  • 前保险杠安装①。（参照“内饰与外饰”章节中的“前保险杠拆卸与安装”）
9- 车辆低压挂牌解锁
  • 此步骤以下操作参照“动力电池系统”章节中的“车辆低压挂牌上锁及解锁”
安装蓄电池正、负极电缆

image-20220609113024210

  • 安装蓄电池负极电缆①、正极电缆②。
10- 清除故障码、检查
  • 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
  • 安装完成后，检查车辆运行是否正常。
  • 移除安全警示围栏、警示牌。
