车身控制器

词汇表

BCM：车身控制模块=UCH ECU：电子控制单元 SC+：对+12V 短路 SC-：接地短路 OC：开路- 开放线路

线束功能

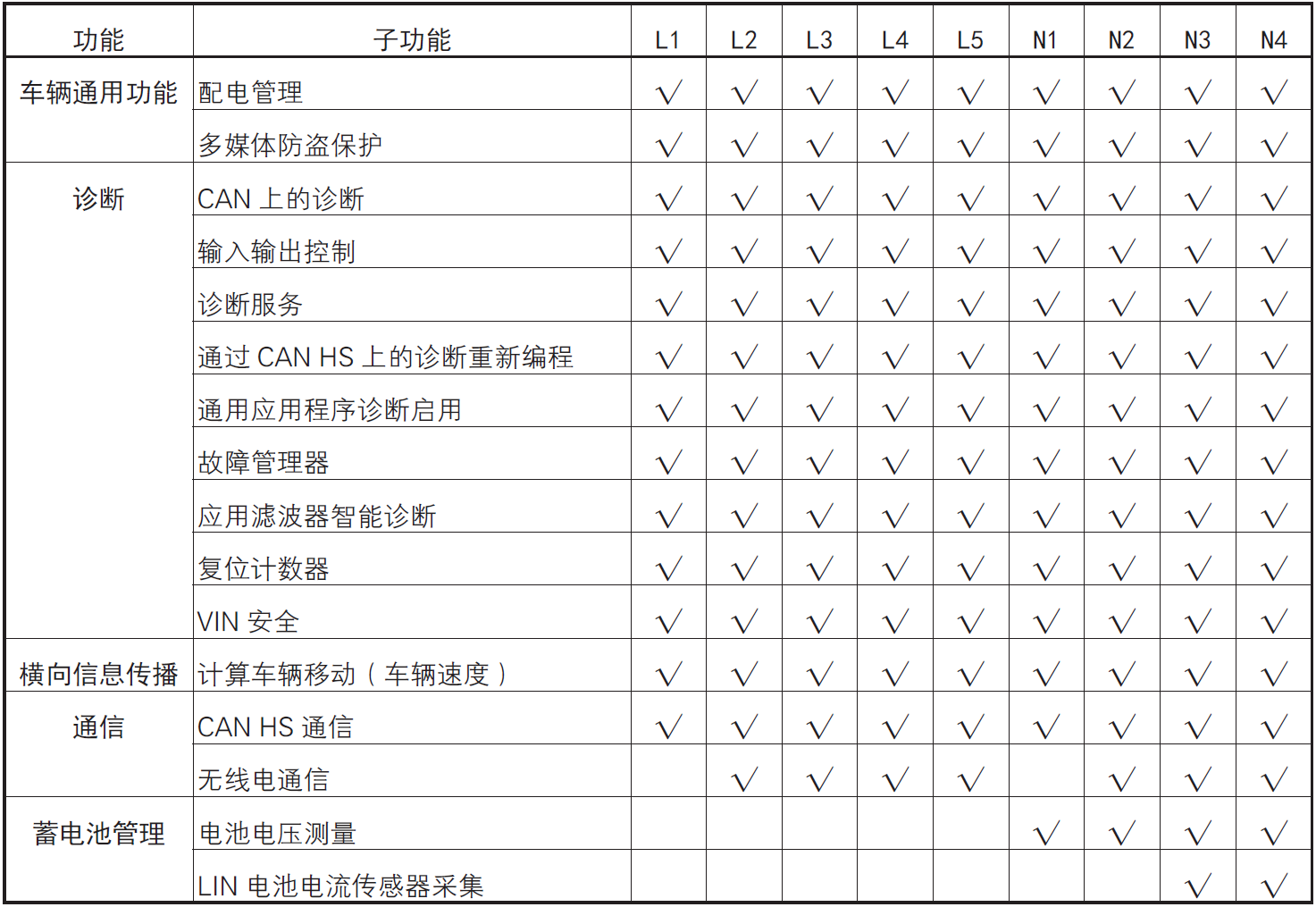

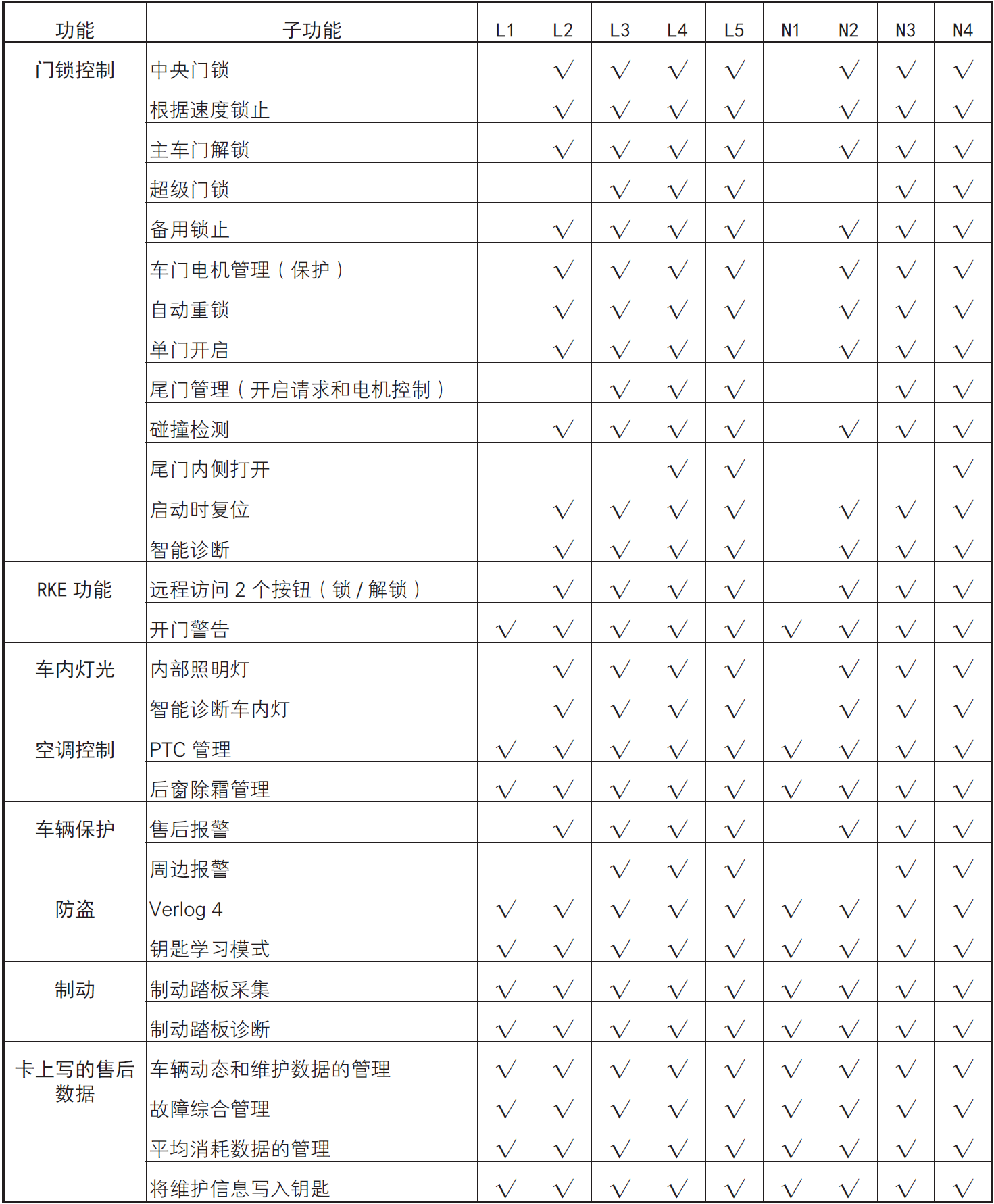

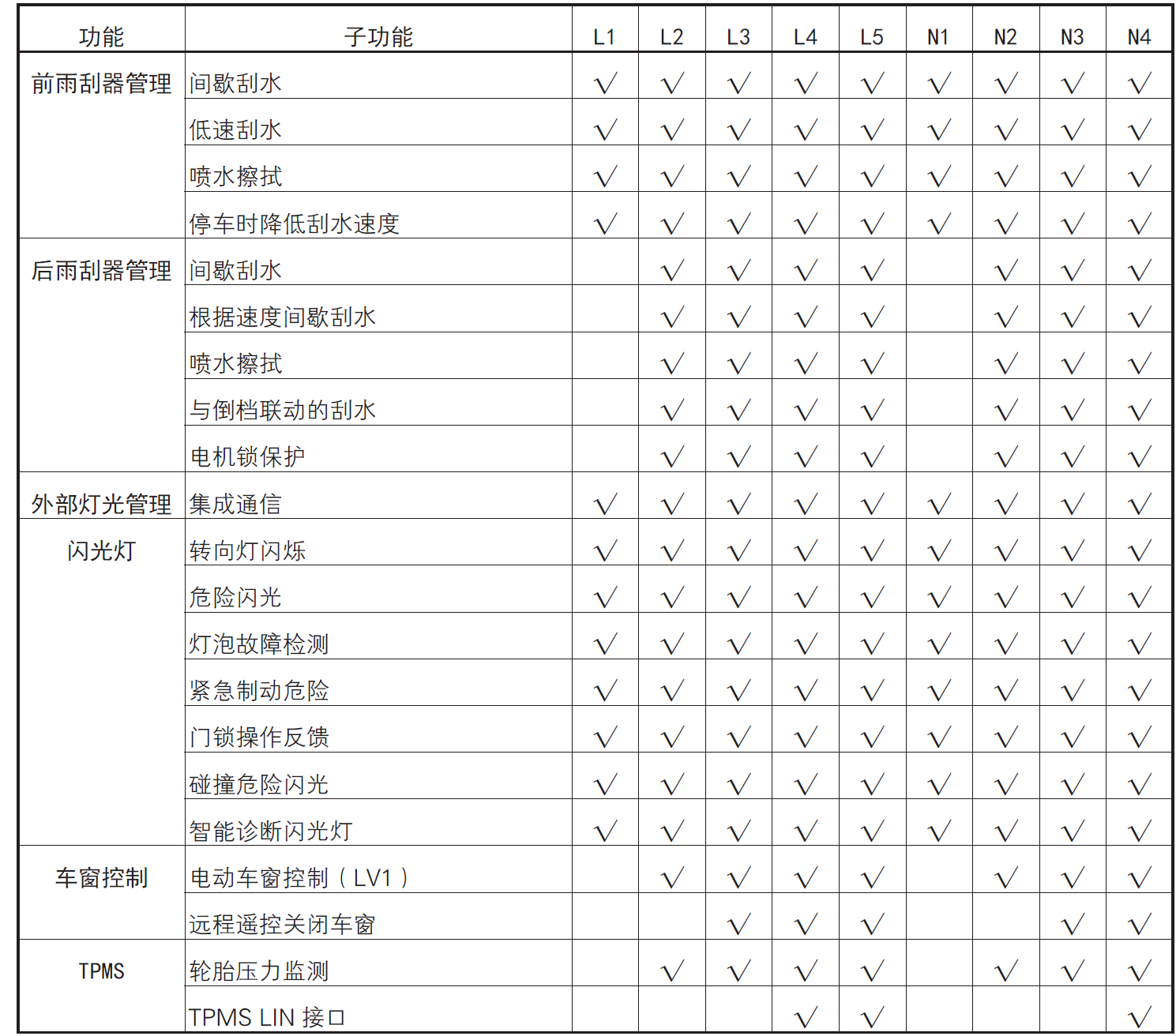

功能列表

image-20220609141843499

image-20220609141904671

image-20220609141922361

插接器和针脚输出

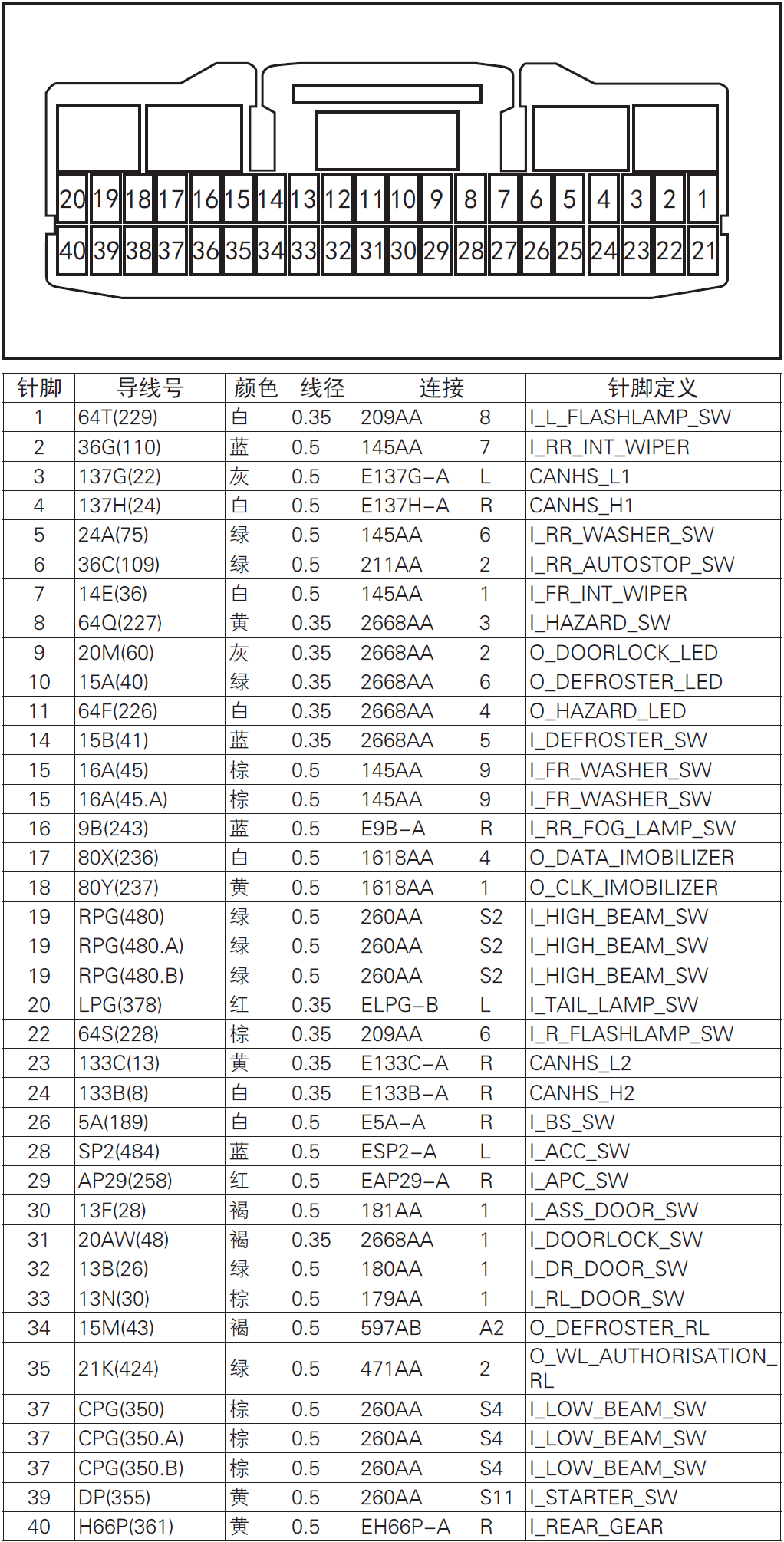

插接器S1:

image-20220609142046708

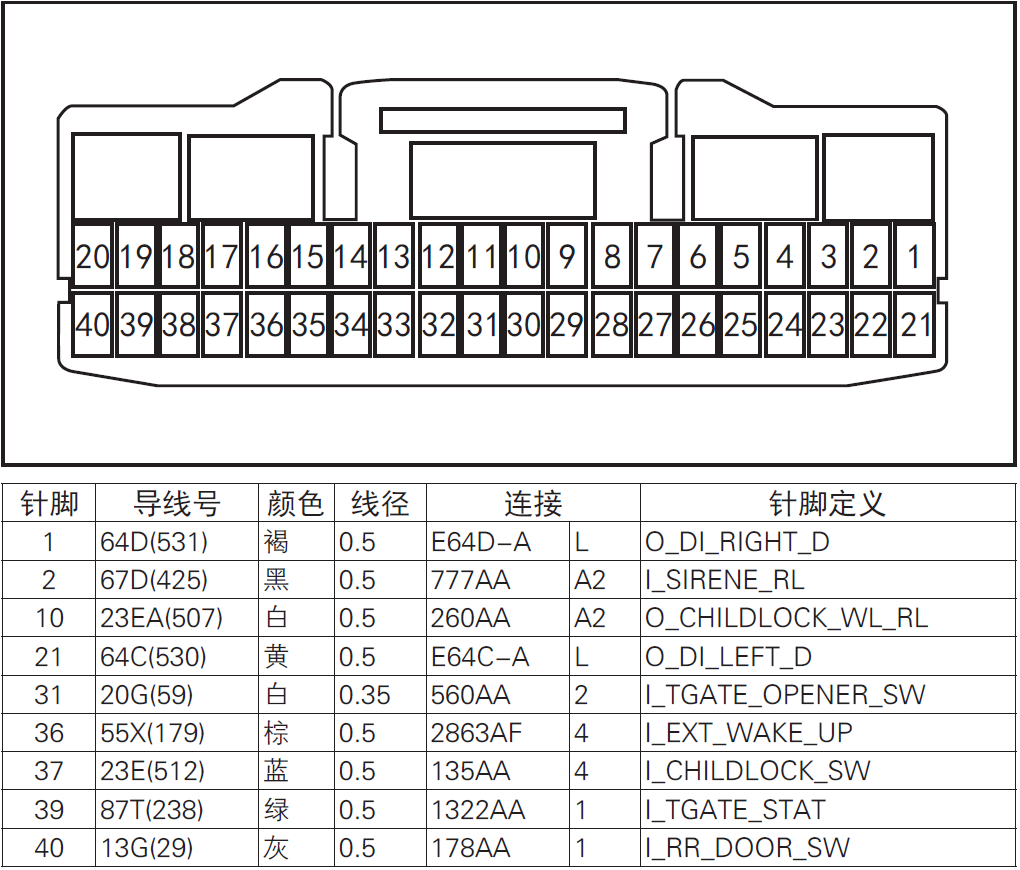

插接器S2:

image-20220609142119792

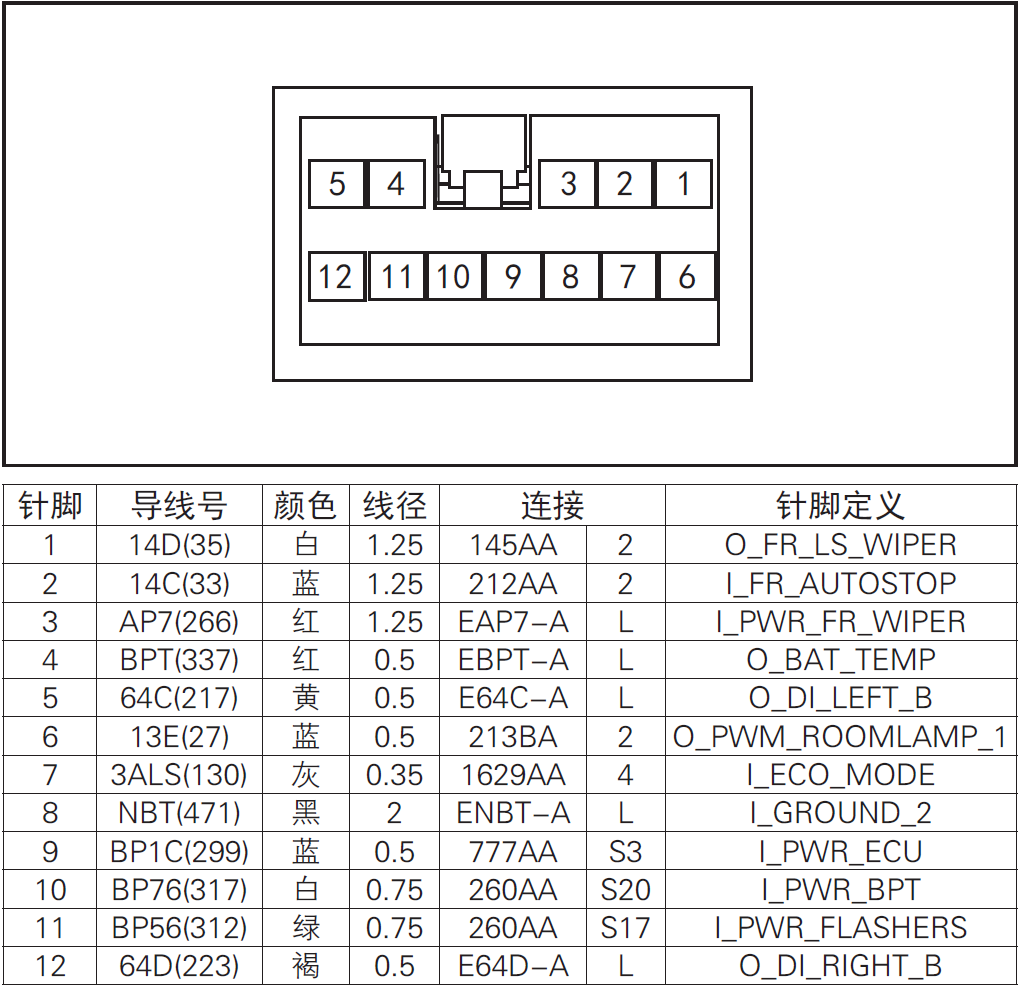

插接器P1:

image-20220609142154513

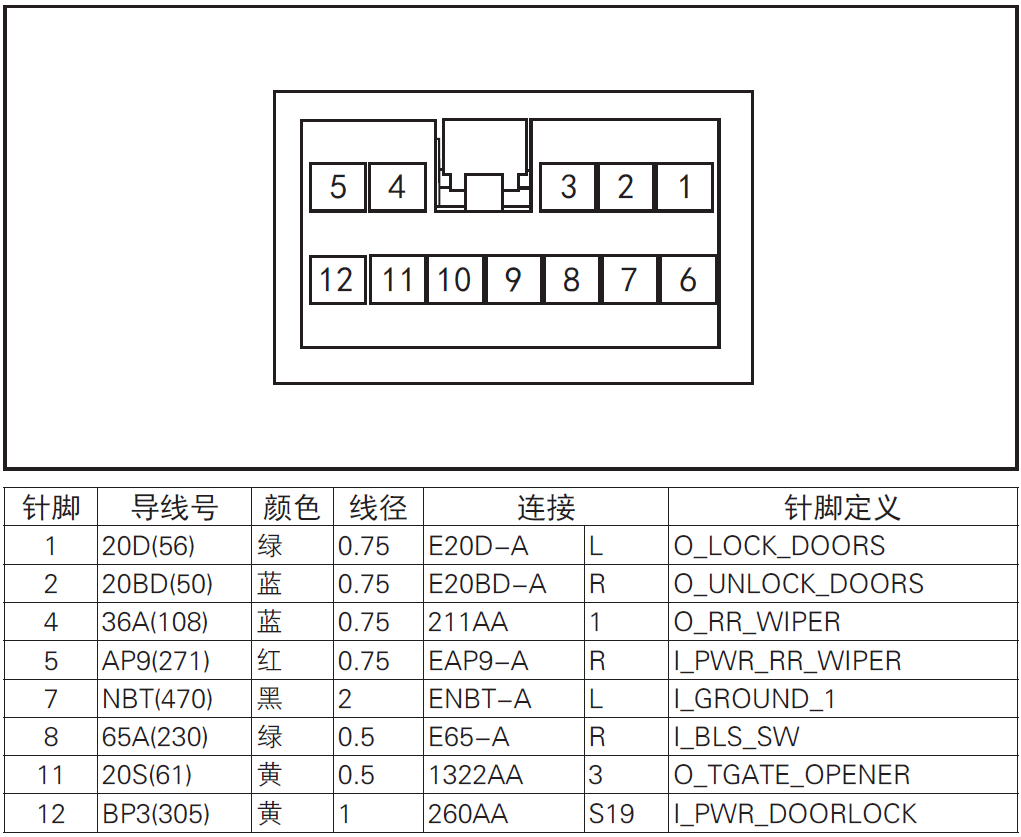

插接器P2:

image-20220609142229903

  • P1 和 P2 是电源型插接器。
  • S1和S2为信号型插接器。S2安装在L3、L4、L5、N3、N4和N5上，而不是L1、L2、N1和N2上。

重新编程

概览

BCM T4 符合全规格重新编程标准。 供应商交付的ECU 不需要任何编程操作。 只有在确定了具体操作的情况下，才能在售后服务中重新编程。 ECU 的配置不会被重新编程修改。

重新编程过程

  • 重新编程工具: 标准工具
  • 输入文件 :mdb
  • 车辆初始条件 : 温度超过 0℃；电动机停止和车辆停止；蓄电池连接到增压器；车辆卡片已在 ECU中学习；用启动按钮程序强制打开3 级电源。
  • 重新编程对车辆的影响：在操作期间，ECU 的所有输出都设置为低功率状态。这意味着没有可用的配电。 由于EEPROM 在操作结束时没有改变，因此卡和TPMS 代码学习是正确的，配置是正确的。 最后，强烈建议发送一个全部清除DTC。
  • 重新编程后：检查远程锁止/ 解锁，检查配置，检查车辆启动。

故障原因

如果重新编程失败或中断（例如电源中断），请重新执行相同的步骤。 如果拒绝重新编程，可能的原因是：

  • 钥匙未知
  • 电源 3级未设置
  • ECU 处于低功率状态
  • 蓄电池电压过低（<10 V）
  • 校验和验证失败

故障管理器

BCM T4 提供故障管理器。 对于每个故障，BCM 管理4 个标准标志：

  • 测试失败（写入《TFAIL》 ）
  • 确认 DTC（写入《TCONF》）
  • 上次清除后未完成测试（写为《TDONE》）
  • 警告指示灯请求

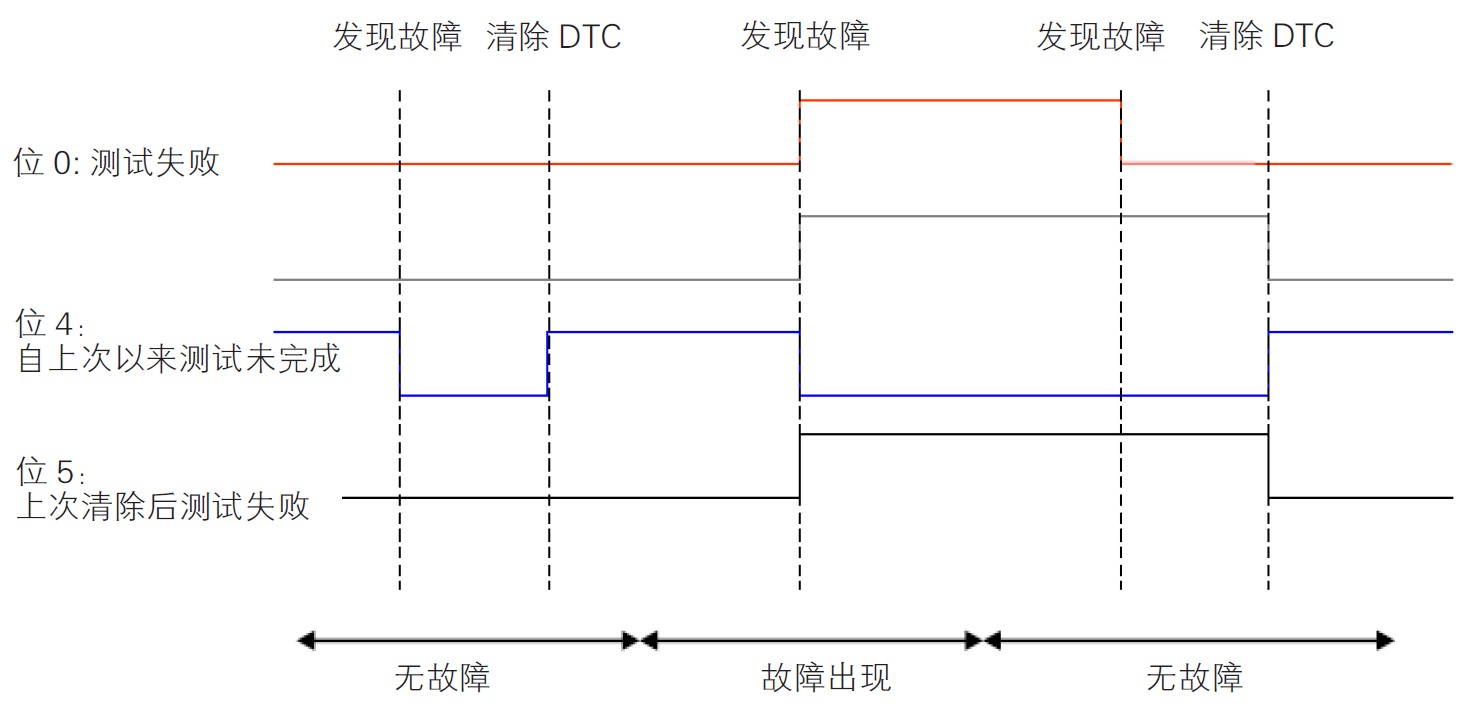

接收到这4 个标志后，故障管理器生成与故障诊断码相关的状态字节。BCM 管理状态字节的0、3、4、5 和7 位。

image-20220609142617547

注解：确认的故障诊断码位可以在第一次检测时设置（与检测失败同时），也可以在多次检测中过滤。 当故障变为“已确认”时，它将记录在非易失性存储器中，并带有快照和当时车辆的里程数。 车身控制模块最多可保存10 个故障诊断码。当出现第11 个故障诊断码时，它将在最早的优先级最低 的故障诊断码上被覆盖。

使用诊断资源

缩写

I 输入数据 O 输出数据 L 逻辑，内部数据 P 永久（IO 控制） T 临时（IO 控制）

前雨刮器管理

配置

INTERMITTENT_RING_CF
WIPING_BY_EMM_CF

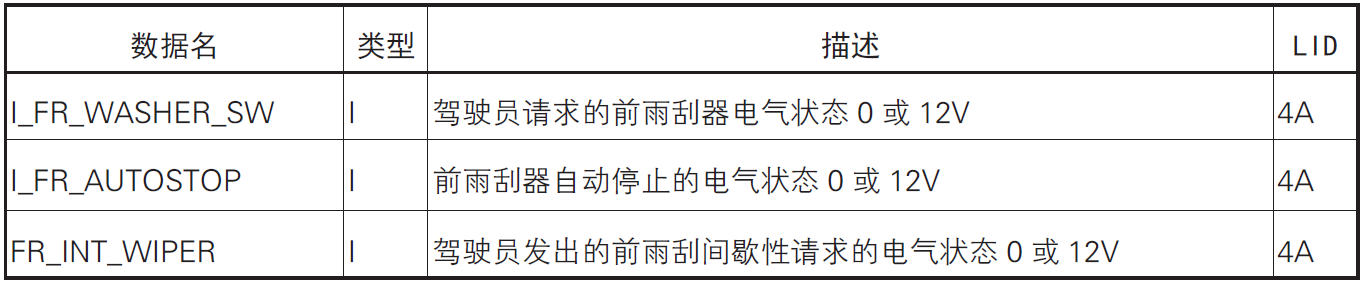

输入/ 输出数据读取

image-20220609142836169

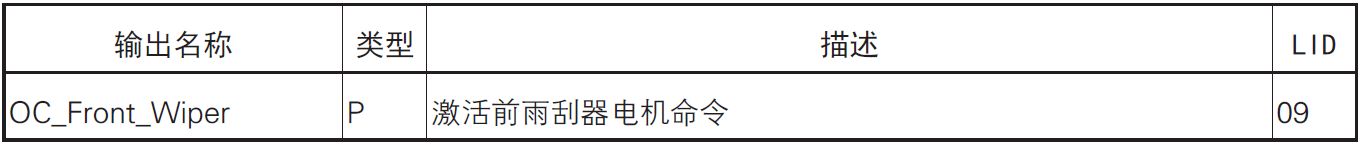

输入输出控制

image-20220609142901767

后雨刮器管理

配置

LINKED_WITH_REVERSE_CF

REAR_WIPER_AF_CF

REAR_WIPER_CF

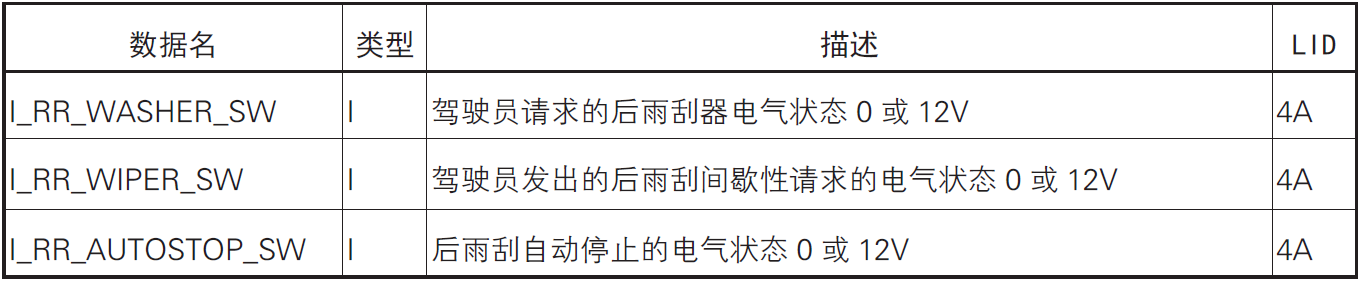

输入/ 输出数据读取

image-20220609142957909

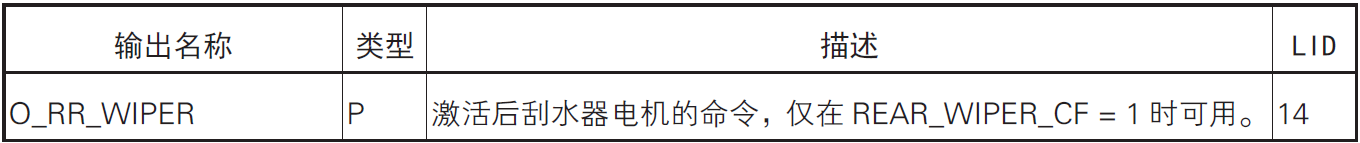

输入输出控制

image-20220609143020556

DTC REAR_WIPER_CF=0 →无DTC 检测

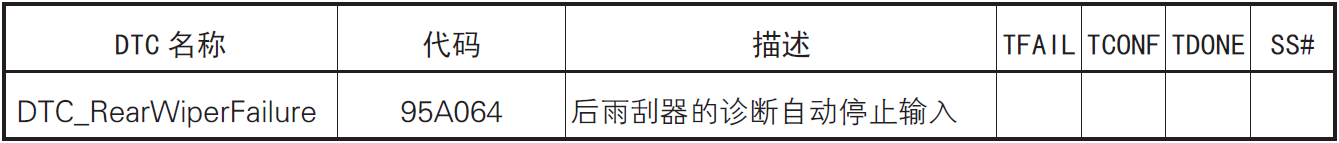

image-20220609143049606

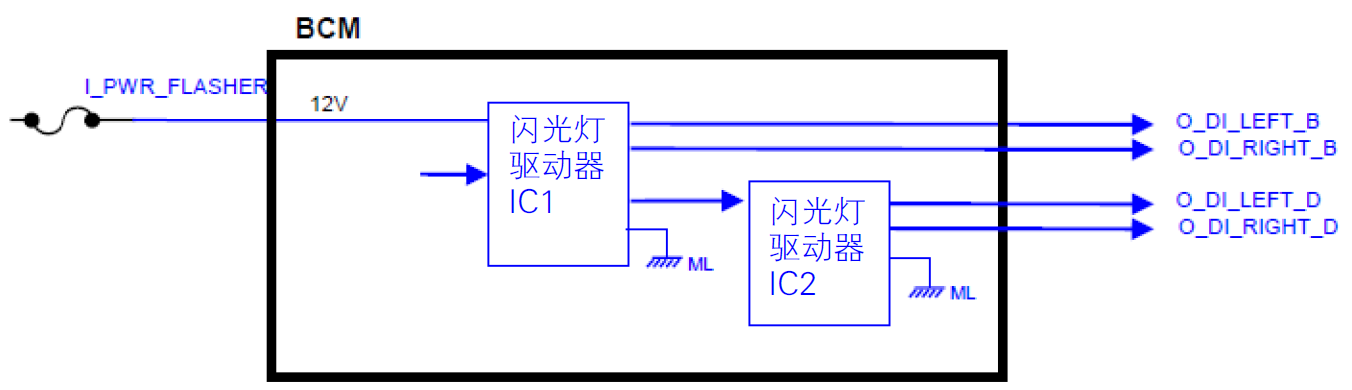

闪光灯

image-20220609143121707

配置

HAZARD_WITH_BRAKE_CF

HAZARD_WITH_CRASH_CF

FOUR_FLASHER_OUTPUTS_CF

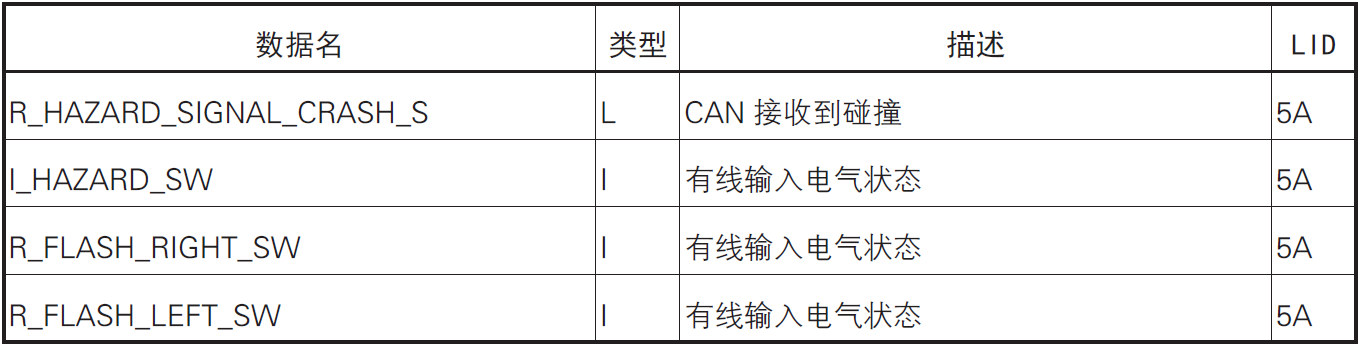

输入/ 输出数据读取

image-20220609143158291

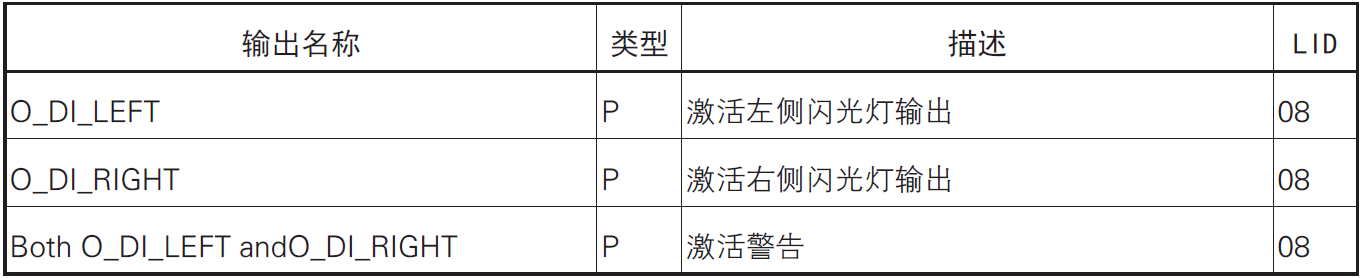

输入输出控制

image-20220609143340137

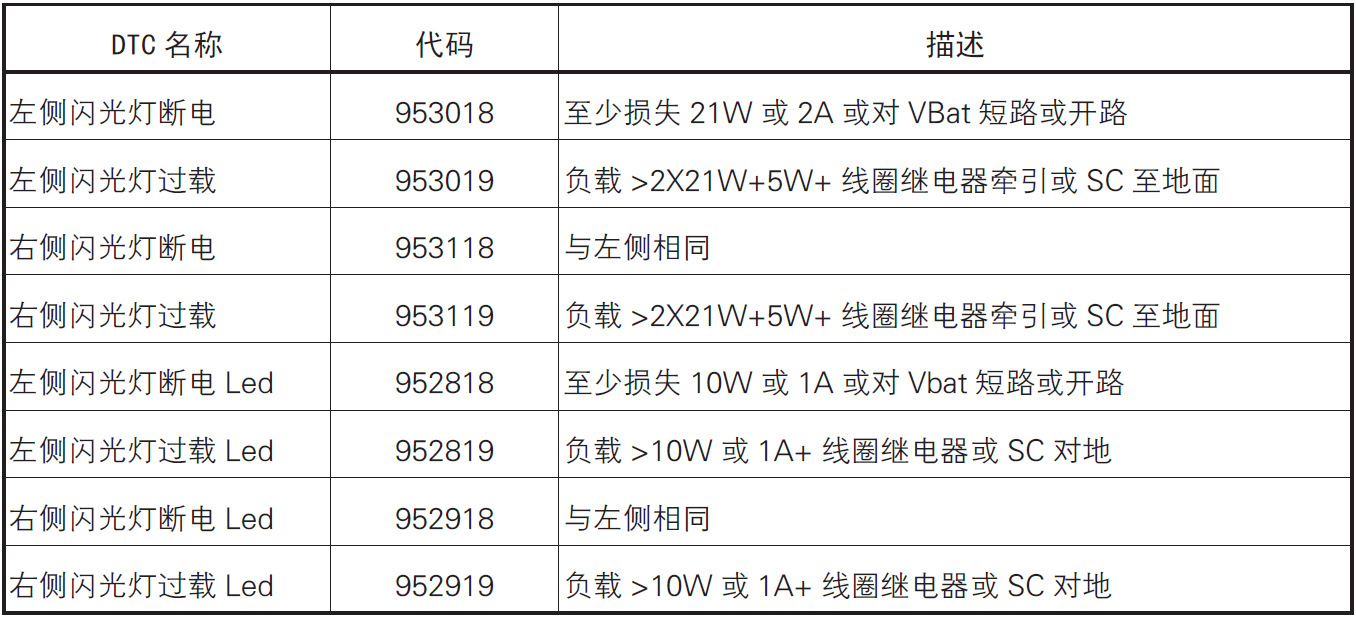

DTC

image-20220609143431892

备注：如果在售后服务中出现历史/ 记忆的缺陷，那么左侧闪光灯断电和右侧闪光灯断电的DTC 应该 屏蔽。

车窗控制

配置

AUTO_WINDOW_CLOSING_CF

INHIB_LVAR_CF

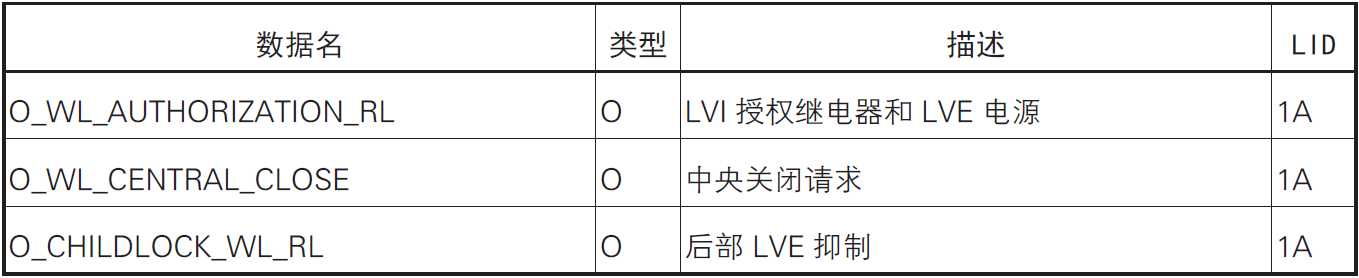

输入/ 输出数据读取

image-20220609143525110

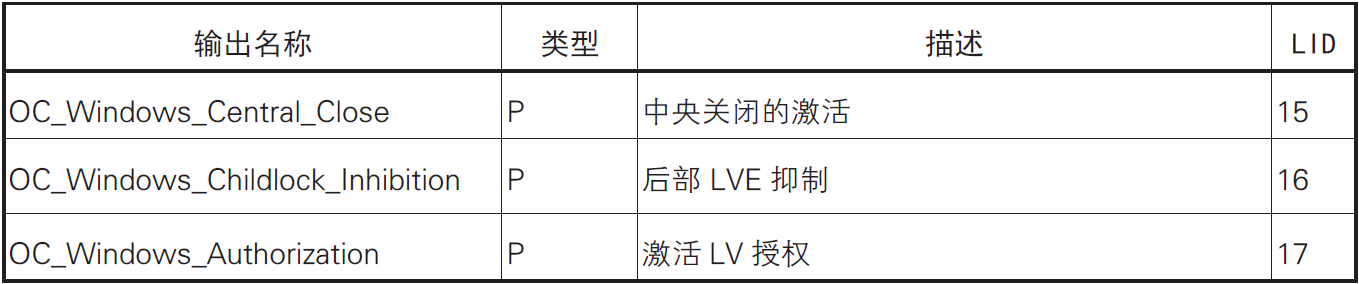

输入输出控制

image-20220609143608954

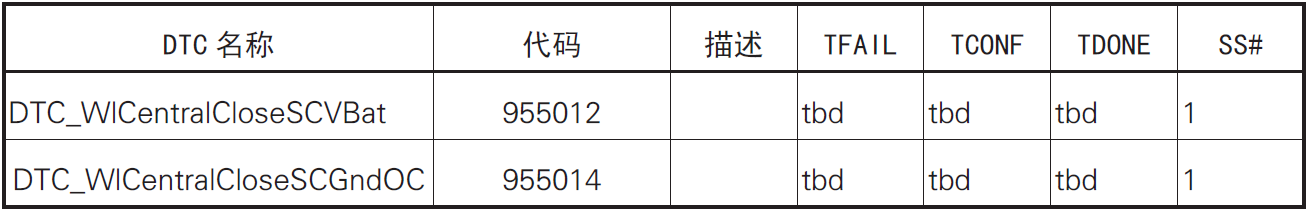

DTC

image-20220609143639070

门锁控制

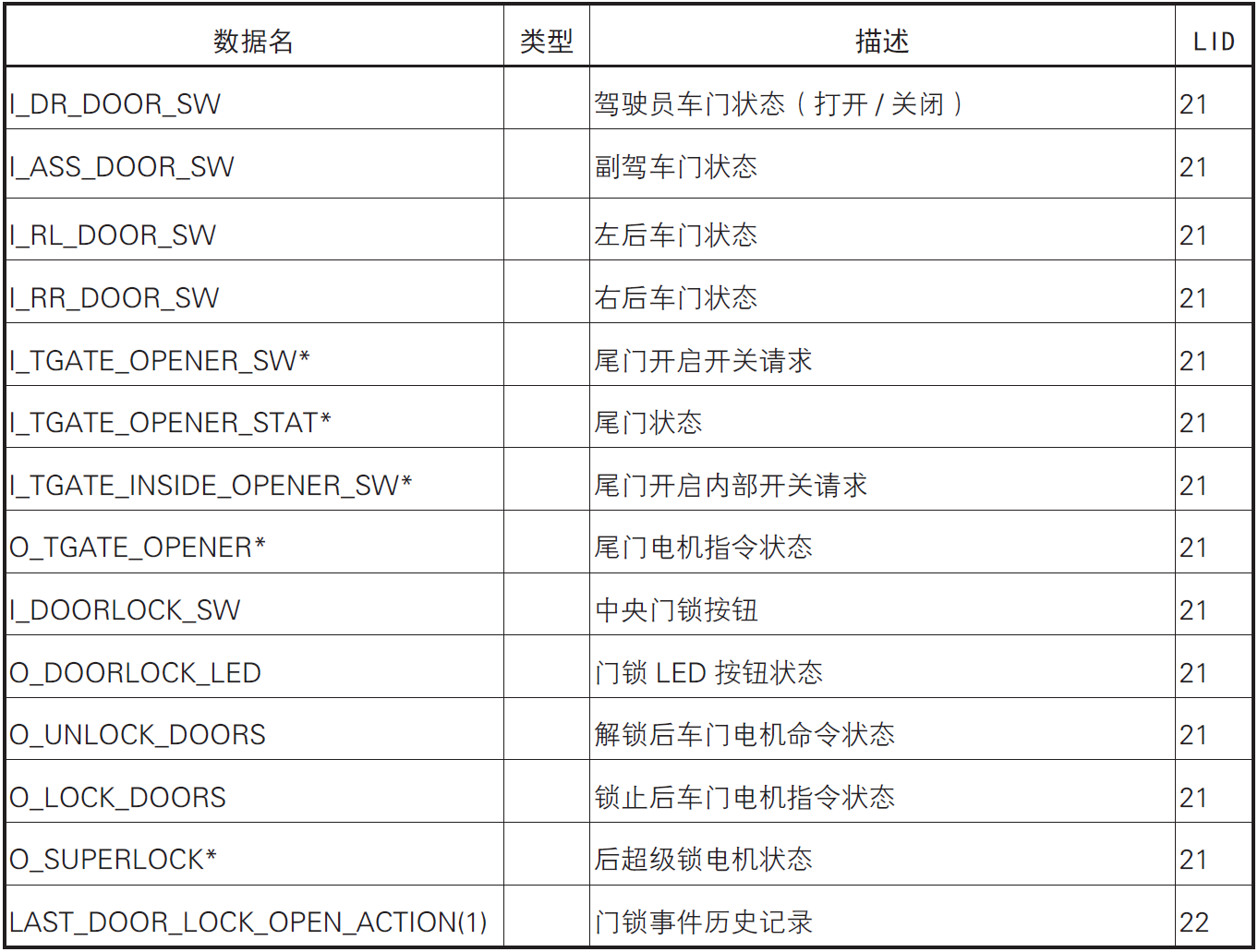

输入/ 输出数据读取

image-20220609143744096

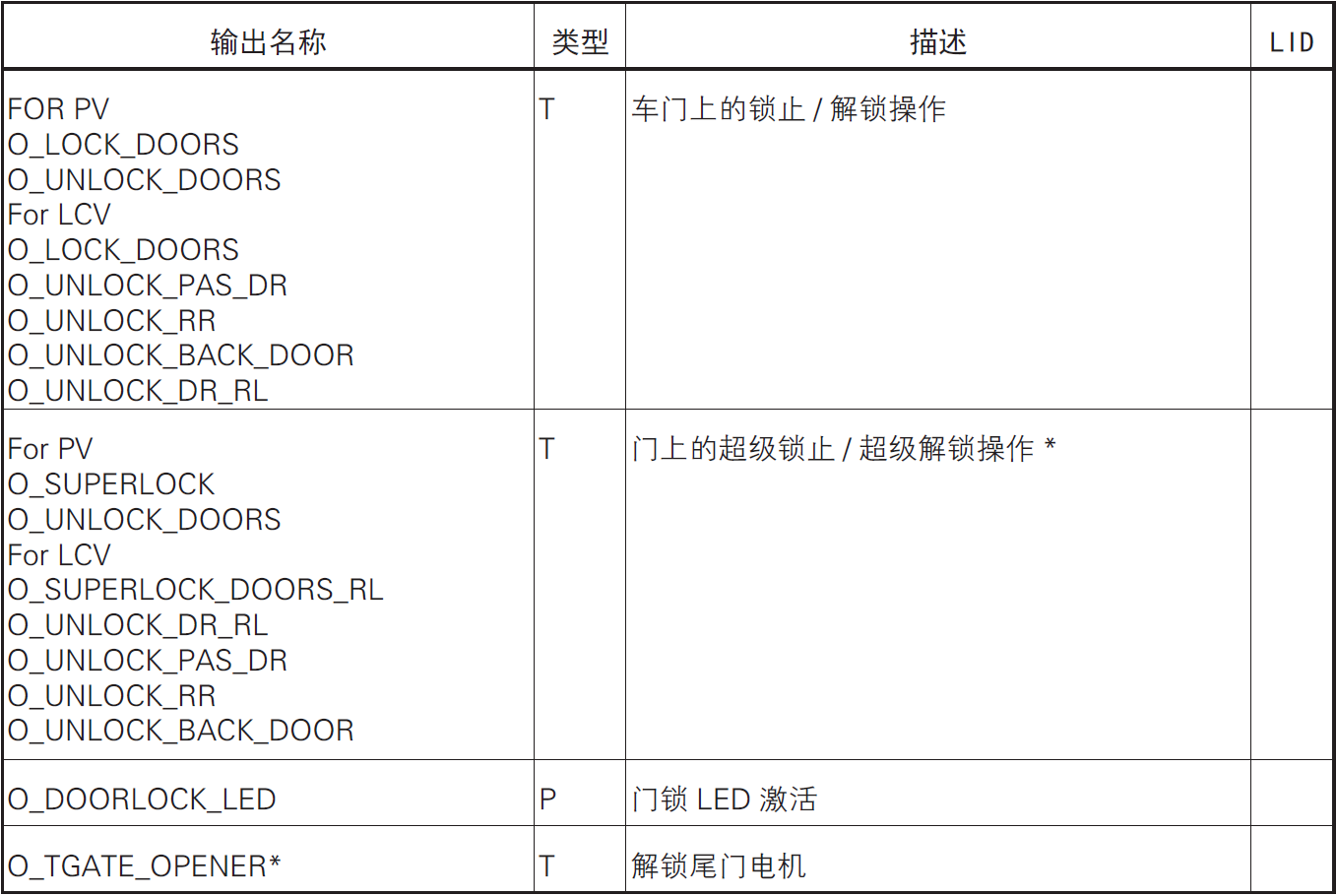

输入输出控制

image-20220609143841971

  • 只适用于某些配置。

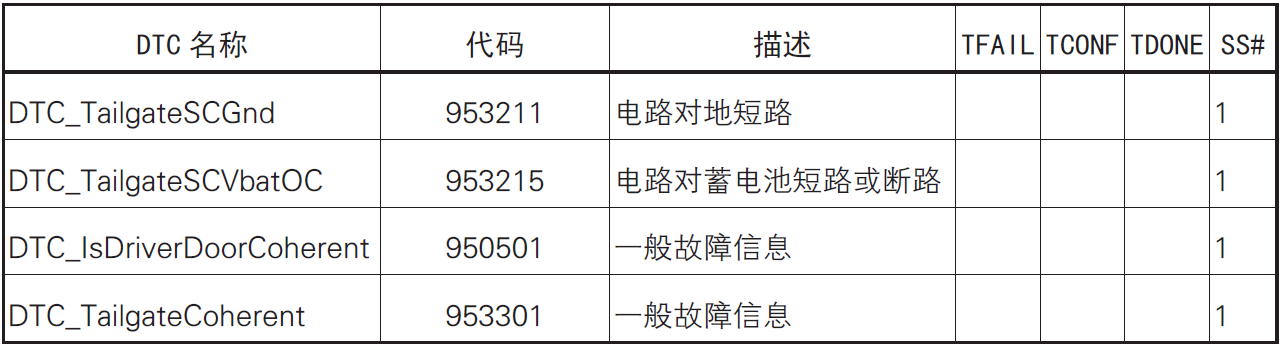

DTC

image-20220609143907520

此车应屏蔽DTC_TailgateSCVbatOC。

RKE 和防盗器

配置

LONG_PRESS_TM_CF

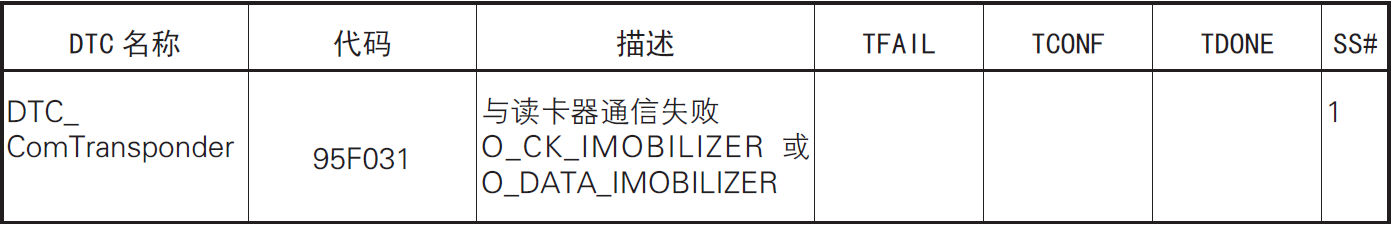

DTC

image-20220609144310503

内部照明

配置

ACTIVATE_INTERIOR_LIGHTING_CF

DTC

image-20220609144510152

后窗除霜管理

配置

ELECTRICAL_VEH_CF

FRONT_DEFROST_CF

OPENABLE_ROOF_CF

PBE_Specific_Button_CF

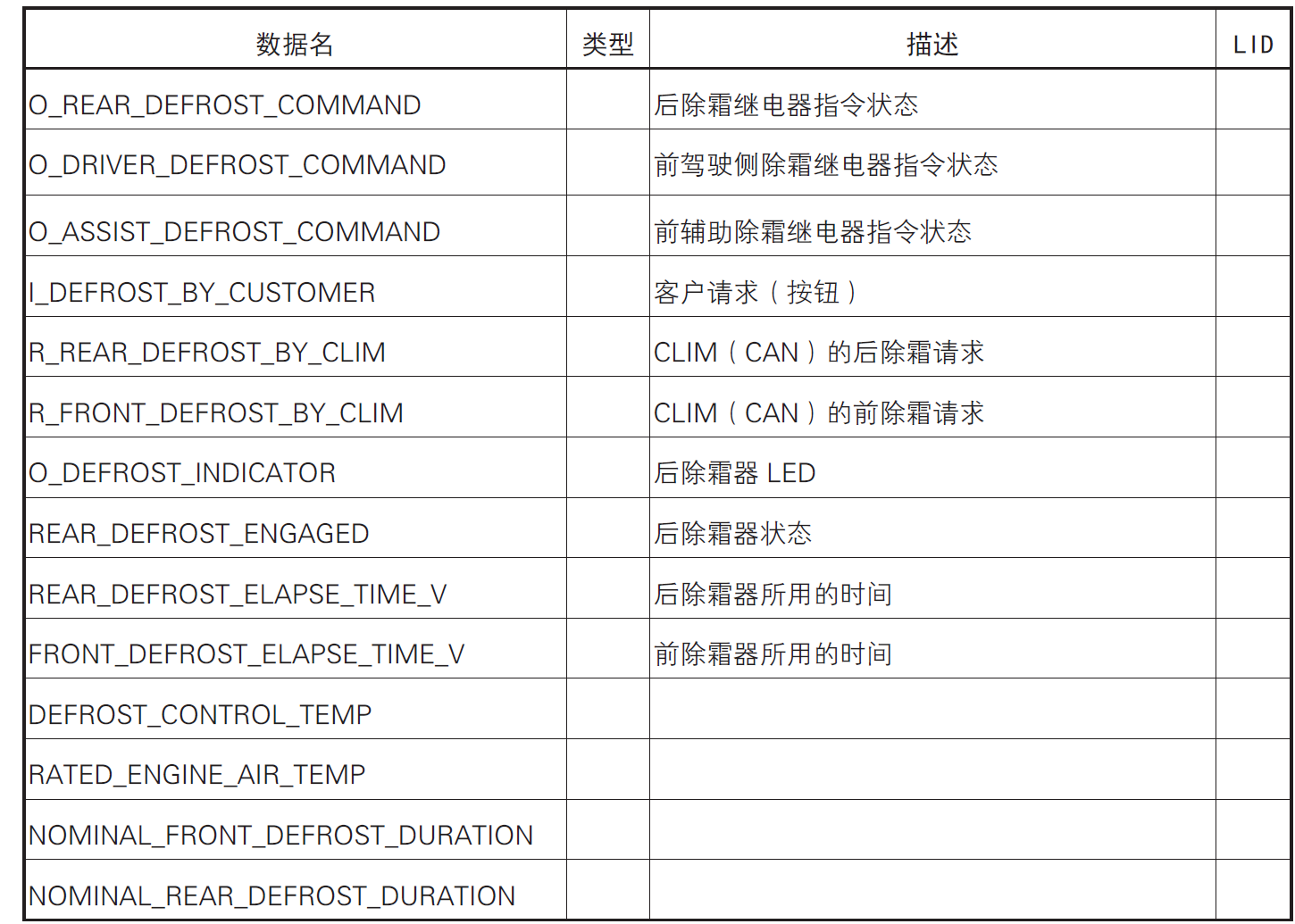

输入/ 输出数据读取

image-20220609144742543

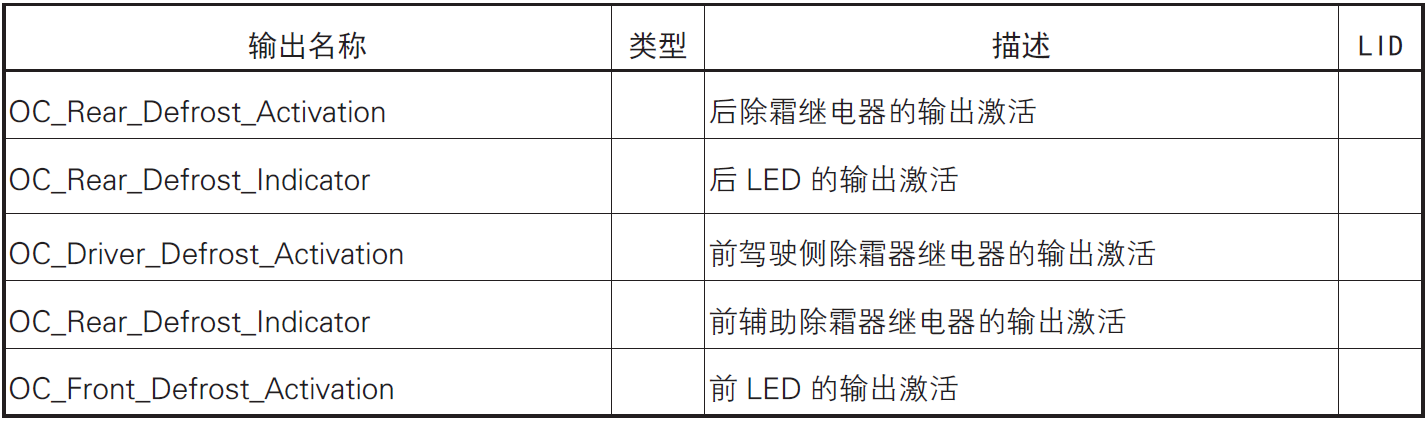

输入输出控制

image-20220609144932398

制动踏板

DTC

image-20220609145001468

注意！

如果在BCM 中报告了这些DTC 中的任何一个，则应该进行以下操作排除故障：

  • 检查踏板开关电源和接地

  • 检查开关位置和设置

  • 检查与BCM 的连接

配电管理

配置

ANTI_JUMP_CF
END_CLUTCH_USED_FOR_AUTOSTART_CF
HAND_BRAKE_CF
AT_CF
IGNITION_RELAY_IN_EMM_CF
KEY_PRESENT_CF
PLANT_START_SEQ_INHIBITION_CF
STARTER_WITH_RELAY_CF
STARTER_PRIOTECTION_CF
ANTI_JUMP_MANU_CF

输入/ 输出数据读取

电源线信息：

image-20220609150524818

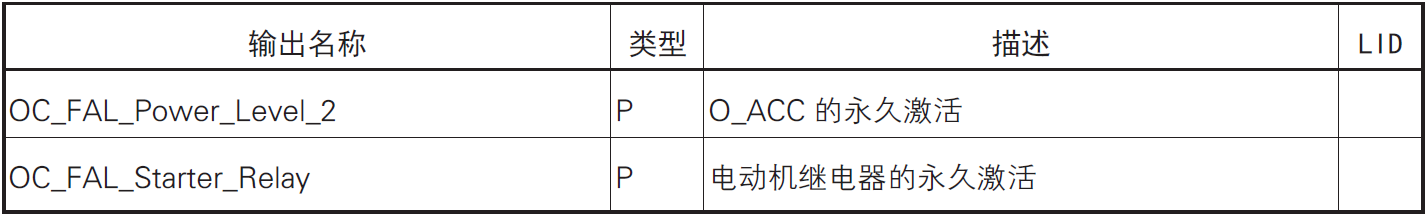

输入输出控制

image-20220609150602123

备注：O_BAT_TEMP_RL 的IO 控制可用。

DTC

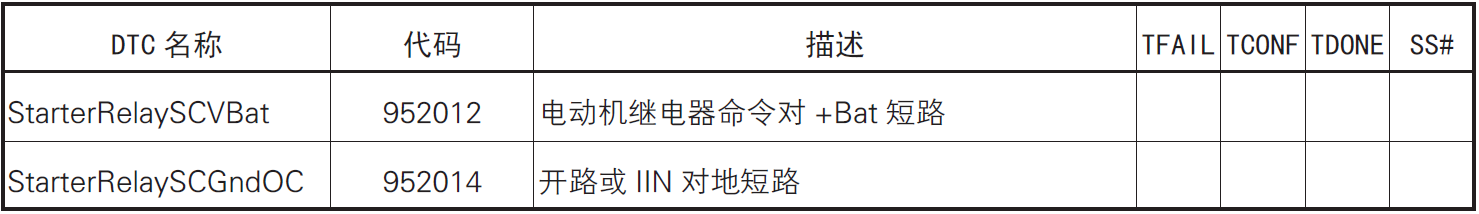

image-20220609150721240

备注：如果车辆电压低于启动电压时出现故障，则应屏蔽电动机继电器的DTC。

注意！

除BCM SW ≥ 15 的车辆外，其它车辆应屏蔽此DTC。

LIN 通信

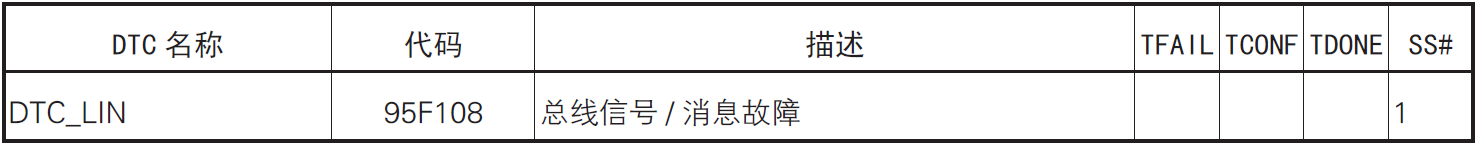

DTC

image-20220609150825427

警告！

此车应屏蔽此故障诊断码。

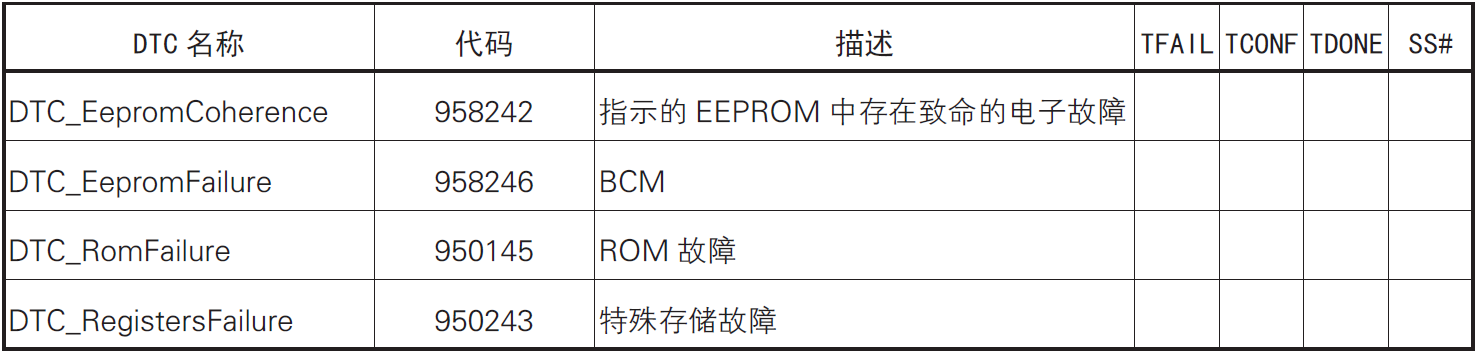

内存检查

BCM T4 正在对EEPROM 和ROM、闪存和微控制器寄存器执行定期完整性检查。如果检测到损坏， 将设置故障诊断码。

DTC

image-20220609150934614

对于上述故障诊断码，在记忆或确认故障诊断码后，必须更换BCM。

网关控制单元

配置

配置 DONGLE _CF。 此配置指定车辆上哪个类型的ECU 是网关控制单元 。

输入/ 输出数据读取

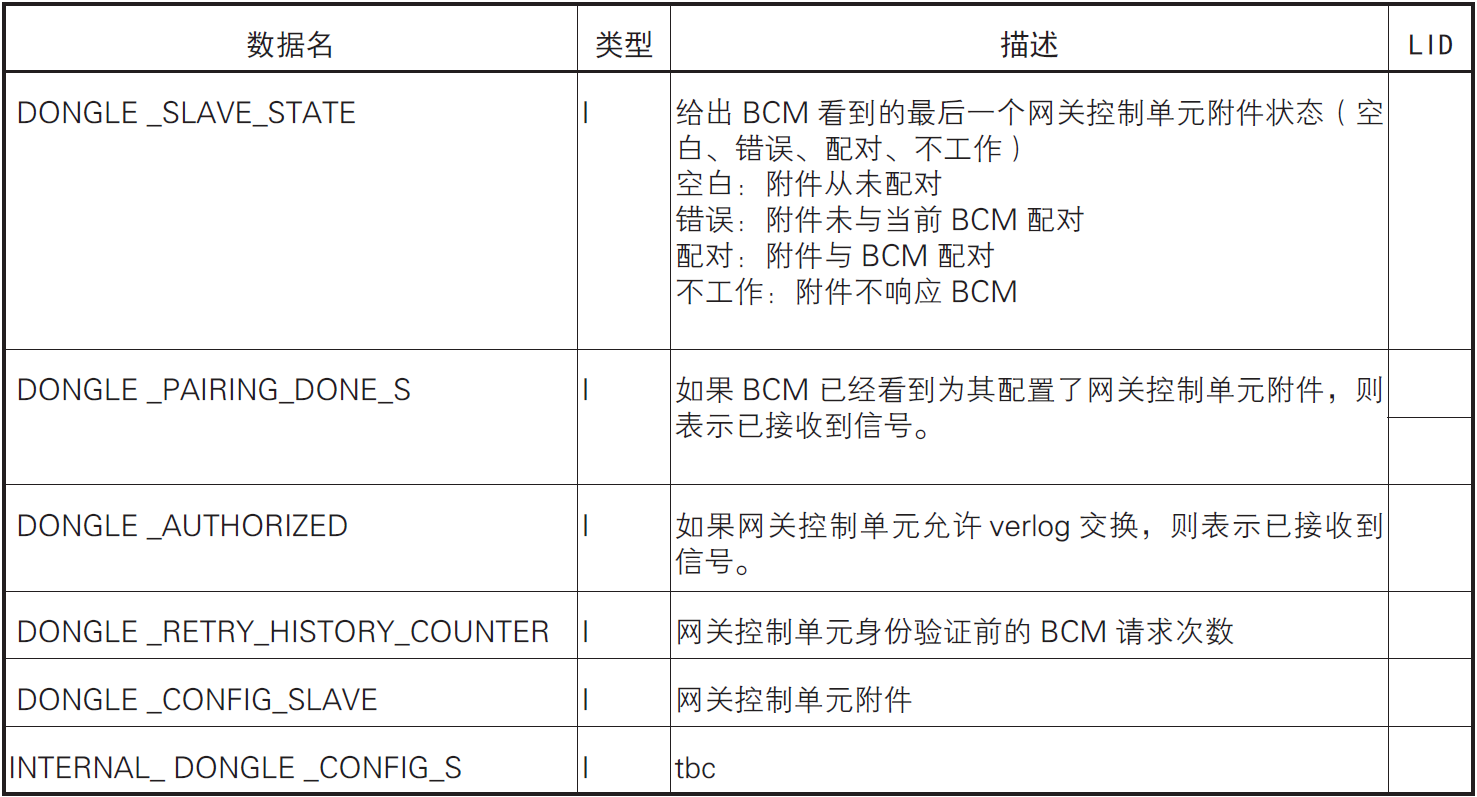

image-20220609151034889

DTC

image-20220609151054990

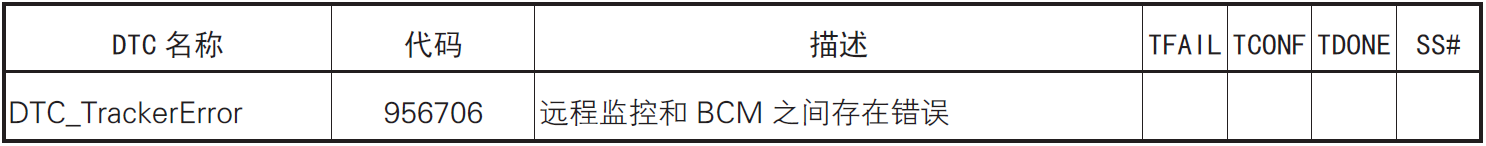

远程监控

DTC

image-20220609151131801

ECO 模式

配置

ECOMODE_PREVIOUS_.RESTART_CF

输入/ 输出数据读取

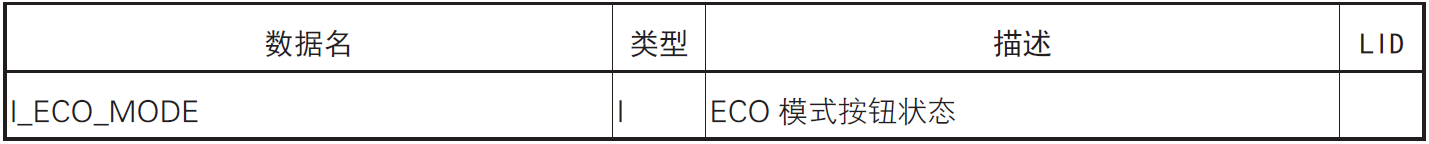

image-20220609151219443

EM 功能

配置

E_B_BATTCURRSENSOR_PRESNT_CF
E_B_ESMINHIBIT_CF
E_B_FLOATINGINHIBIT_CF
E_B_SOFINHIBITION_CF
E_B_STOPSTARTINHIBIT_CF
E_K_CAPACITENOMINALE_CF
E_K_CCABATTERIENOMINALE_CF
E_K_VCU2USM_LEVEL_CF
E_K_OVERVOLTAGE_LEVELALERT_CF
E_K_UNDERVOLTAGE_LEVELALERT_CF
BATT_CURR_SENSOR_LIN_CF

输入输出控制

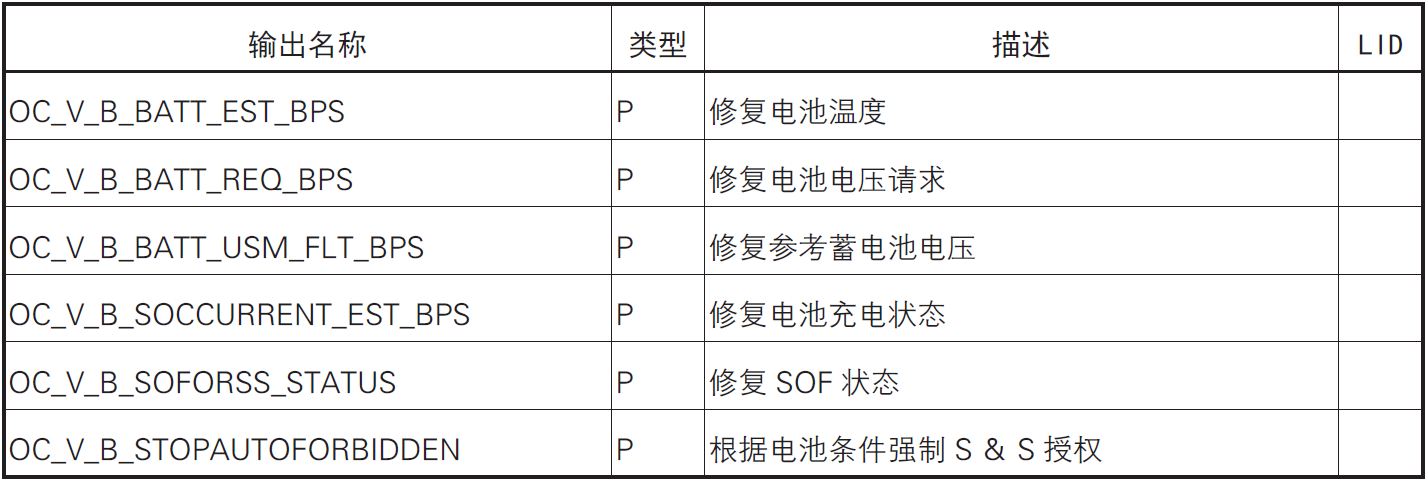

image-20220609151440420

DTC

image-20220609151558385

仅在记忆时不用考虑DTC 92 66 96。 仅在记忆时不用考虑DTC 92 66 81。

AEBS

DTC

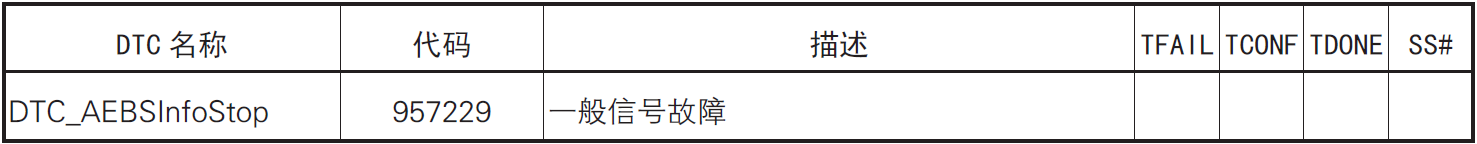

image-20220609151736575

制动灯

配置

STOP_BY_SMART_CF
STOP_LAMP_ELEC_FAIL_DETECT_CF

输入/ 输出数据读取

通电线路信息：

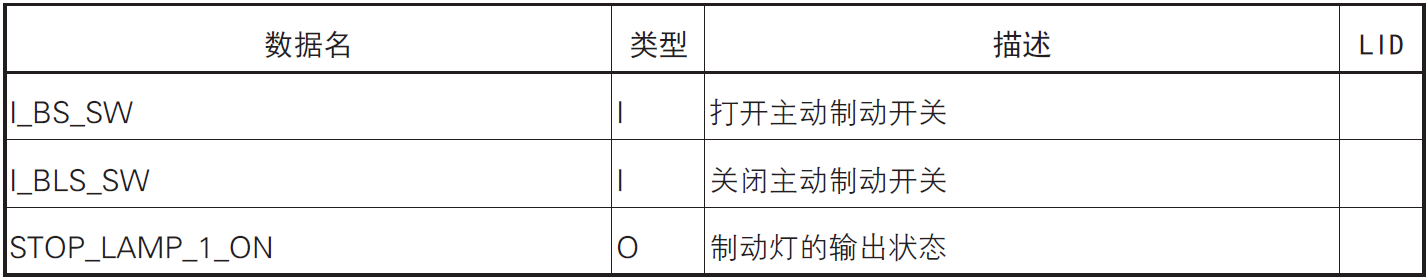

image-20220609151830980

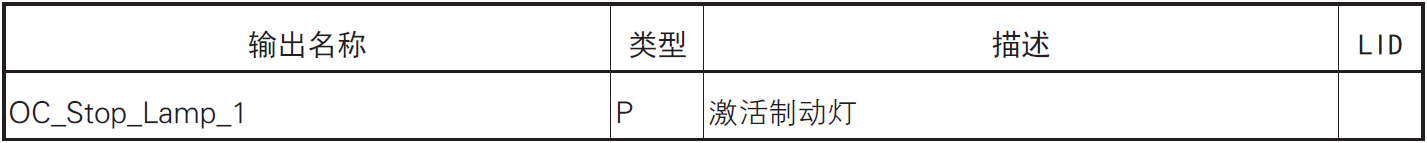

输入输出控制

image-20220609151848982

DTC

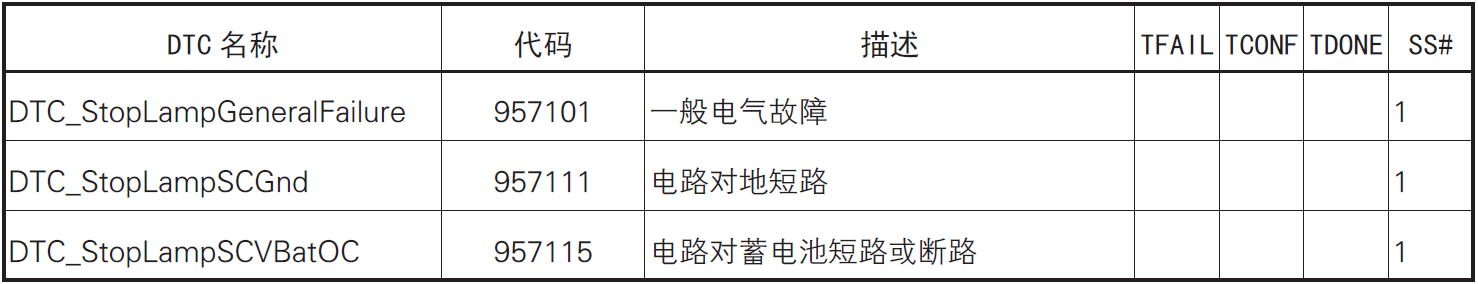

image-20220609151932208
