玻璃、车窗系统和后视镜系统
注意事项
玻璃维修注意事项
- 请勿使用过期的玻璃胶。
- 安装后风窗玻璃需两名维修技术员协同安装调整。
- 安装玻璃时，防止垫块粘上玻璃胶，检查玻璃轮廓粘胶是否牢固。
- 玻璃涂胶后 5 分钟内需装到车上以防止胶固化。
- 使用吸盘适当用力按压玻璃轮廓，使玻璃轮廓粘胶牢固，特别注意按压边边角角的粘胶情况。
- 安装完成后不要拍打或移动风挡玻璃，防止其与风窗口间隙变动。
准备工作
专用工具
玻璃维修参数
玻璃安装密封胶型号：ORB-P101 型玻璃胶

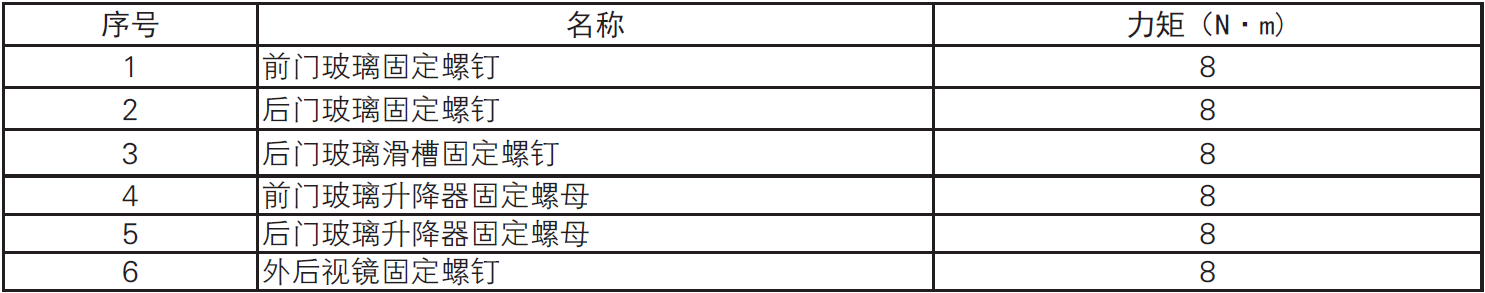

拧紧力矩
系统概述
结构与特性
后视镜

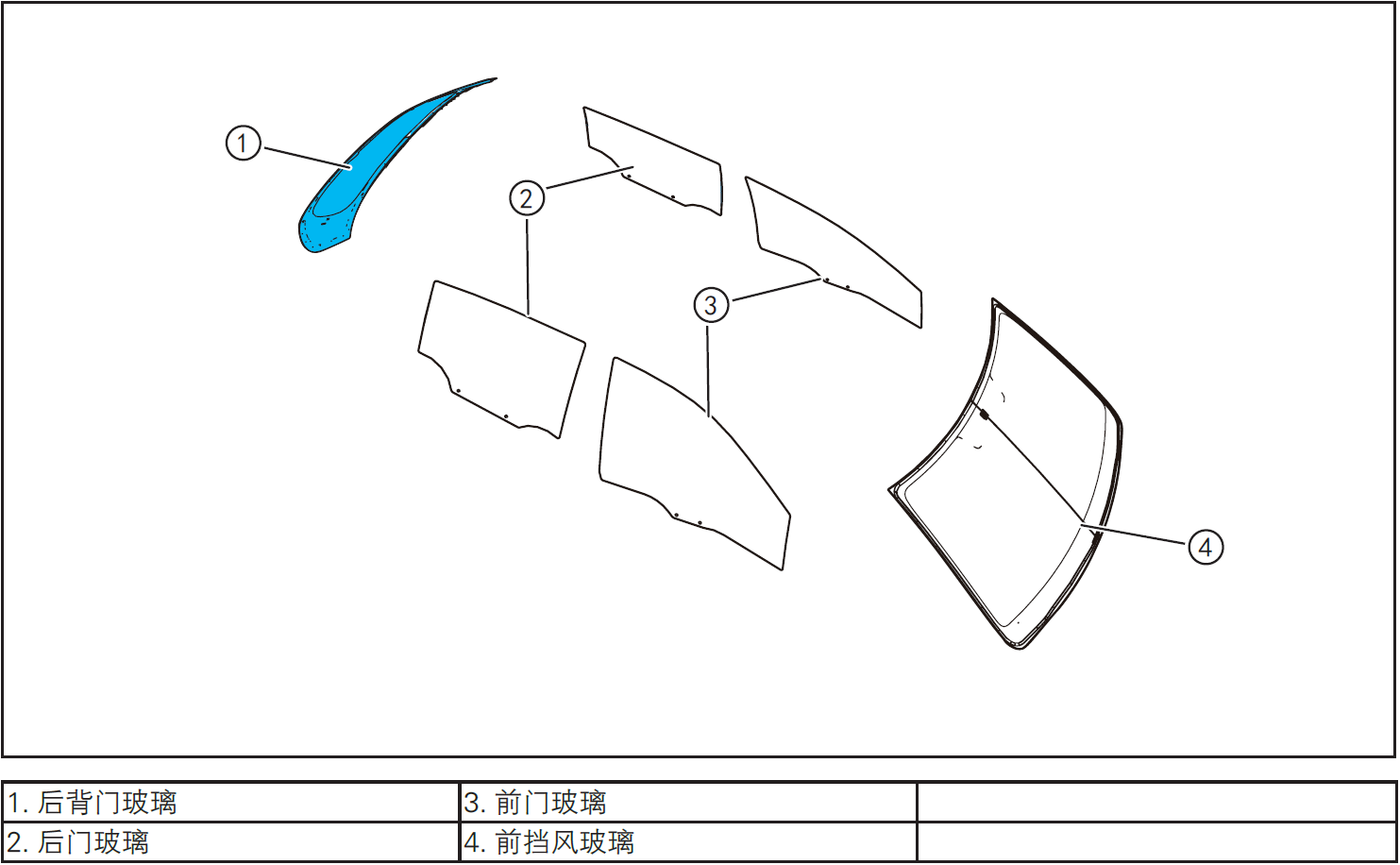

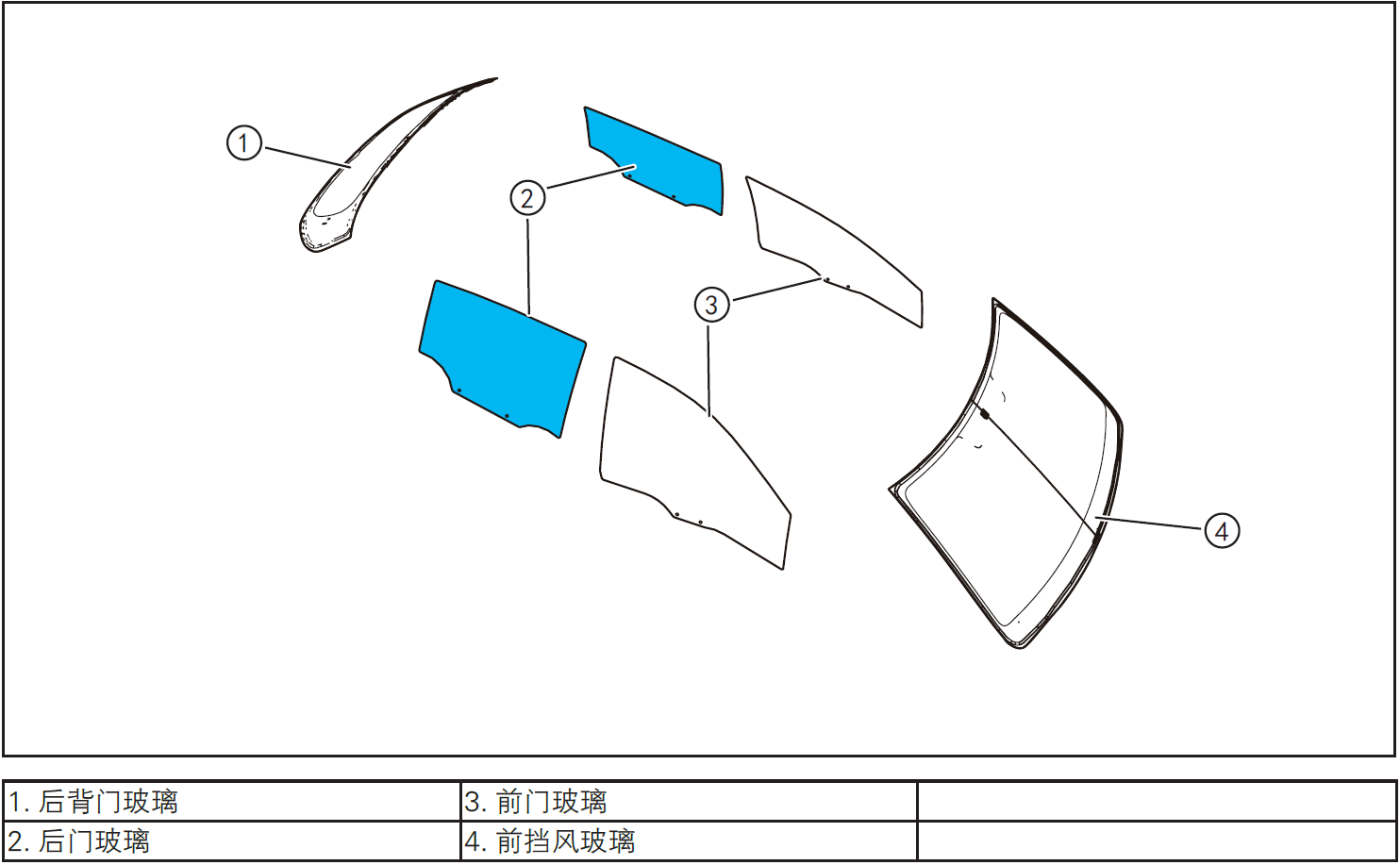

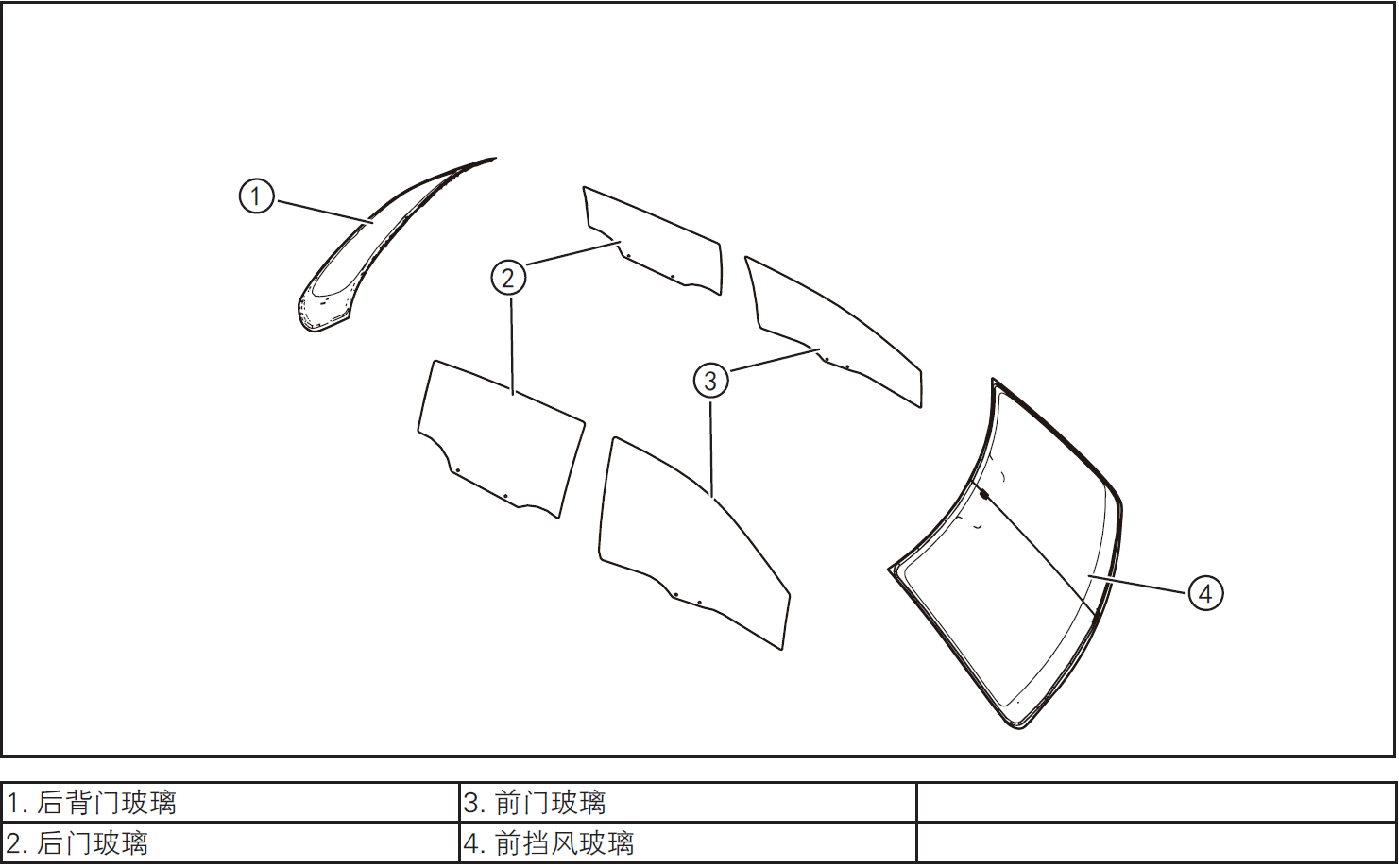

玻璃组件
故障诊断

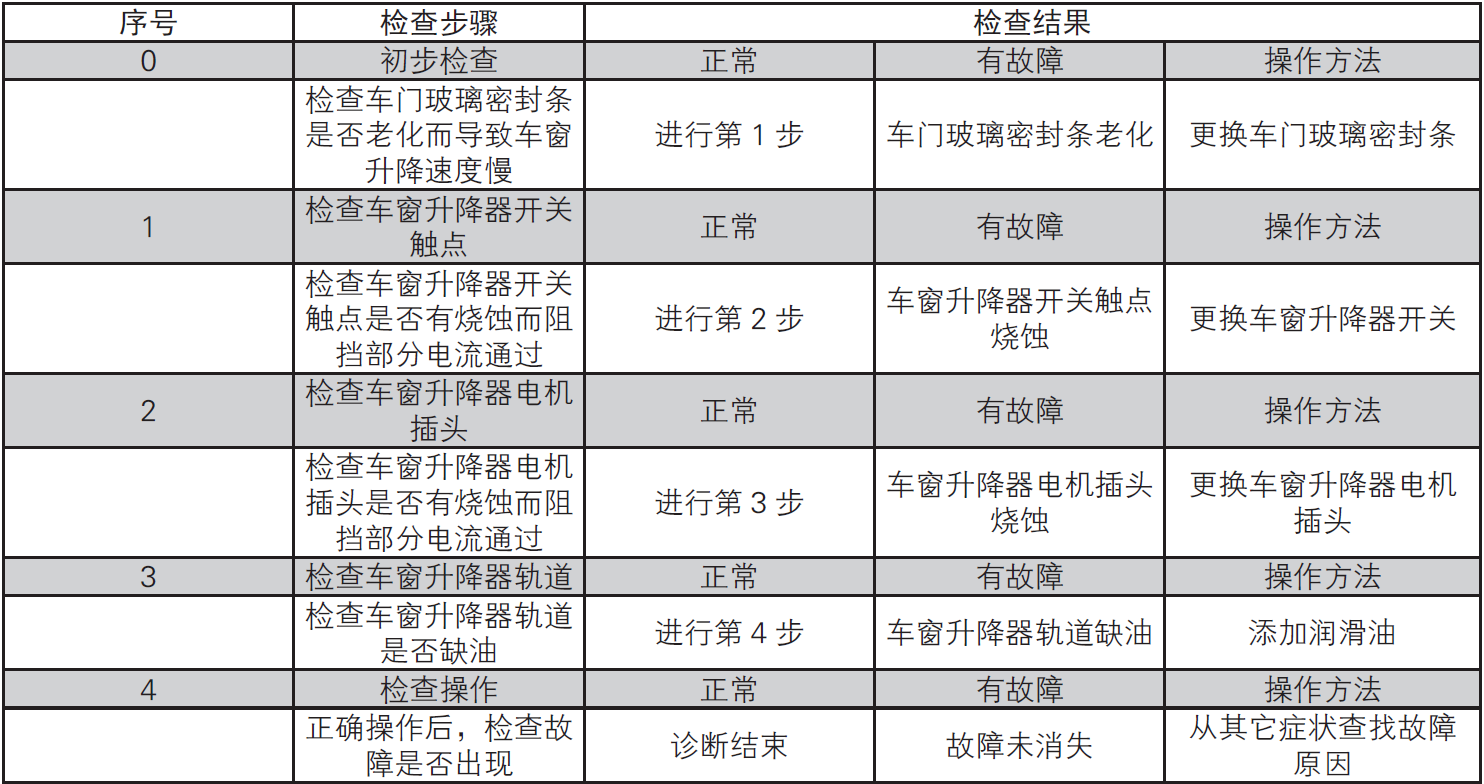

常见故障诊断

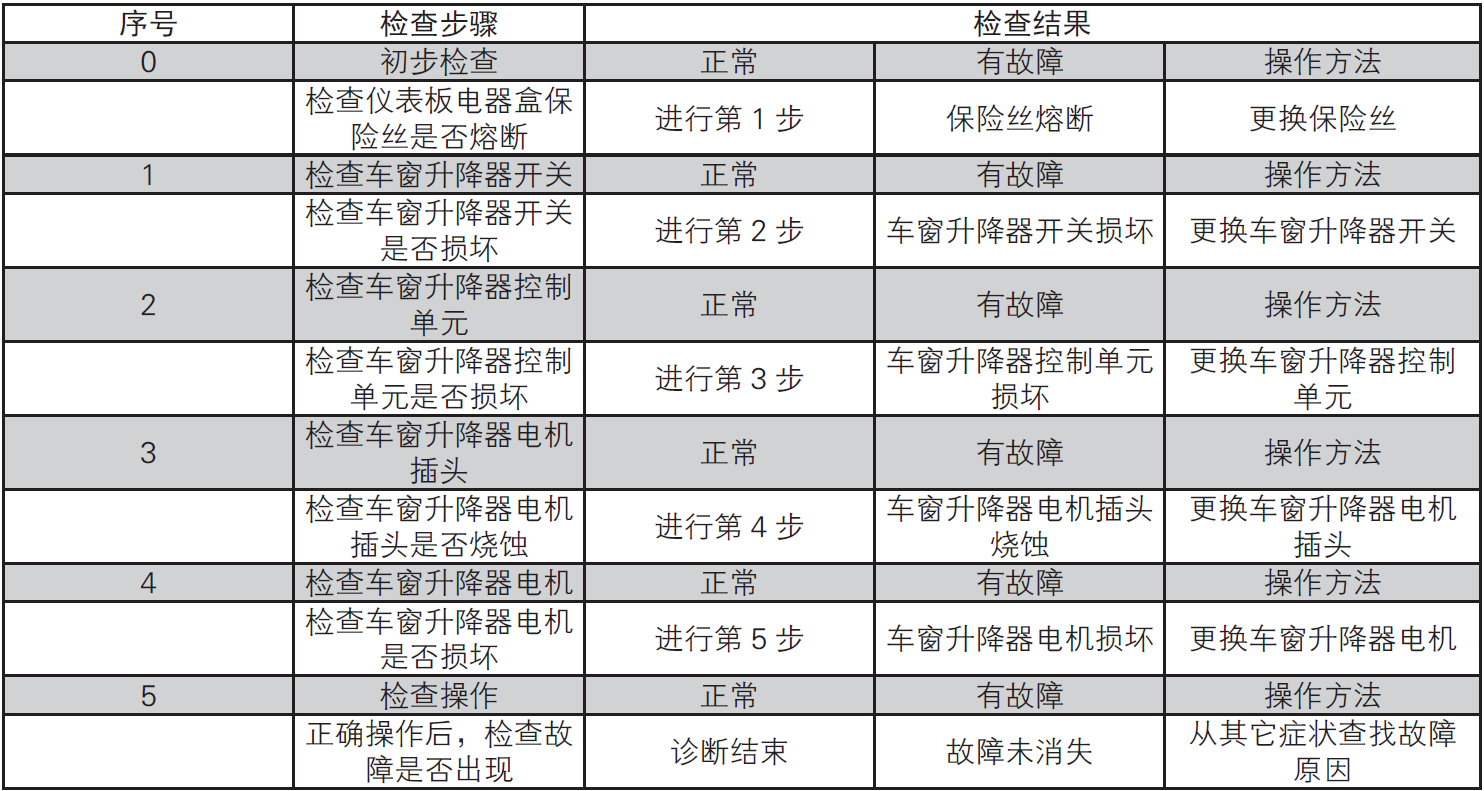

车窗不能升降故障
车窗不能升降故障
车门玻璃
前门玻璃的拆卸与安装

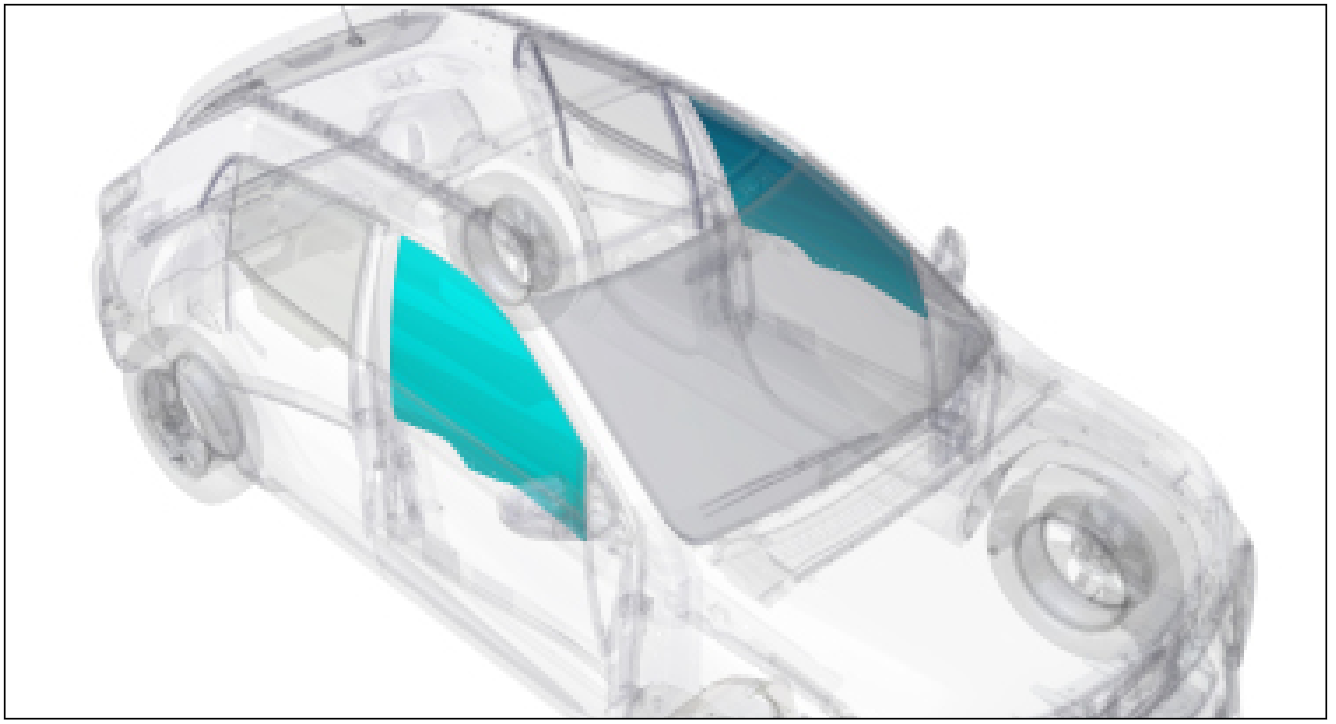

1- 部件位置

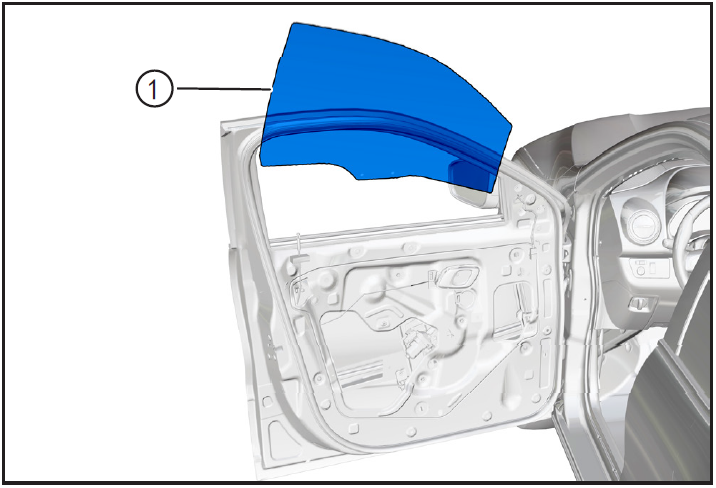

前门玻璃安装位于前车门上

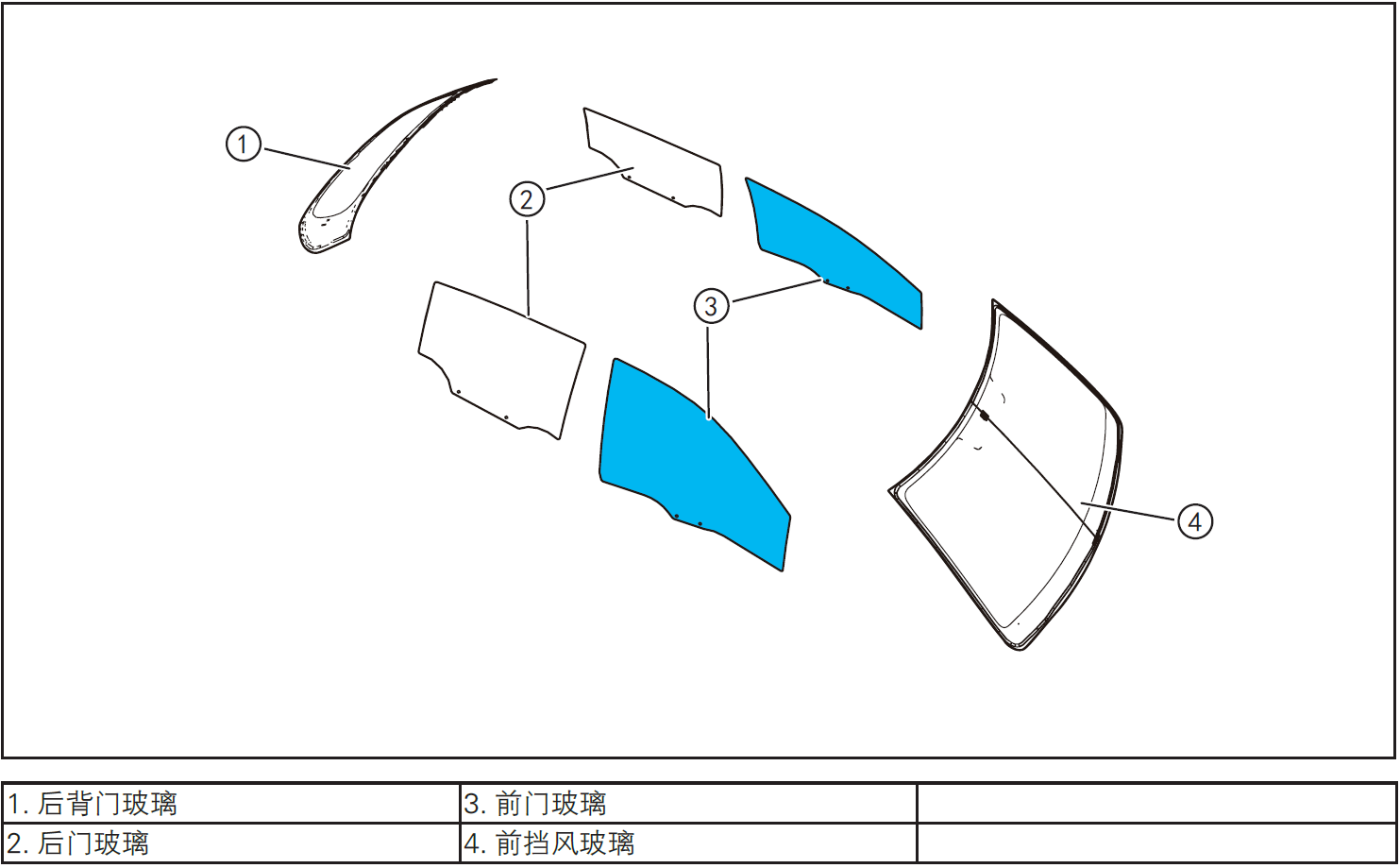

2- 部件结构图
3- 保护

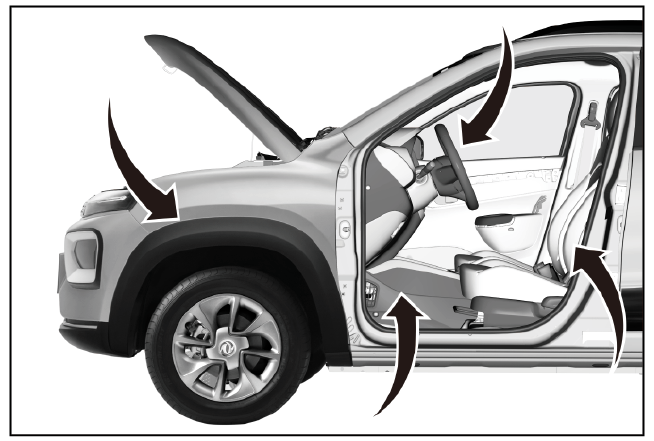

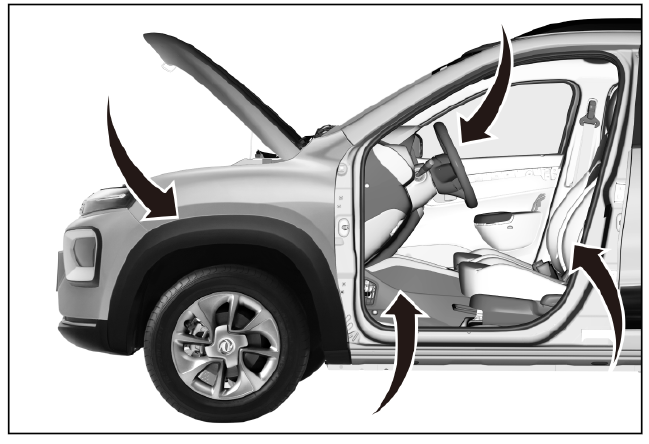

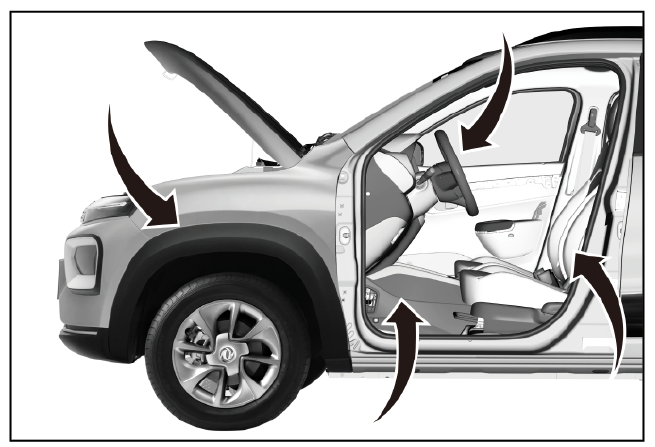

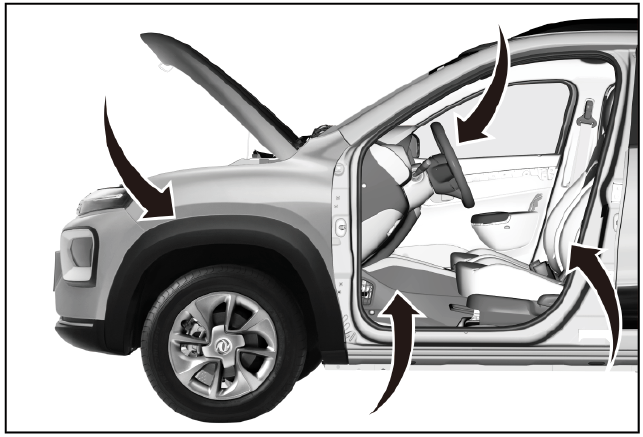

在下列位置放置保护垫：
- 前翼子板；
- 前保险杠；
- 驾驶员座椅；
- 地毯（驾驶员侧）；
- 方向盘。
警告！
- 仔细阅读并掌握玻璃维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具

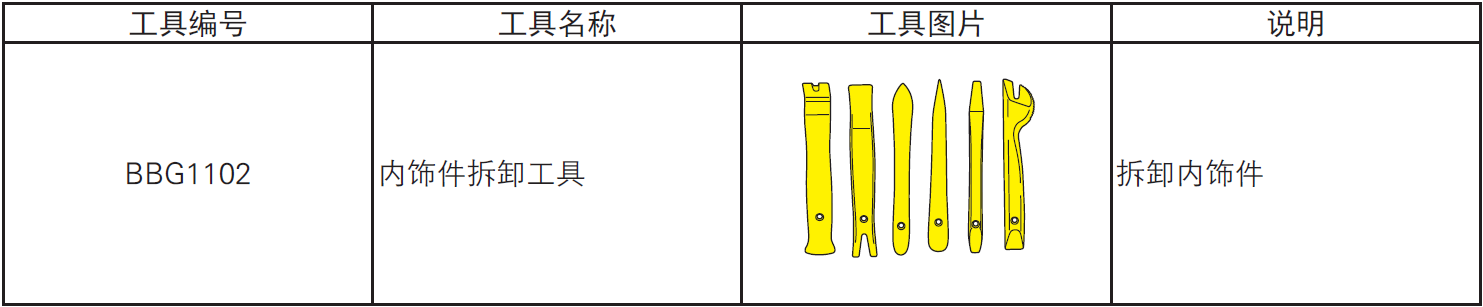

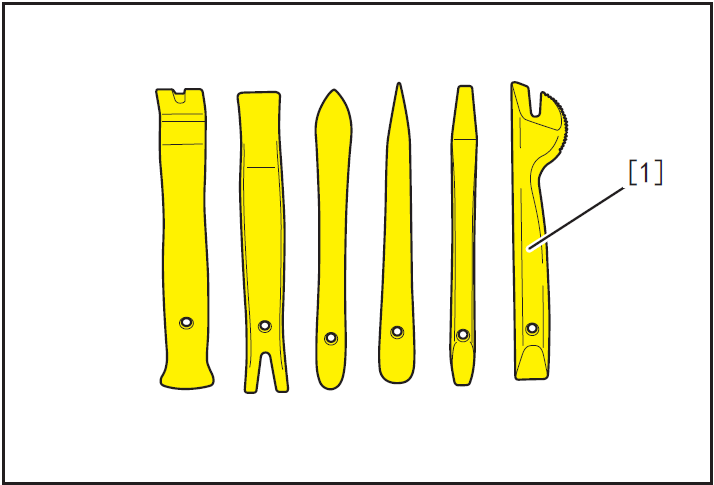

- 内饰件拆卸工具（BBG1102）[1]。
5- 车辆低压电路锁止
- 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
整车ECU 休眠
- 登记电动车信息，检查仪表指示灯，休眠ECU。
脱开蓄电池正、负极电缆

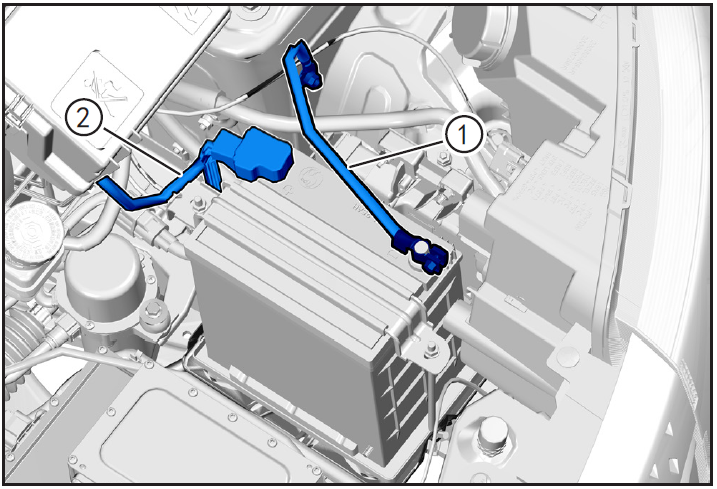

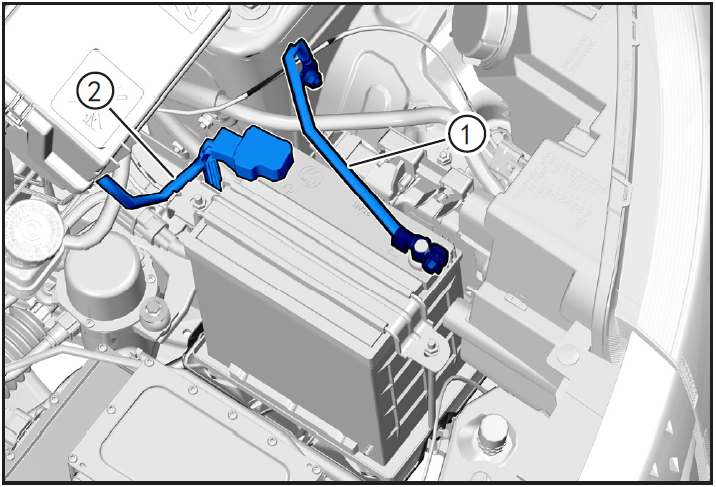

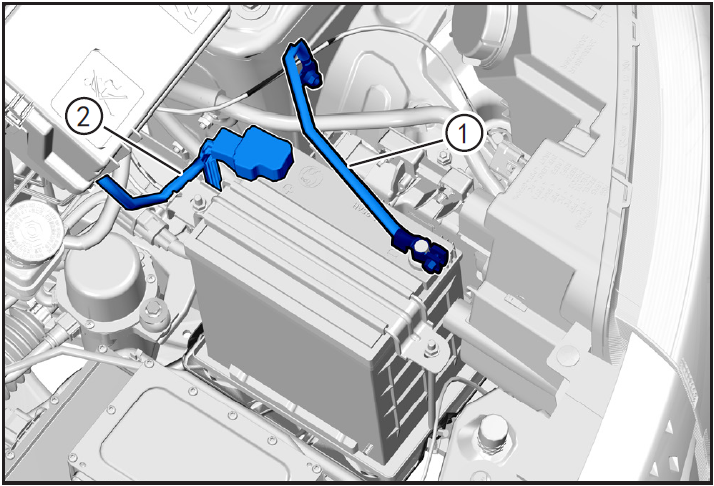

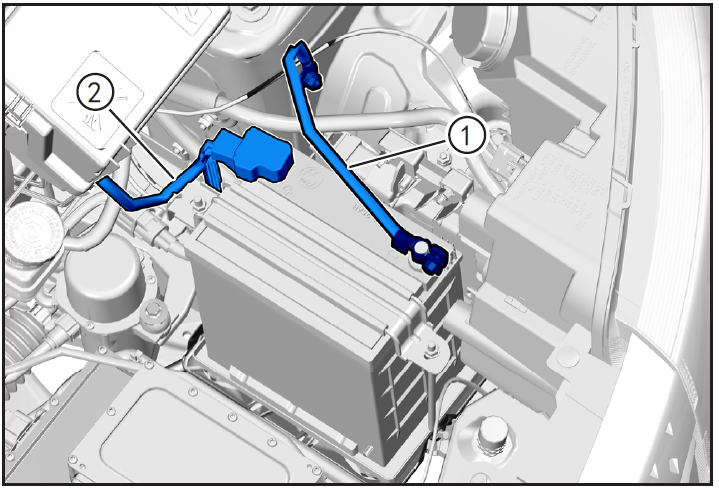

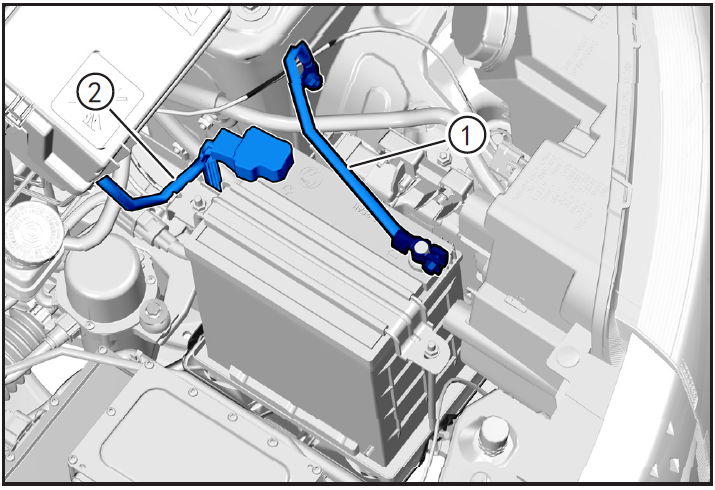

- 脱开蓄电池负极电缆①、正极电缆②。
注意！
- 脱开蓄电池负极电缆后，注意避免正、负极短接。
6- 拆卸

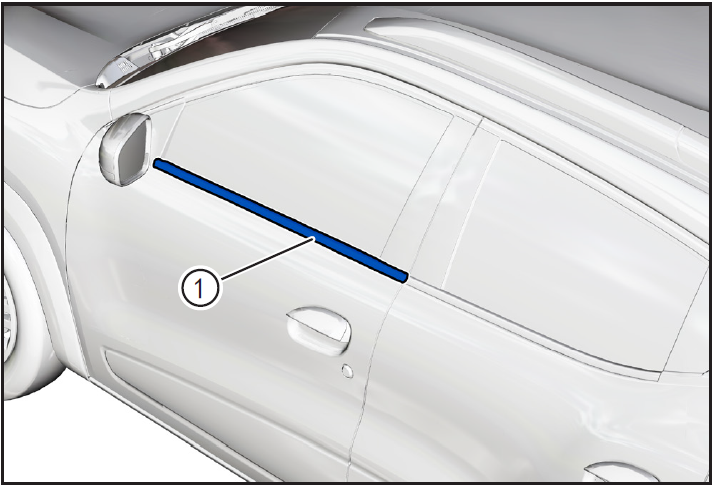

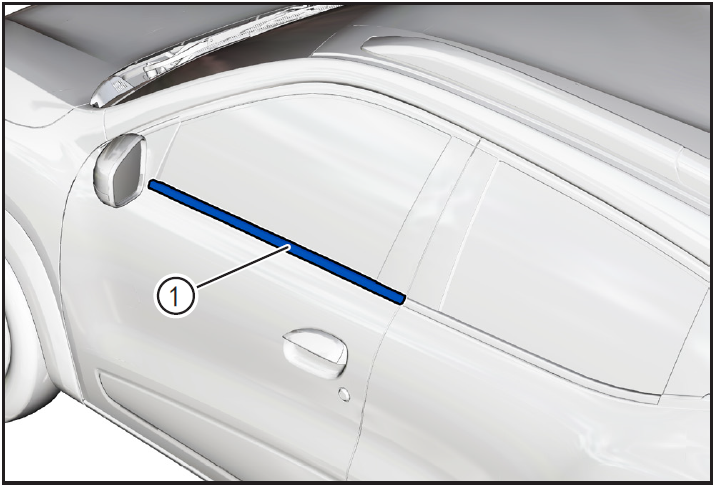

拆卸前门玻璃外切水胶条
- 使用内饰件拆卸工具（BBG1102）向上撬开前门玻璃外切水胶条①，取下前门玻璃外切水胶条。

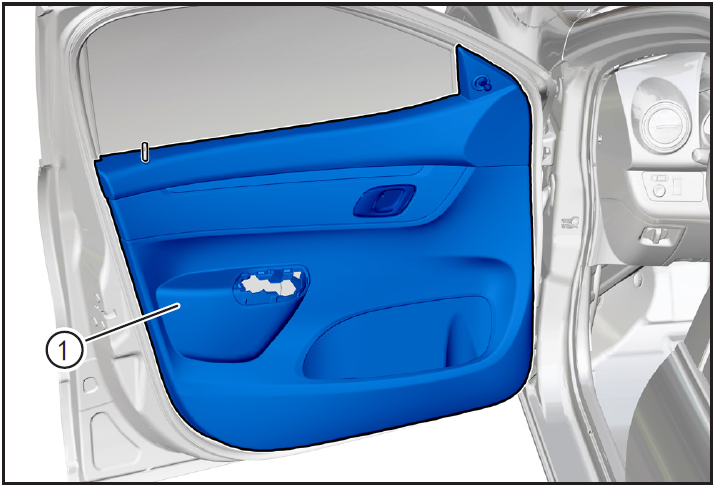

拆卸前门内饰板总成

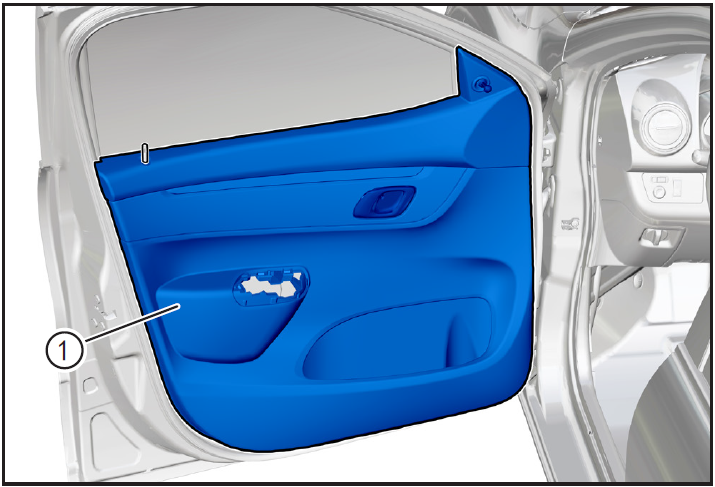

- 拆卸前门内饰板总成①。（参照“内饰和外饰”章节中的“前门内饰板总成的拆卸与安装”）

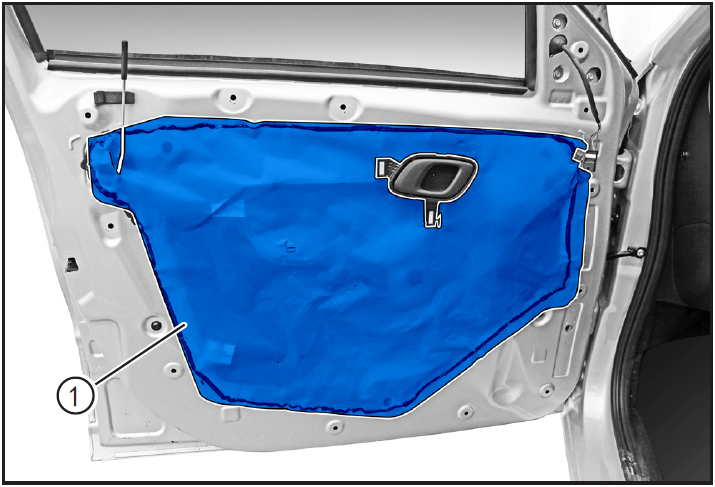

拆卸前门防水薄膜
- 拆卸前门防水薄膜①。（参照“开启件及门锁”章节中的“前门防水薄膜的拆卸与安装”）

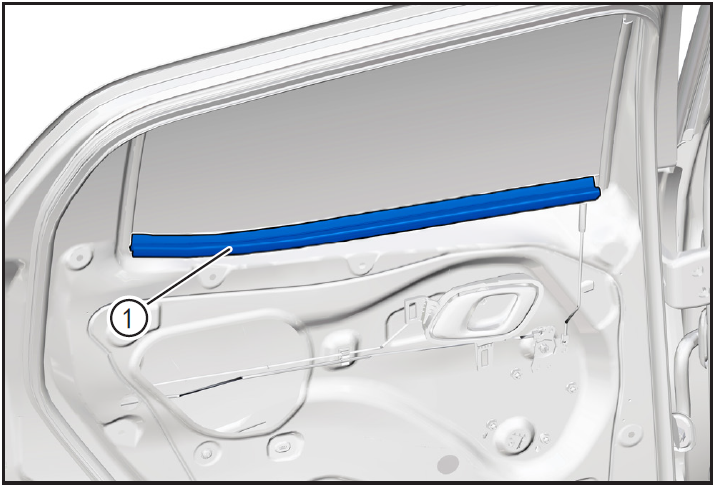

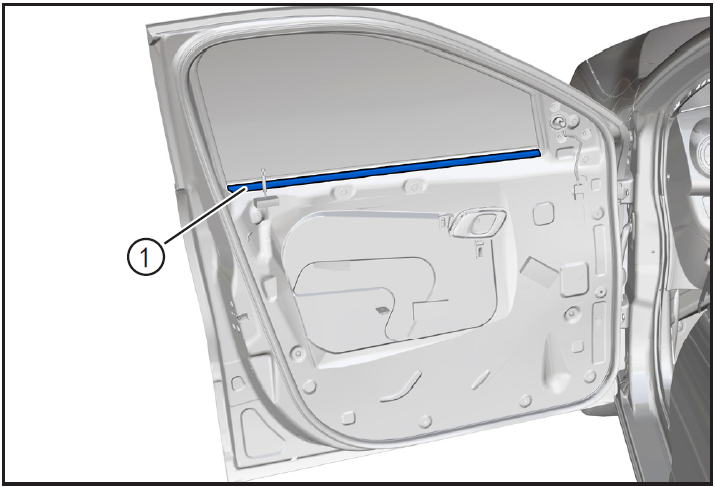

拆卸前门玻璃内切水胶条
- 使用内饰件拆卸工具（BBG1102）向上撬开前门玻璃内切水胶条①，取下前门玻璃内切水胶条。
拆卸前门玻璃
- 连接蓄电池电缆。

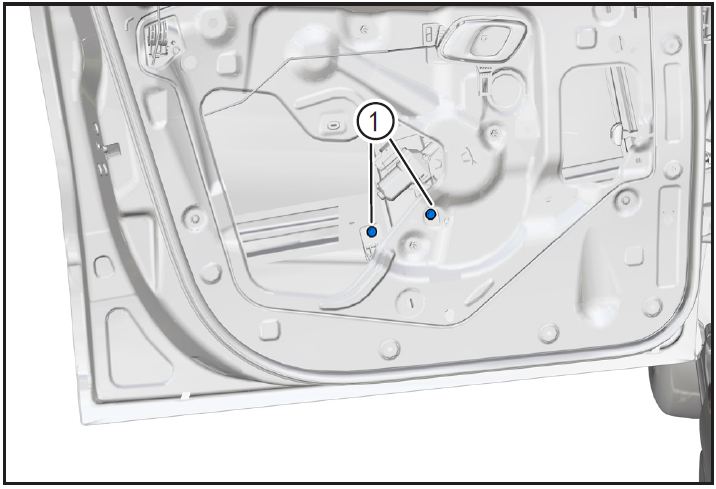

- 降低前门玻璃，直至前门玻璃2个固定螺钉①可视，并使用8mm 套筒拆卸前门玻璃固定螺钉。
- 小心缓慢的从前车门窗槽内取出前门玻璃①。
注意！
- 取出前门玻璃时，注意防止玻璃刮花或掉落。
7- 安装
安装前门玻璃
注意！
- 安装前门玻璃时，注意前门玻璃与前车门窗槽发生碰撞。
- 调整前门玻璃，使前门玻璃安装孔与玻璃升降器固定安装孔对齐。
- 安装前门玻璃固定螺钉①，并使用 8mm 套筒拧紧固定螺钉，拧紧力矩为8N·m。
安装前门玻璃内切水胶条
- 将前门玻璃内切水胶条①凹槽卡入前车门固定安装位置。
安装前门防水薄膜
- 安装前门防水薄膜①。（参照本章节中的“前门防水薄膜的拆卸与安装”）
安装前门内饰板总成
- 安装前门内饰板总成①。（参照“内饰和外饰”章节中的“前门内饰板总成的拆卸与安装”）
安装前门玻璃外切水胶条
- 将前门玻璃外切水胶条①U 型槽卡入前门凸台上，确保安装到位。
8- 车辆低压电路解锁
- 此步骤以下操作参照“动安装蓄电池正、负极电缆力电池系统”章节中的“车辆低压电路锁止及解锁”
安装蓄电池正、负极电缆
- 安装蓄电池负极电缆①、正极电缆②。
9- 清除故障码、检查
- 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
- 安装完成后，检查前车门玻璃升降功能是否正常。
- 移除安全警示围栏、警示牌。
后门玻璃的拆卸与安装
1- 部件位置

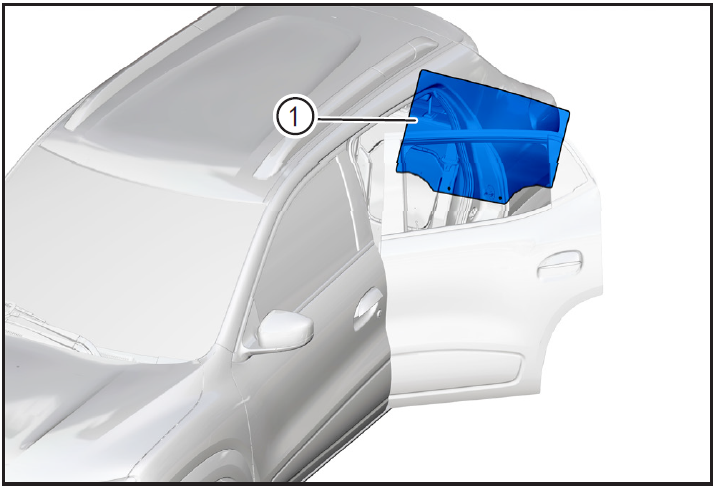

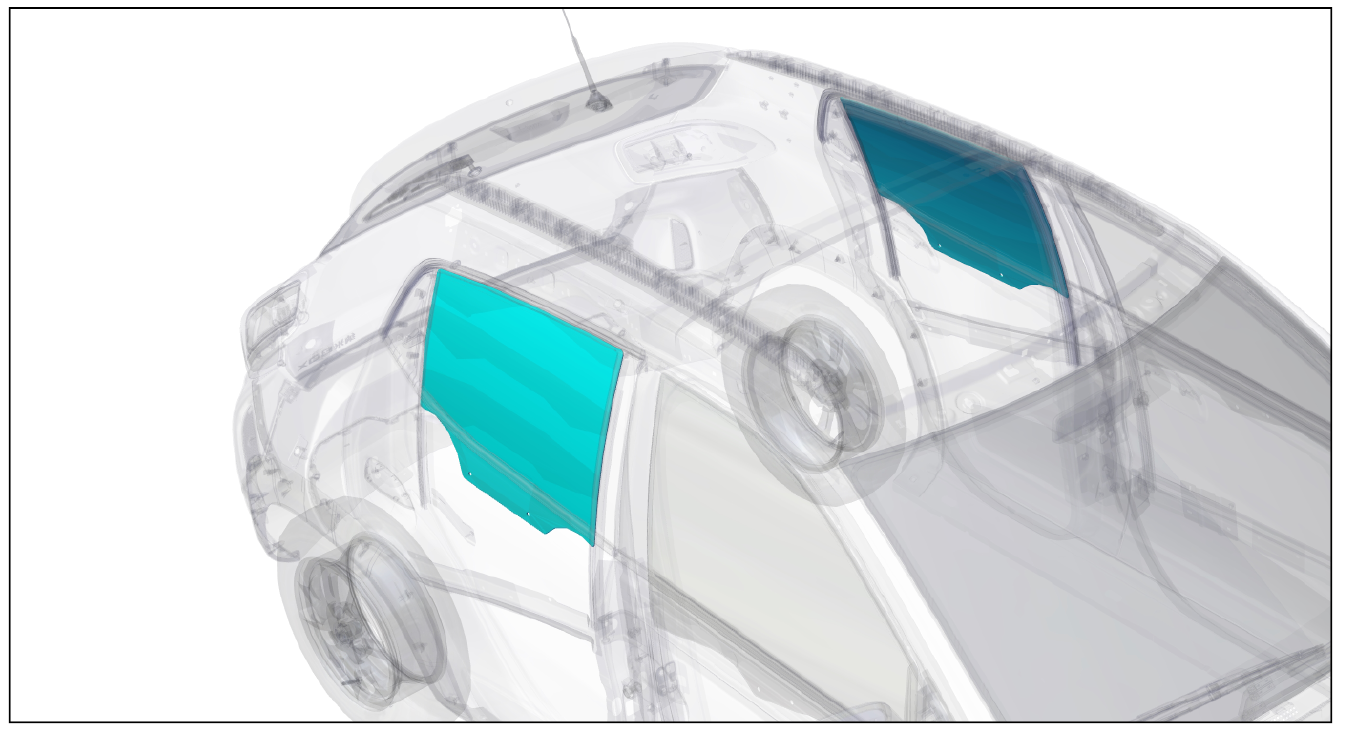

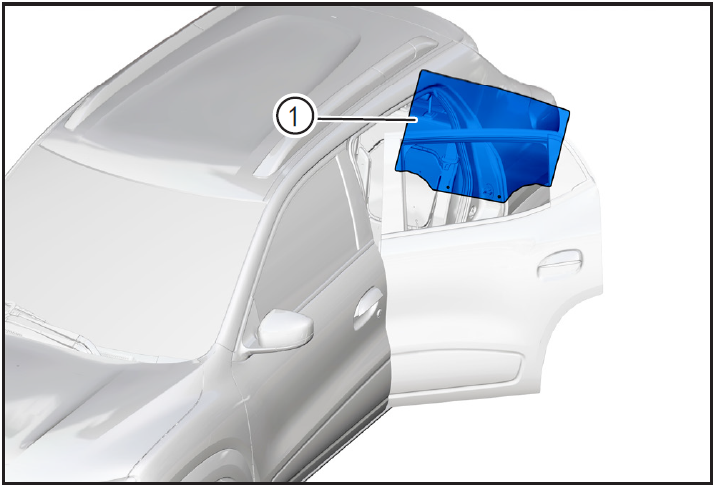

后门玻璃安装位于后车门上
2- 部件结构图
3- 保护

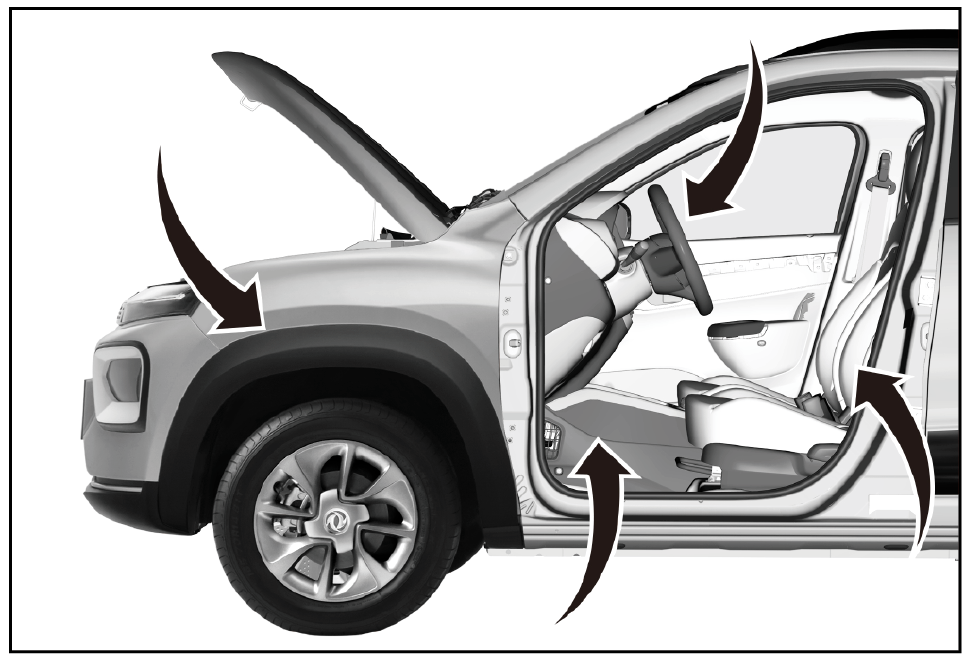

在下列位置放置保护垫：
- 前翼子板；
- 前保险杠；
- 驾驶员座椅；
- 地毯（驾驶员侧）；
- 方向盘。
警告！
- 仔细阅读并掌握玻璃维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具
- 内饰件拆卸工具（BBG1102）[1]。
5- 车辆低压电路锁止
- 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
整车ECU 休眠
- 登记电动车信息，检查仪表指示灯，休眠ECU。
脱开蓄电池正、负极电缆
- 脱开蓄电池负极电缆①、正极电缆②。
注意！
- 脱开蓄电池负极电缆后，注意避免正、负极短接。
6- 拆卸
拆卸后门玻璃外切水胶条

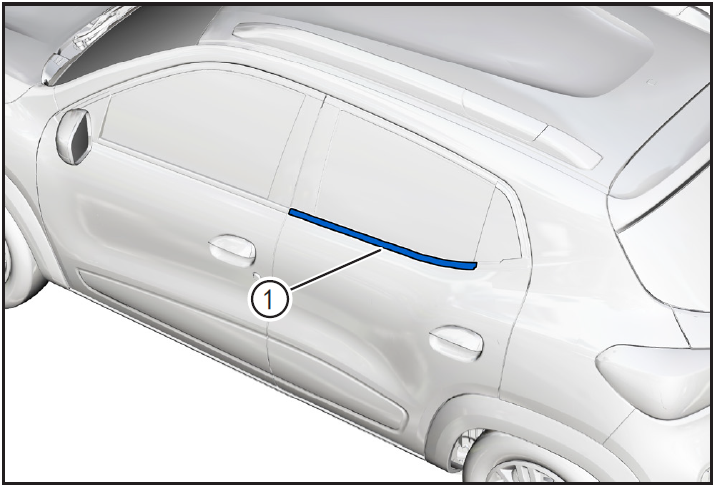

- 使用内饰件拆卸工具（BBG1102）向上撬开后门玻璃外切水胶条①，取下后门玻璃外切水胶条。

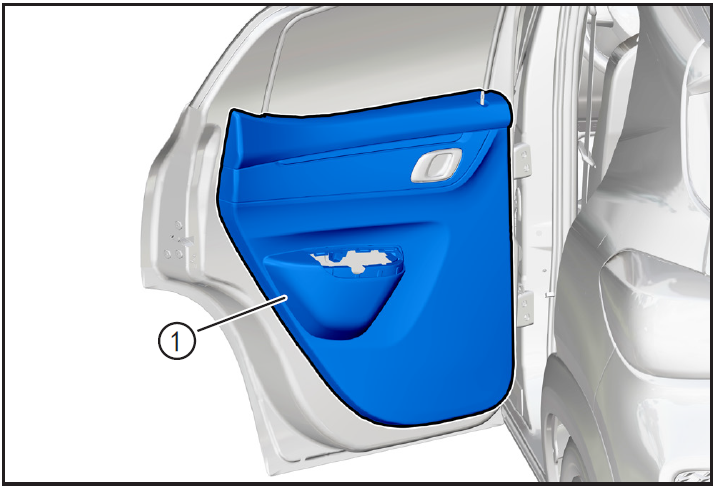

拆卸后门内饰板总成
拆卸后门防水薄膜

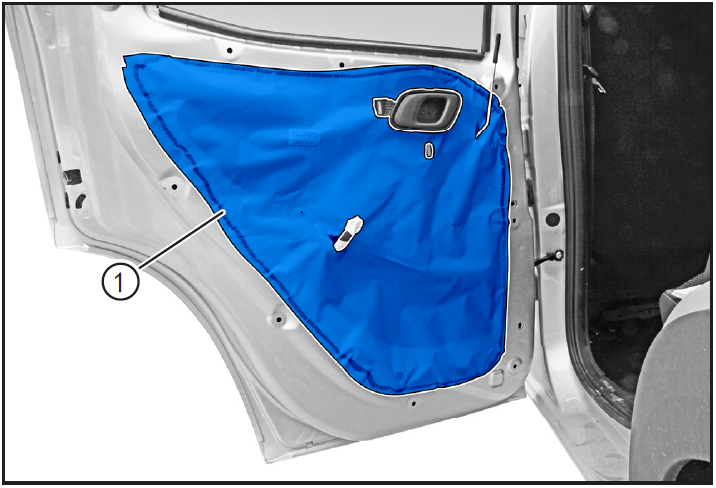

- 脱开后门防水薄膜①。（参照“开启件及门锁”章节中的“后门防水薄膜的拆卸与安装”）
拆卸后门玻璃外切水胶条
- 使用内饰件拆卸工具（BBG1102）向上撬开后门玻璃外切水胶条①，取下后门玻璃外切水胶条。

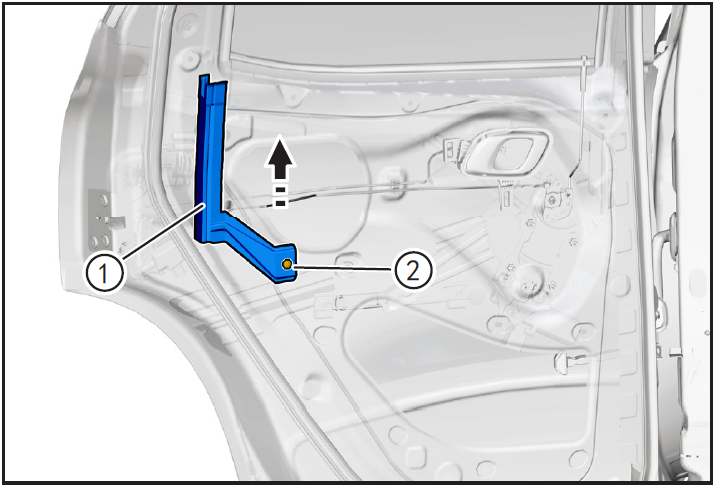

拆卸后门玻璃滑槽

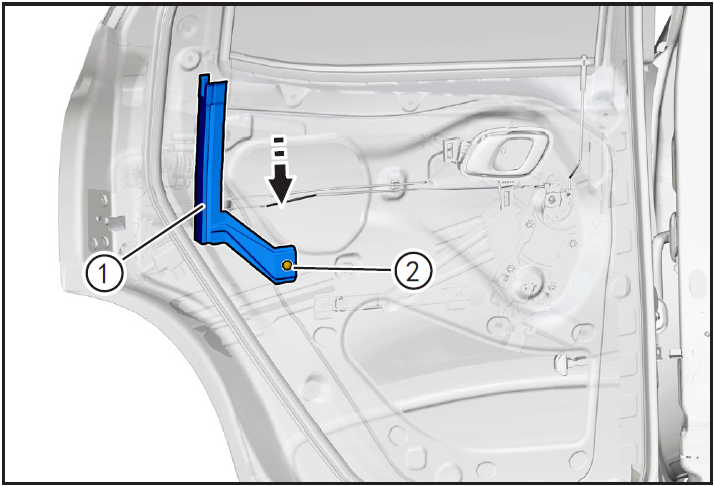

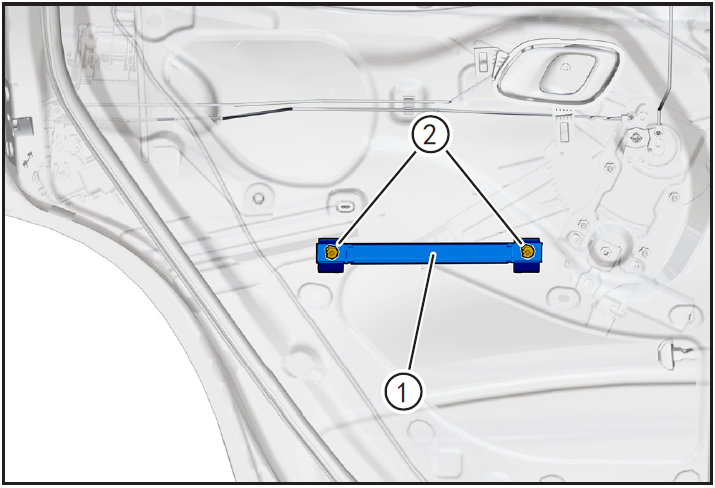

- 使用 T20 批头拆卸后门玻璃滑槽①固定螺钉②，沿箭头方向向下取出后门玻璃滑槽。
拆卸后门玻璃
- 连接蓄电池电缆，安装后排玻璃升降器开关。

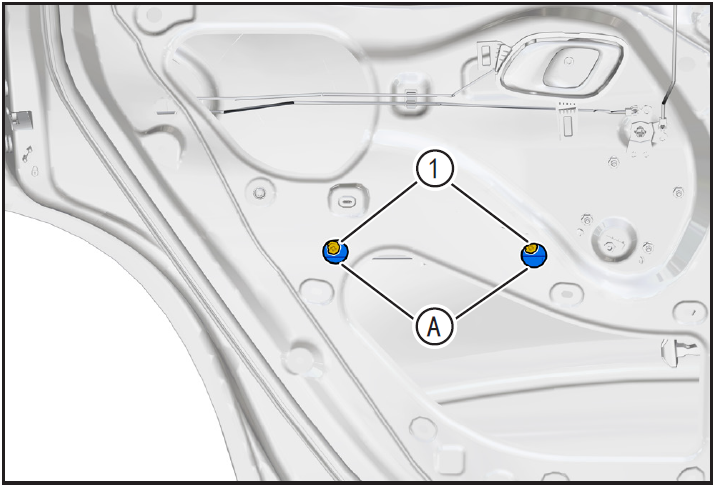

- 调整后门玻璃高度，直至后门玻璃 2 个固定螺钉①可从拆卸孔（A）中拆卸，并使用10mm 套筒拆卸固定螺钉①。
注意！
- 拆卸后门玻璃固定螺栓时，需扶着后门玻璃，注意后门玻璃导轨可左右滑动。
- 调整后门玻璃，小心缓慢的从后车门窗槽内取出后门玻璃①。
注意！
- 取出后门玻璃时，注意防止玻璃刮花或掉落。
7- 安装
安装后门玻璃
- 调整后门玻璃安装角度，小心缓慢的从后车门窗槽内安装后门玻璃①。
注意！
- 安装后门玻璃时，注意避免后门玻璃与后车门窗槽发生碰撞。
- 调整后门玻璃和玻璃升降器滑槽，使后门玻璃安装孔与玻璃升降器滑槽①固定安装孔对齐。
- 安装后门玻璃固定螺钉②，并使用 10mm套筒拧紧固定螺钉，拧紧力矩为8N·m。
安装后门玻璃滑槽
- 将后门玻璃滑槽①放至安装位置，确保后门玻璃滑槽卡入后门玻璃固定槽内。
- 安装后门玻璃滑槽固定螺钉②，并使用 T20批头拧紧，拧紧力矩为8N·m。
安装后门玻璃外切水胶条
- 将后门玻璃内切水胶条①凹槽卡入后车门固定安装位置。
安装后门防水薄膜
- 安装后门防水薄膜①。（参照“开启件及门锁”章节中的“后门防水薄膜的拆卸与安装”）
安装后门内饰板总成

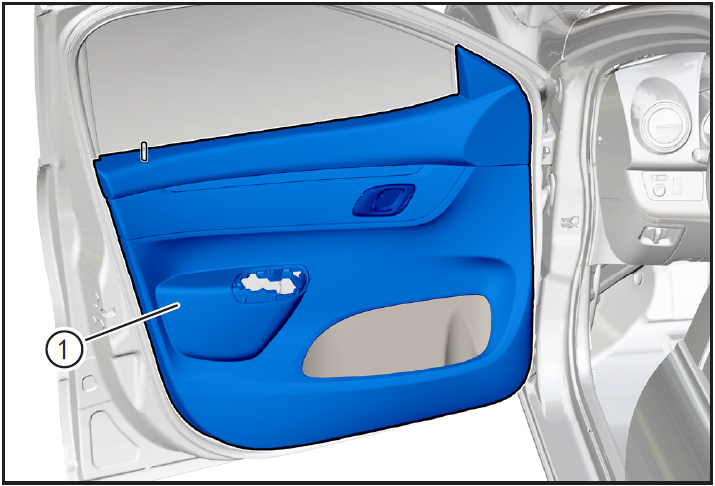

- 安装后门内饰板总成①。（参照“内饰和外饰”章节中的“后门内饰板总成的拆卸与安装”）
安装后门玻璃外切水胶条
- 将后门玻璃外切水胶条①U 型槽卡入前门凸台上，确保安装到位。
8- 车辆低压挂牌解锁
- 此步骤以下操作参照“动力电池系统”章节中的“车辆低压挂牌上锁及解锁”
安装蓄电池正、负极电缆
- 安装蓄电池负极电缆①、正极电缆②。
9- 清除故障码、检查
- 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
- 安装完成后，检查后车门玻璃升降功能是否正常。
- 移除安全警示围栏、警示牌。
背门玻璃的拆卸与安装

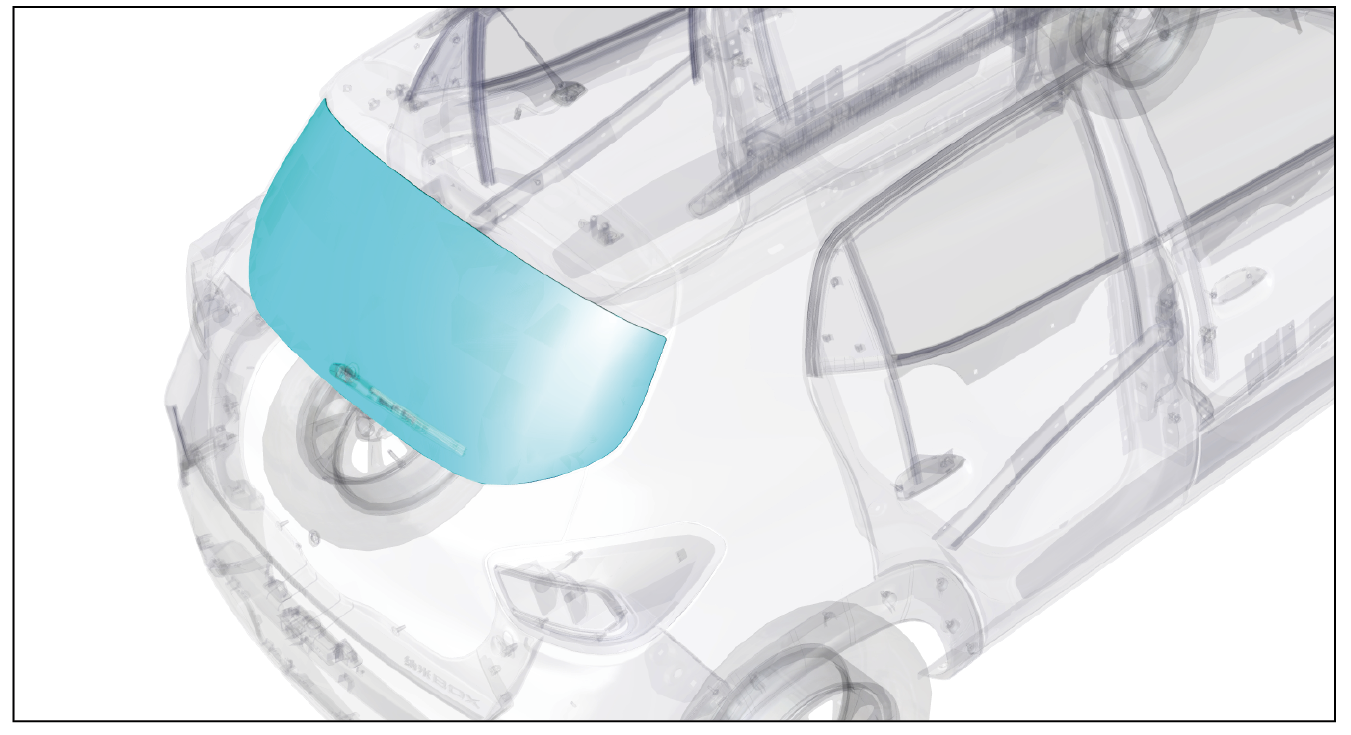

1- 部件位置

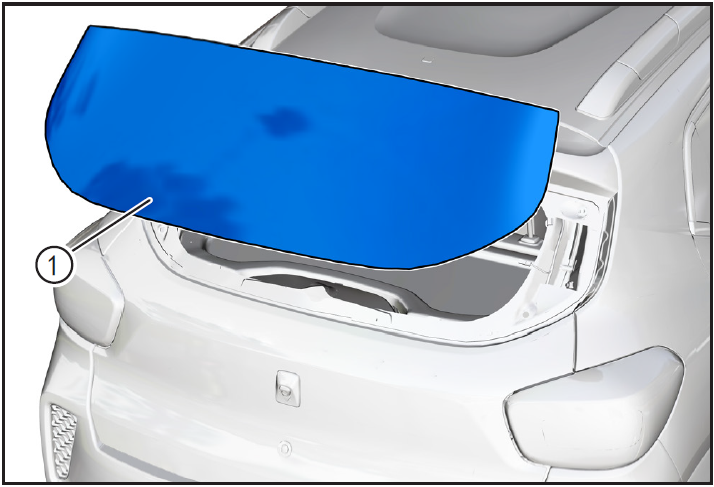

后门玻璃安装位于后背门上
2- 部件结构图
3- 保护
在下列位置放置保护垫：
- 前翼子板；
- 前保险杠；
- 驾驶员座椅；
- 地毯（驾驶员侧）；
- 方向盘。
警告！
- 仔细阅读并掌握玻璃维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 推荐工具
- 内饰件拆卸工具（BBG1102）[1]。
5- 车辆低压电路锁止
- 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
整车ECU 休眠
- 登记电动车信息，检查仪表指示灯，休眠ECU。
脱开蓄电池正、负极电缆
- 脱开蓄电池负极电缆①、正极电缆②。
注意！
- 脱开蓄电池负极电缆后，注意避免正、负极短接。
6- 拆卸

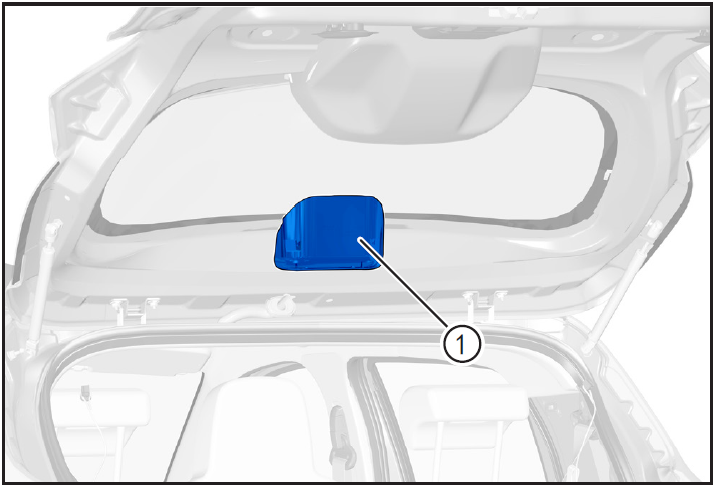

拆卸高位制动灯总成及装饰罩

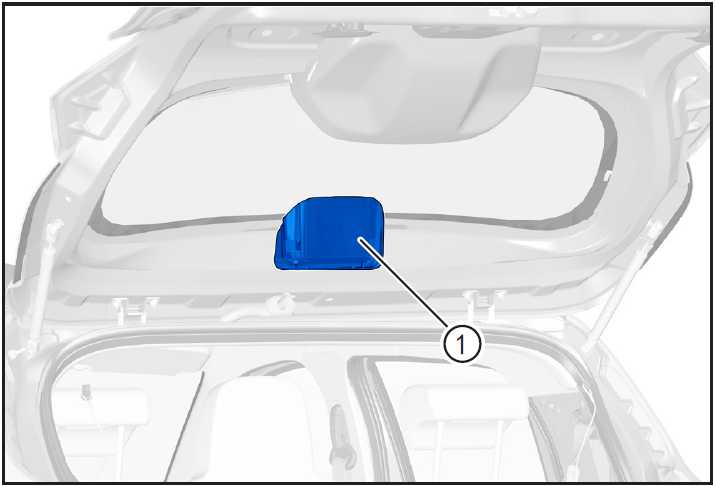

- 拆卸高位制动灯总成①。（参照“照明系统”章节中的“高位制动灯总成及装饰罩的拆卸与安装”）

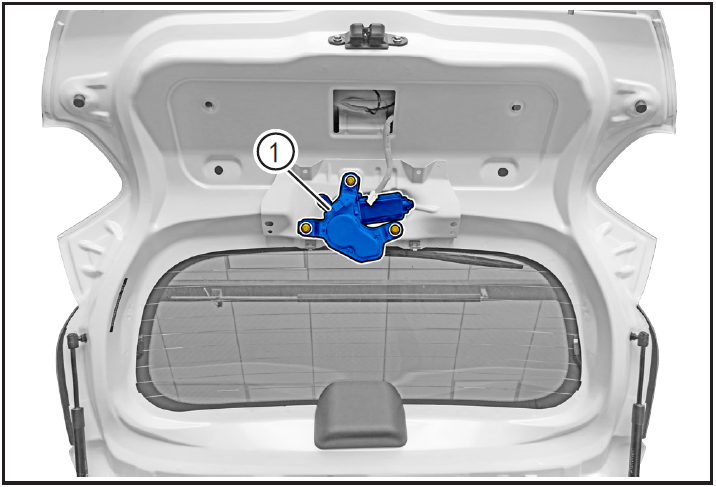

拆卸后雨刮电机

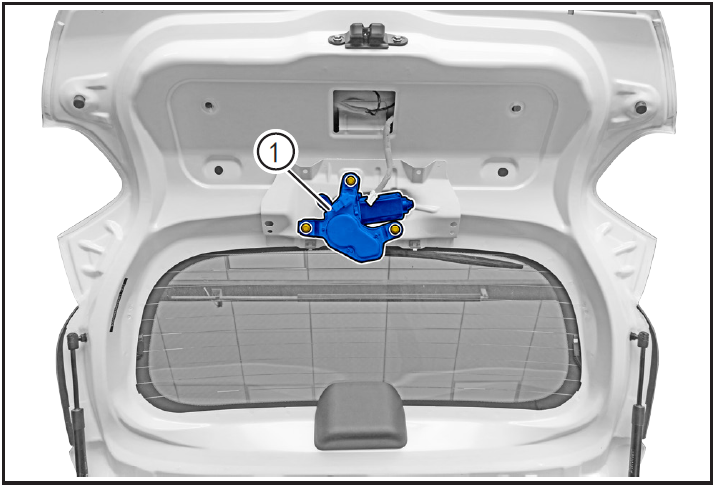

- 拆卸后雨刮电机（拆卸后窗除雾器插接器1）。（参照“刮水器、洗涤器和喇叭”章节中的“后雨刮电机及支架总成的拆卸与安装”）

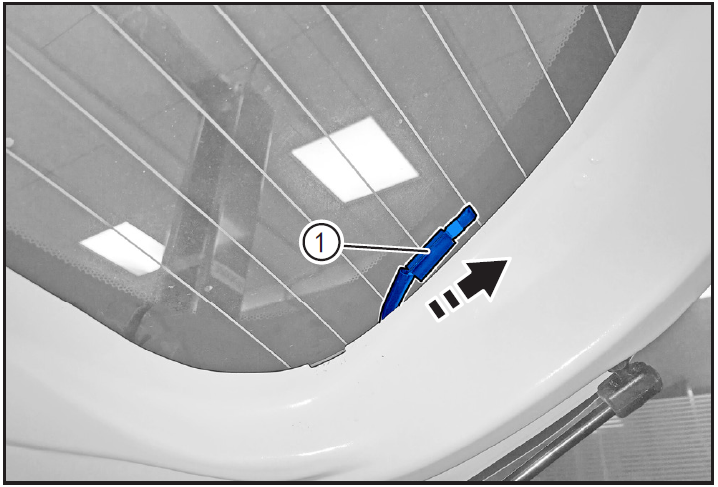

拆卸后窗除雾器插接器

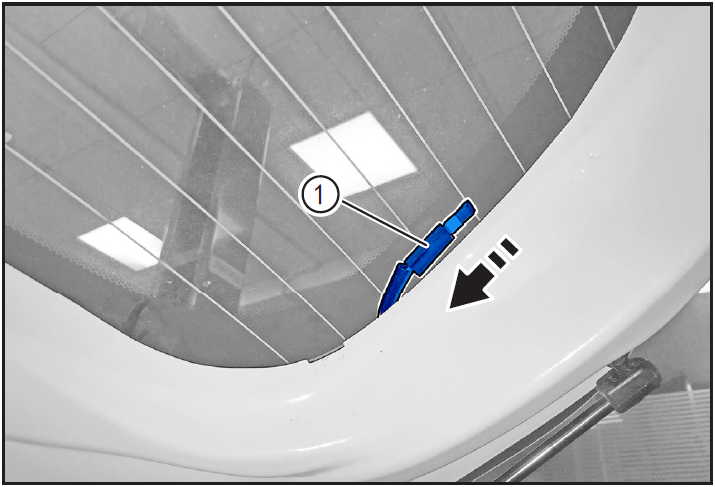

- 沿箭头方向脱开后窗除雾器插接器①。
拆卸背门玻璃
- 如果重新安装原来的背门玻璃，则使用油性笔在后背门玻璃和后背门上做出定位标记。
- 沿着后背门内边缘与外边缘，粘贴保护性胶带。（防止使用钢丝拉线时划伤车身油漆）
注意！
- 安装挡风玻璃时为防止出现间隙，务必做配合标记。
- 使用锥子从车内背门玻璃一角钻孔，穿过粘合剂。

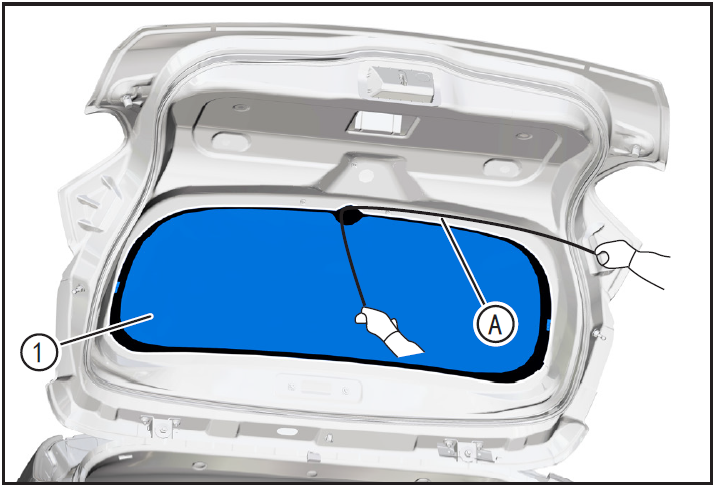

- 将一段钢丝拉线（A）穿过孔，两端缠绕在木块上。
- 通过车外助手的协助，来回拉动钢丝拉线进行锯切运动，小心的切割整个背门玻璃周围的粘合剂。
- 两人协助抬下背门玻璃①。
注意！
- 为切割粘合剂，务必由 2 名人员协同完成。
7- 安装
安装背门玻璃

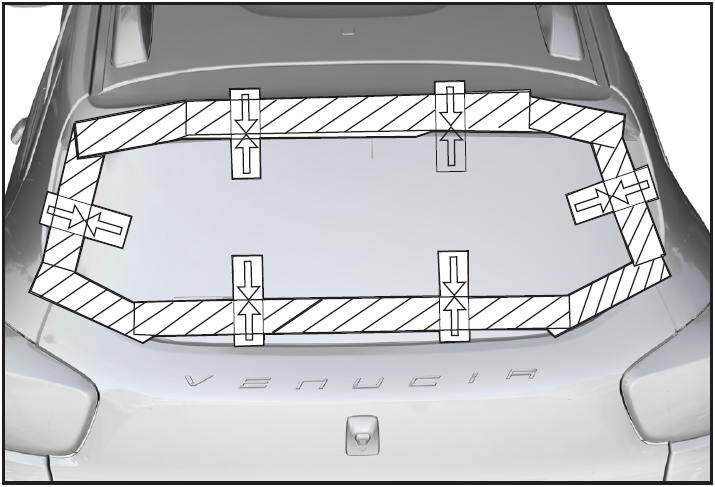

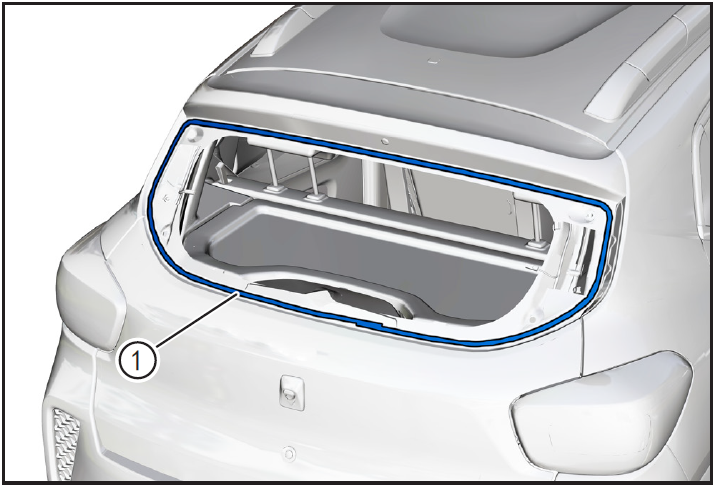

- 在整个后窗开口边缘周围的粘合表面上，使用油灰刀，将旧的粘合剂①平滑地刮至约 1mm - 2 mm 厚度。

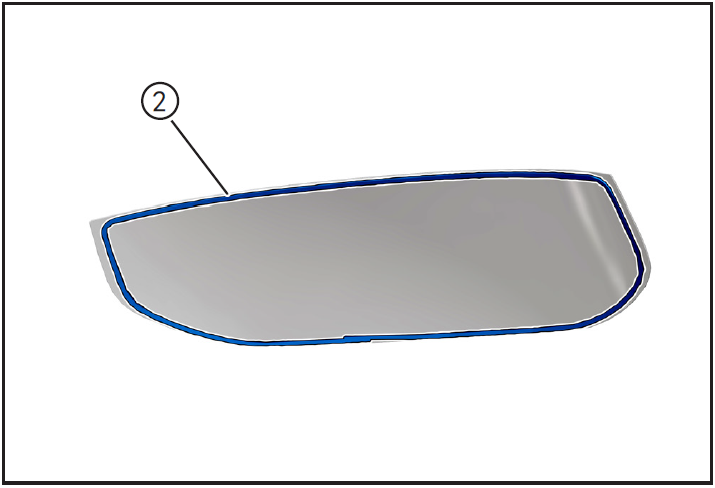

- 如果重新安装原来的后车窗，使用油灰刀刮除后车窗上旧的粘合剂②和橡胶密封条。
注意！
- 不要刮掉尾门喷漆表面，损坏的漆面会妨碍正确的涂胶。

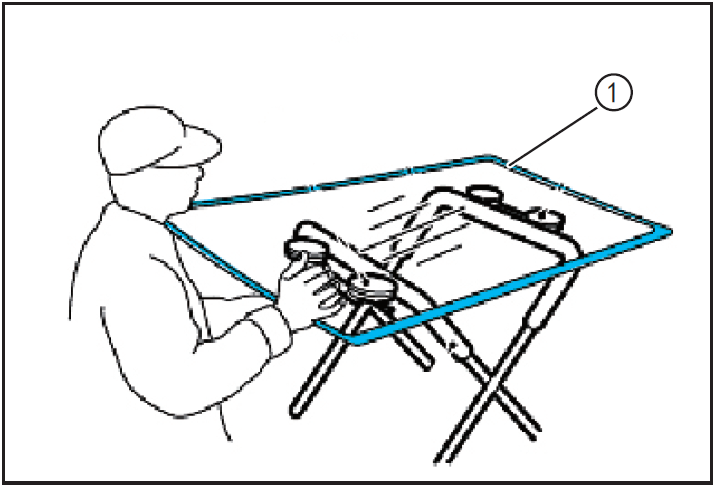

- 使用橡胶吸盘将背门玻璃放置在玻璃架上。
- 使用经异丙基酒精浸湿的抹布清洗车身粘合表面及玻璃粘合表面。清洗后，不要让机油、润滑脂和水溅到清洗表面。
- 将粘合剂涂抹到背门玻璃的四周①。
- 检查背门玻璃和后背门的匹配标记，将背门玻璃①安装到后背门上。
- 轻轻按压后备箱门车窗玻璃的整个表面以将其完全安装。
- 使用油灰刀修整粘合剂过多或不足的地方，以使表面平滑。

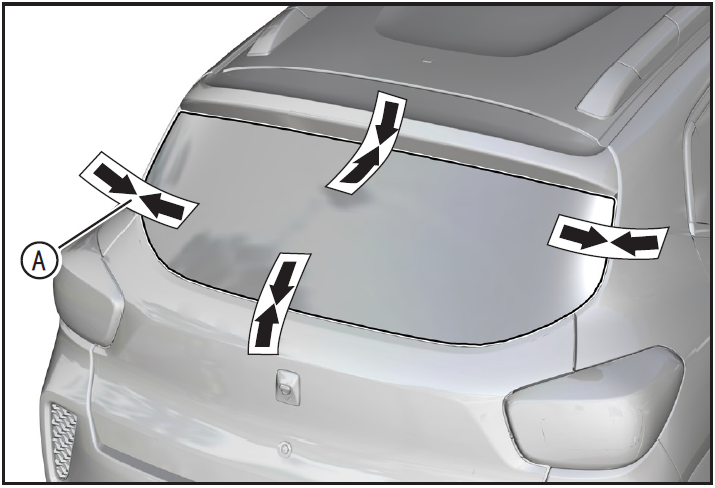

- 安装完成后，将背门玻璃与后背门按照标记位置使用保护胶带（A）粘贴。（防止粘合剂未干，由于背门玻璃重量造成背门玻璃轻微位移，产生间隙）
注意！
- 按照粘合剂套件中的说明书干燥粘合剂。
- 安装背门玻璃后，使所有车门玻璃打开直至粘合剂完全固化。
- 粘合剂完全固化之前，切勿驾驶车辆。
- 粘合剂完全固化后，拆卸保护胶带。
- 粘合剂完全固化后，需检查后窗是否漏水，标出漏水部位，并使后窗干燥，然后用密封胶密封。
安装后窗除雾器插接器
- 沿箭头方向安装后窗除雾器插接器①。
安装后雨刮电机
- 安装后雨刮电机①。（参照“刮水器、洗涤器和喇叭”章节中的“后雨刮电机及支架总成的拆卸与安装”）
安装高位制动灯总成及装饰罩
- 安装高位制动灯总成①。（参照“照明系统”章节中的“高位制动灯总成及装饰罩的拆卸与安装”）
8- 车辆低压挂牌解锁
- 此步骤以下操作参照“动力电池系统”章节中的“车辆低压挂牌上锁及解锁”
安装蓄电池正、负极电缆
- 安装蓄电池负极电缆①、正极电缆②。
9- 清除故障码、试车
- 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
- 对车辆进行淋雨检测，确保背门玻璃不漏水。
- 移除安全警示围栏、警示牌。

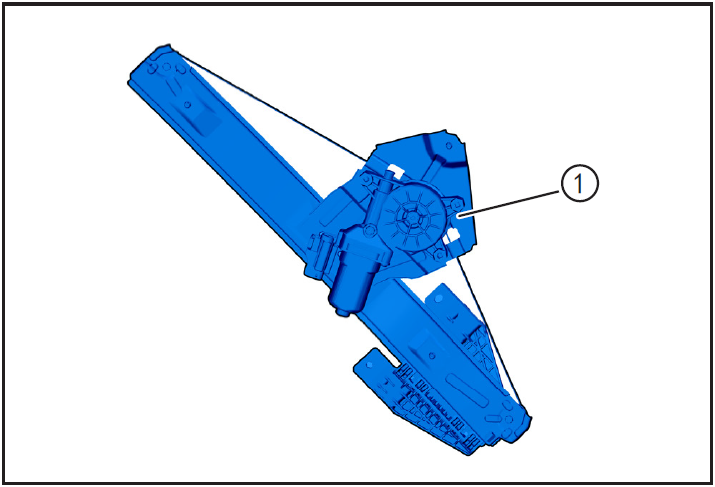

玻璃升降器
前门玻璃升降器总成的拆卸与安装

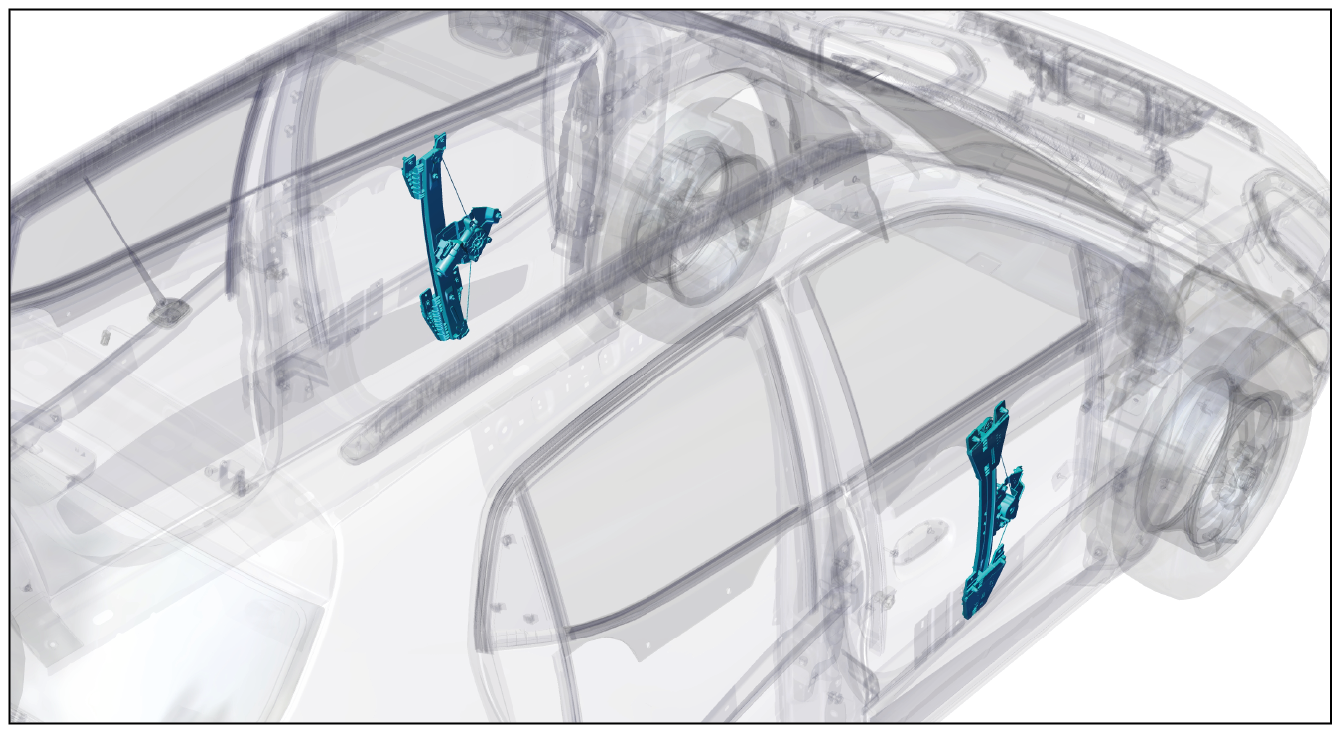

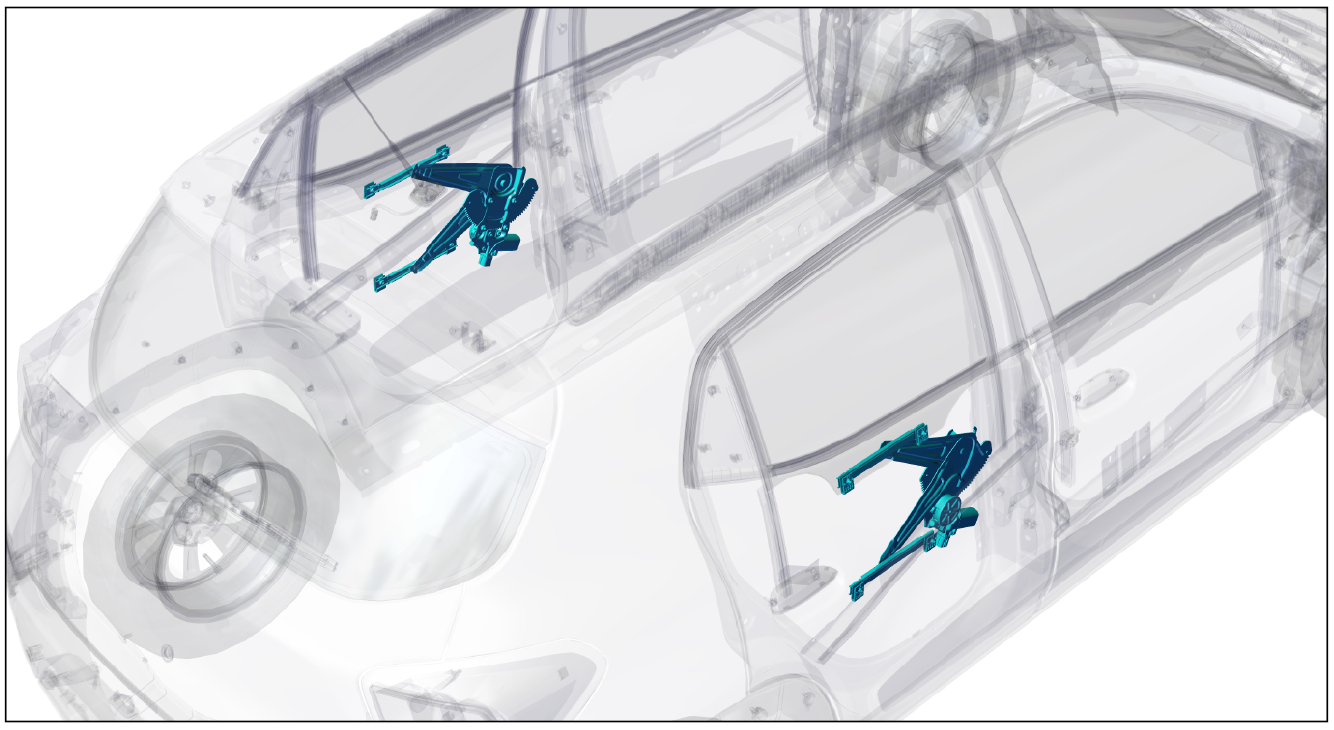

1- 部件位置
后门玻璃安装位于后车门上

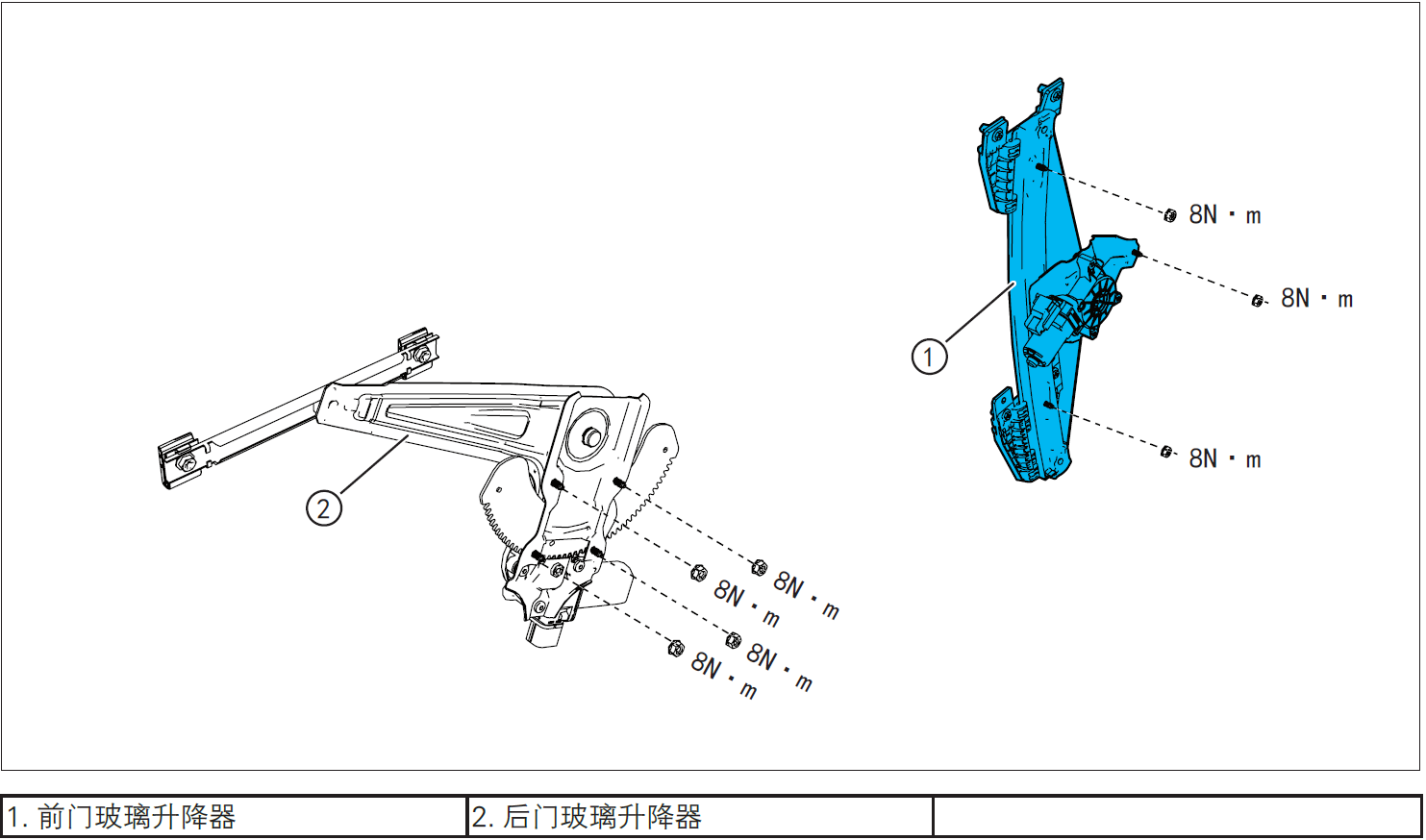

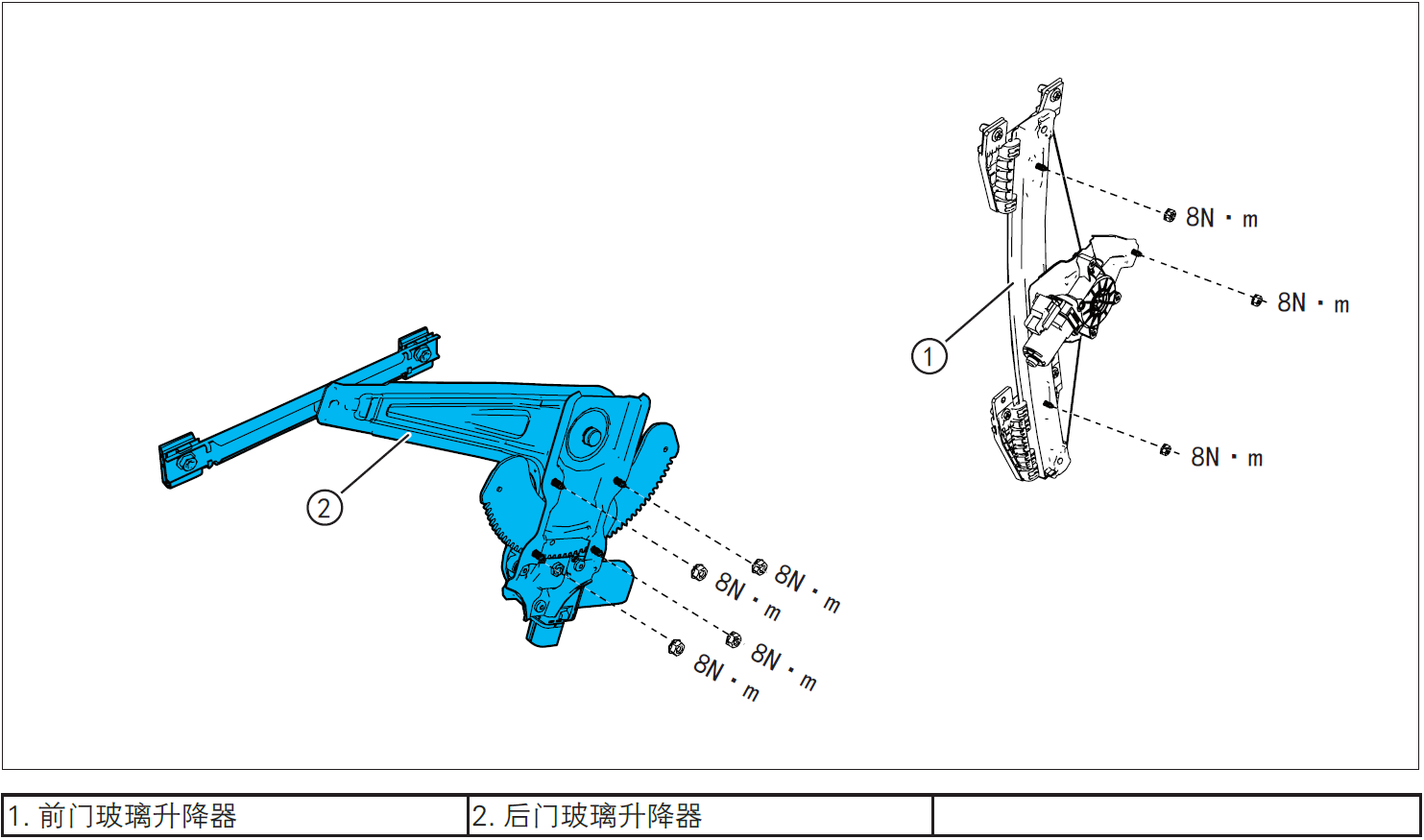

2- 部件结构图
3- 保护
在下列位置放置保护垫：
- 前翼子板；
- 前保险杠；
- 驾驶员座椅；
- 地毯（驾驶员侧）；
- 方向盘。
警告！
- 仔细阅读并掌握玻璃维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 车辆低压电路锁止
- 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
整车ECU 休眠
- 登记电动车信息，检查仪表指示灯，休眠ECU。
脱开蓄电池正、负极电缆
- 脱开蓄电池负极电缆①、正极电缆②。
注意！
- 脱开蓄电池负极电缆后，注意避免正、负极短接。
5- 拆卸
拆卸前门玻璃
- 拆卸前门玻璃①。（参照本章节中的“前门玻璃的拆卸与安装”）
拆卸前门玻璃升降器总成

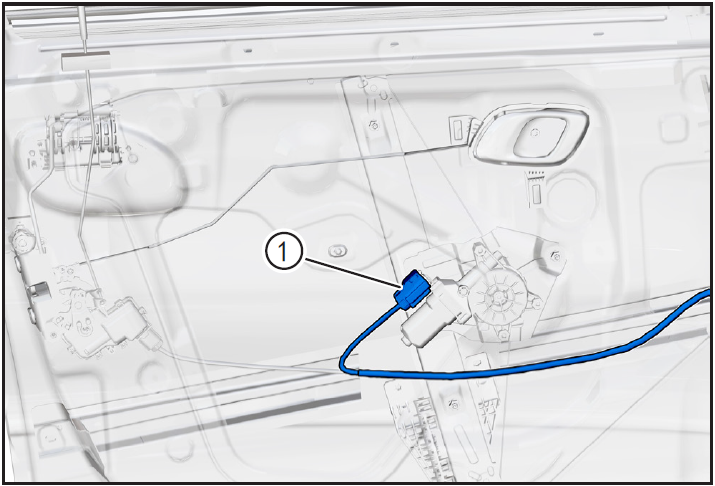

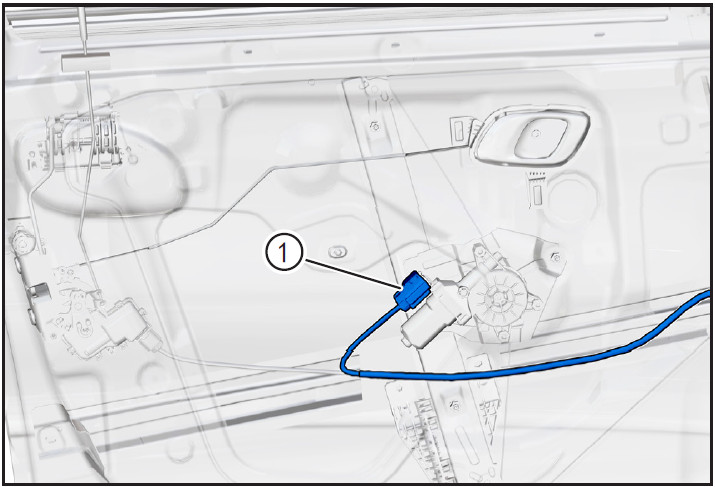

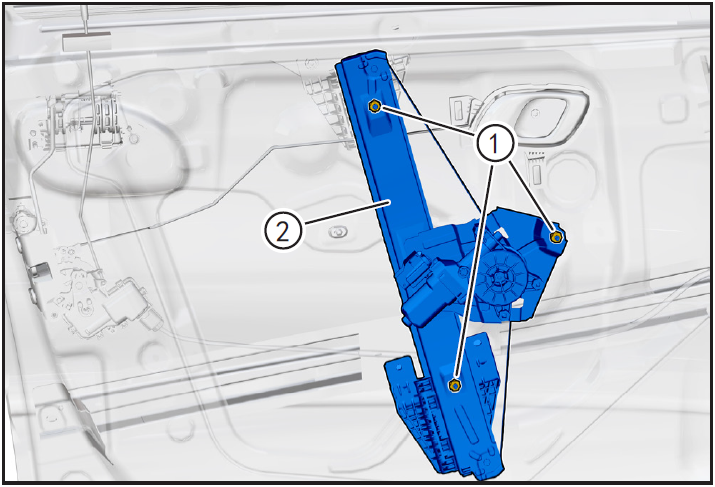

- 按住前门玻璃升降器插接器锁止夹，脱开前门玻璃升降器插接器①。
- 使用 10mm 套筒拆卸前门玻璃升降器总成固定螺母①，调整前门玻璃升级器总成，取下前门玻璃升降器②。
6- 检查

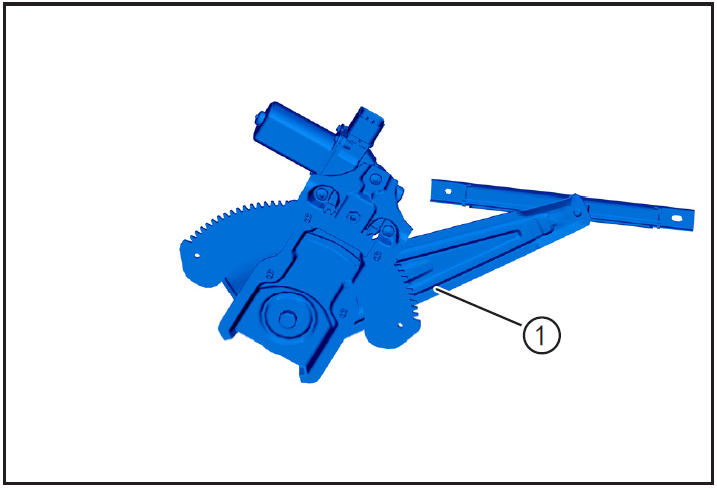

- 检查前门玻璃升降器总成①是否卡滞、破损，如有，更换新的前门玻璃升降器总成进行安装。
7- 安装
安装前门玻璃升降器总成
- 调整前门玻璃升降器总成，将前门玻璃升降器总成①放至安装位置，对准前车门安装孔，带入固定螺母②，并使用10mm 套筒拧紧，拧紧力矩为8N·m。
安装前门玻璃升降器总成
- 安装前门玻璃升降器插接器①，直至听见“咔哒”声即安装到位。
安装前门玻璃
- 安装前门玻璃①。（参照本章节中的“前门玻璃的拆卸与安装”）
8- 车辆低压挂牌解锁
- 此步骤以下操作参照“动力电池系统”章节中的“车辆低压挂牌上锁及解锁”
安装蓄电池正、负极电缆
- 安装蓄电池负极电缆①、正极电缆②。
9- 清除故障码、检查
- 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
- 安装完成后，检查前车门玻璃升降功能是否正常。
- 移除安全警示围栏、警示牌。
后门玻璃升降器总成的拆卸与安装
1- 部件位置

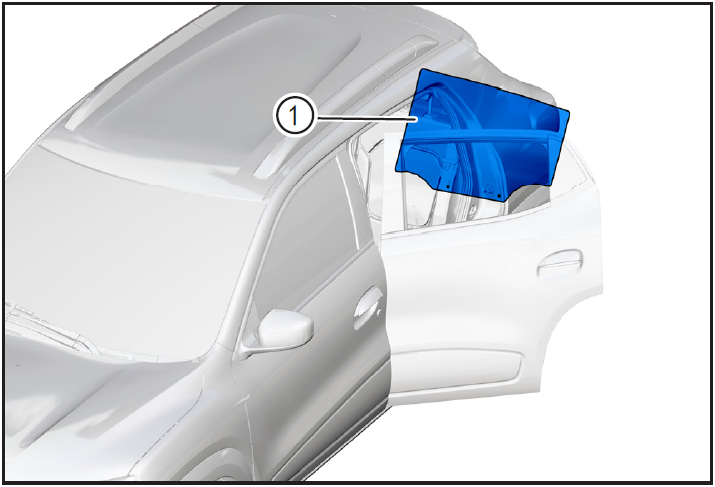

后门玻璃安装位于后车门上
2- 部件结构图
3- 保护
在下列位置放置保护垫：
- 前翼子板；
- 前保险杠；
- 驾驶员座椅；
- 地毯（驾驶员侧）；
- 方向盘。
警告！
- 仔细阅读并掌握玻璃维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 车辆低压电路锁止
- 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
整车ECU 休眠
- 登记电动车信息，检查仪表指示灯，休眠ECU。
脱开蓄电池正、负极电缆
- 脱开蓄电池负极电缆①、正极电缆②。
注意！
- 脱开蓄电池负极电缆后，注意避免正、负极短接。
5- 拆卸
拆卸后门玻璃
- 拆卸后门玻璃①。（参照本章节中的“后门玻璃的拆卸与安装”）
注意！
- 取出后门玻璃时，注意玻璃刮花或掉落。

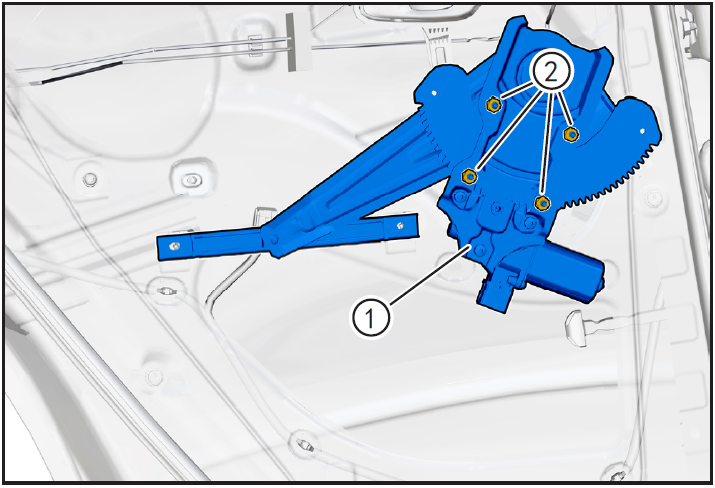

拆卸后门玻璃升降器总成

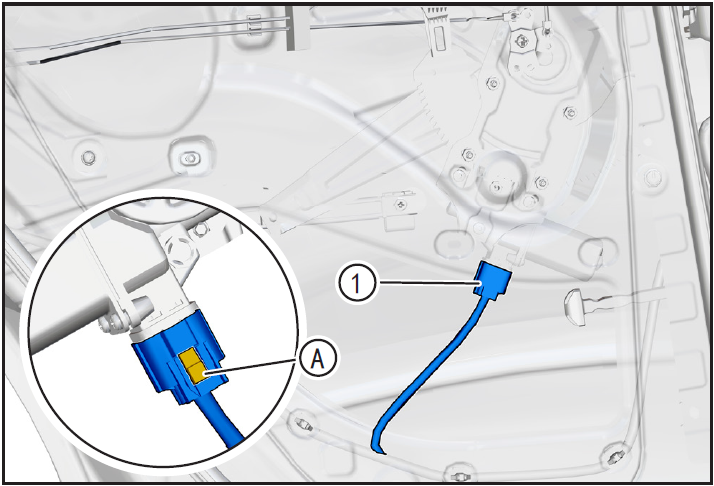

- 按住后门玻璃升降器插接器锁止夹（A），脱开后门玻璃升降器插接器①。

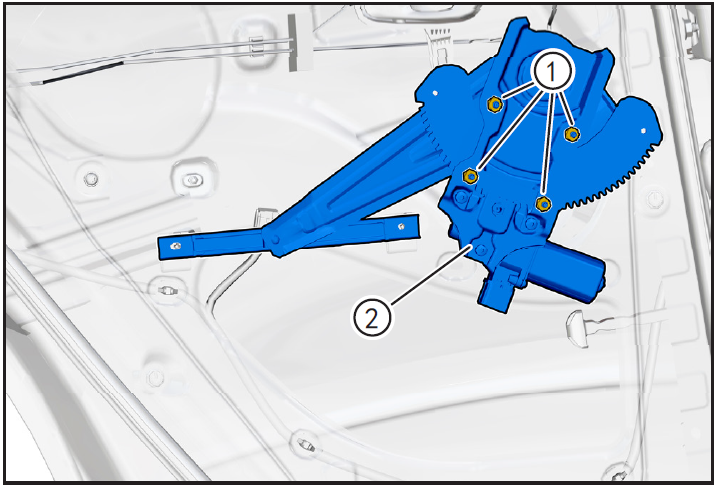

- 使用 10mm 套筒拆卸后门玻璃升降器总成固定螺母①，取出后门玻璃升降器总成②。
6- 检查
- 检查后门玻璃升降器总成①是否卡滞、破损，如有，更换新的后门玻璃升降器总成进行安装。
7- 安装
安装后门玻璃升降器总成
- 将后门玻璃升降器总成①放至安装位置，对准后车门安装孔，带入固定螺母②，并使用10mm 套筒拧紧，拧紧力矩为8N·m。
- 安装后门玻璃升降器插接器①，直至听见“咔哒”声即安装到位。
安装后门玻璃
- 安装后门玻璃①。（参照本章节中的“后门玻璃的拆卸与安装”）
注意！
- 安装后门玻璃时，注意玻璃刮花或掉落。
8- 车辆低压挂牌解锁
- 此步骤以下操作参照“动力电池系统”章节中的“车辆低压挂牌上锁及解锁”
安装蓄电池正、负极电缆
- 安装蓄电池负极电缆①、正极电缆②。
9- 清除故障码、检查
- 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
- 安装完成后，检查后车门玻璃升降功能是否正常。
- 移除安全警示围栏、警示牌。
后视镜
内后视镜总成的拆卸与安装
1- 部件位置

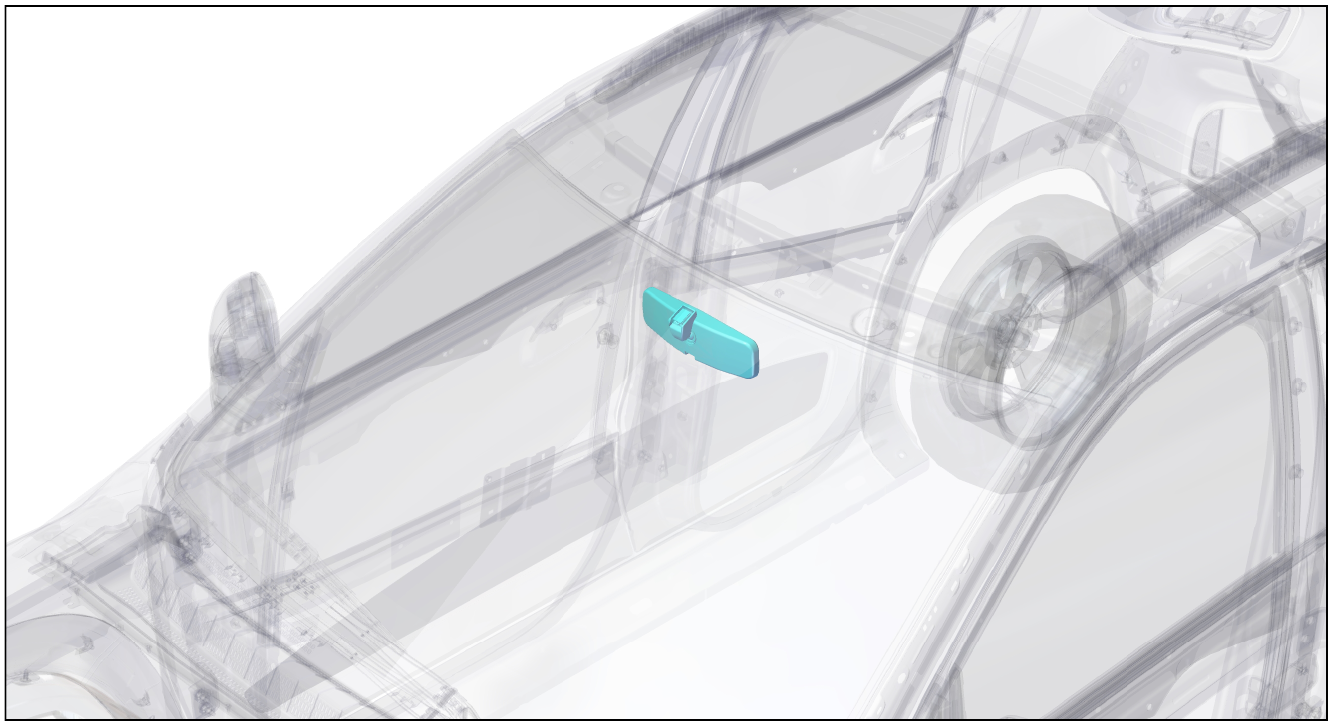

内后视镜总成安装位于座舱前挡风玻璃上
2- 保护
在下列位置放置保护垫：
- 前翼子板；
- 前保险杠；
- 驾驶员座椅；
- 地毯（驾驶员侧）；
- 方向盘。
3- 拆卸

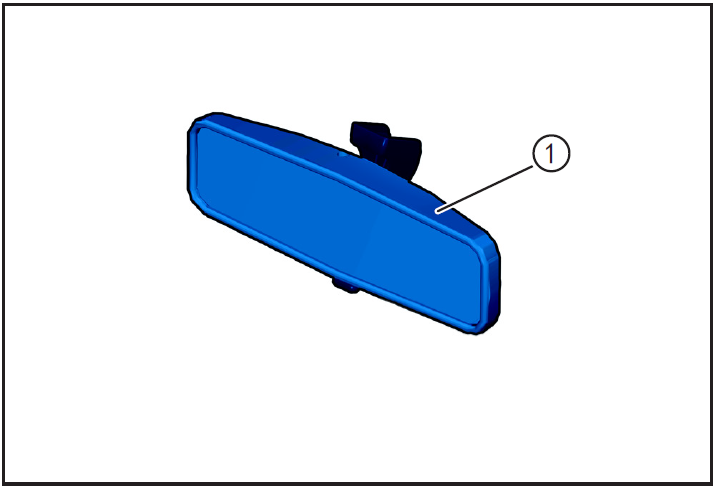

拆卸内后视镜

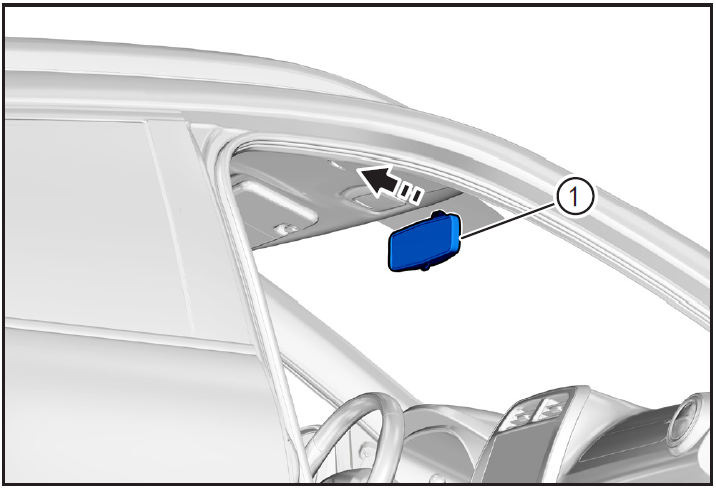

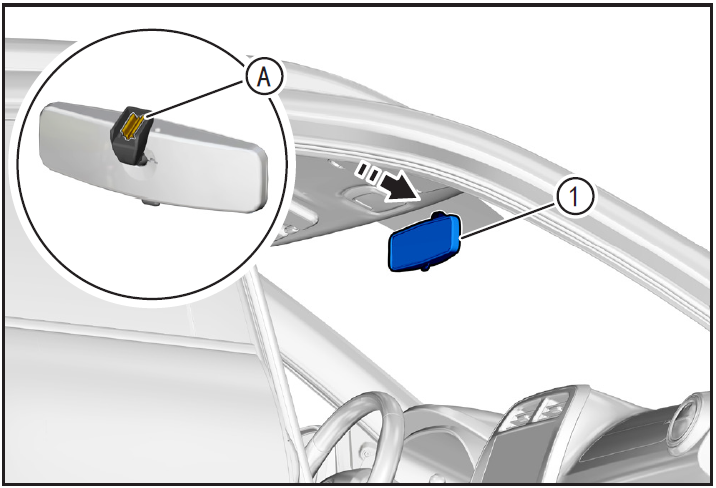

- 沿箭头方向滑动内后视镜底座，取下内后视镜①。
4- 检查
- 检查内后视镜总成①是否破损，如有，则需更换新的内后视镜总成。
5- 安装
安装内后视镜
- 将内后视镜①放至安装位置。
- 将后视镜底座卡槽（A）对准挡风玻璃固定安装槽沿箭头方向滑入。
注意！
- 安装完成后，检查底座是否安装可靠。
- 安装完成后，将内视镜调整至适当位置。
外后视镜总成的拆卸与安装
1- 部件位置

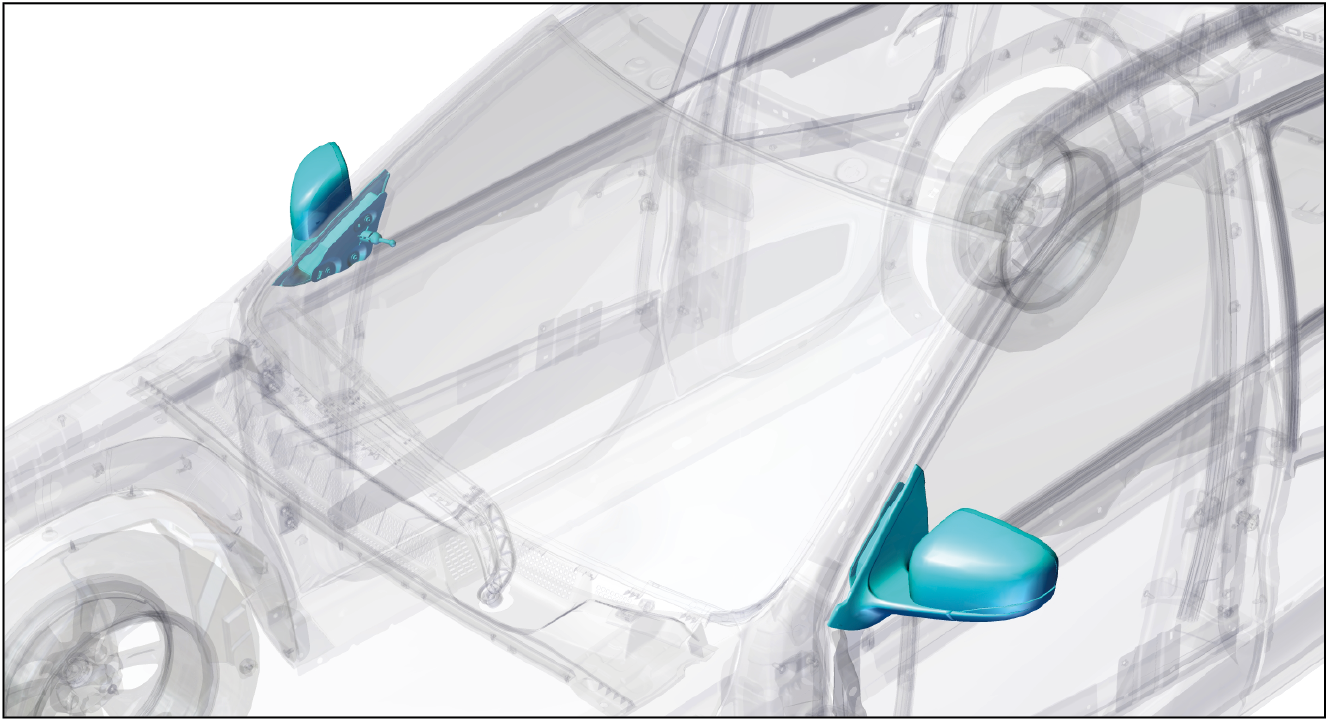

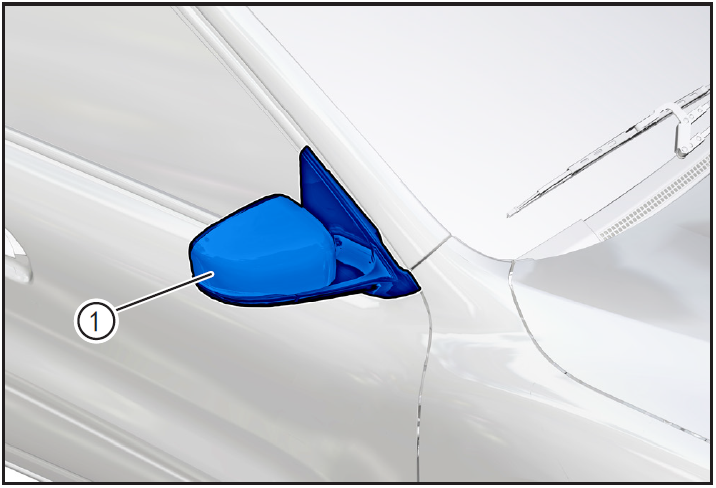

外后视镜安装位于前车门上。

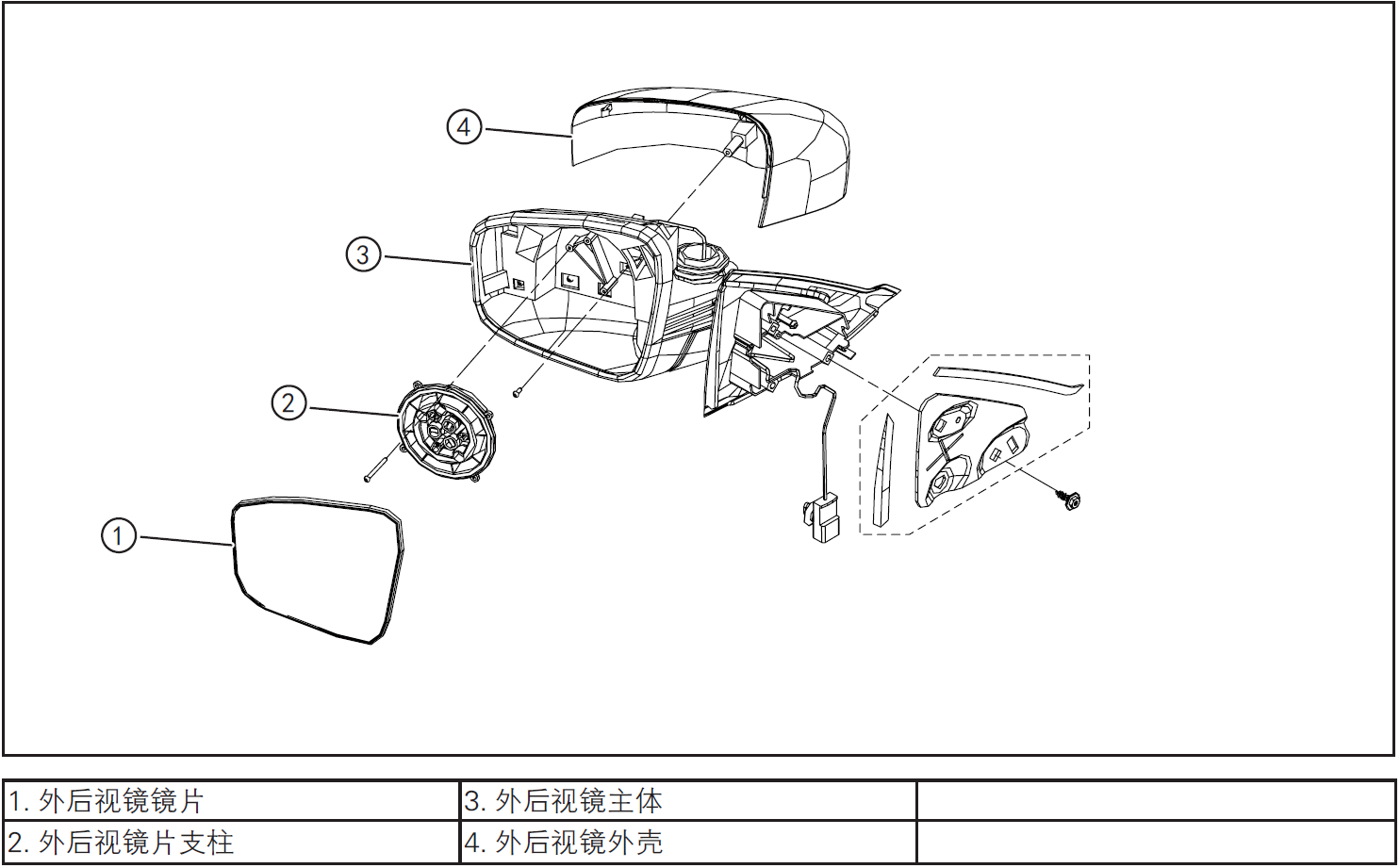

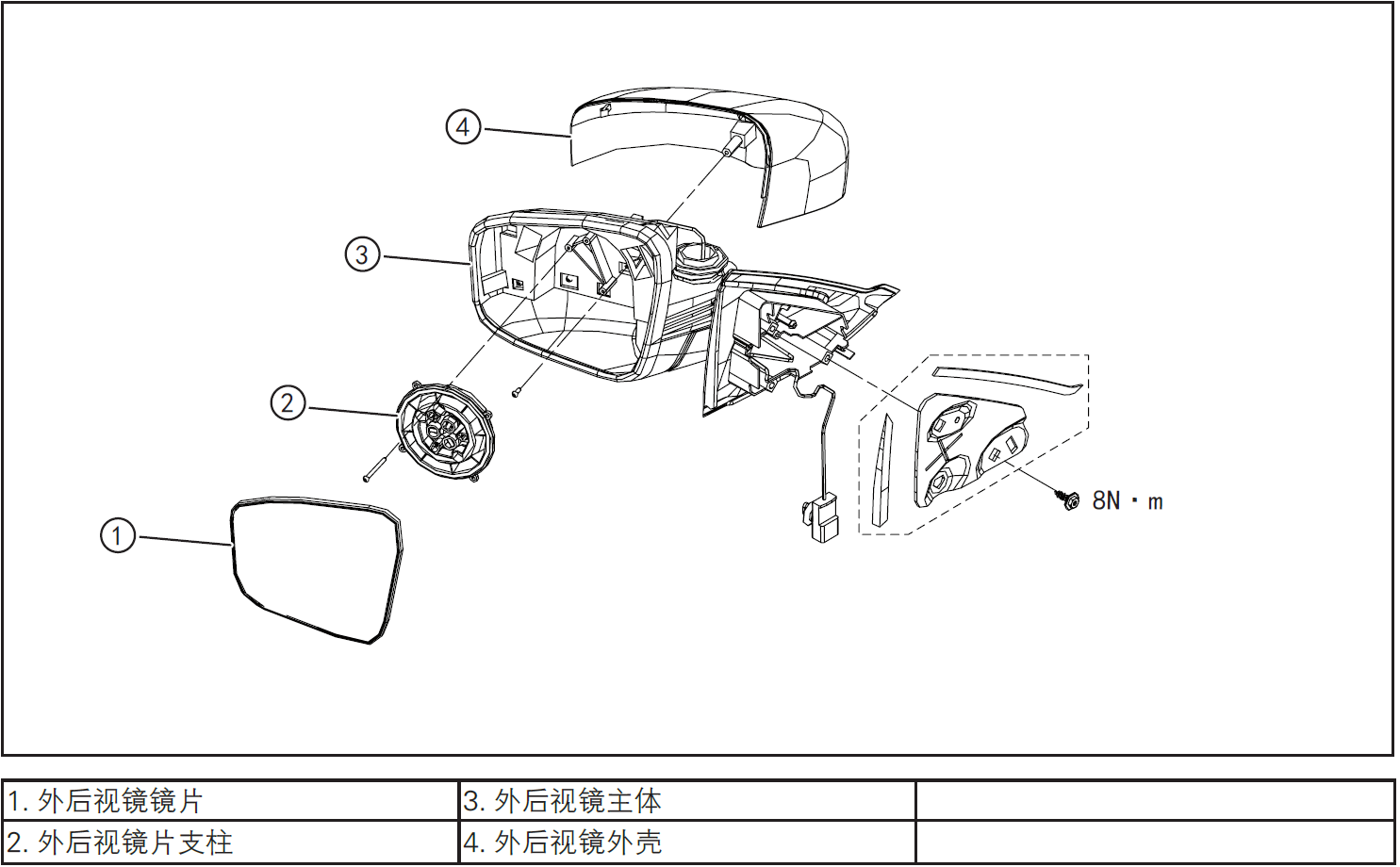

2- 部件结构图
3- 保护
在下列位置放置保护垫：
- 前翼子板；
- 前保险杠；
- 驾驶员座椅；
- 地毯（驾驶员侧）；
- 方向盘。
警告！
- 仔细阅读并掌握玻璃维修注意事项（参考本章节“注意事项”）后，才能进行下一步的操作。
4- 车辆低压电路锁止
- 此步骤以下操作参照“动力电池系统”章节中的“车辆低压电路锁止及解锁”
整车ECU 休眠
- 登记电动车信息，检查仪表指示灯，休眠ECU。
脱开蓄电池正、负极电缆
- 脱开蓄电池负极电缆①、正极电缆②。
注意！
- 脱开蓄电池负极电缆后，注意避免正、负极短接。
5- 拆卸
拆卸前门内饰板总成
- 拆卸前门内饰板总成①。（参照“内饰与外饰”章节中的“前门内饰板总成的拆卸与安装”）

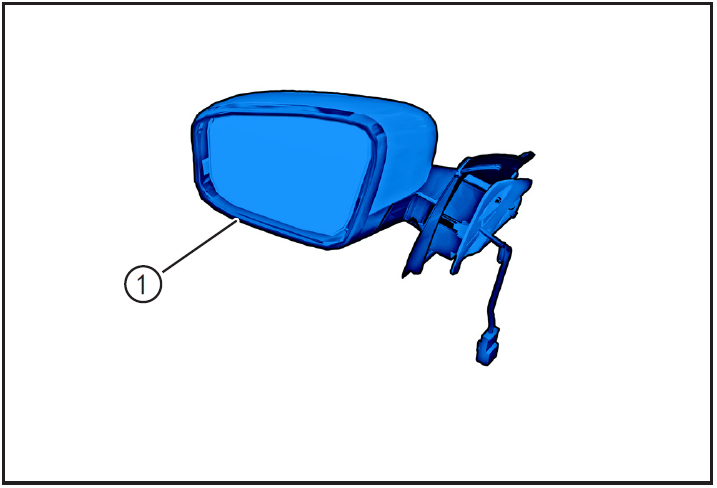

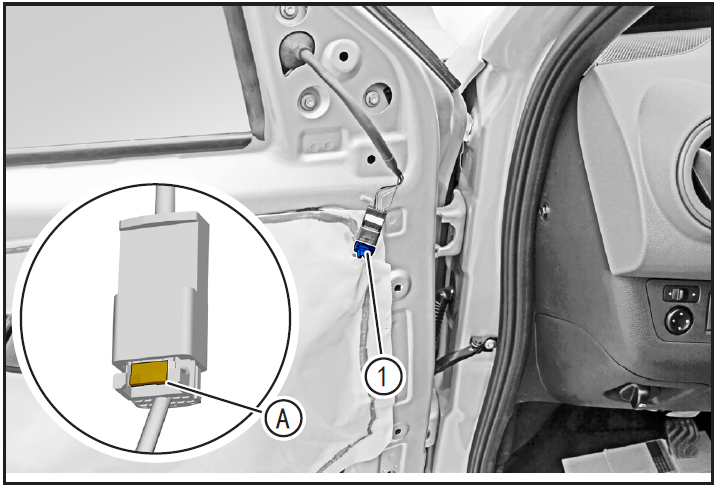

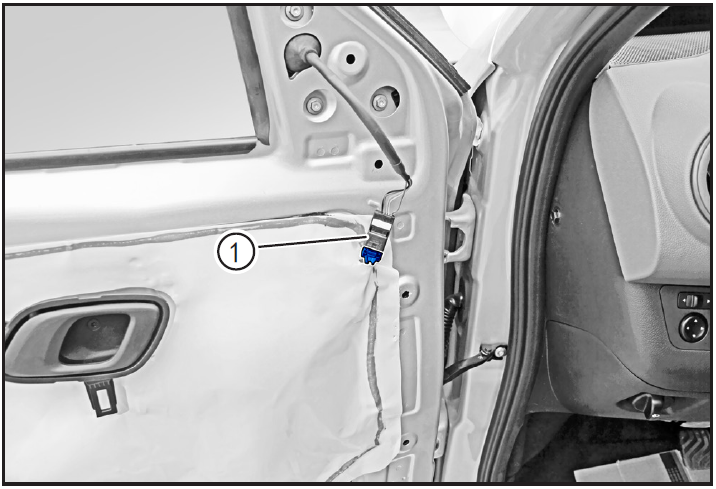

- 按住外后视镜插接器锁止卡（A），脱开外后视镜插接器①。

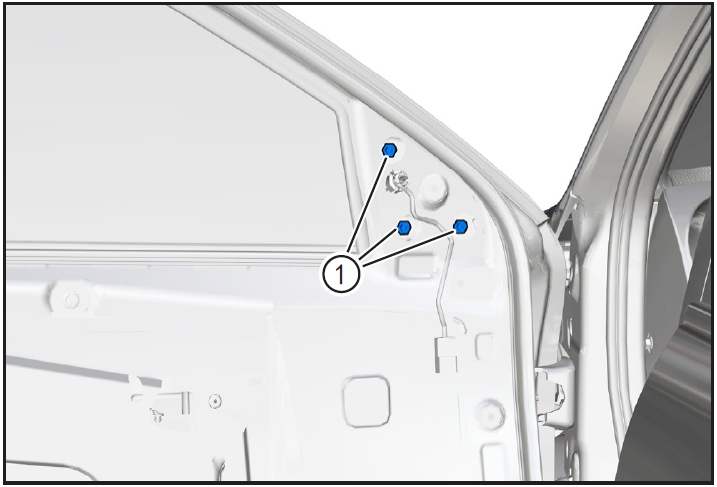

- 使用 8mm 套筒拆卸外后视镜固定螺钉①，将脱开防水护套，取下外后视镜总成②。
注意！
- 电动外后视镜总成与手动外后视镜总成拆卸与安装方法一致。
6- 检查
- 检查外后视镜总成①是否破损，针脚是否腐蚀，如有，则需更换新的外后视镜总成。
7- 安装
安装外后视镜总成

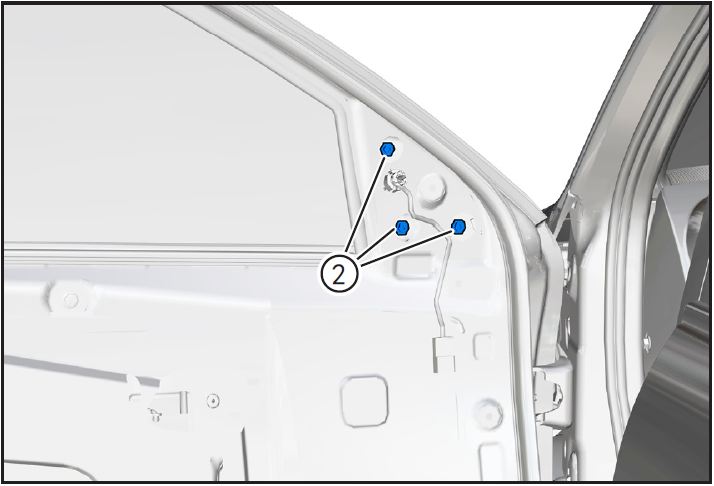

- 将后视镜总成①对准安装孔，带入固定螺钉②。
- 使用 8mm 套筒拧紧固定螺钉，拧紧力矩为8N·m。
- 将线束防水护套对准车身安装到位。
- 安装外后视镜插接器①，直至听见“咔哒”声即安装到位。
安装前门内饰板总成
- 安装前门内饰板总成①。（参照“内饰与外饰”章节中的“前门内饰板总成的拆卸与安装”）
8- 车辆低压挂牌解锁
- 此步骤以下操作参照“动力电池系统”章节中的“车辆低压挂牌上锁及解锁”
安装蓄电池正、负极电缆
- 安装蓄电池负极电缆①、正极电缆②。
9- 清除故障码、试车
- 安装完成后，点火开关转至“ON”档，连接诊断仪，清除故障码。
- 检查外后视镜功能正常。
- 检查转向灯功能是否正常。
- 移除安全警示围栏、警示牌。
