电机及电机控制单元

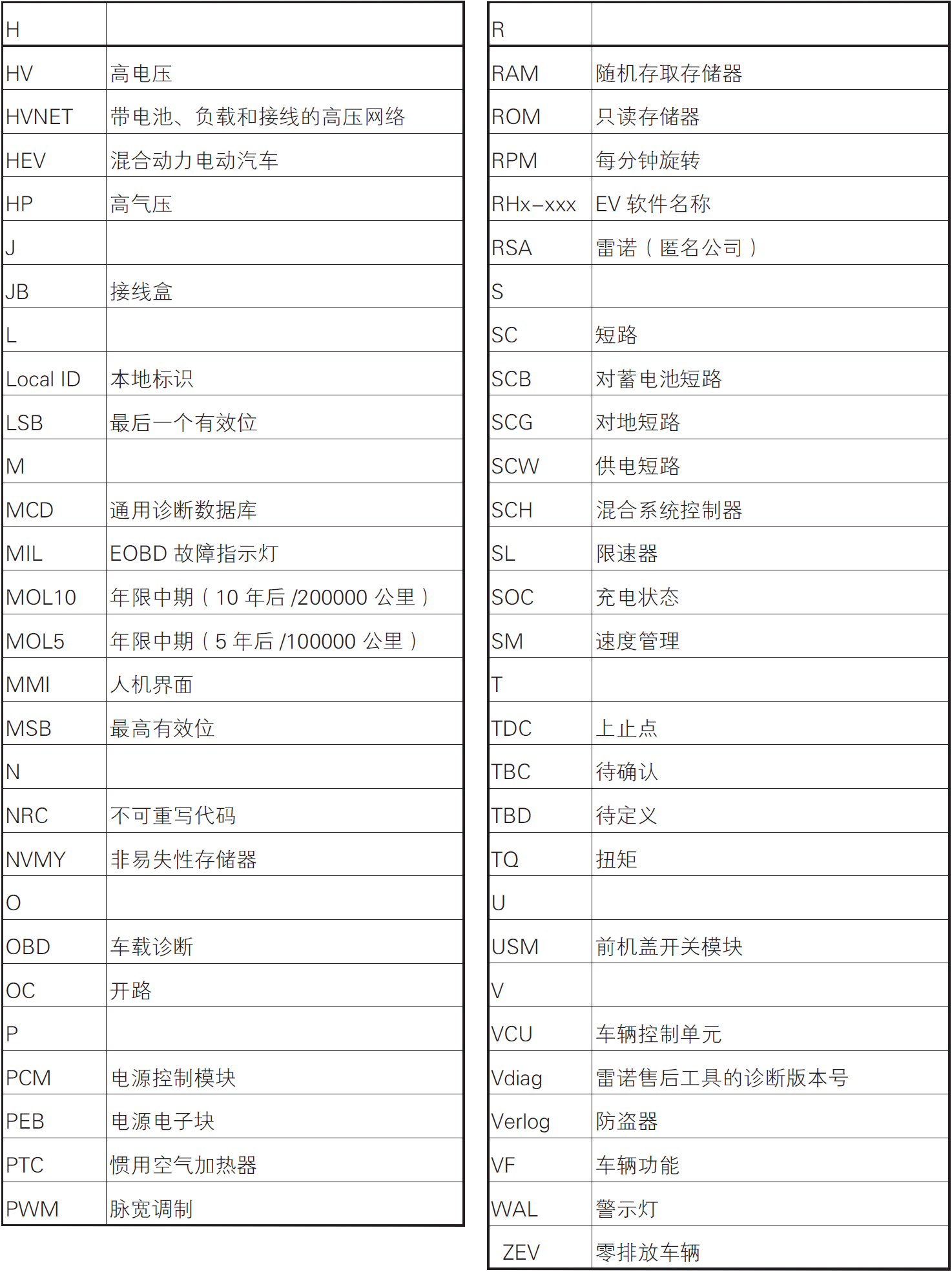

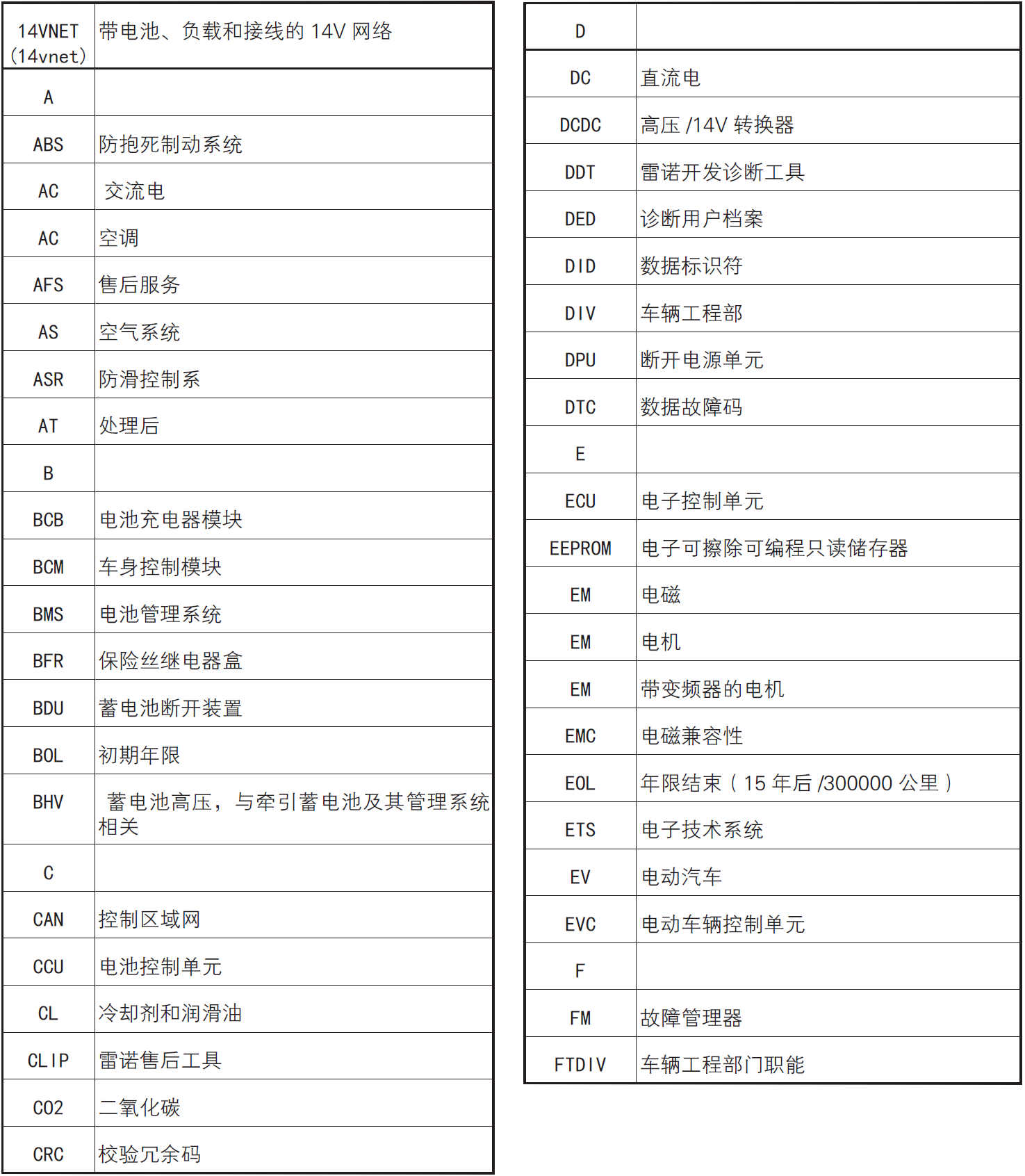

词汇表

image-20220609171640934

image-20220609171710314

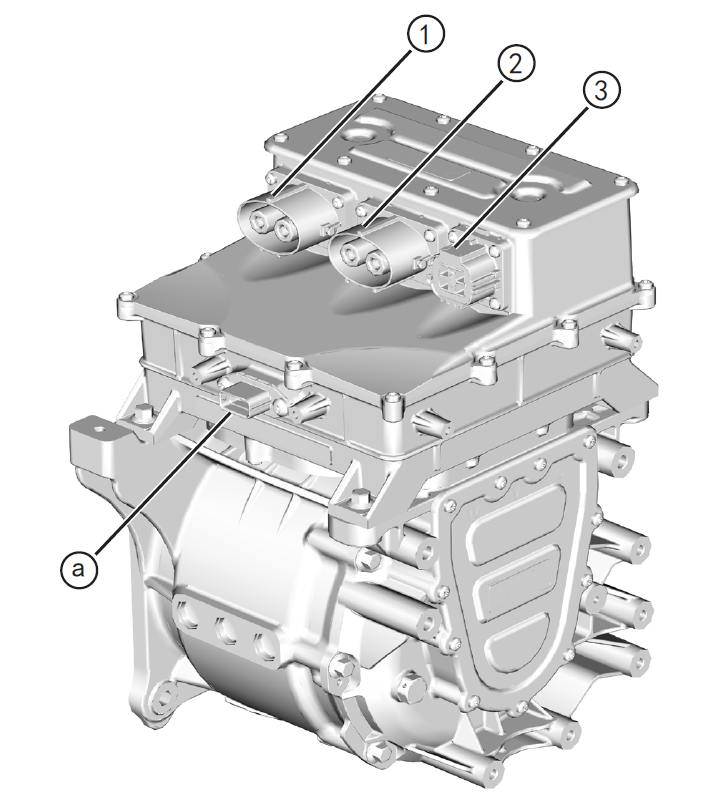

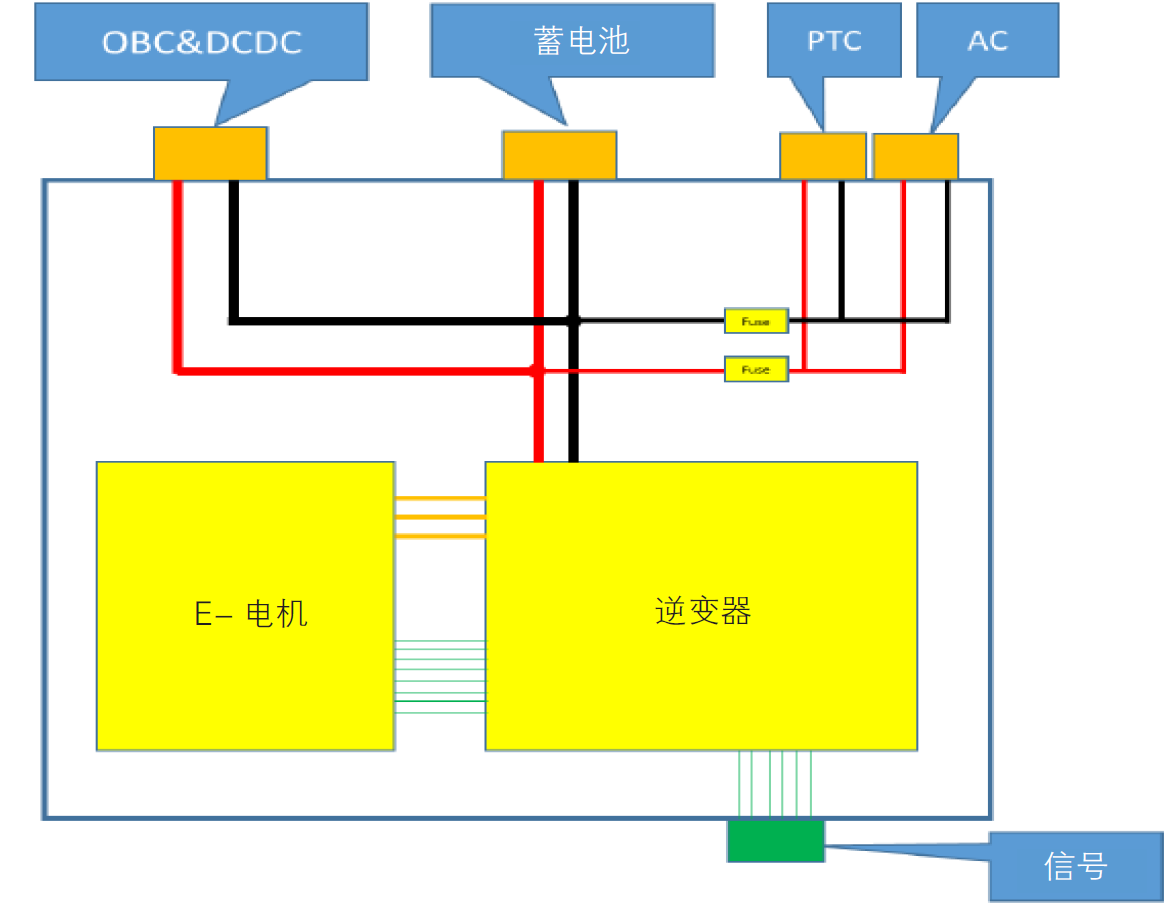

接线功能

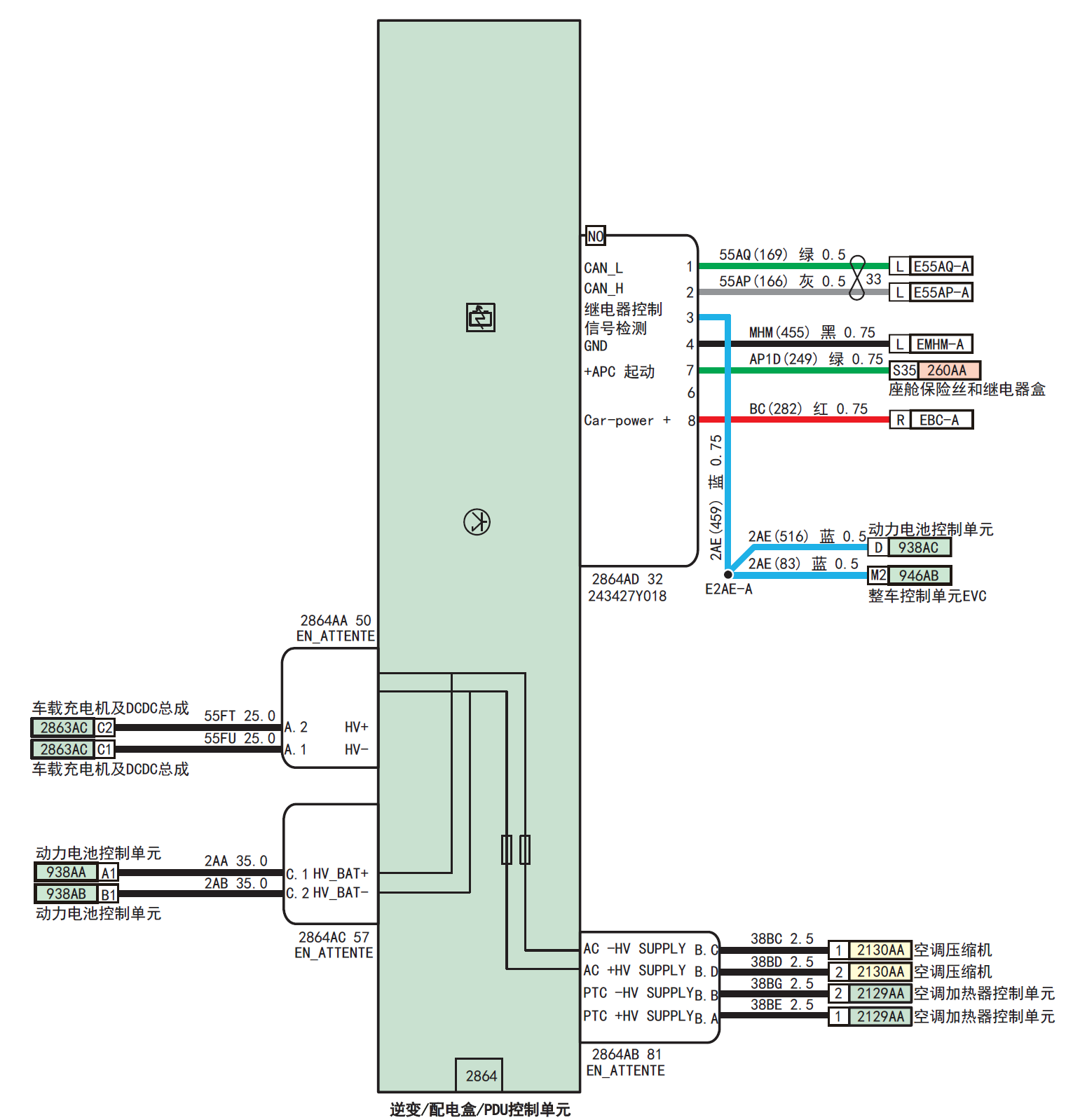

线路

image-20220609171842480

image-20220609171926473

image-20220609171952605

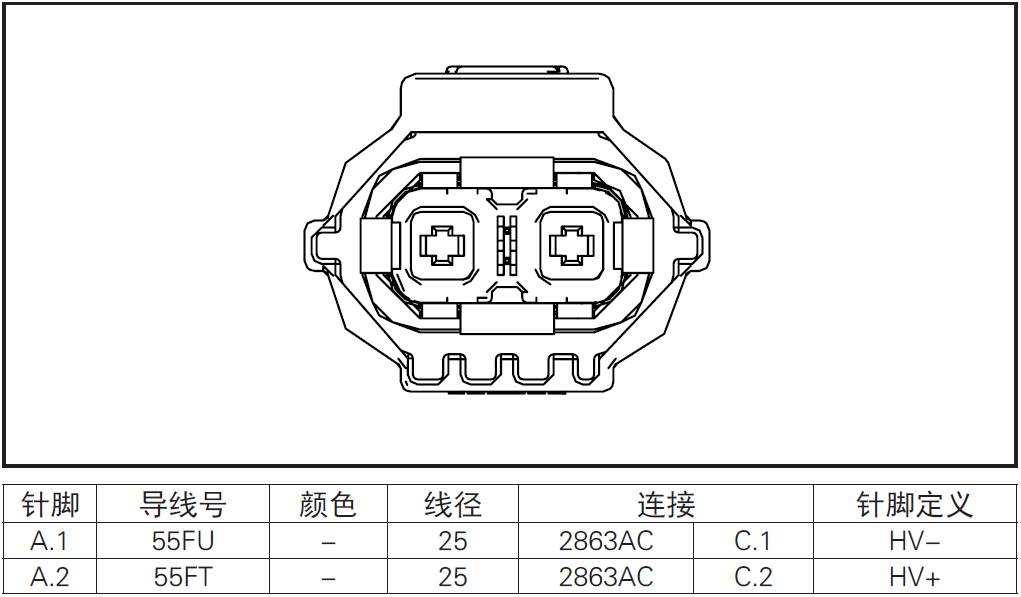

1：连接OBC/DCDC

image-20220609172018609

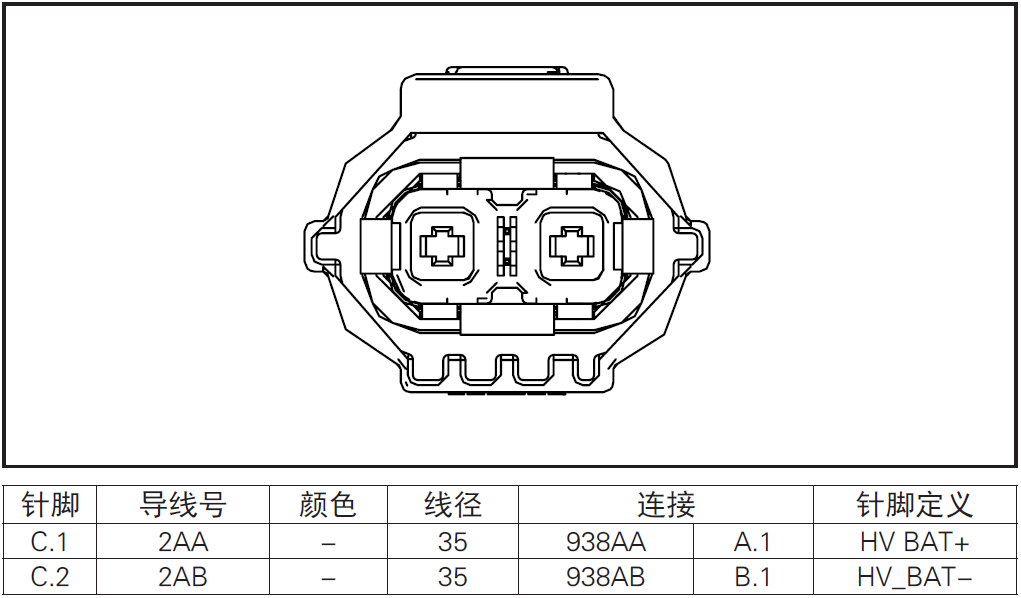

2：连接动力电池

image-20220609172050722

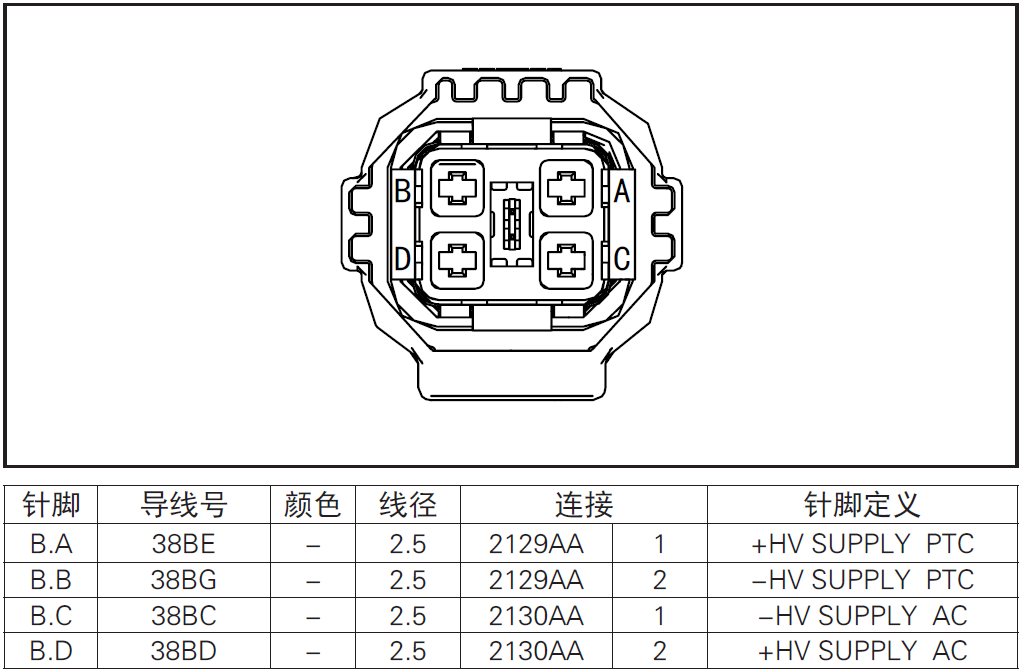

3：连接PTC/AC

image-20220609172116563

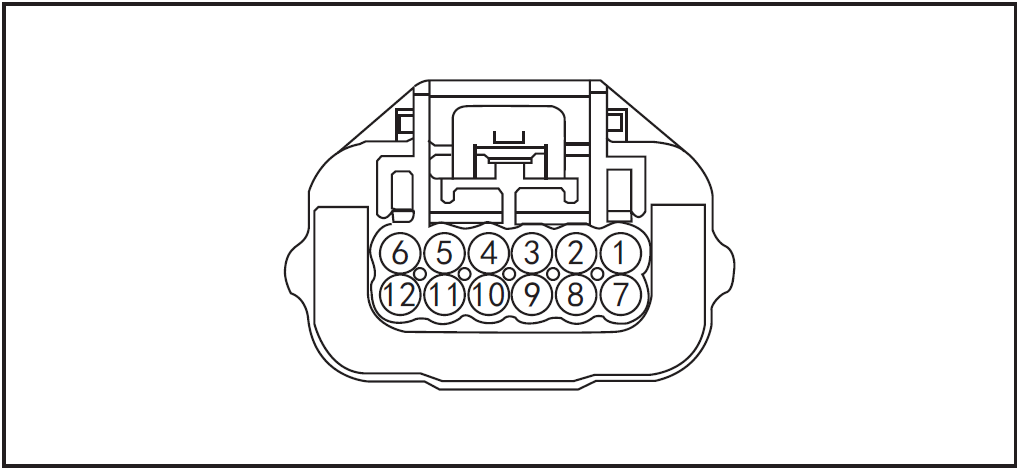

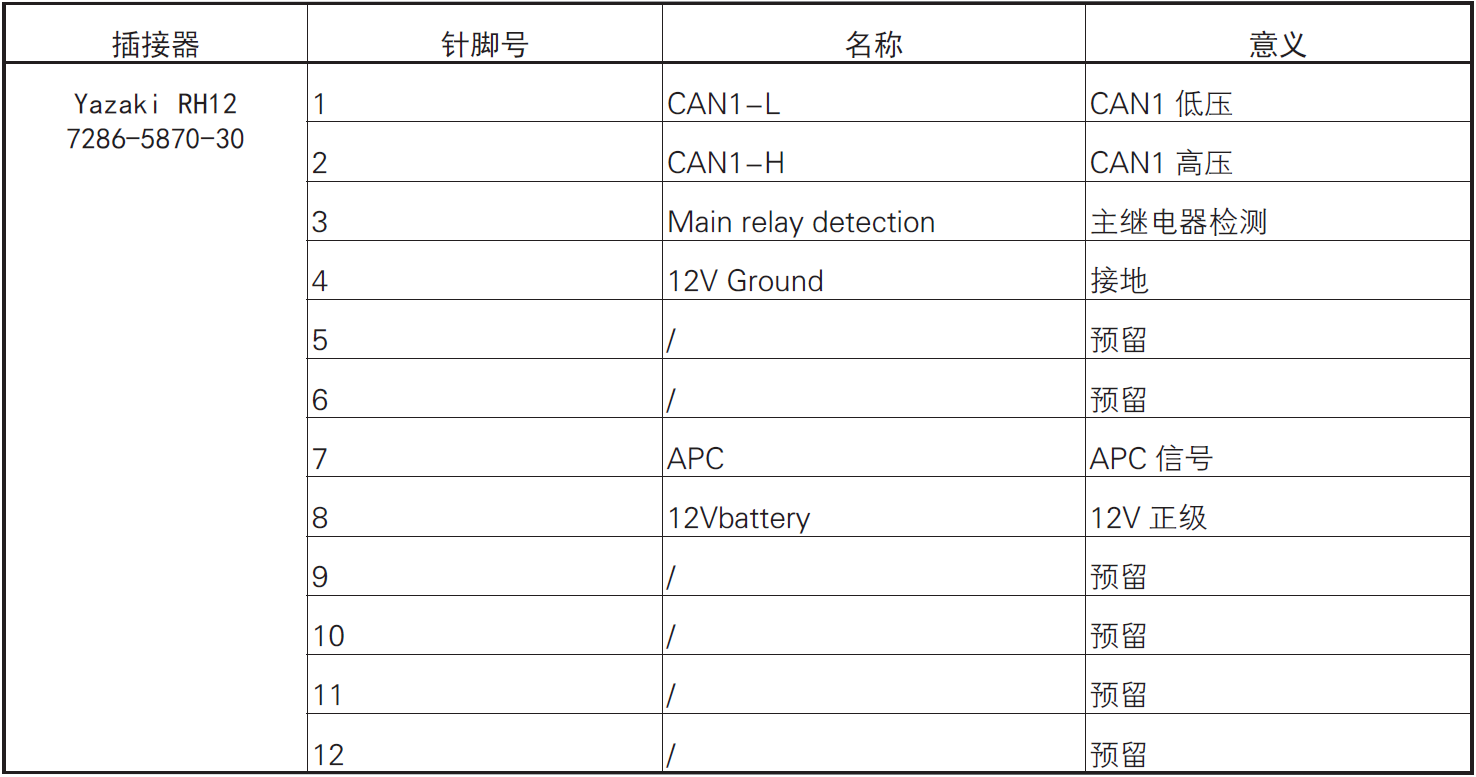

a：连接低压线束

image-20220609172202349

image-20220609172215573

使用诊断资源

故障诊断码

定义：

a）DTC 等级： 错误等级可根据严重程度划分：从A 级（系统无干扰）到D 级（系统必须修复）。根据错误等级的不同， 在错误被激活时会产生不同的响应。有些反应只会降低正常功能，但有些反应会阻止正常操作以避免任 何损坏。

  • B 类模式（降级模式）：示例：高压降额。功能部分执行。
  • C 类模式：功能停止。如果故障消失，则重置是内部的，无需外部操作（来自EVC）。
  • D 类模式：功能停止。如果故障消失，则重置是外部的（由EVC 进行）。b）DTC 状态字节行为：

如前所述，当检测到存在故障时，位0 和位3（与位0 同步）将接受到信号。 有关DTC“试运行条件：”的说明： -PEB 处于唤醒状态：表示主管EVC 也处于唤醒状态（CAN 通信开启）。 共同DID：

22300E 高压直流 223024 扭矩请求 223025 扭矩反馈 223028 电动机转速 223002 电机初始位置

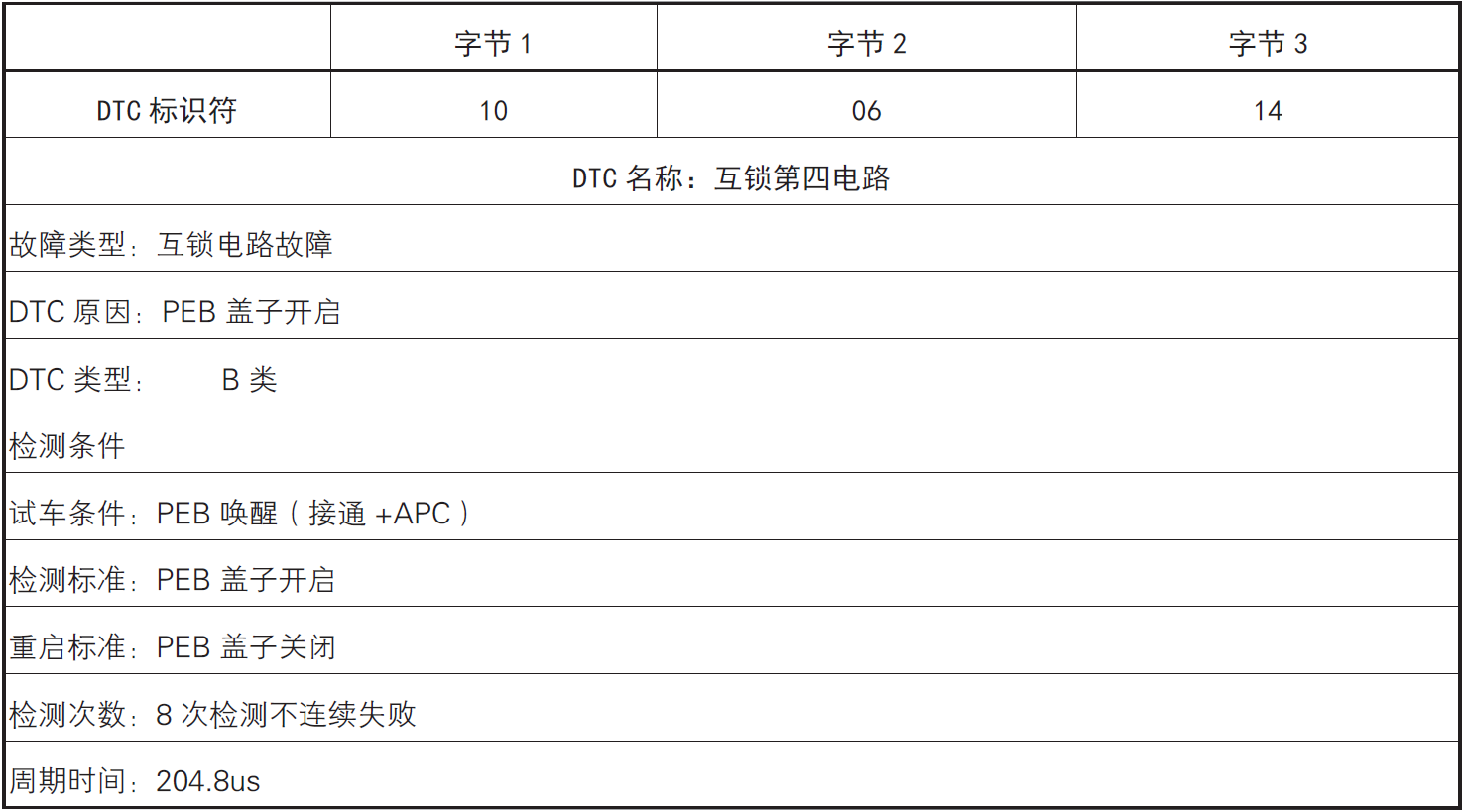

100614

image-20220609172416773

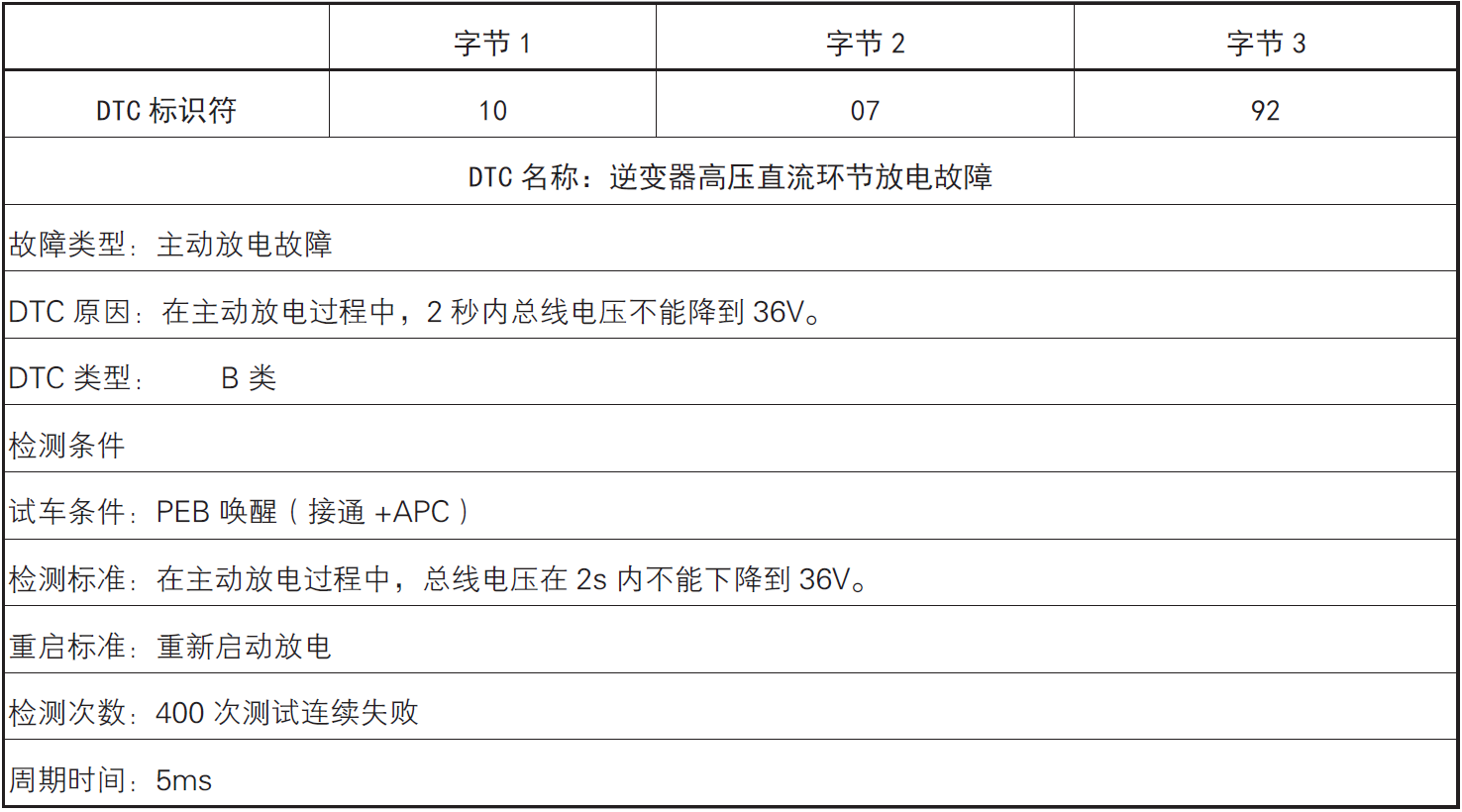

100792

image-20220609172501531

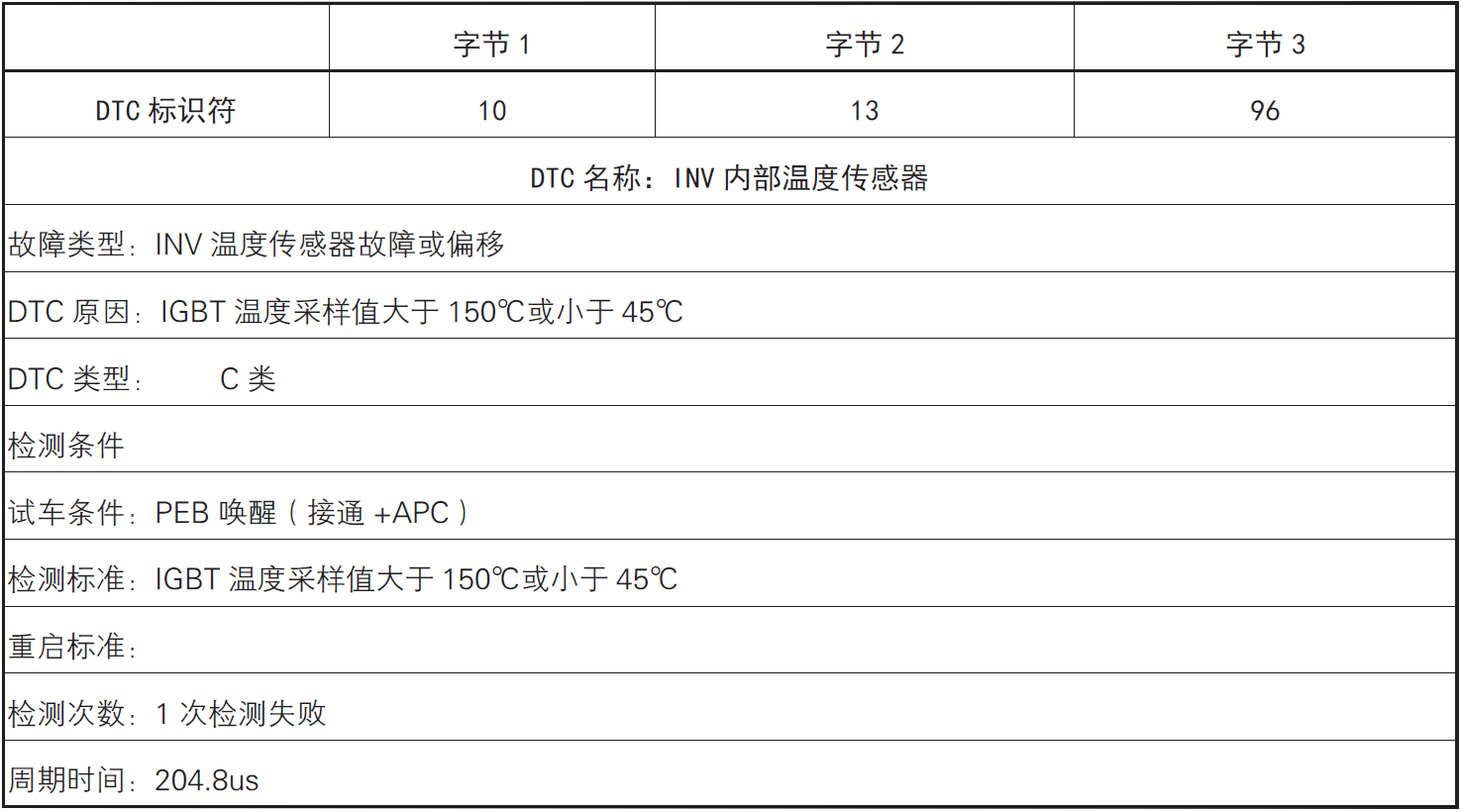

101396

image-20220609172555650

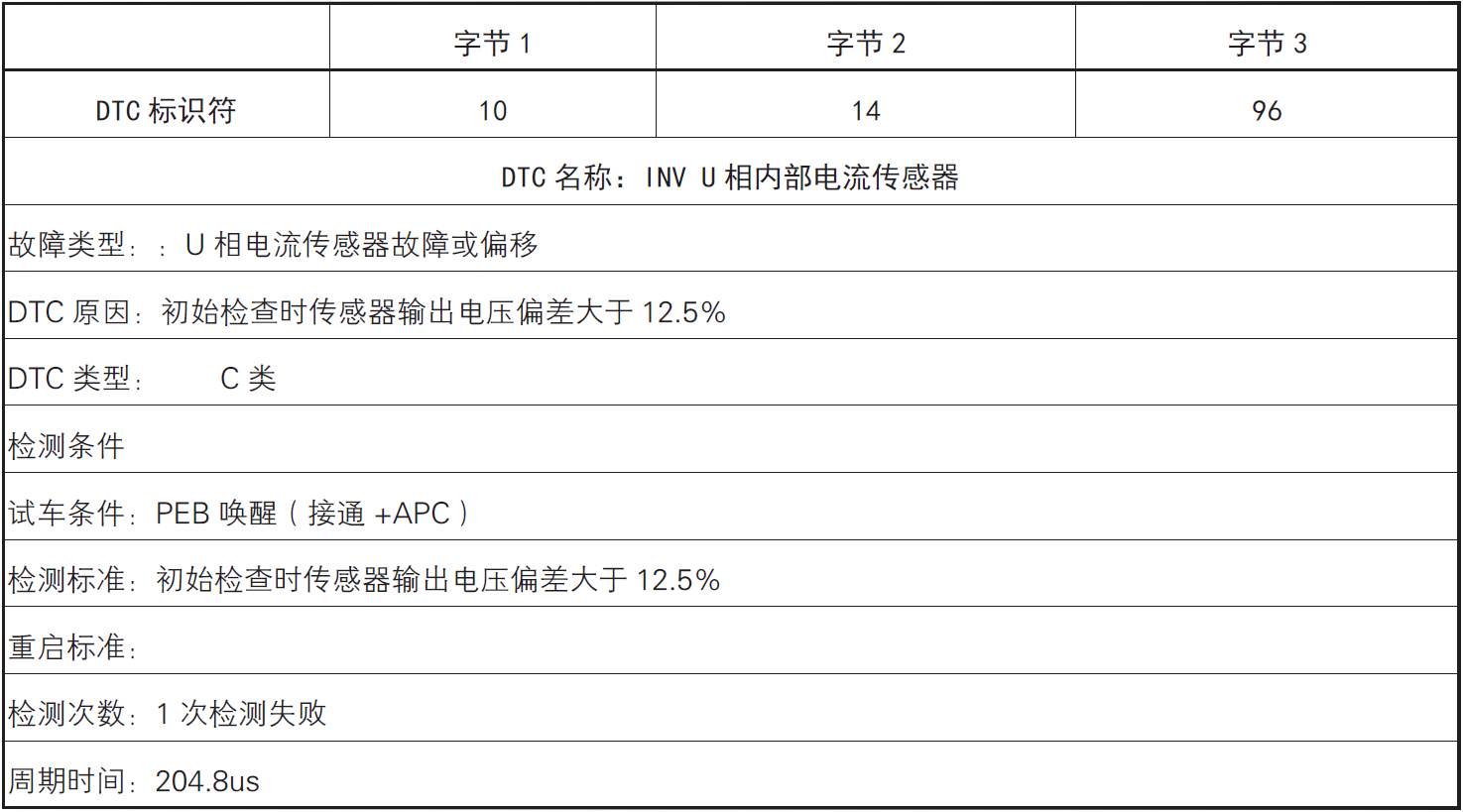

101496

image-20220609172626132

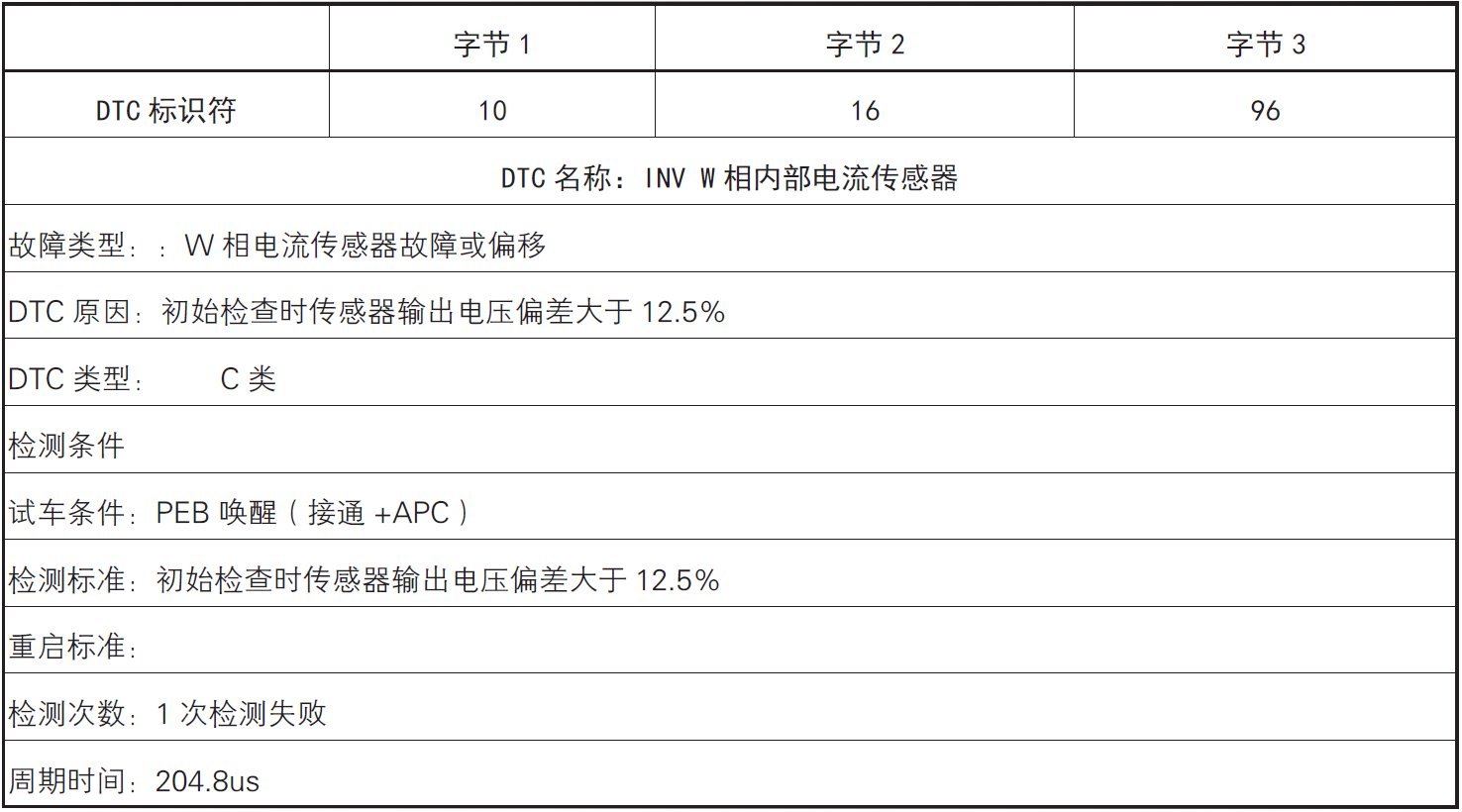

101696

image-20220609172659828

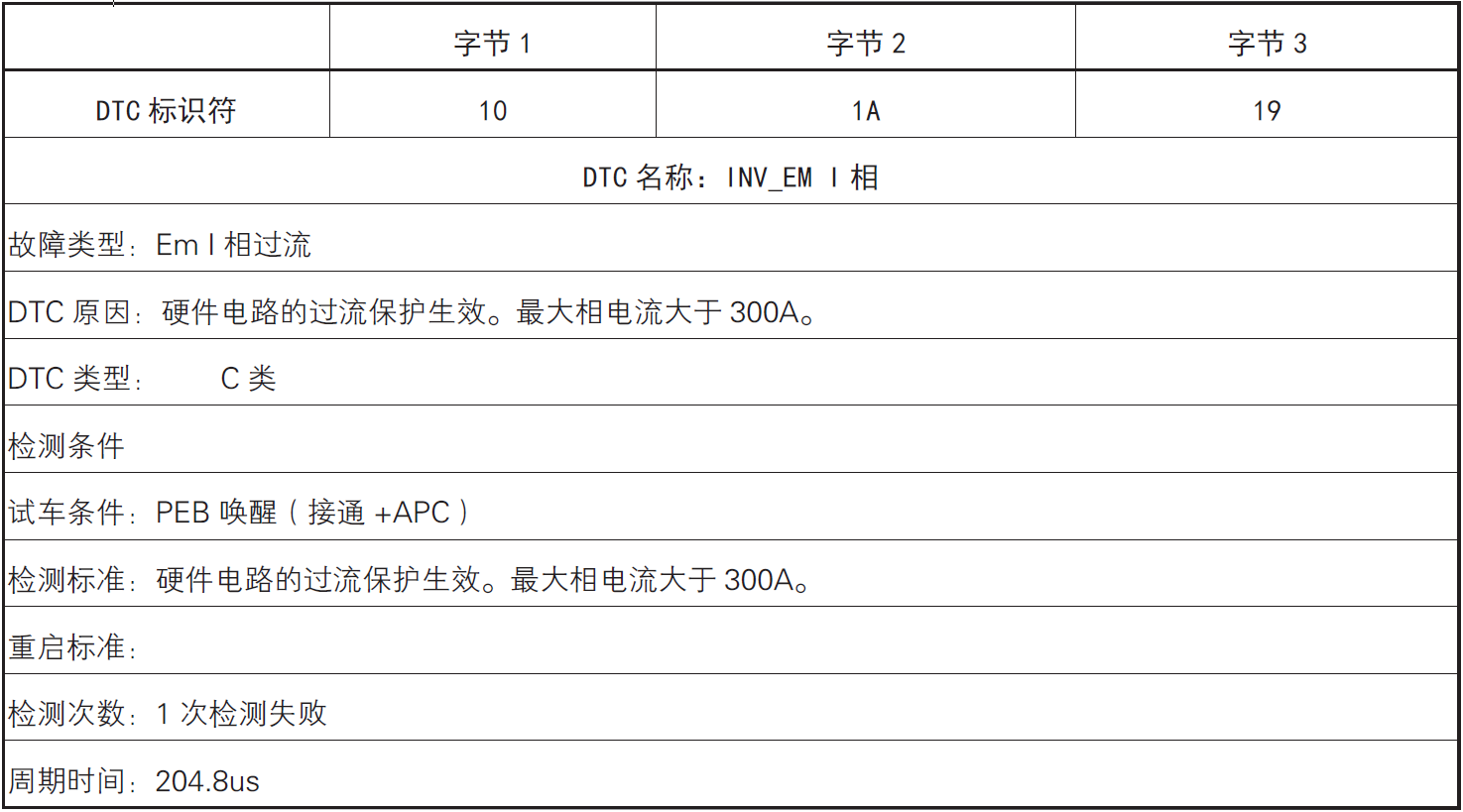

101A19

image-20220609172754387

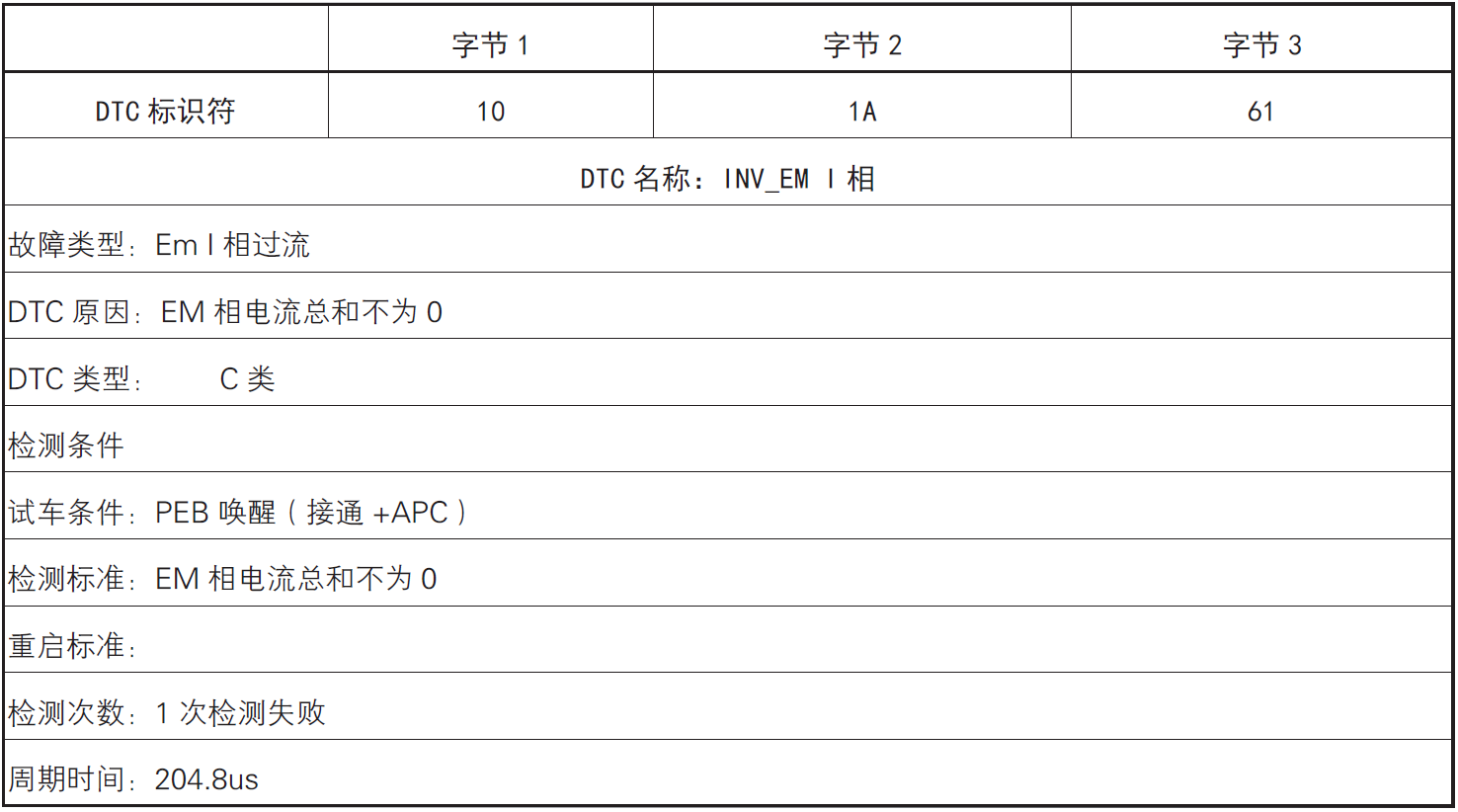

101A61

image-20220609172821603

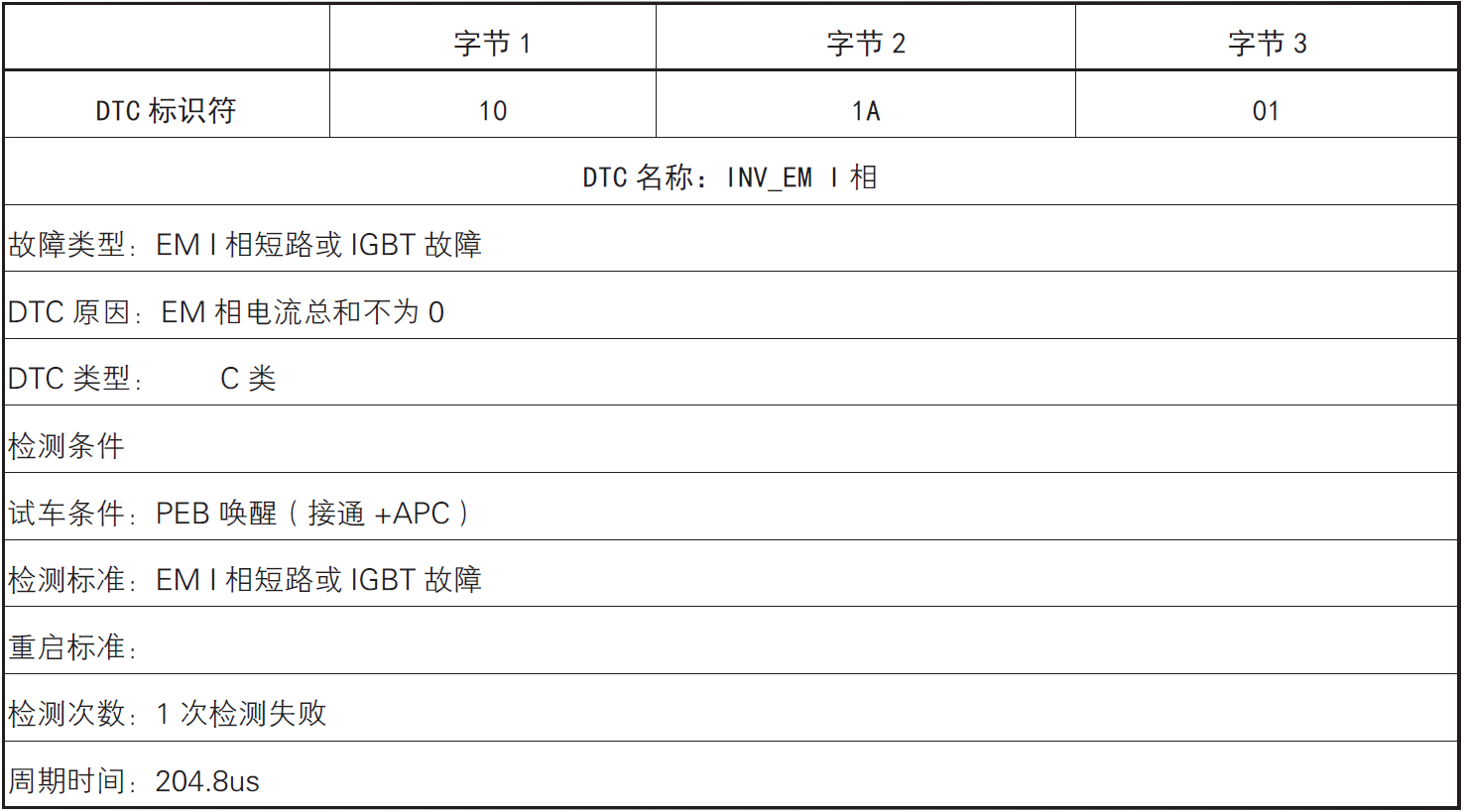

101A01

image-20220609172848714

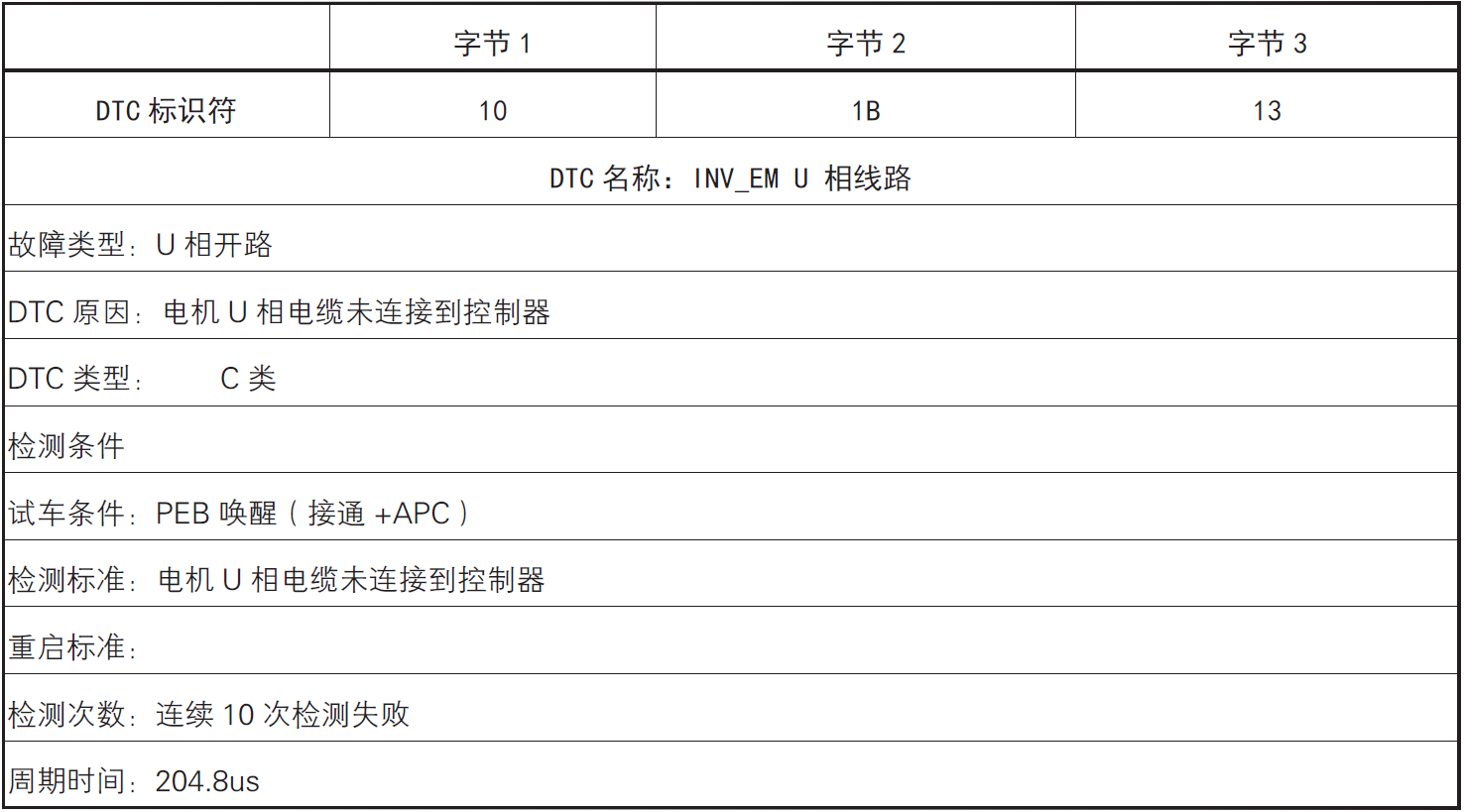

101B13

image-20220609172910769

101C13

image-20220609172944991

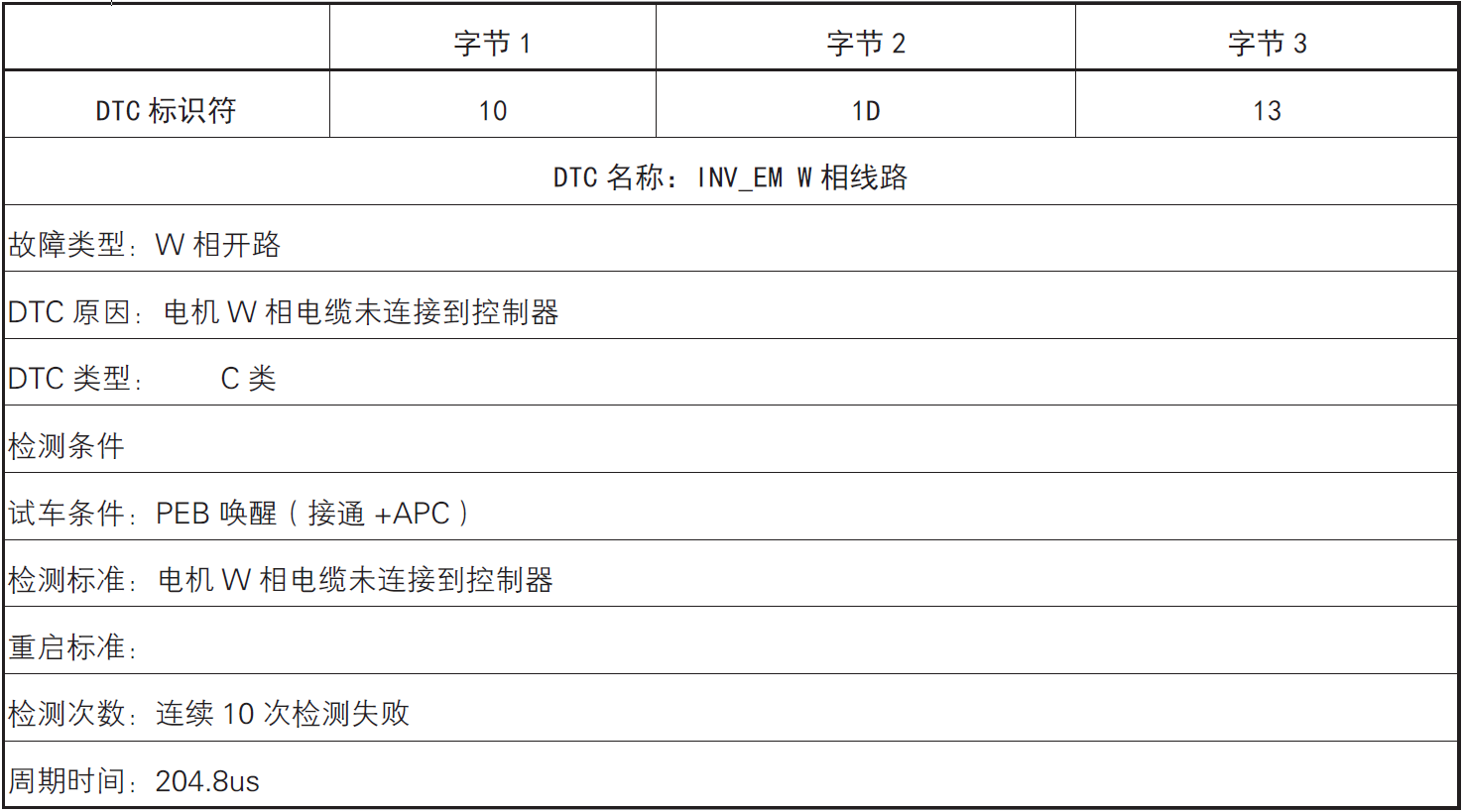

101D13

image-20220609173006500

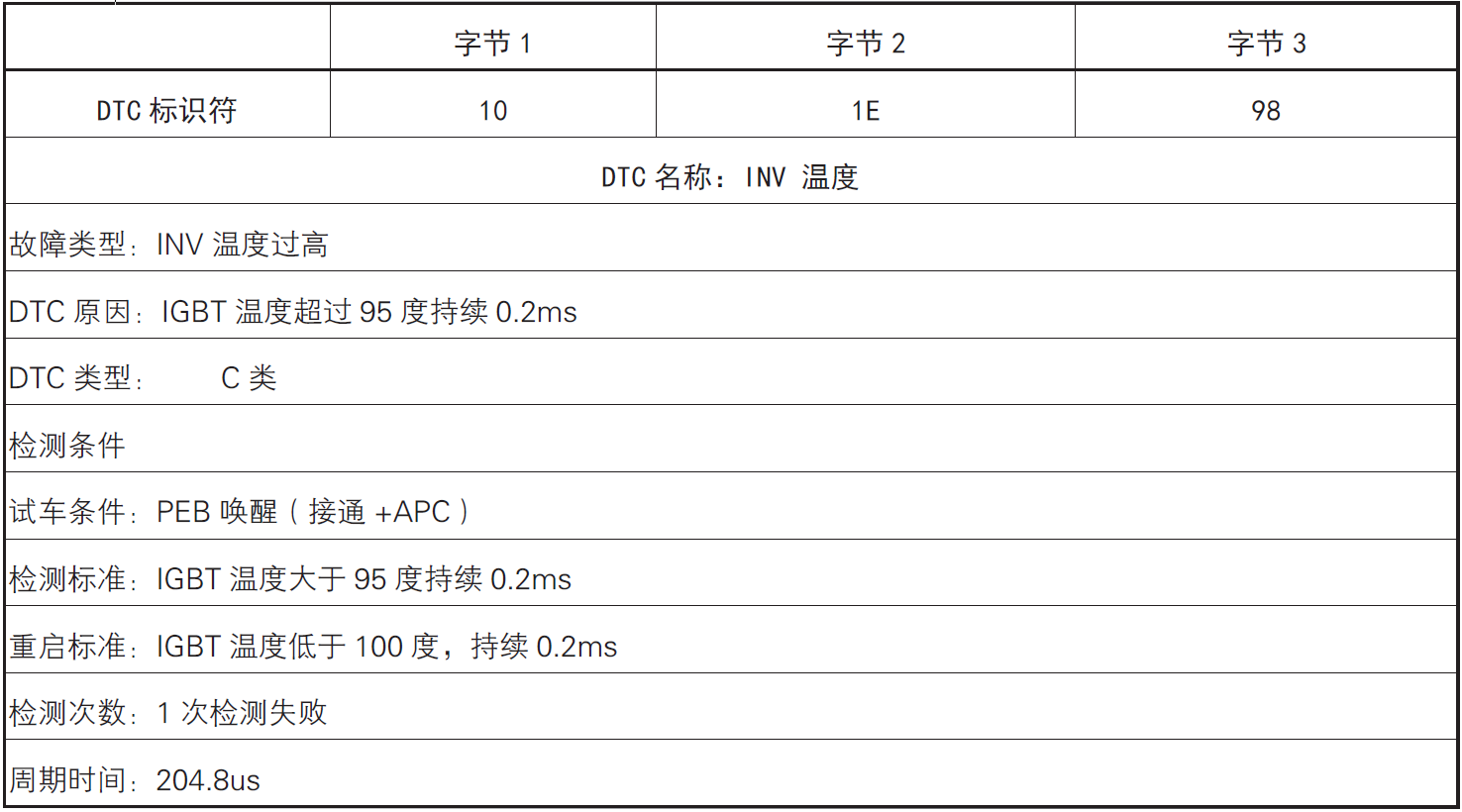

101E98

image-20220609173030224

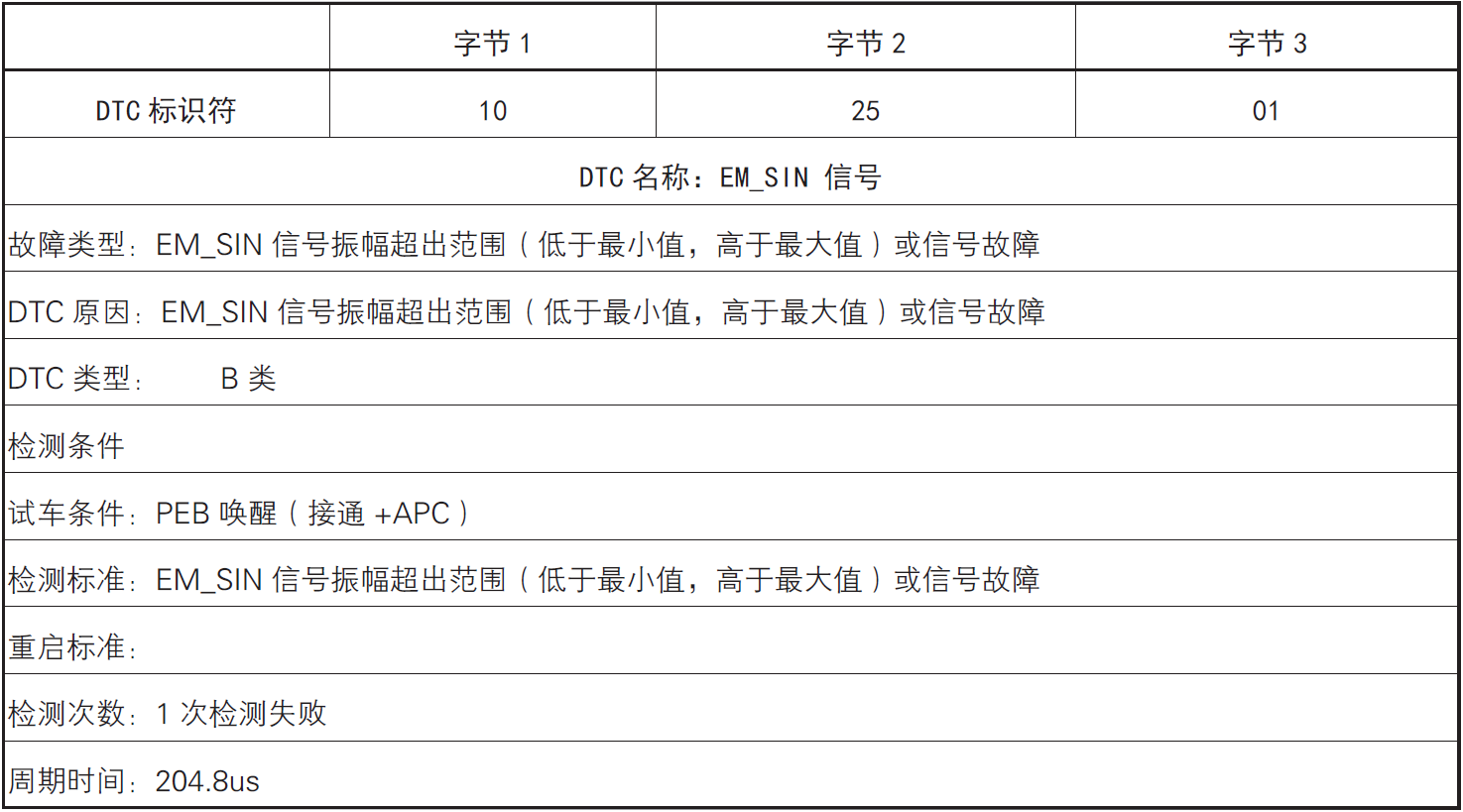

102501

image-20220609173055255

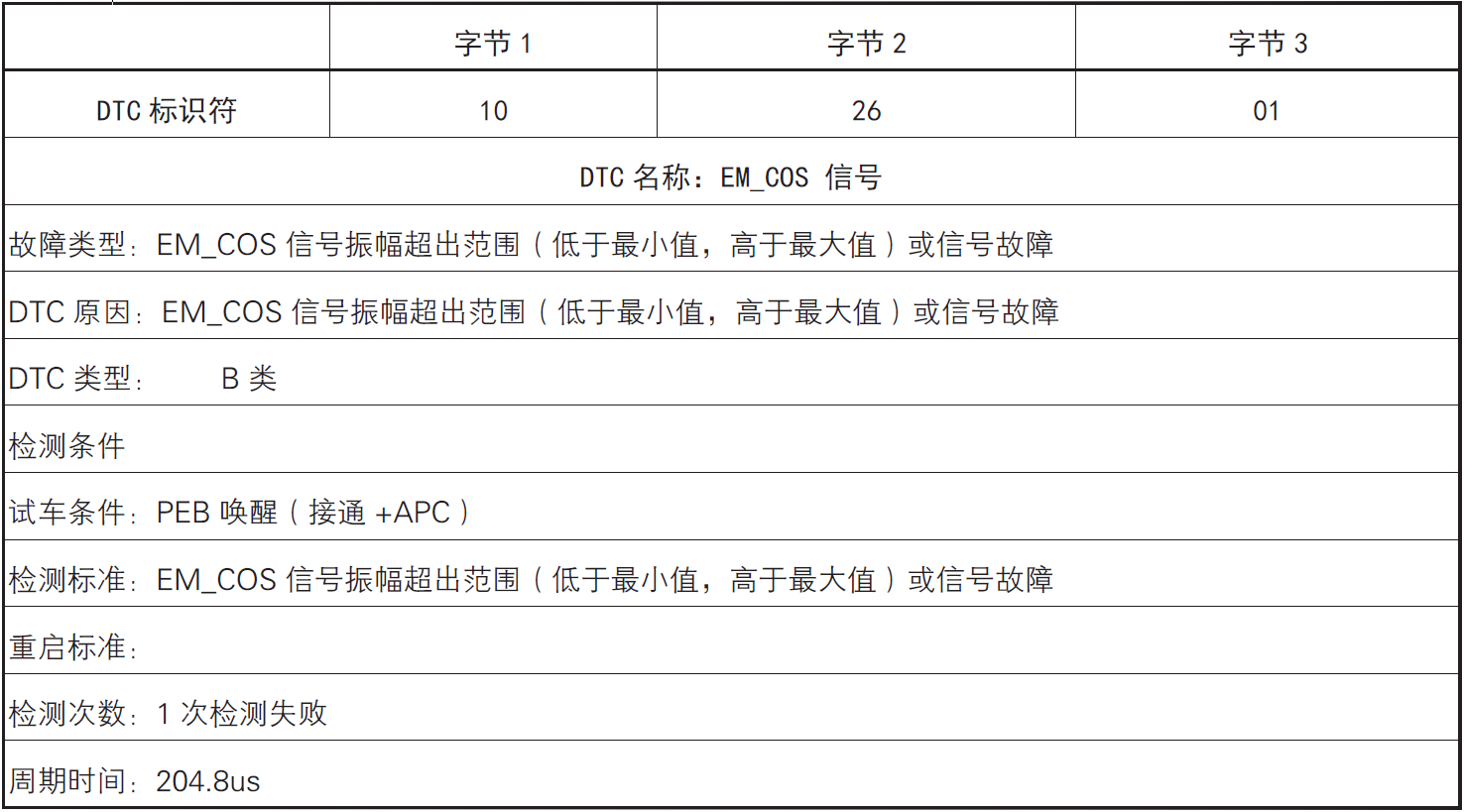

102601

image-20220609173119706

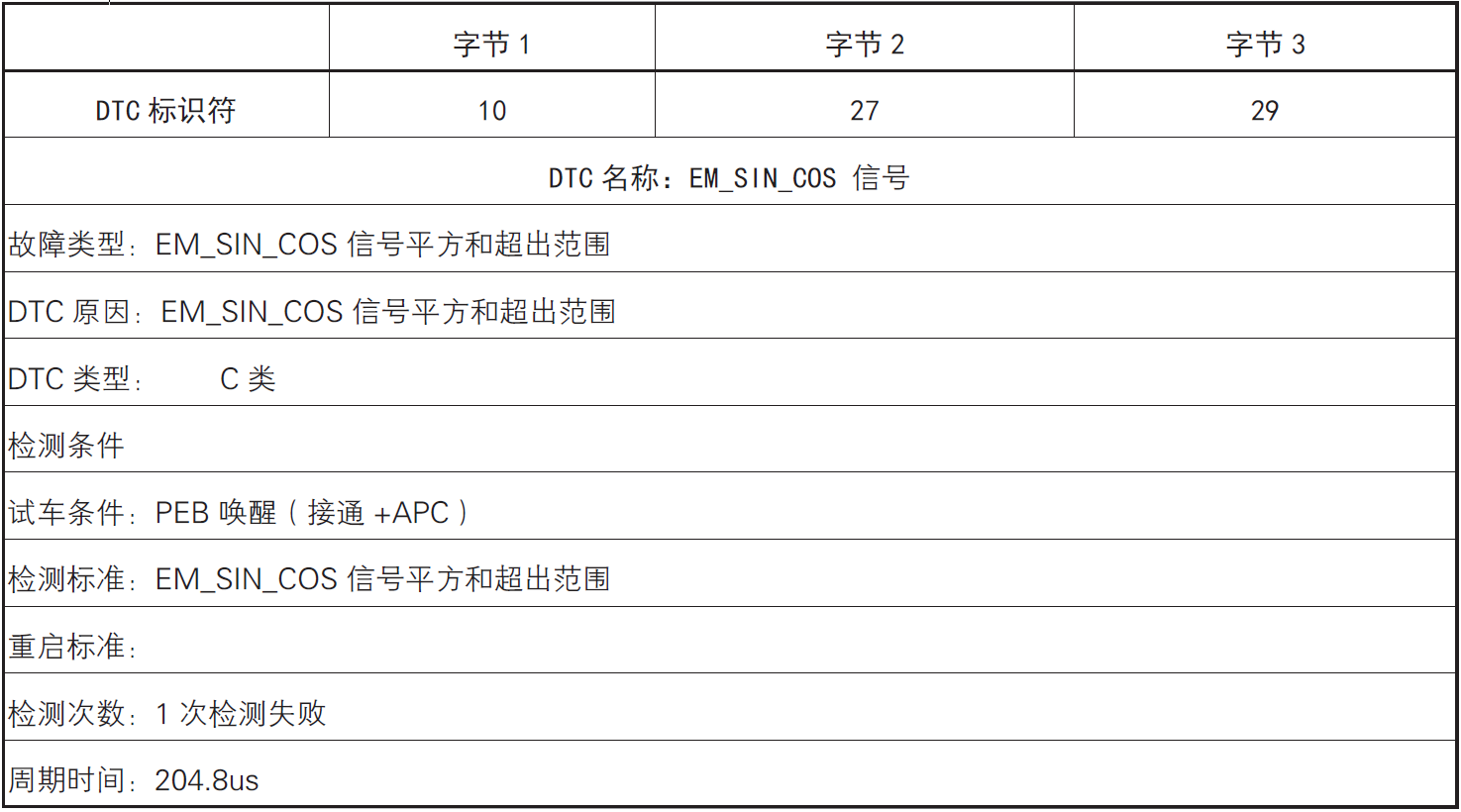

102729

image-20220609173146232

102A01

image-20220609173221482

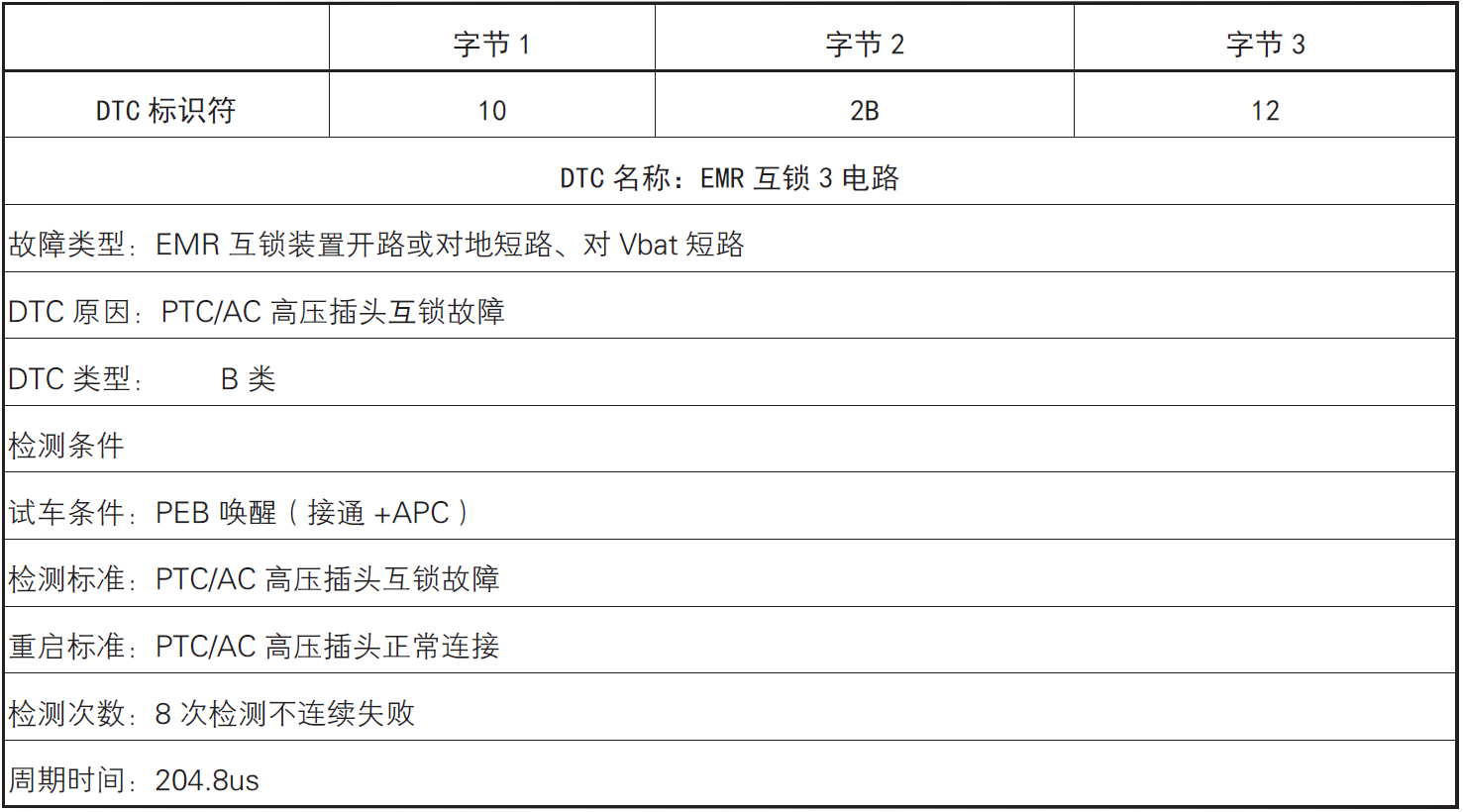

102B12

image-20220609173252017

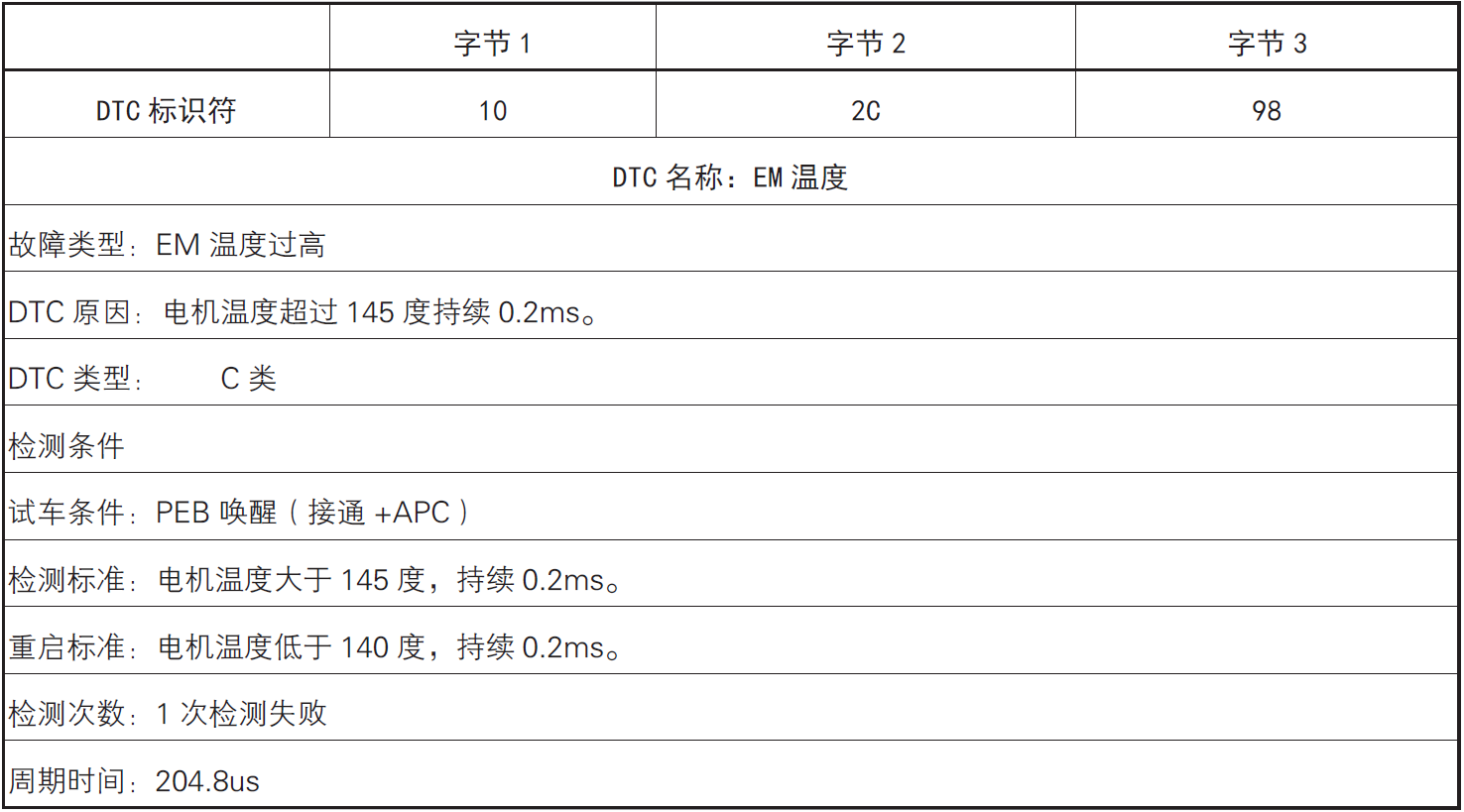

102C98

image-20220609173319089

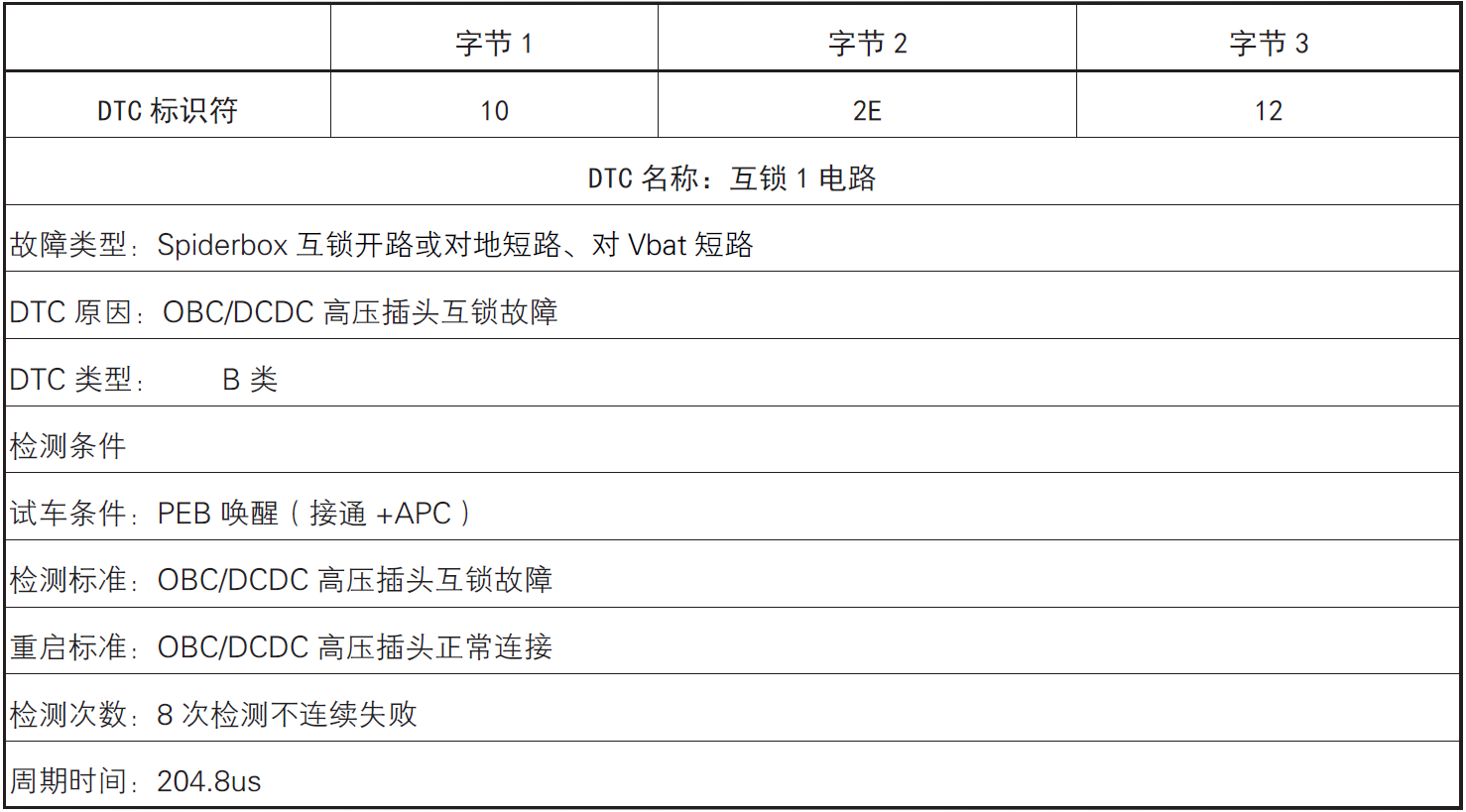

102E12

image-20220609173350046

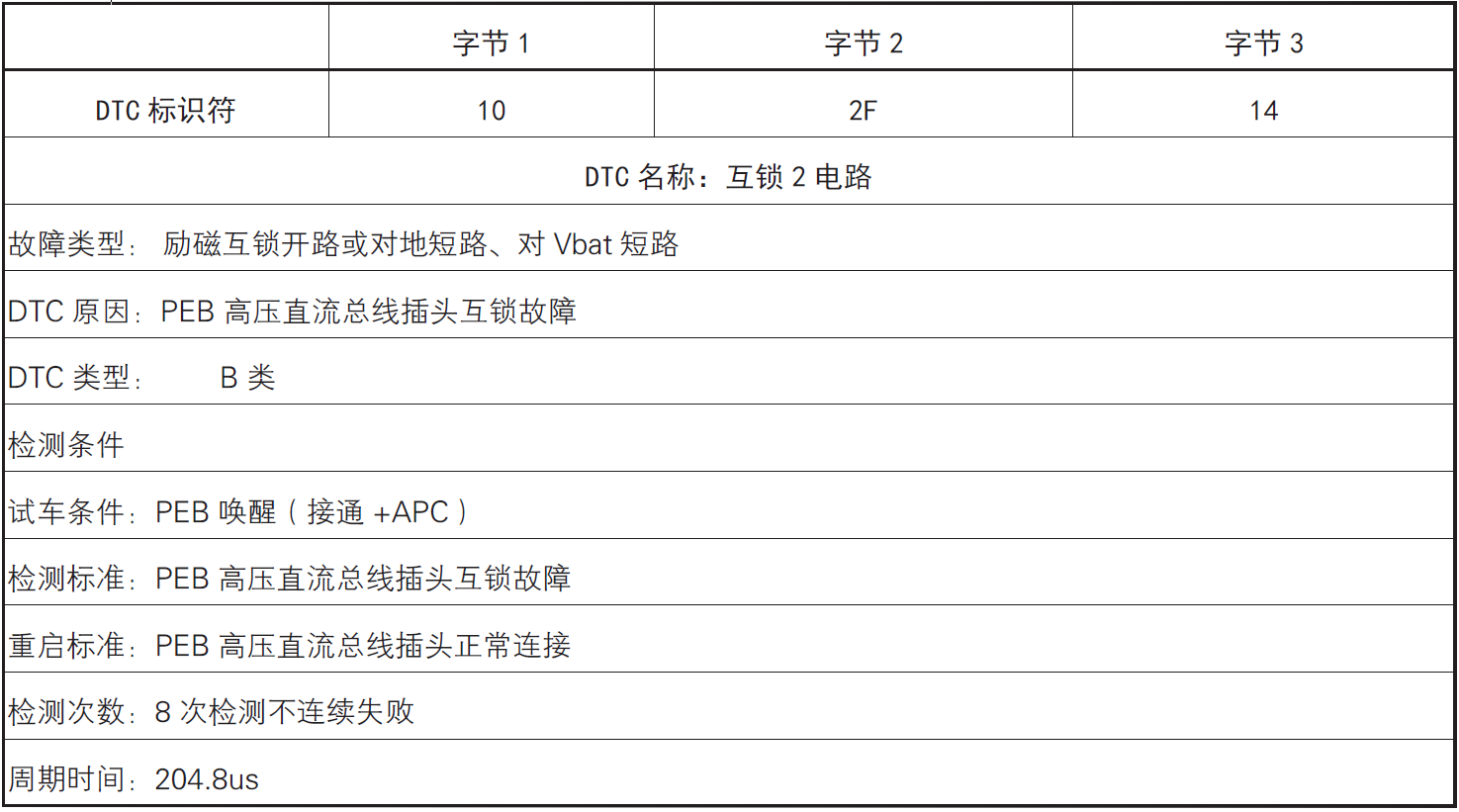

102F14

image-20220609173421940

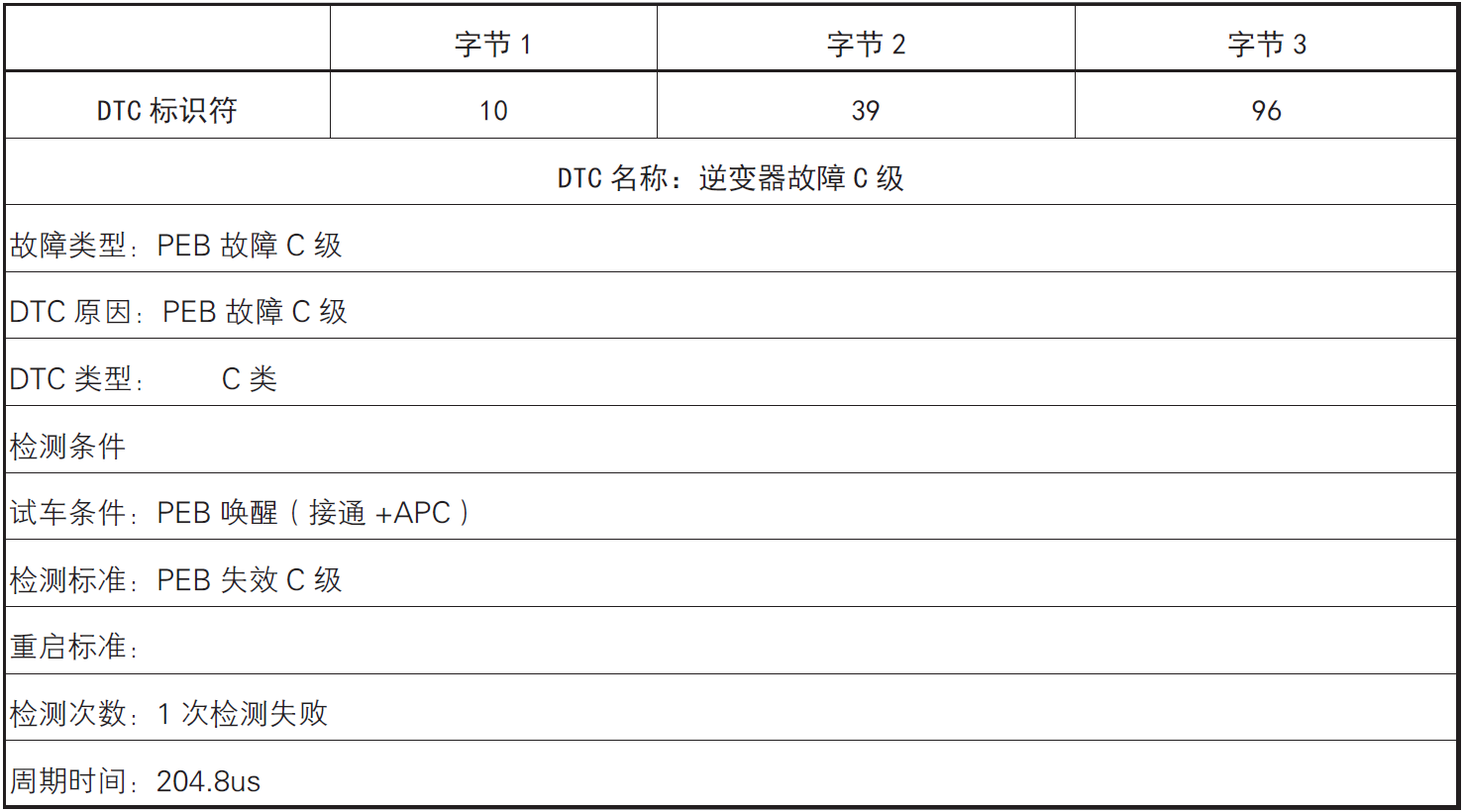

103996

image-20220609173510924

104468

image-20220609173531388

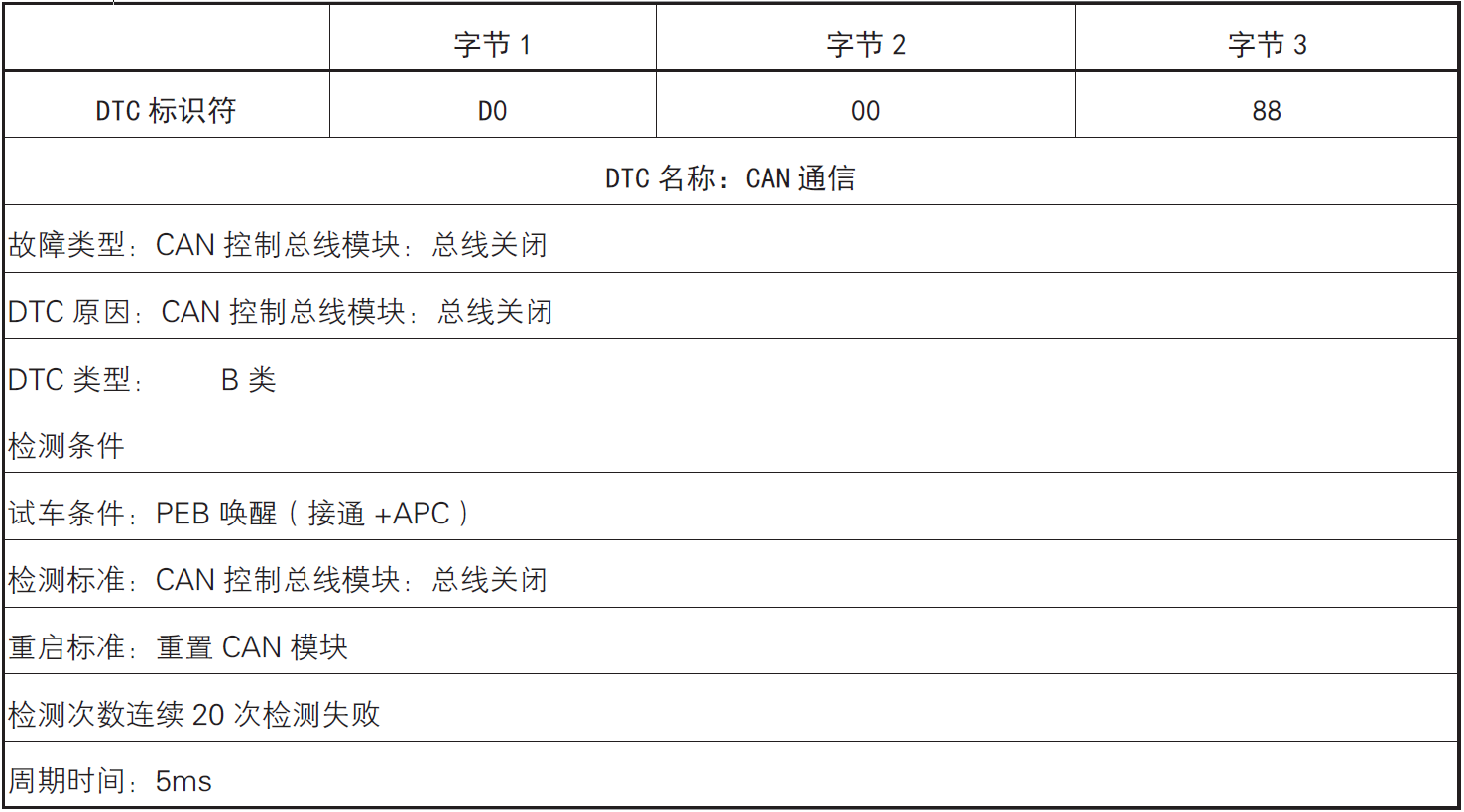

D00088

image-20220609173555818

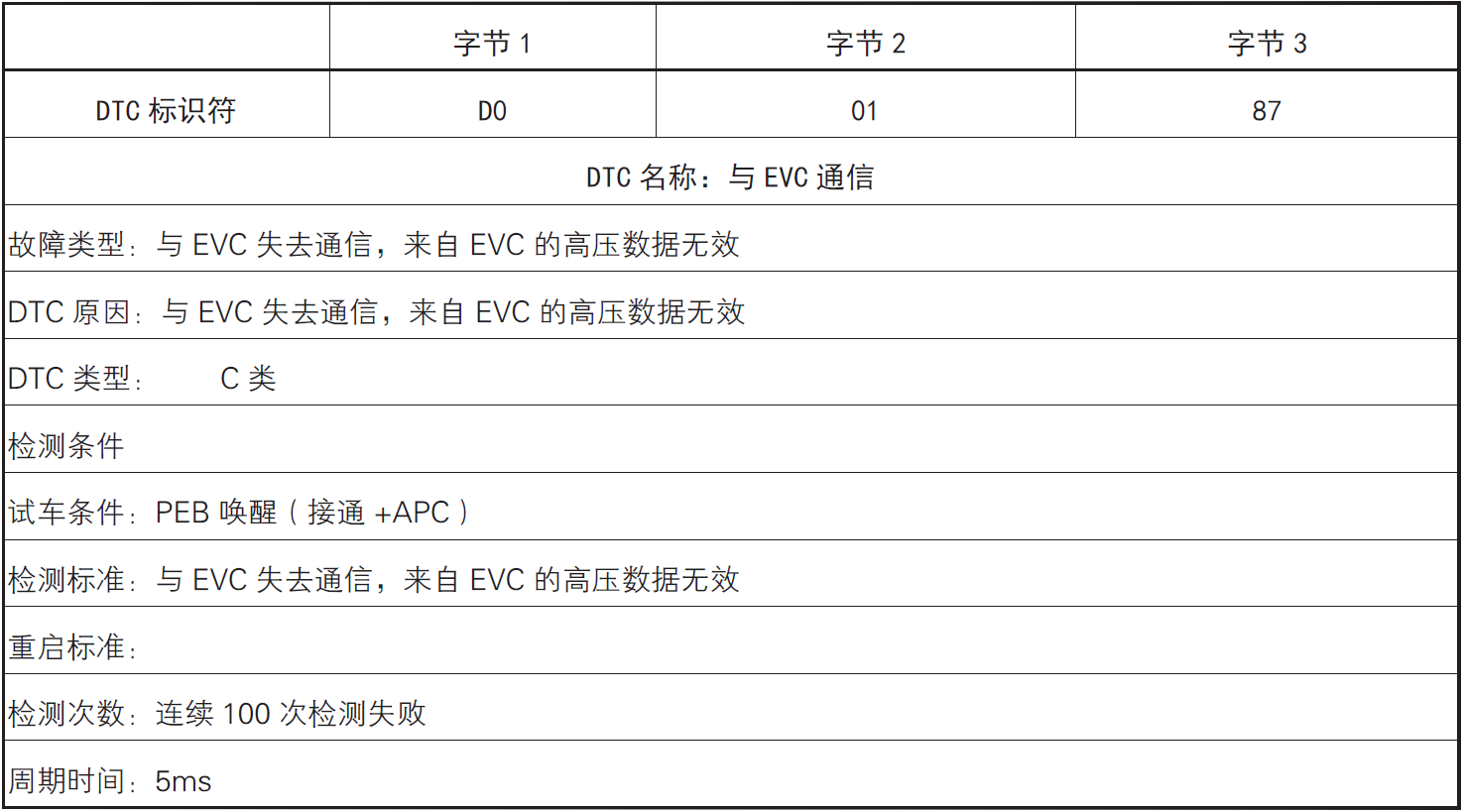

D00187

image-20220609173622729

D00186

image-20220609173649425

D00261

image-20220609173718169

104594

image-20220609173746280

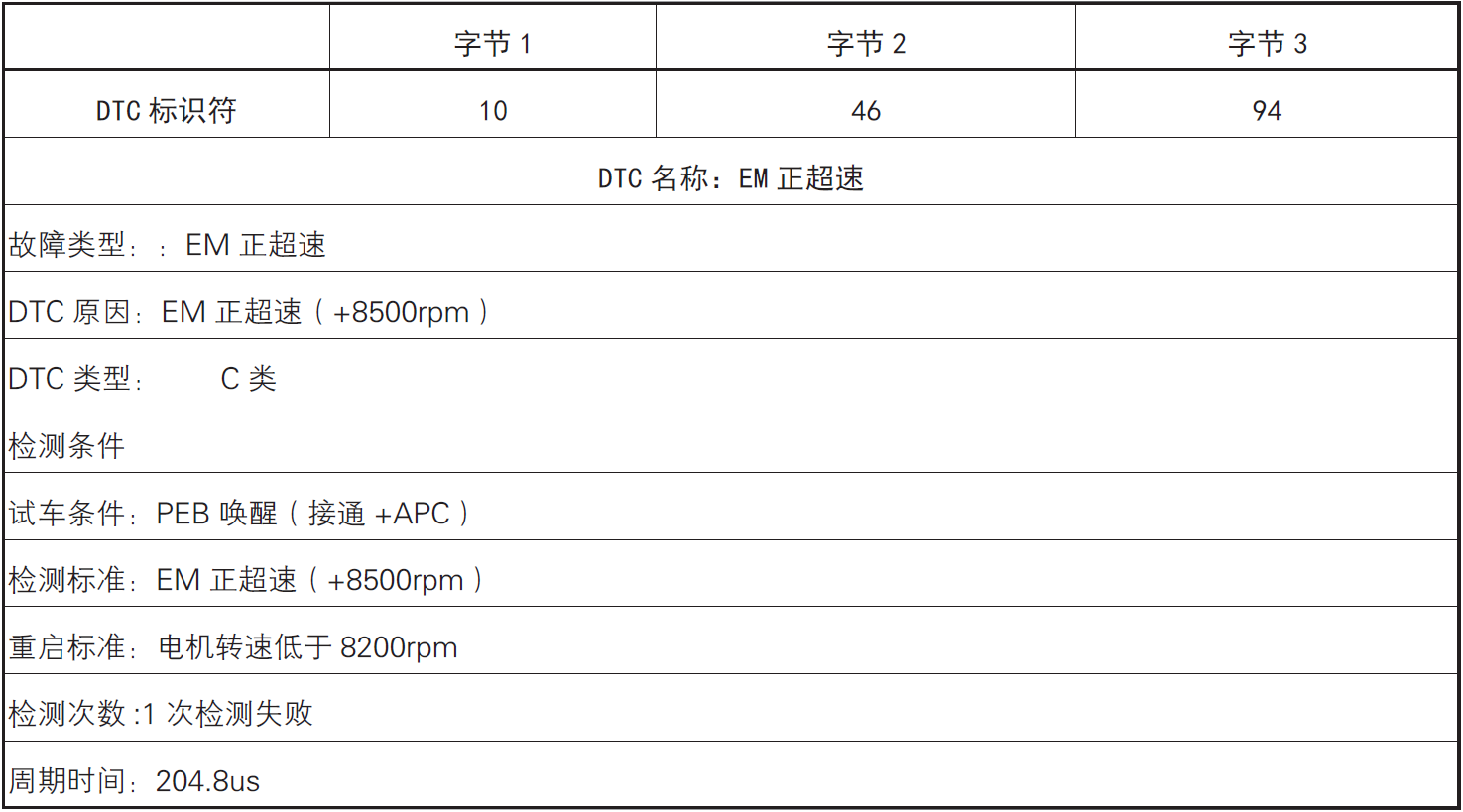

104694

image-20220609173840159

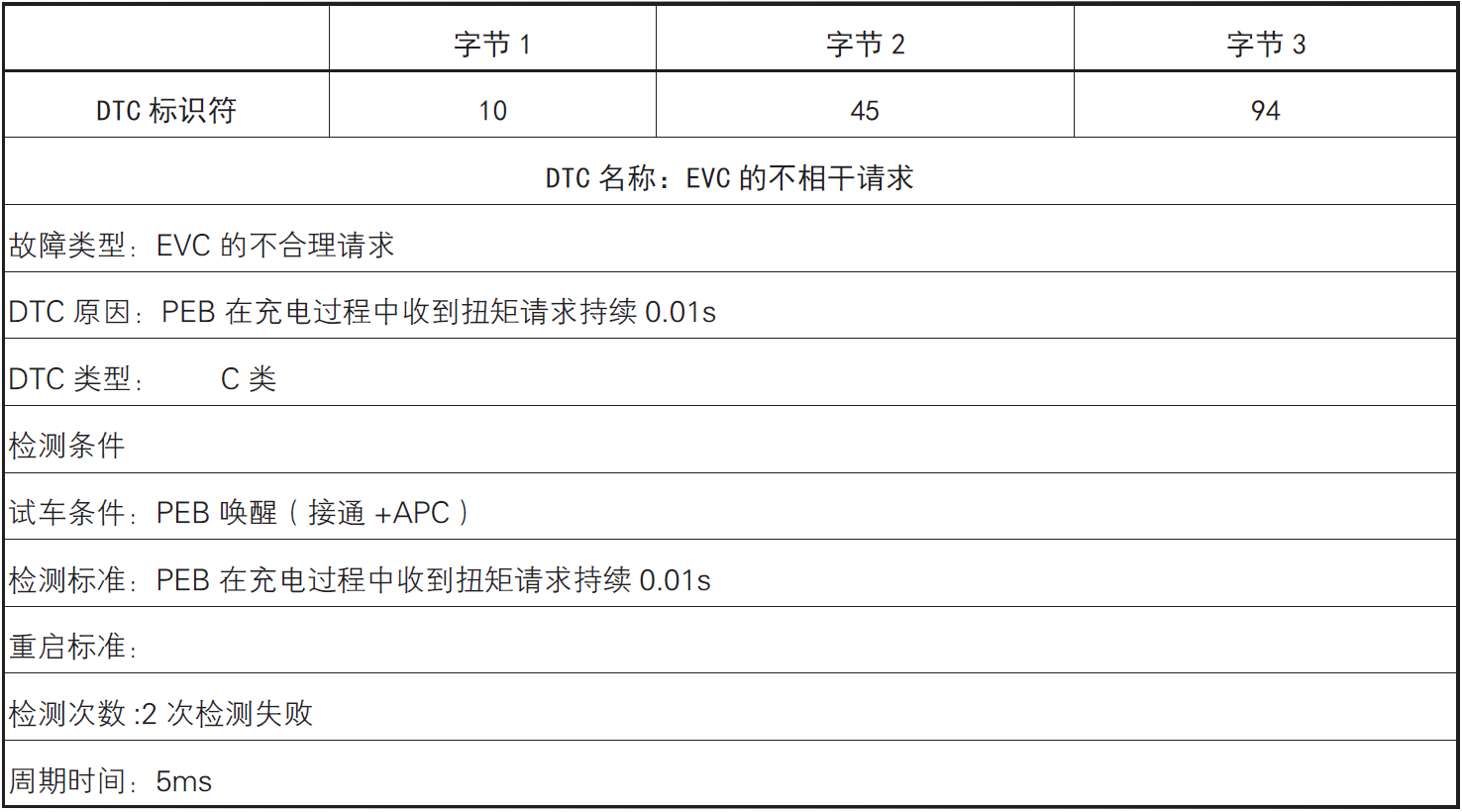

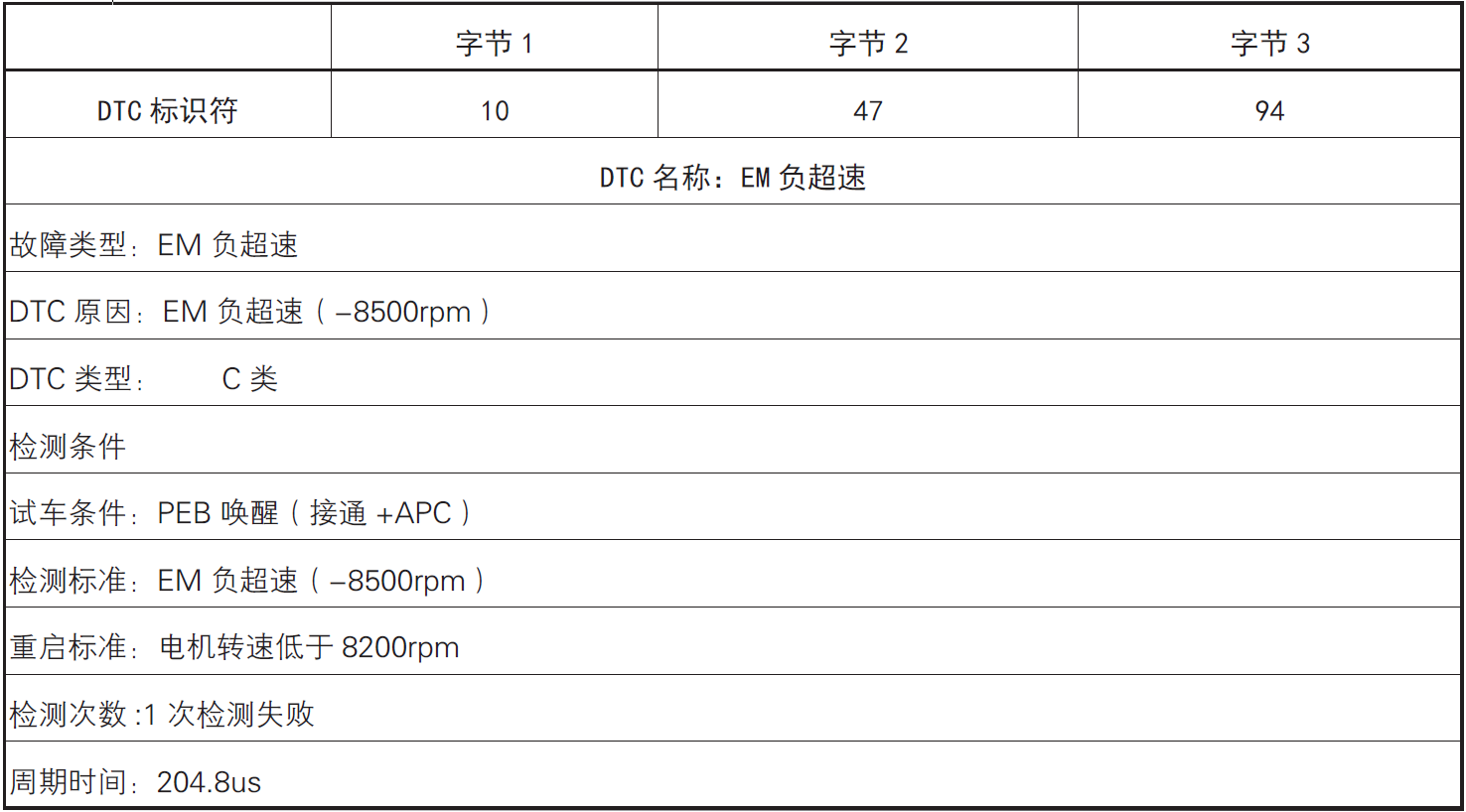

104794

image-20220609173916131

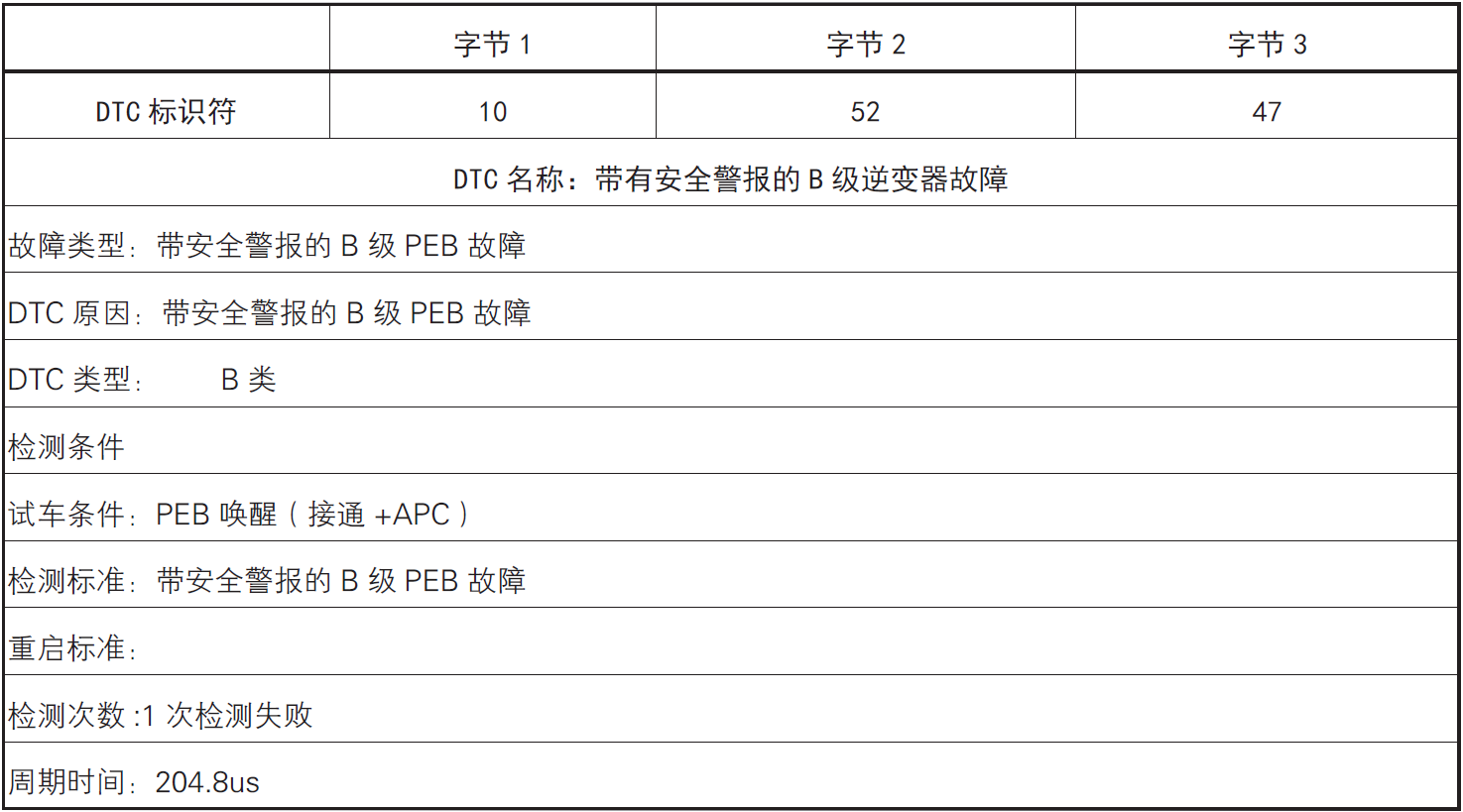

105247

image-20220609173944233

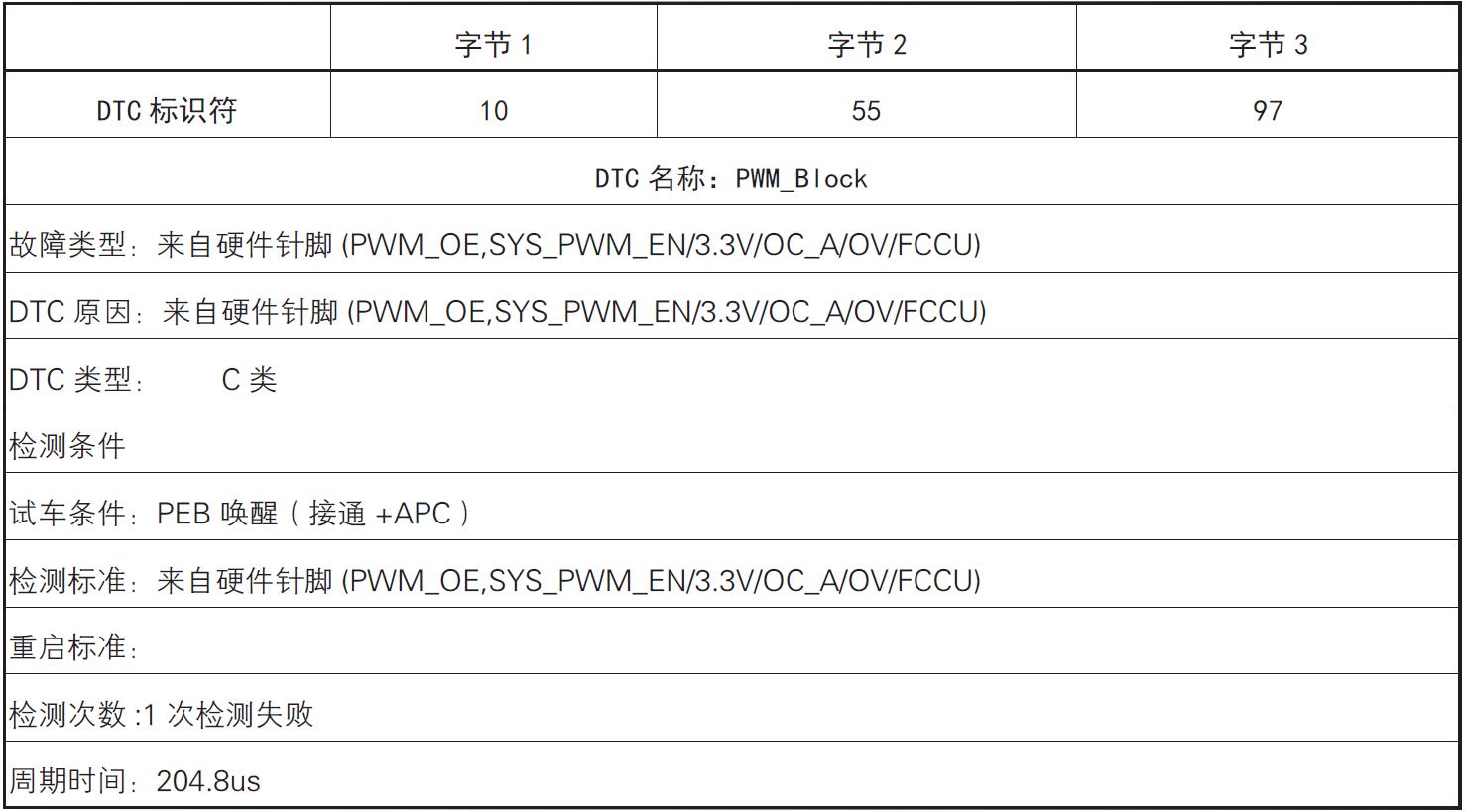

105597

image-20220609174016432

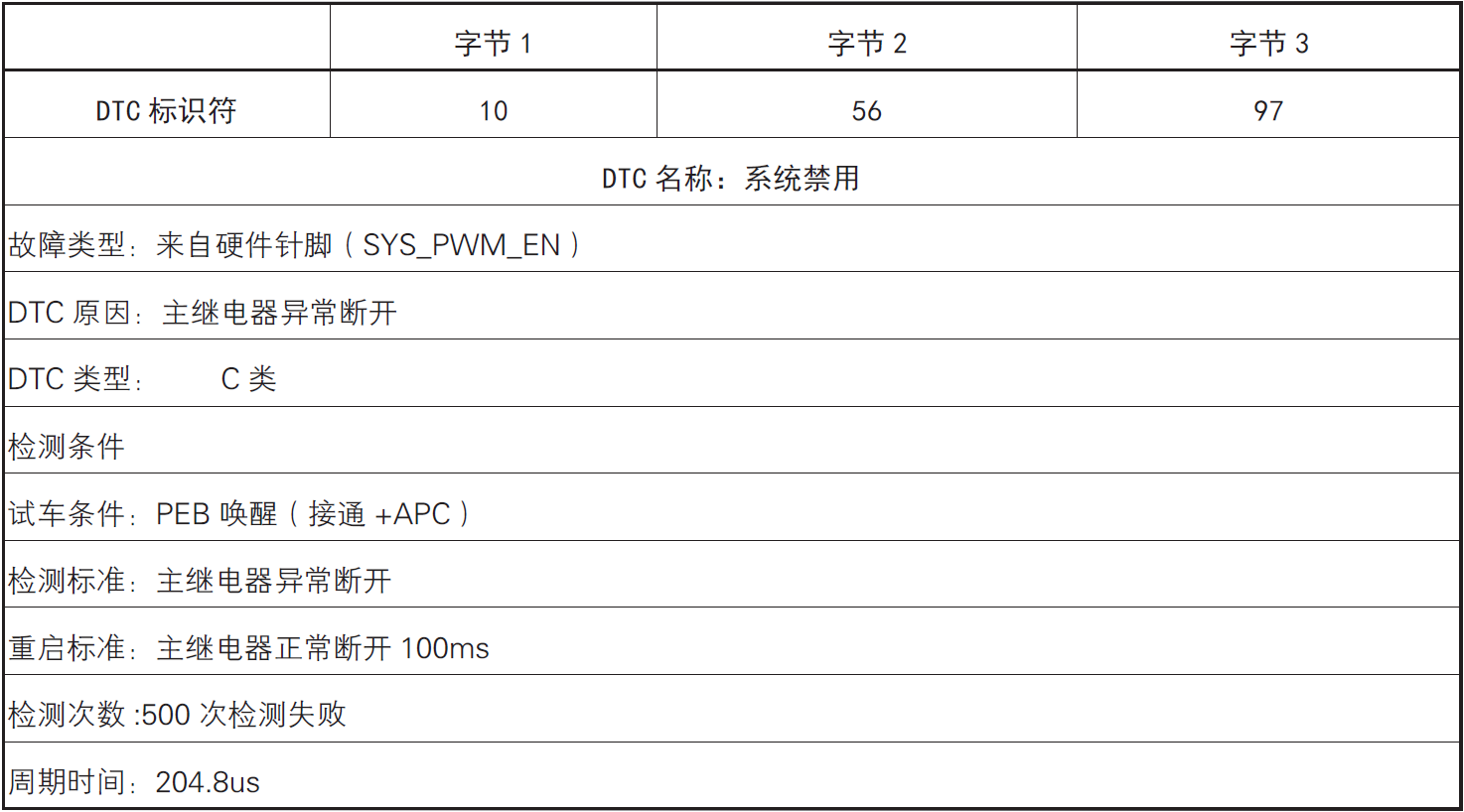

105697

image-20220609174122951

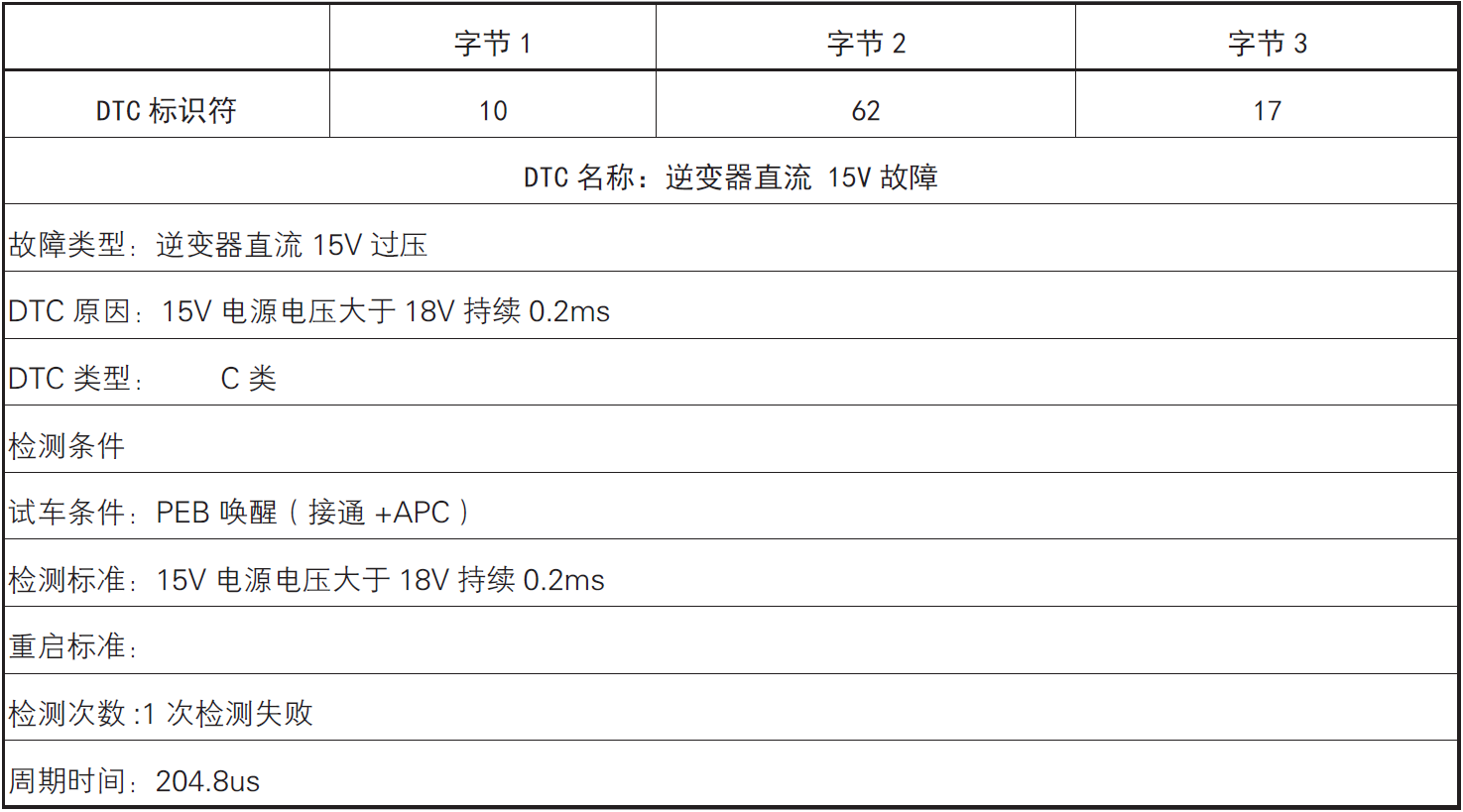

106217

image-20220609174148170

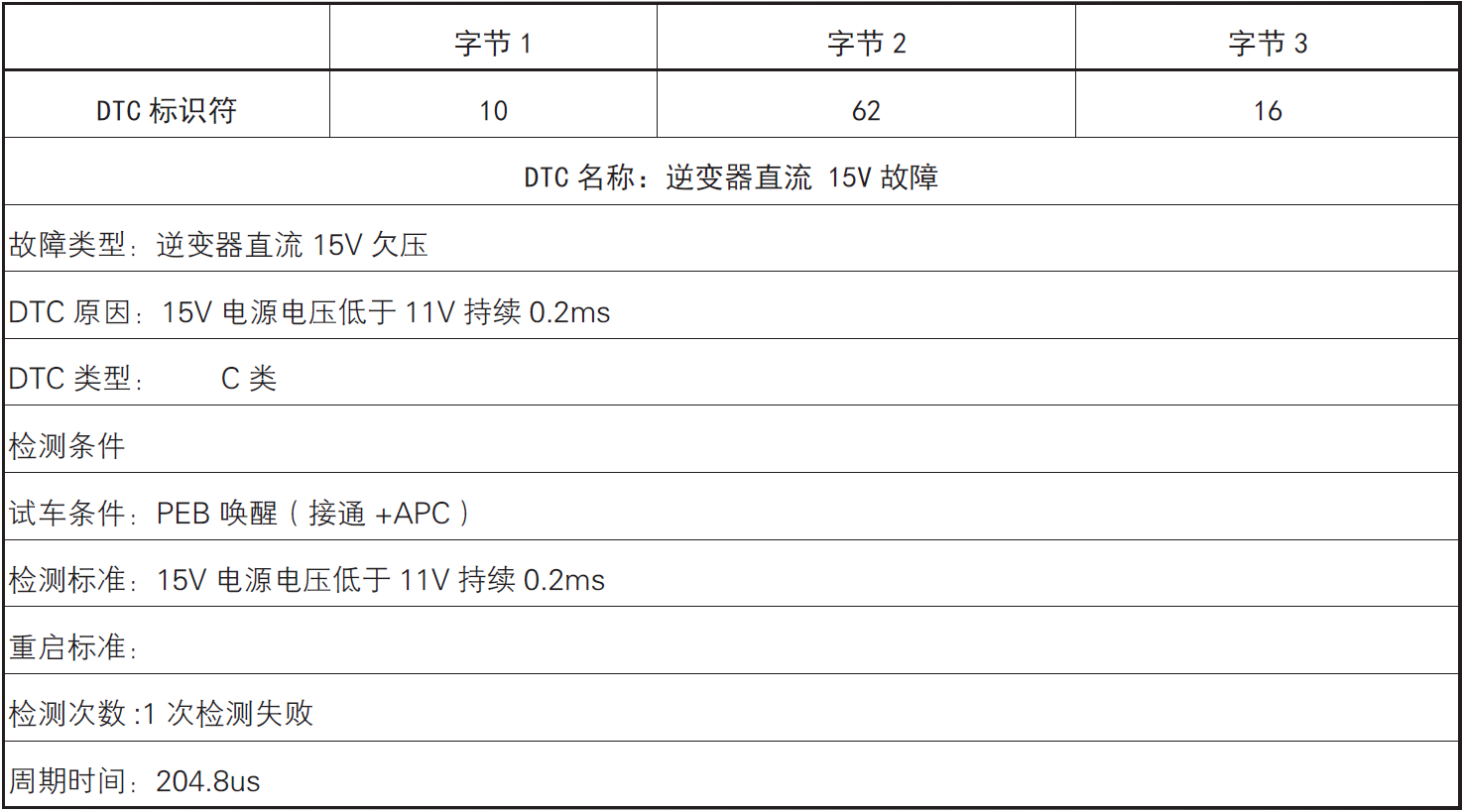

106216

image-20220609174307650

106417

image-20220609174330157

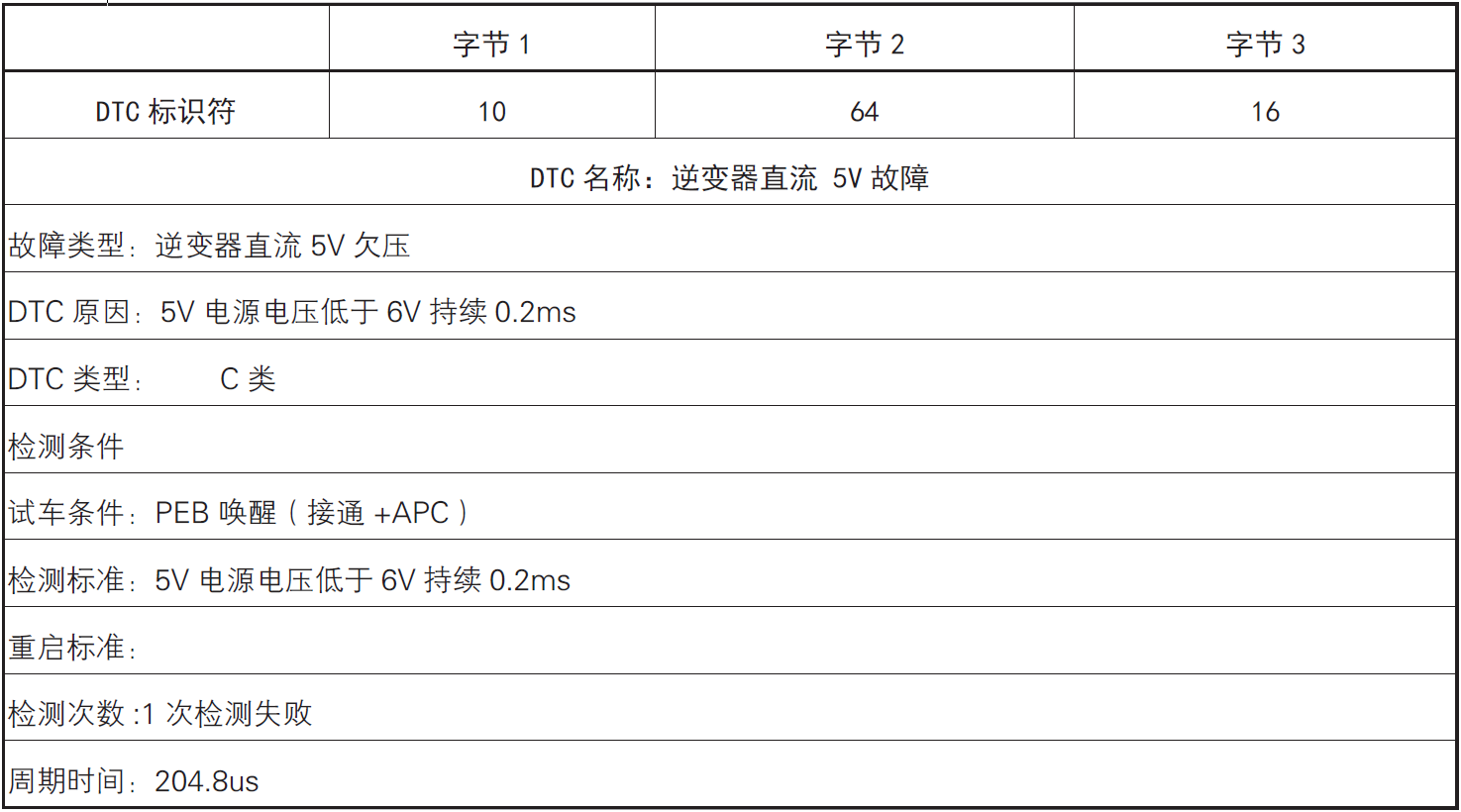

106416

image-20220609174404033

1067A2

image-20220609174429522

1067A3

image-20220609174454544

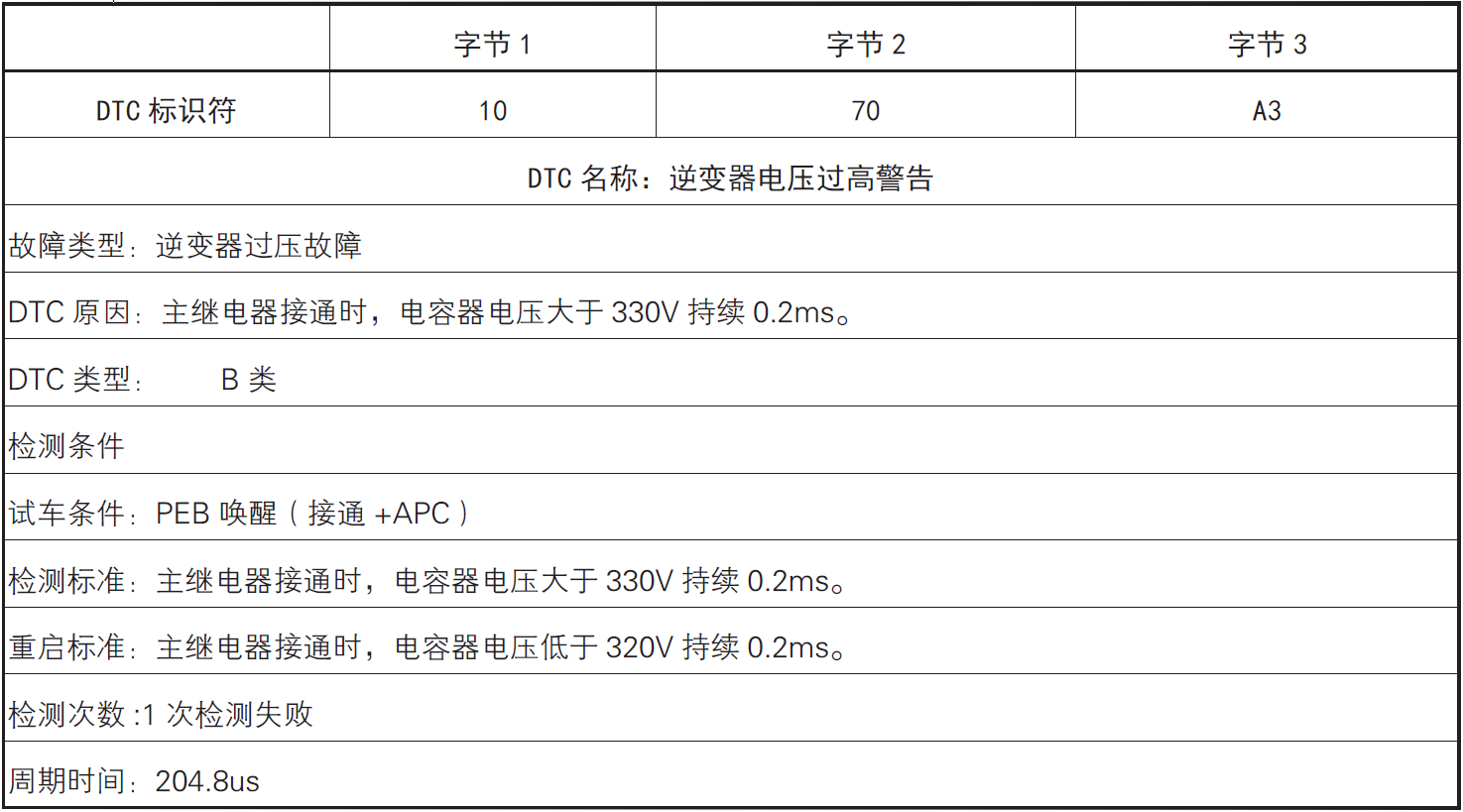

1070A3

image-20220609174516143

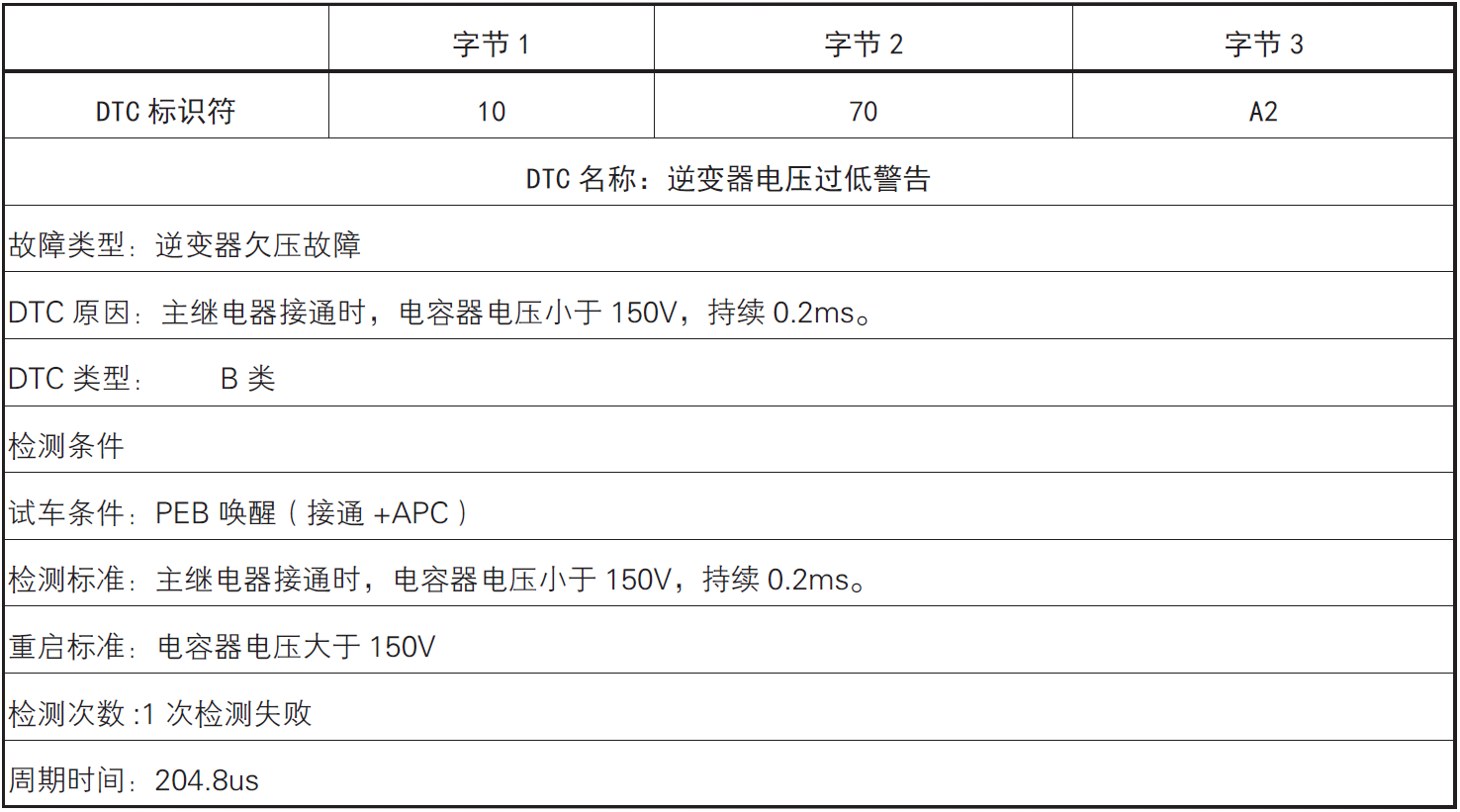

1070A2

image-20220609174540828

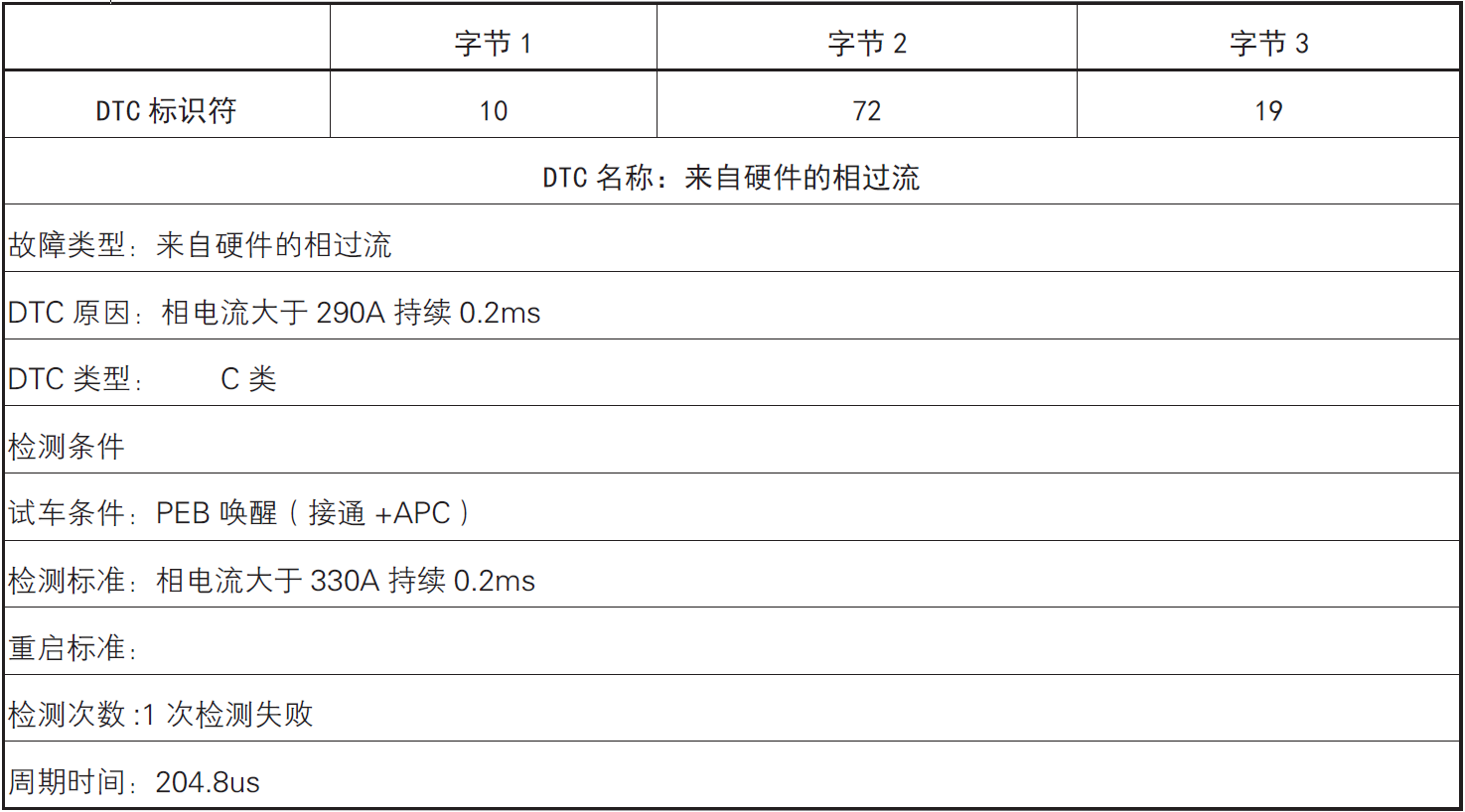

107219

image-20220609174610277

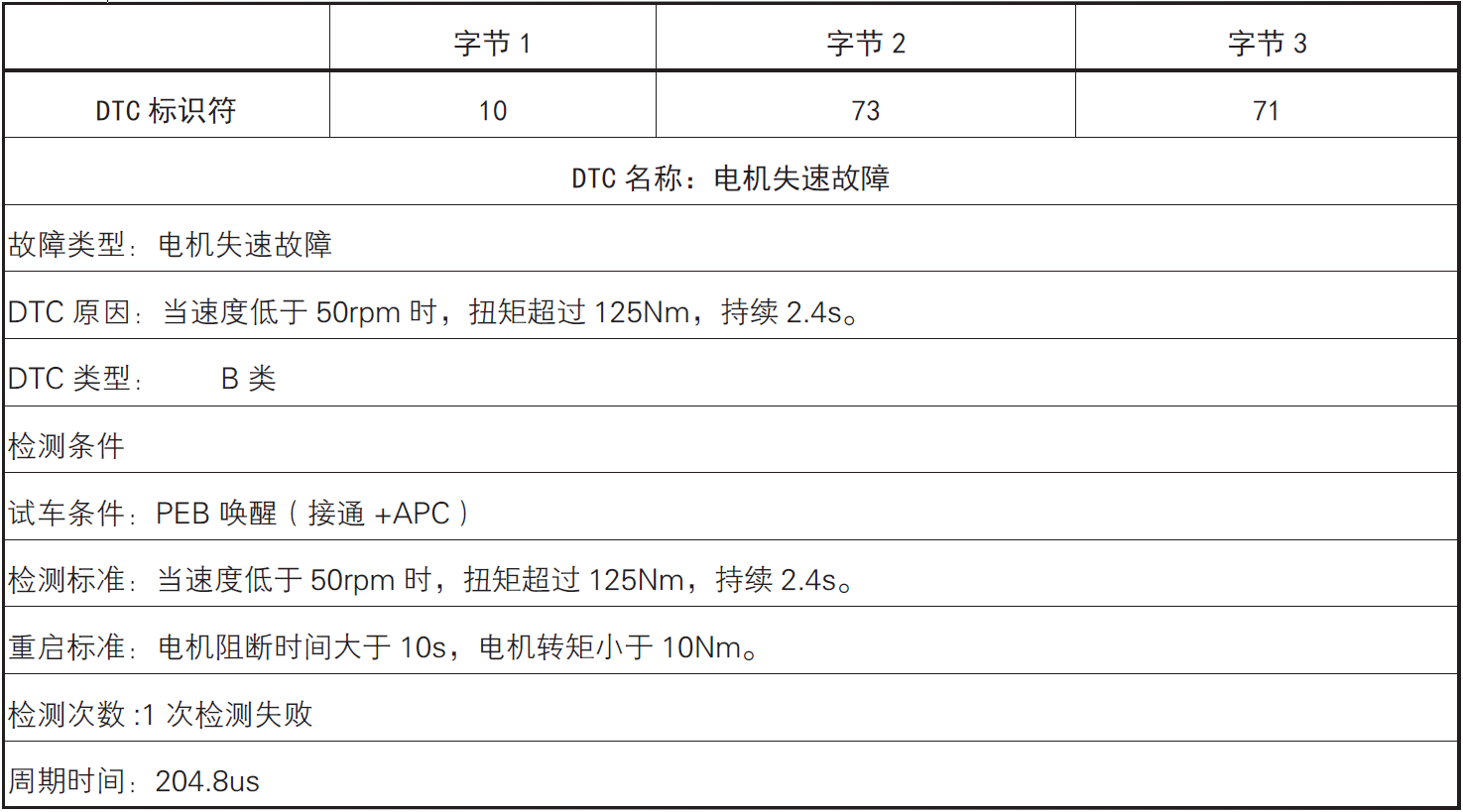

107371

image-20220609174747810

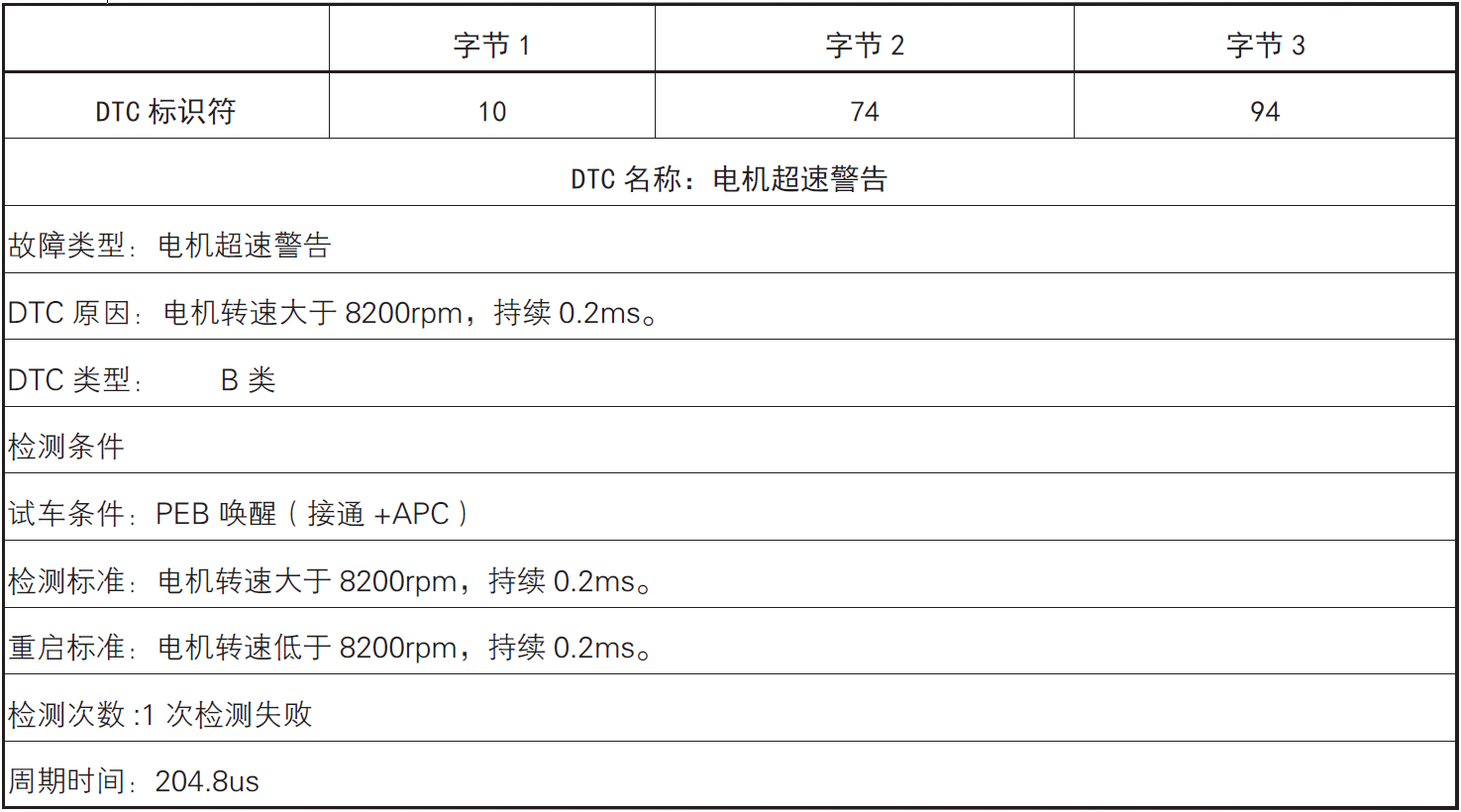

107494

image-20220609174855470

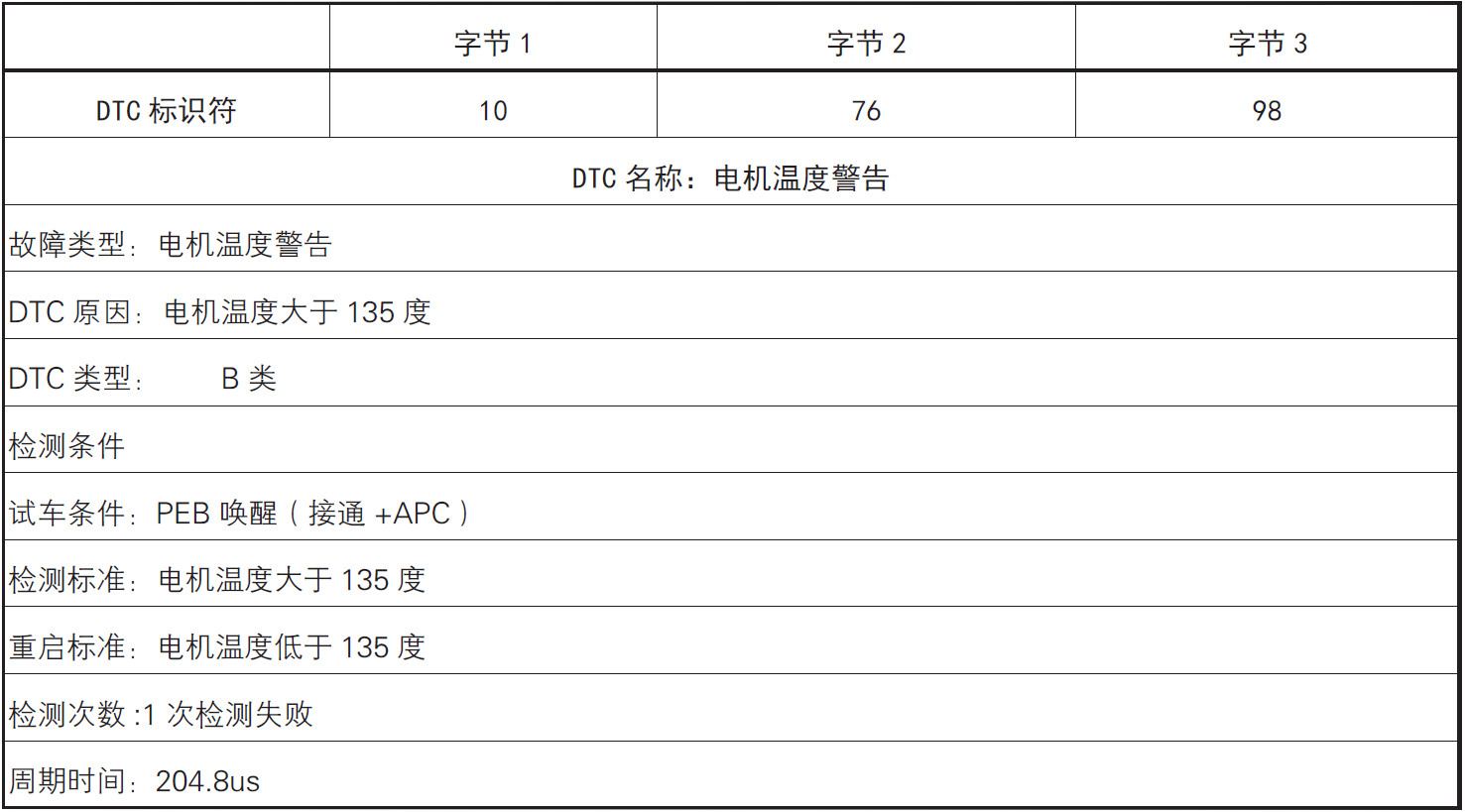

107698

image-20220609174951597

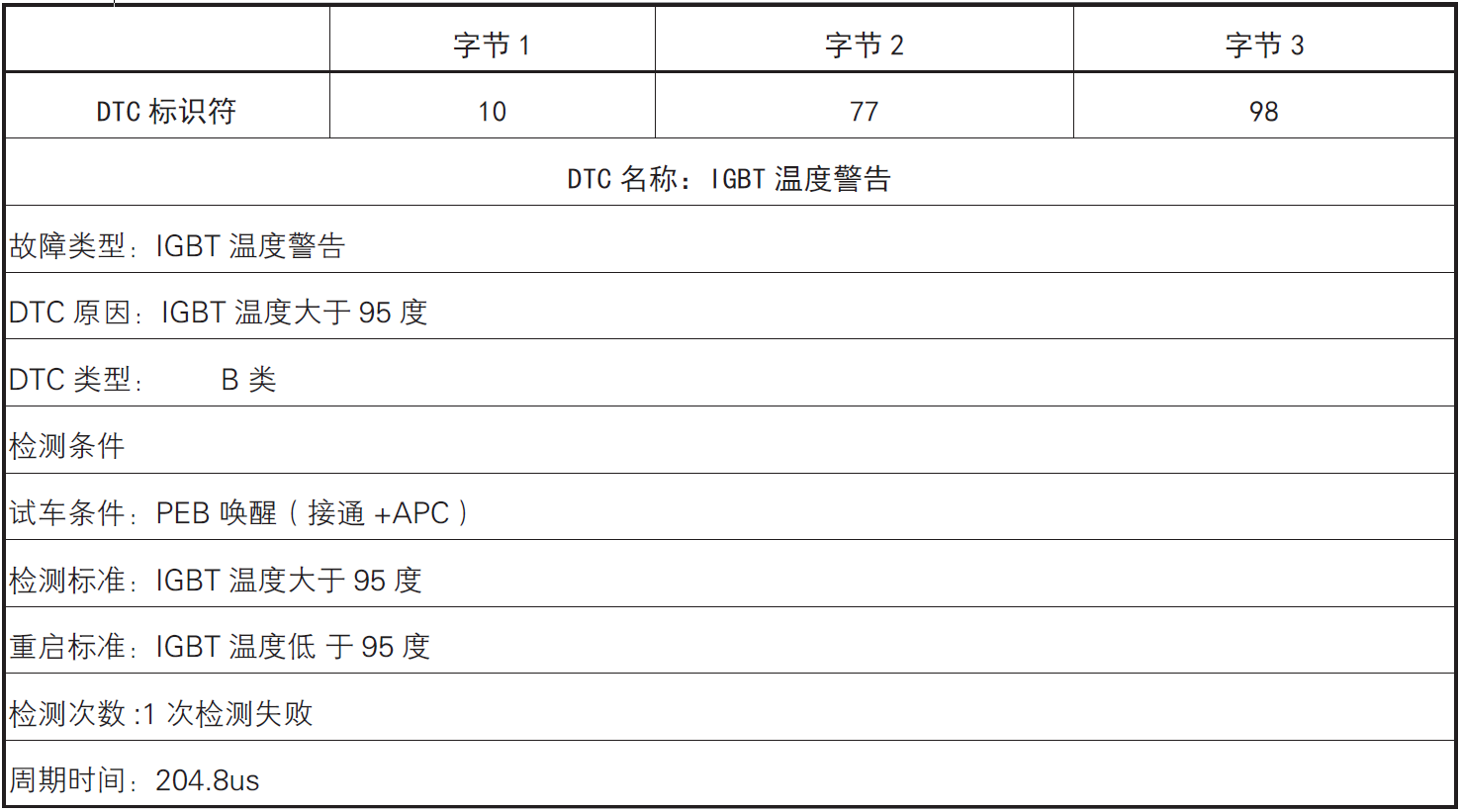

107798

image-20220609175017500

107819

image-20220609175046525

107919

image-20220609175106686

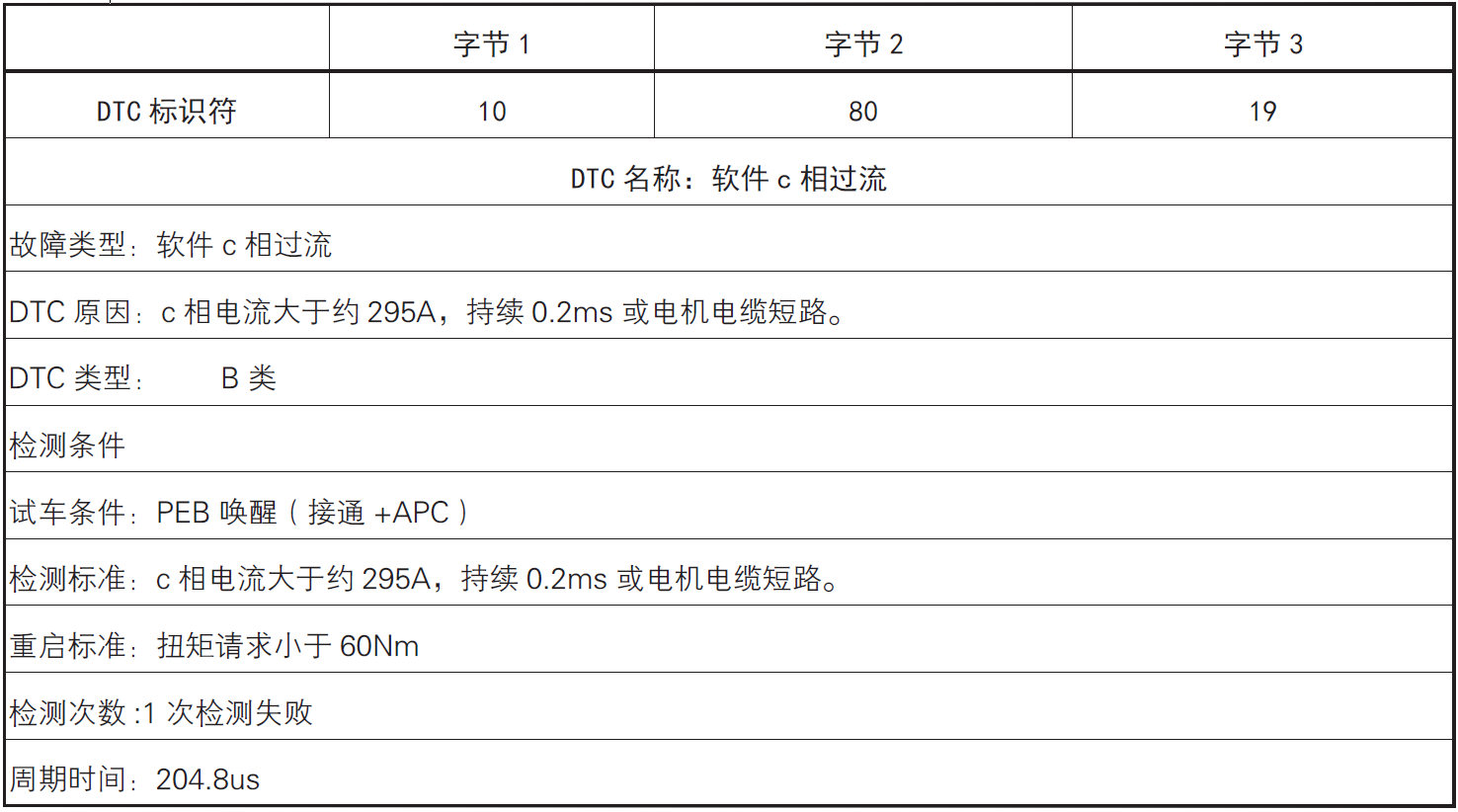

108019

image-20220609175132582

1081A3

image-20220609175232922
